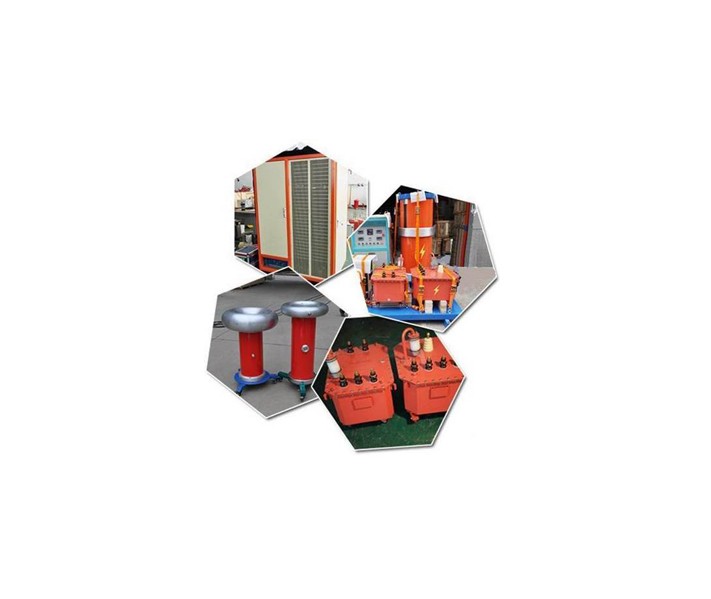

产品概述
满足三相220kV/100MVA（低压35kV，空载损耗≤100kW）电力变压器的感应耐压及局放试验；
功能特点
1、成套装置的所有金属外壳均采用防腐蚀、防锈蚀的材料制成，结构坚固、牢靠。外表面有防止金属氧化的涂层，涂层均匀美观。设备能在户外条件下正常工作，其外壳防护等级符合IP66的要求。
2、主要部件均有符合国标的不锈钢铭牌及端子标志。字样、符号清晰耐久，铭牌在设备正常运行时其安装位置明显可见。
3、装置中的充油设备在经正常情况的运输后，不会出现渗漏油现象。
4、成套装置具有手动试验（自动调谐）、自动试验模式。
5、 成套装置的控制设备、励磁变压器及其高压电抗器在1.2倍额定电压下，高压侧试品或设备对地闪络时，不会对人身造成伤害，试验设备不会出现有害的机械或热应力以及电气性能损伤或损坏。
6、具有大屏幕显示，可指示：输出电压、输出电流、频率、环境温度、出口风温、变 频电源输出电压波形、日期时间、倒计时时间、故障信息等显示。
7、保护功能完备，装置的保护功能如下：
输入电压保护：当输入电源欠压、不平衡或缺相，则控制箱内相应的保护电路动作，切断高压输出，并屏显上提示报警。
桥臂电压保护：四个功放桥臂的直流工作电压不平衡时，控制箱自动报警或关闭系统，同时显示四个桥臂电压便于检查故障管区域。
过电压保护：可任意整定，当成套装置的输出电压值达到保护整定值时，自动切断输出，并在屏幕上提示报警。
短路（过流）保护：当变频柜输出短路或输出电流达到保护整定值时，可自动切断输出，并在屏幕上提示报警。
击穿闪络保护：当高压侧发生放电或对地闪络时，可自动切断输出。
零位保护：必须零起升压，否则输出不会启动。
掉电保护：当输入电源突然断电时，系统利用电路中的剩余电量及时关闭输出信号，确保系统安全关闭。
失谐保护：当被试品因内部缺陷而参数发生变异导致试验系统失谐，控制箱自动关闭输出。
超温保护：出入口风温实时显示在屏幕上，并根据环境温度的不同由单片机进行数据处理，如变频柜超温，将发出报警信息。
功效保护（功率曲线保护）：通过测量输出电压、电流之比，监测负载阻抗。如阻抗低于设定值，保护将动作，自动切断高压输出，防止变频柜过流。并屏显上提示重新调整励磁变输出，达到合适的阻抗匹配再进行试验。
冷却风机联动保护：当风机因故障不能运转时，变频电源则不能启动或自动切断输出。同时具备风机电源相序自动识别功能，无需换相。
输出电压限制功能保护：当设定高压电压，在试验中，当误操作升高电压或者有异常情况发生时，确保输出的电压不会超过设定的高压电压。
运输抗震保护：在变频柜体底部设计有抗震动的碟型弹簧，缓冲路面不平引起的震动。
缺相保护：当输入电源缺相时，无法正常工作时，屏幕上显示缺相，同时关闭系统。
变频器过载保护：当输出电流超过整定电流时，控制箱自动关闭变频电源的输出，此时有相应的提示。 控制箱全隔离操作安全保护在进行试验时，如出线控制箱及光纤故障，变频电源柜保护部分自动动作，切断输出，保证人身、试品安全。并联续流保护功能变频电源具备反向 续流回路，当并联使用状态下，一台变频电源故障，切断输出的情况下，另一台变频电源的反向续流回路能够在纳秒级内工作，增加正常工作变频电源的输出功率，使整个试验回路不突然断电，防止对试品造成冲击，能够使输出自动匀速降低至零。
技术参数
系统使用的环境条件
1) 环境温度： -10℃～+50℃
2) 最大日温差： ＜25K
3) 相对湿度： ≤90%，无凝露
4) 太阳辐射强度： 0.1W/cm2
5) 海拔高度： ≤1000m
6) 使用地点： 户外/户内
7) 无火灾及爆炸危险。
8) 不含有腐蚀金属和绝缘的气体存在。
9) 有一可靠接地点。
10) 安装放置地点平坦，电抗器安装倾斜度不大于5º。
系统主要技术参数
1) 额定容量： 200kW
2) 输入工作电源： 三相380V±10%，50Hz
3) 输出电压不稳定度： ≤1%
4) 额定输出电流： 571A
5) 输出电压波形： 标准正弦波
6) 波形畸变率： ≤1.0%
7) 试验频率范围： 30～300Hz
8) 输出频率分辨率： 0.1Hz
9) 输出频率不稳定度： ≤0.05%
10) 绝缘水平： 输入、输出端子对地≥3kV/AC/1min
11) 冷却方式： 强迫风冷
12) 噪声： ≤80dB
