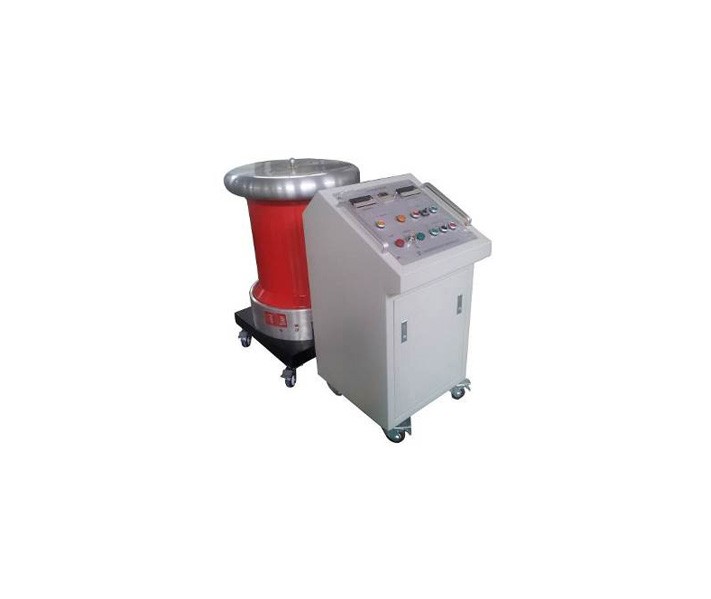

产品概述
本套工频耐压试验系统由无局放隔离滤波变压器、无局放试验变压器、限流电阻，调压器控制台、无局放耦合电容、分压器等部分组成结构完整，保护安全可靠。装置简单实用！
功能特点
在小容量高压试验设备中，工频耐压试验系统有其不可替代的优点：试验噪声小，设备体积小，装置组成部分包括：无局放试验变压器、试验控制调压箱、隔离滤波电源、耦合电容分压器、保护电阻。配用局部放电测试仪进行局部放电试验。
技术参数
选型 | CTWJ-5kVA/50kV无局放工频耐压试验系统 | ||
范围 | 适合于10kV开关柜的耐压局放试验要求。 | 条件 | 局放量：额定电压下小于2pC 耐压时间设定：0.01s～9999h(任意调节)； 使用环境：户内使用； 温度范围：-20℃～+40℃； 相对湿度：<80%； 最高海拔：1000m； 安装场所：无严重影响绝缘的气体，蒸汽，灰尘，污垢，化学性沉积及其它爆炸和侵蚀性介质，无振动和颠簸。 接地小于1欧姆 |
指标 | 额定容量：5 kVA； 输入电压：AC 220V±10% 50Hz； 输入电流：22A； 额定输出电压：50kV； 额定输出电流：100mA； | ||
组成 | 本套工频耐压试验系统由隔离滤波变压器、无局放试验变压器、限流电阻数显电动调压器控制台、无局放耦合电容分压器等部分组成结构完整，保护安全可靠。 | ||
选型 | CTWJ-15（20）kVA/150kV无局放工频耐压试验系统 | ||
范围 | 适合于35kV及以下开关柜的耐压局放试验要求。 | 条件 | 局放量：额定电压下小于2pC 耐压时间设定：0.01s～9999h(任意调节)； 使用环境：户内使用； 温度范围：-20℃～+40℃； 相对湿度： <80%； 最高海拔：1000m； 安装场所：无严重影响绝缘的气体，蒸汽，灰尘，污垢，化学性沉积及其它爆炸和侵蚀性介质，无振动和颠簸。 接地小于1欧姆 |
指标 | 额定容量：20kVA； 输入电压：AC 380V±10% 50Hz； 输入电流：52.6A； 输出电压：150kV； 输出电流：0.133A； | ||
组成 | 本套工频耐压试验系统由隔离滤波变压器、无局放试验变压器、限流电阻数显电动调压器控制台、无局放耦合电容分压器等部分组成结构完整，保护安全可靠。 | ||
选型 | CTWJ-50kVA/150kV无局放工频耐压试验系统 | ||
范围 | 适合于35kV及以下开关柜的耐压局放试验要求。 | 条件 | 局放量：额定电压下小于2pC 耐压时间设定：0.01s～9999h(任意调节)； 使用环境：户内使用； 温度范围：-20℃～+40℃； 相对湿度： <80%； 最高海拔：1000m； 安装场所：无严重影响绝缘的气体，蒸汽，灰尘，污垢，化学性沉积及其它爆炸和侵蚀性介质，无振动和颠簸。 接地小于1欧姆 |
指标 | 额定容量：50 kVA； 输入电压：AC 220V±10% 50Hz； 输入电流：50A； 额定输出电压：150kV； 额定输出电流：0.2A； | ||
组成 | 本套工频耐压试验系统由隔离滤波变压器、无局放试验变压器、限流电阻数显电动调压器控制台、无局放耦合电容分压器等部分组成结构完整，保护安全可靠。 |
参考标准
DL/T 848.3-2004
❓ 常见问答 2 查看更多 →
问：CTWJ无局放工频耐压试验系统系列 是什么？主要用来做什么？
问：CTWJ无局放工频耐压试验系统系列 怎么选型？采购和售后如何对接？
答：选购 CTWJ无局放工频耐压试验系统系列 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 HZHV杭高 等品牌产品，可提供 CTWJ无局放工频耐压试验系统系列 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。
