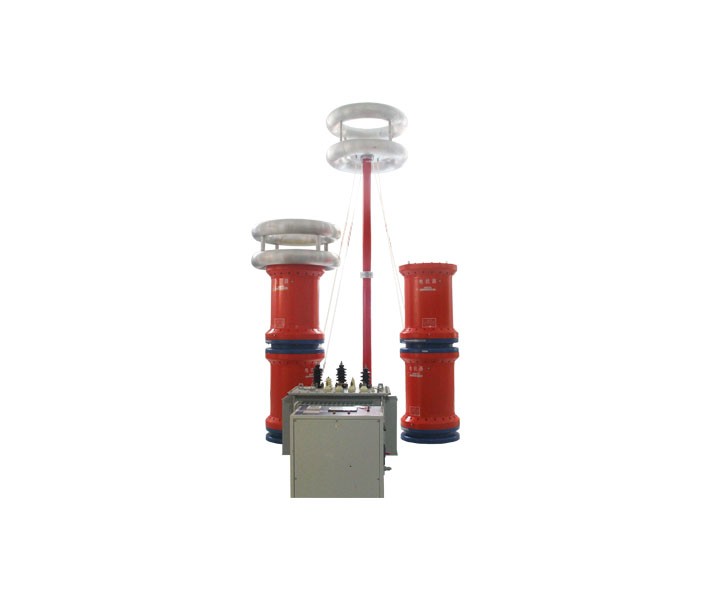

1、220kV/1600mm2电缆1km的交流耐压试验，电容量≤0.204uF，试验频率20-300Hz，试验电压216kV，试验时间60min。 2、110kV/1200mm2电缆2km的交流耐压试验，电容量≤0.564uF，试验频率20-300Hz，试验电压128kV，试验时间60min。 3、220kV及以下电压等级GIS,断路器，开关等变电站设备的交流耐压试验，试验频率20-300Hz，试验电压不超过495kV，试验时间1min。
功能特点
1、220kV/1600mm2电缆1km的交流耐压试验，电容量≤0.204uF，试验频率20-300Hz，试验电压216kV，试验时间60min。
2、110kV/1200mm2电缆2km的交流耐压试验，电容量≤0.564uF，试验频率20-300Hz，试验电压128kV，试验时间60min。
3、220kV及以下电压等级GIS,断路器，开关等变电站设备的交流耐压试验，试验频率20-300Hz，试验电压不超过495kV，试验时间1min。
试验时设备使用关系列表(一）
设备组合 被试品对象 | 电抗器 750kVA/130kV四节 | 激励变压器 输出端选择 |
220kV/1600mm2电缆1km | 使用电抗器两节串联两组并联 | 8kV |
110kV/1200mm2电缆2km | 使用电抗器四节并联 | 4kV |
220kV及以下电压等级GIS,断路器，开关 | 使用电抗器两节串联 | 25kV |
技术参数
装置主要技术参数及功能
1、额定容量：3000kVA；
2、 输入电源：三相380V电压，频率为50Hz；
3、额定电压：130kV；260kV；520kV
4、额定电流：23A；11.5A；5.7A
5、工作频率：20-300Hz；
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续180min；过压1.1倍1分钟；
9、温 升：额定负载下连续运行180min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12、测量精度：系统有效值1.0级；
各组成部件参数
1、激励变压器JLB-75kVA/4/8/25kV/0.4kV 1台
a) 额定容量：75kVA；
b) 输入电压：0-400V，单相；
c) 输出电压：4/8/25kV
d) 结 构：油式；
e) 重 量：700kg；
2、变频电源CTSR-F -75kW/380V 1台
a) 额定输出容量：75kW
b) 工作电源： 380±10%V（三相），工频
c) 输出电压：0 –400V，单相，
d) 额定输入电流：187.5A
e) 额定输出电流：187.5A
f) 电压分辨率： 0.01kV
g) 电压测量精度：1.5%
h) 频率调节范围：20 – 300Hz
i) 频率调节分辨率：≤0.1Hz
j) 频率稳定度： 0.1%
k) 运 行 时 间：额定容量下连续180min
l) 额定容量下连续运行180min元器件最高温度≤65K;
m) 噪 声 水 平：≤50dB
3、高压电抗器DK-750kVA/130kV 4节
a) 额定容量：750kVA;
b) 额定电压：130kV；
c) 额定电流：5.7A；
d) 电 感 量：131H/单节；
e) 品质因素：Q≥30 (f=45Hz)；
f) 结 构：油式；
g) 重 量：约1T
4、电容分压器FRC-500kV/1000pF 1套
a) 额定电压：500kV；
b) 高压电容量：1000pF
c) 介质损耗：tgσ≤0.5%；
d) 分 压 比：6000：1
e) 测量精度：有效值1.0级;
f) 重 量：约60kg；
参考标准
DL/T 849.6-2016
