规格参数
产品概述

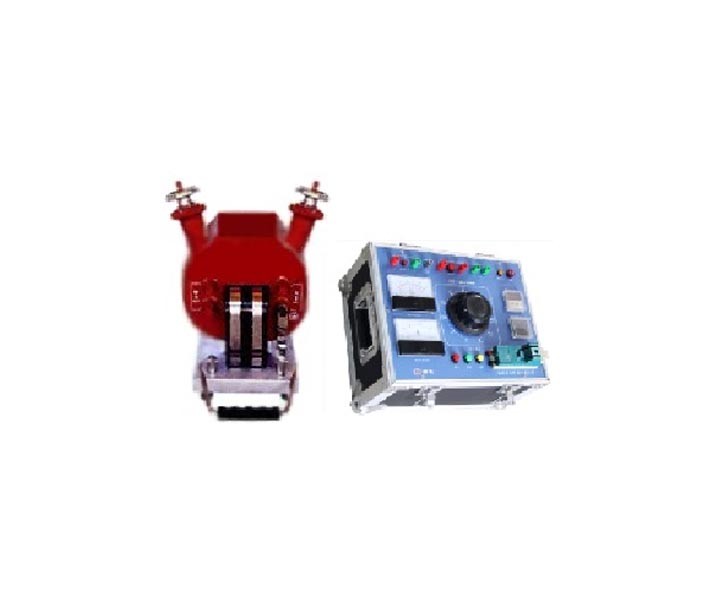

真空开关断口耐压测试装置系列，主要用于10kV电网、35kV电网真空开关断口耐压测试。该装置的高压干式试验变压器采用绕组中间接地的方式，试验变压器按双羊角结构设计，变压器两端输出的高压直接施加于真空开关断口两端。避免了采用传统方式即真空开关断口一端施加高压，一端接地。使固定瓷瓶容易损坏的问题。
功能特点
1、真空开关断口耐压测试装置系列，主要用于10kV电网、35kV电网真空开关断口耐压测试。
2、该装置的高压干式试验变压器采用绕组中间接地的方式，试验变压器按双羊角结构设计，变压器两端输出的高压直接施加于真空开关断口两端。
3、避免了传统方式真空开关断口一端施加高压一端接地使固定瓷瓶容易损坏的问题。
技术参数
规格型号 | CTGB—10 | CTGB—35 |
最高试验电压 | 50kV | 100kV |
变 比 | 1:250 | 1:500 |
额定功率 | 3kVA | |
测量精度 | 1.5% | |
使用电源 | AC220V ±10% | |
重 量 | 控制箱 | 18kg |
试验变压器 | 28kg | 38kg |
参考标准
DL/T 593-2016
❓ 常见问答 3 查看更多 →
问：CTGB-35kV真空开关断口耐压测试装置系列 是什么？主要用来做什么？
问：CTGB-35kV真空开关断口耐压测试装置系列 有哪些主要特点和技术优势？
问：CTGB-35kV真空开关断口耐压测试装置系列 怎么选型？采购和售后如何对接？
答：选购 CTGB-35kV真空开关断口耐压测试装置系列 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 HZHV杭高 等品牌产品，可提供 CTGB-35kV真空开关断口耐压测试装置系列 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。
