规格参数
产品概述
本产品使用单相220V电源作为工作电源，将单相电源变换为三相AC 800V（有效值）标准试验用电源，送到需试验的变压器，经高精度传感器对输出的试验电流、电压、相角作高速采集，传输到信息处理模块，信息处理模块将这些信息量与自身实时更新的基础信息量进行比较，捕捉试验系统的瞬变点，将其前后一定范围内的信息存入记录卡，并在液晶屏幕上显示局部波形供试验人员诊断，交流测试装置提供智能分析功能，自动计算开关切换过程中的时间参数，同时可在线生成html格式报告文档。
功能特点
1、环境温度：-10℃~50℃
2、环境湿度：≤85%
3、海拔高度：≤2000m
4、工作电源：AC220V±10%
5、电源频率：50±1Hz
技术参数
绝缘性能：
1、绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ；
2、测试装置绝缘水平应能耐受1500V交流电压(有效值)。
机内输出交流逆变电源：
1、电源频率：可调频率点（40Hz～60Hz范围内）；
2、输出电压：三相800V (有效值，随负载变化)；
3、输出容量：额定1000VA，最大瞬时输出1500VA(持续200ms时间，过载保护不动作)；
4、电压波形畸变率：＜2%；
5、电压相角：120°，相角差≯120°±1°。
机内输出直流恒流电源
1、开口电压24V；
2、电流1A、0.5A可选择；
参考标准
DL/T 846.8-2017
❓ 常见问答 2 查看更多 →

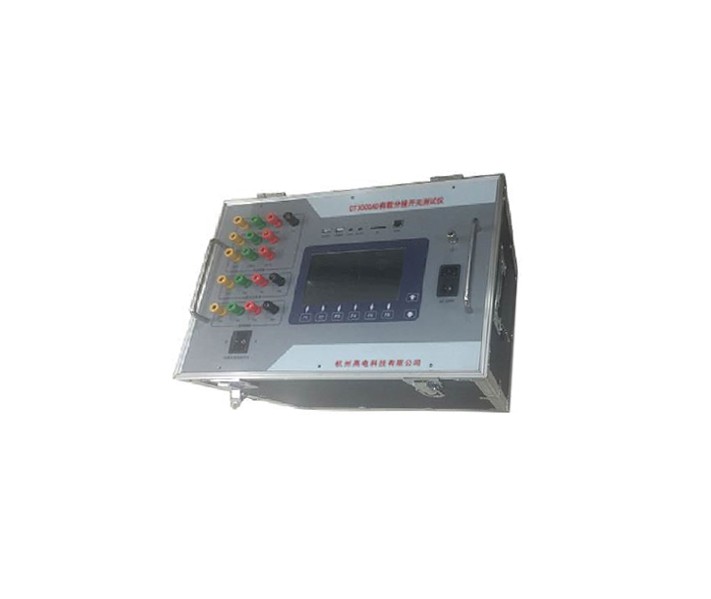

问：CT3000AD变压器有载分接开关测试仪（交直流） 是什么？主要用来做什么？
问：CT3000AD变压器有载分接开关测试仪（交直流） 怎么选型？采购和售后如何对接？
答：选购 CT3000AD变压器有载分接开关测试仪（交直流） 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 HZHV杭高 等品牌产品，可提供 CT3000AD变压器有载分接开关测试仪（交直流） 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。
