产品概述

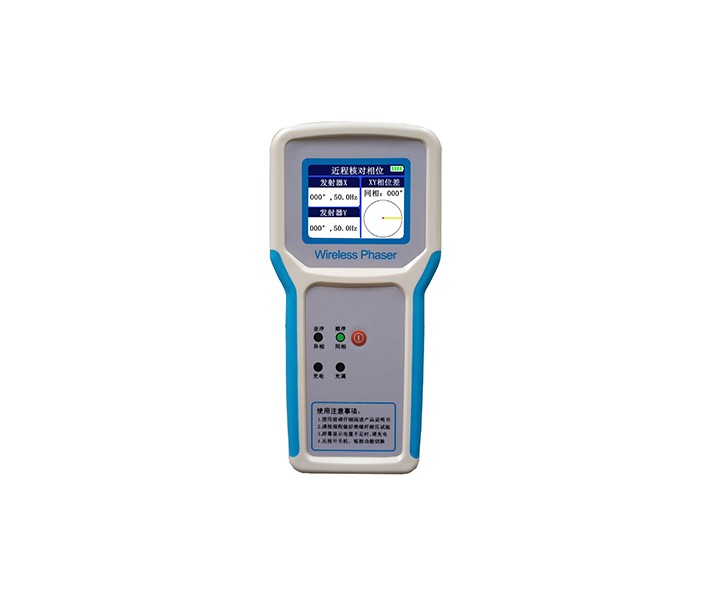

无线高压相序表（以下简称“仪器”）用于测定三相线相序，以及两线路并网或环网核相。
功能特点
仪器采用数字无线传输技术，操作安全可靠，使用方便。是国内首款直接测量高压线路相序的仪器。
测量相序时使用X发射器、Y发射器、Z发射器和接收主机。三个发射器将各自线路的相位、频率信号发回给接收主机。由接收主机计算三条线路之间的两两之间相位差，判断相序。
近程核相时只使用X发射器、Y发射器和接收主机。两个发射器将各自线路的相位、频率信号发回给接收主机。由接收主机计算两条线路之间的相位差，判断是否同相。
技术参数
1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、可跨电压测量范围为5V～220kV。
4、发射器和接收主机的最大传输视距约100米。
5、真人语音提示测量结果和操作步骤。
6、3.2英寸彩屏同时显示2条线路相位差、矢量图和同异相结果。
7、发射器采用数字无线传输技术，手持机可显示发射器的电池电量、测量线路的相位、频率等参数。
8、连续1小时无操作自动关机。
9、发射器和接收主机均内置可充电锂电池，配置5V充电器。
10、主机内置18650锂电池，电池容量为2600mAH。发射器内置10440锂电池，电池容量为350mAH。
11、高压测量时泄漏电流<10uA。
12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
13、工作环境：-35℃--- +45℃ 湿度≤95%RH。
14、整机重量：约3.6KG。
15、仪器包装尺寸：长89cm*宽26cm*高11cm。
参考标准
DL/T971-2017
