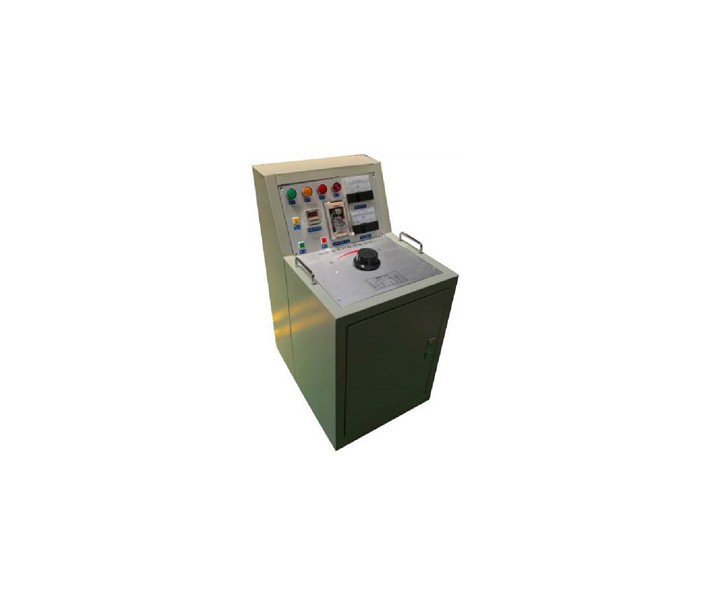

产品概述
本产品根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
功能特点
1、采用一体化和分体式设计。
2、试验台体积小、重量轻，操作更简便，运输轻松。
3、满足变压器、互感器绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验。
技术参数
1、输入电压：三相380V 50Hz 正弦波
2、输出电压：0-300V 0-500V 0-1000V 150Hz 波形失真≤5%
3、输出容量： 1-1000kVA
4、空载运行时间：≤5分钟
5、负载运行时间： 40~60s
容量kVA | 输入电压 三相ACV | 输入 频率HZ | 输出最高电压单相V | 输出最大电流单相A | 输出率HZ | 外形尺寸 | 重量 kg |
3 | 380 | 50 | 500 | 6 | 150±5% | 450×250×320 | 40 |
5 | 380 | 50 | 500 | 10 | 150±5% | 450×280×330 | 50 |
10 | 380 | 50 | 300(500) | 33(20) | 150±5% | 500×340×400 | 65 |
12 | 380 | 50 | 500 | 24 | 150±5% | 490×260×335 | 78 |
24 | 380 | 50 | 600 | 40 | 150±5% | 680×280×400 | 150 |
参考标准
DL/T 848.4-2004
❓ 常见问答 3 查看更多 →
问：CTSB三倍频发生器 是什么？主要用来做什么？
问：CTSB三倍频发生器 怎么选型？采购和售后如何对接？
答：选购 CTSB三倍频发生器 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 HZHV杭高 等品牌产品，可提供 CTSB三倍频发生器 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。
