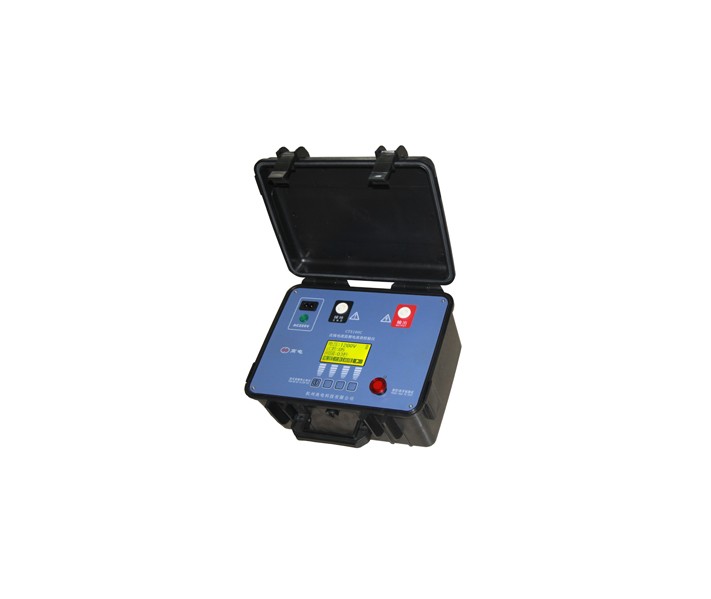

产品概述
本仪器的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。使用前请先阅读以下说明。
功能特点
1、全自动避雷器计数器测试仪，具有2个功能：计数器校验和电流校验功能。
2、严格按照安全标准设计
3、冲击电压可设置
4、根据避雷器在线监测装置的量程选择校验电流，自动校验
5、测量完成自动切断输出电压
6、2种电源方式：使用锂离子电池供电， 同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。
7、全中文显示，中文提示操作，简单明了，并且可以显示绝缘电阻模拟柱。
8、完善的保护功能，并且备熔丝烧断提示功能。
技术参数
1、安全规格：IEC 61010-1 CAT.IV 600V 污染度2
IEC 61326 EMC 规格：测试，控制和检验用电气设备
IEC60529 IP64 （外盒合闭状态）
2、交流电源：220V±10%，50/60Hz，20VA；
3、电池供电：16.8V锂离子可充电蓄电池；
4、电池续航：约6小时；
5、尺 寸：26cm x 20cm x 16cm（长x 宽x 高）；
6、重 量：3kg；
7、测试电压精度：标称值的100% 到110%；
8、电流测试量程：10mA；
9、电流测量精度：1%+3uA；
10、计数校验功能：
1）输出冲击电流波形：8/20 uS（冲击涌流从发生到峰值时间8uS，从发生到下降到50%峰值时间20uS），电流峰值：＞500A；
2）放电电压：600V、800V、1000V、1200V；
3）放电次数：可设置1—30次；
4）放电间隔：可设置5—30秒；
5）放电完毕，仪器自动切断输出电压，安全可靠，防止造成人身危险；
11、电流校验功能
1）电流输出范围：0.1—10mA，电流按10%、20%、50%、70%、100%自动输出；
2）输出精度：1%+3uA;
3）电流输出清单：
假如计数器电流为3mA，则输出0.3mA 0.6mA 1.5mA 2.1mA 3mA；
输出 设定值 | 输出值 | ||||
10% | 20% | 50% | 70% | 100% | |
1mA | 0.1mA | 0.2mA | 0.5mA | 0.7mA | 1mA |
2mA | 0.2mA | 0.4mA | 1mA | 1.4mA | 2mA |
3mA | 0.3mA | 0.6mA | 1.5mA | 2.1mA | 3mA |
4mA | 0.4mA | 0.8mA | 2mA | 2.8mA | 4mA |
5mA | 0.5mA | 1mA | 2.5mA | 3.5mA | 5mA |
6mA | 0.6mA | 1.2mA | 3mA | 4.2mA | 6mA |
7mA | 0.7mA | 1.4mA | 3.5mA | 4.9mA | 7mA |
8mA | 0.8mA | 1.6mA | 4mA | 5.6mA | 8mA |
9mA | 0.9mA | 1.8mA | 4.5mA | 6.3mA | 9mA |
10mA | 1mA | 2mA | 5mA | 7mA | 10mA |
4）电流校验完毕，仪器自动放电，安全可靠，防止造成人身危险。
参考标准
DL/T 474.5-2018
