规格参数
产品特性
- 十年一剑，以科技保障总线安全！

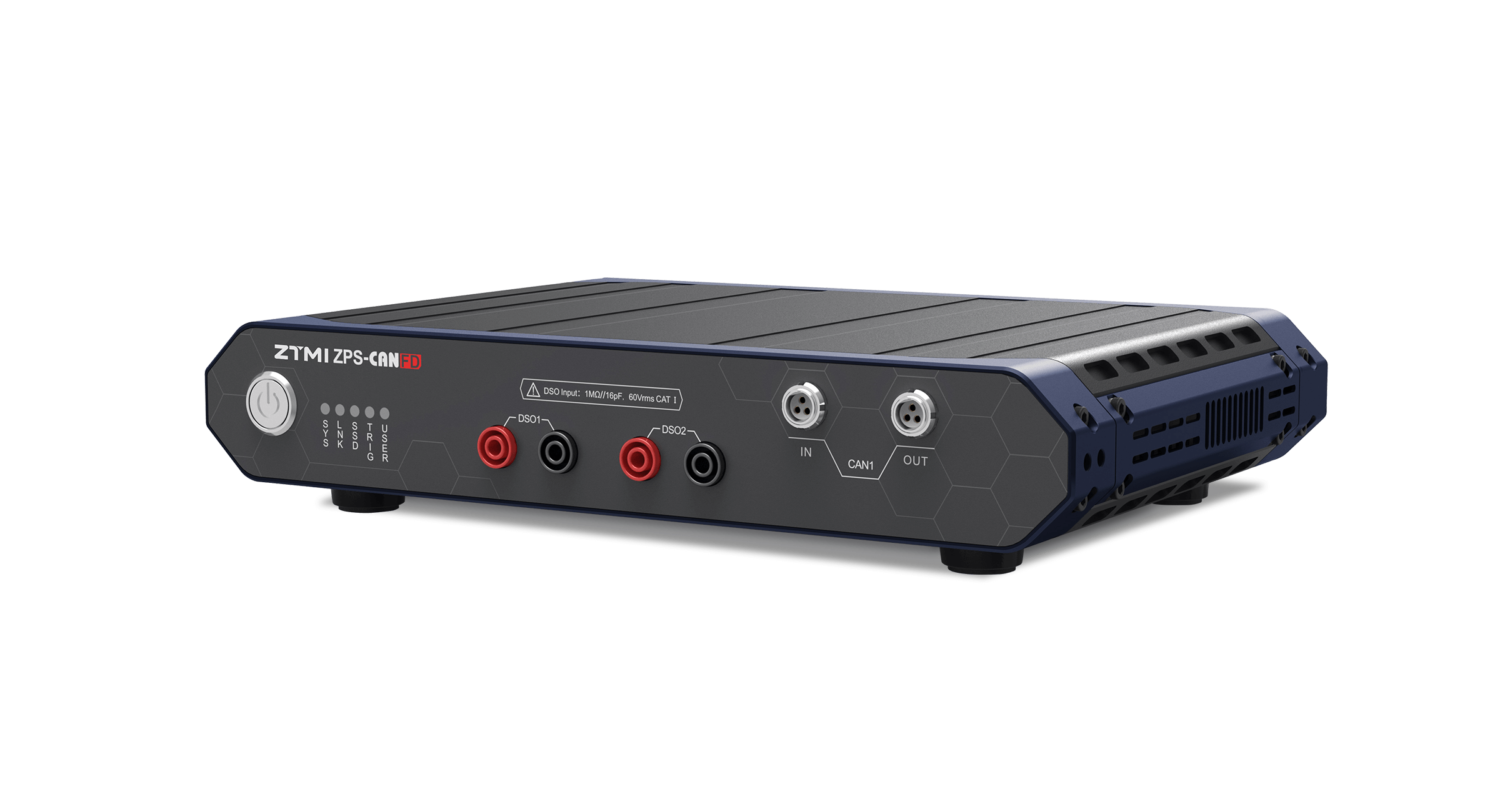

ZPS-CANFD完美匹合汽车电子平台开发，专注于智能网联汽车CANFD、CAN、LIN总线的测量及测试，可高效完成总线多层次的对比分析， 从物理层模拟信号、数字逻辑信号、数据链路层、协议层、应用层剖析对比展示。 - CANFD总线故障排查利器
ZPS-CANFD是ZLG致远电子开发的第二代CAN总线开发辅助工具，是适用于CANFD、CAN、LIN总线的测量及测试仪器， 可为新能源汽车、轨道交通、医疗电子、汽车电子、楼宇安防、电梯控制等场合排除各种CAN/CANFD故障。 - 支持超大容量报文波形同步观测

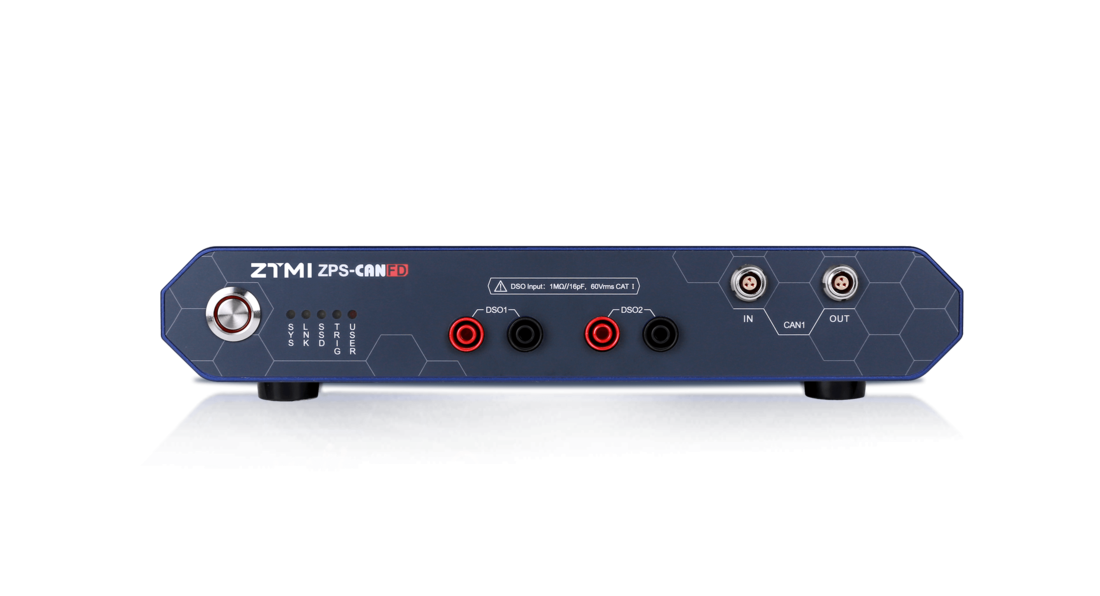

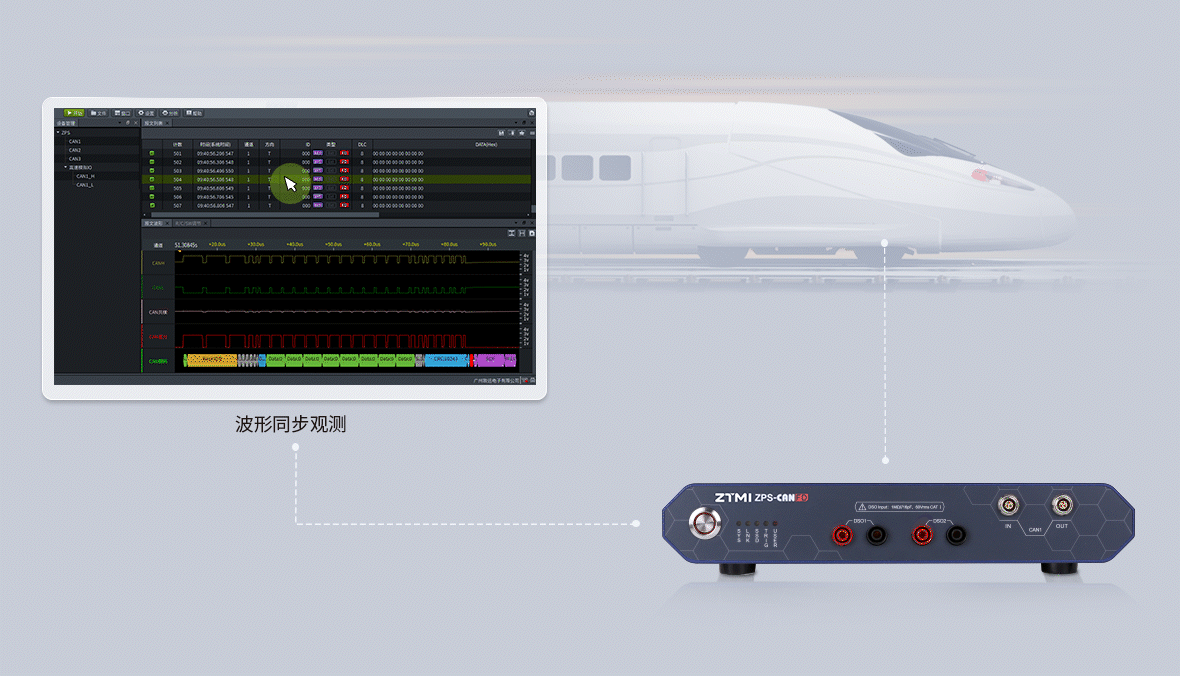

高速模拟通道，即示波器通道，可作为示波器进行信号采集，从而对采集到波形数据进行分析。高速模拟通道有两个，分别是DSO1、DSO2，可将采集到的报文数据和波形同步分析。 - 强大的软件眼图，清晰查找信号畸变

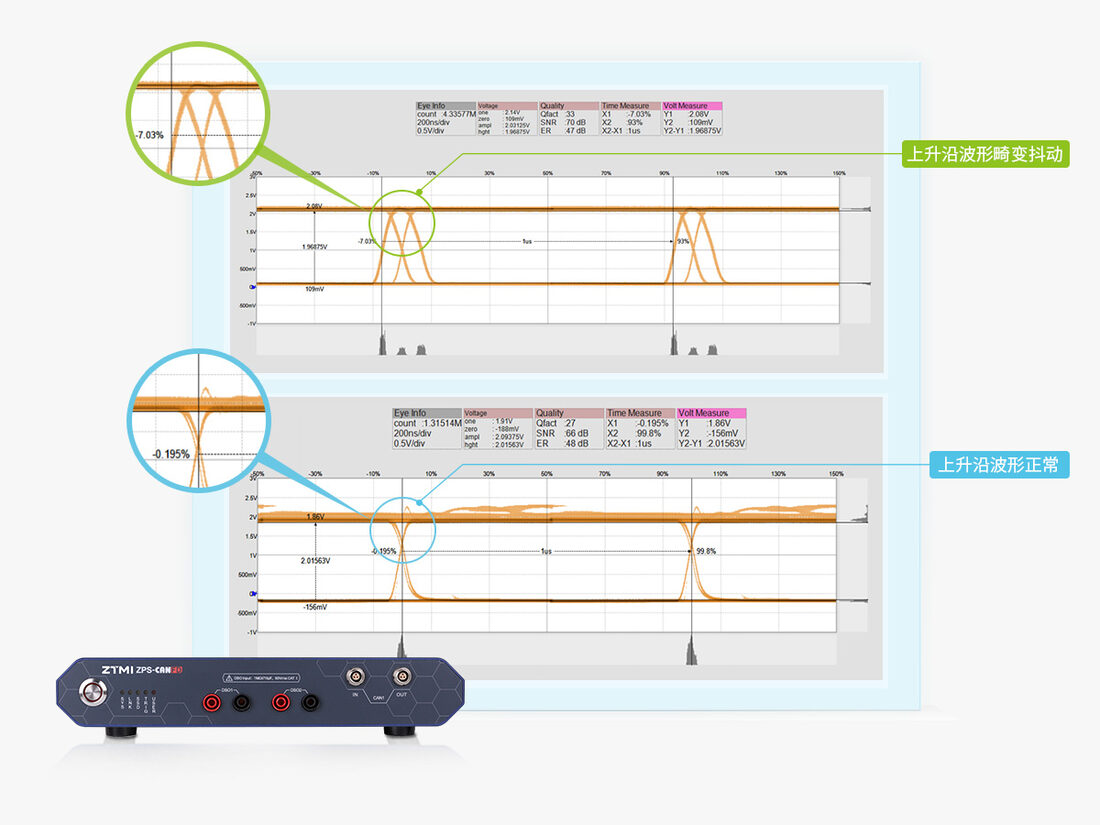

基于总线信号特征深度定制的软件眼图，可直接观测信号畸变程度，评估CANFD总线幅值情况，进一步判断总线传输是否符合标准和存在风险。 - 支持信号质量分析，多维度评估节点信号特征
ZPS-CAN FD总线分析仪从幅值、扰动和斜率等多种维度参数进行CANFD总线信号质量分析评估， 可直观查看总线信号质量情况，规避信号传输失败风险。 - 总线故障模拟，快速定位故障

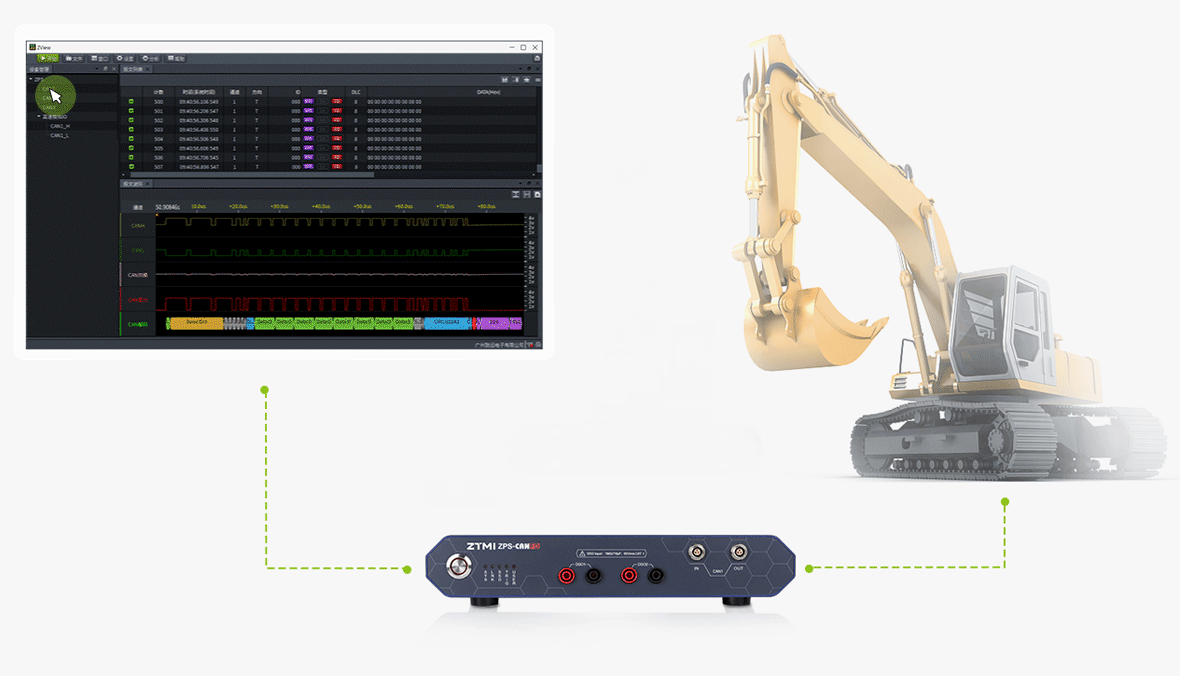

ZPS-CAN FD分析仪支持一键设置设备属性，可实现波特率、采样点、终端电阻的实时调节，ZPS-CANFD提供总线电阻/电容负载/断短路/线缆错误连接的调整，模拟应用环境总线受负载变化及连接异常影响下的通信情况。 - 帧数据按位干扰，可有效验证CANFD节点鲁棒性

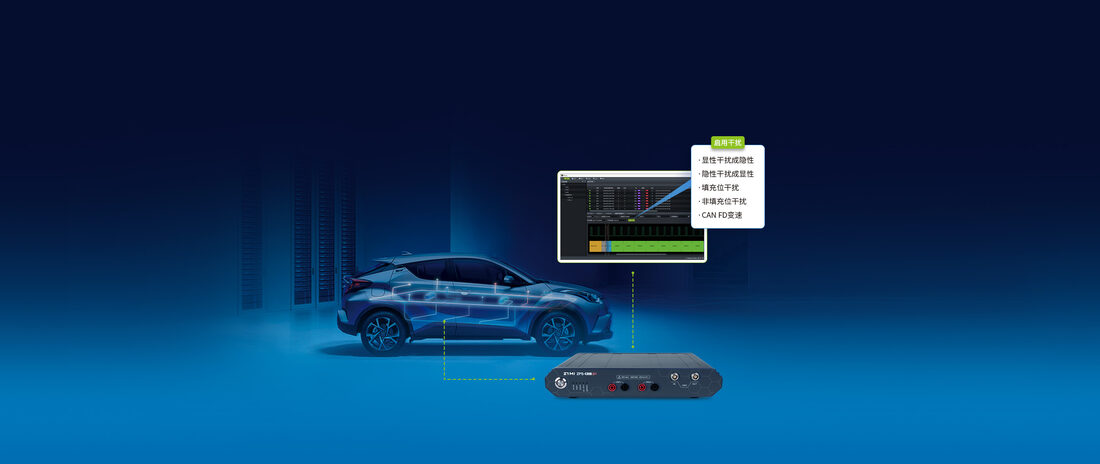

ZPS-CANFD分析仪支持CANFD帧数据按位干扰能力，能最大限度模拟总线扰动情况，提供控制器层面上的一致性测试能力。 - 支持随机发送，极大缩短测试周期

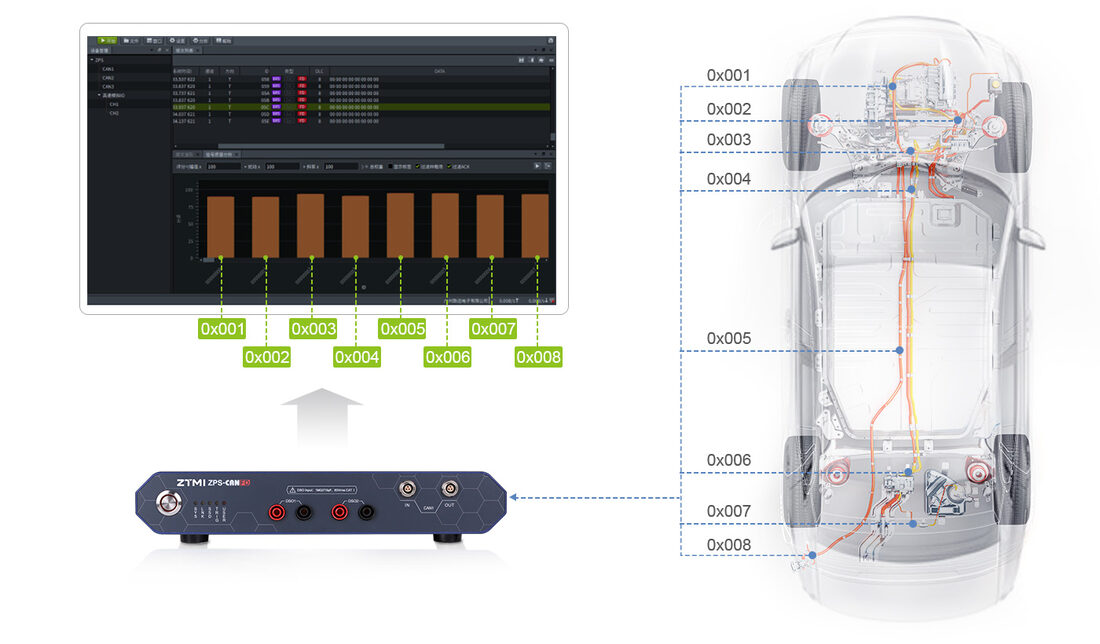

支持立即、周期和条件发送功能，可便捷地构建总线通信测试任务 - 外设丰富，覆盖全面

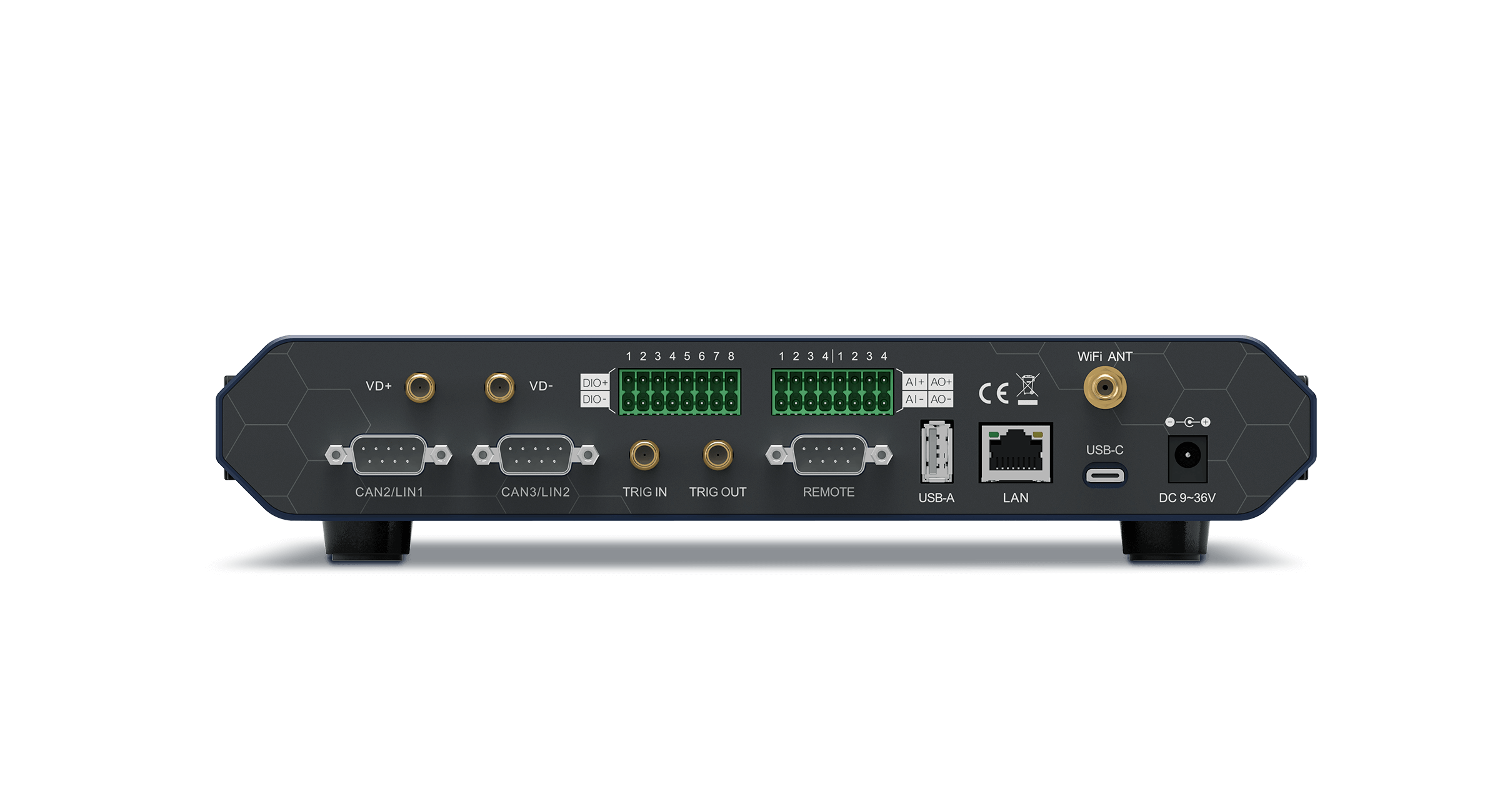

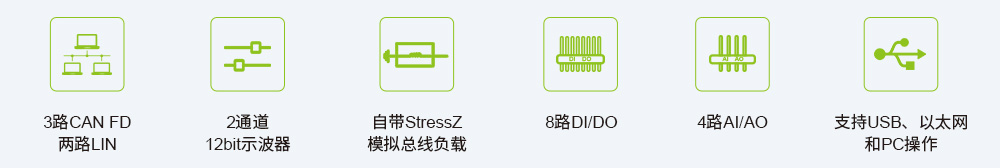

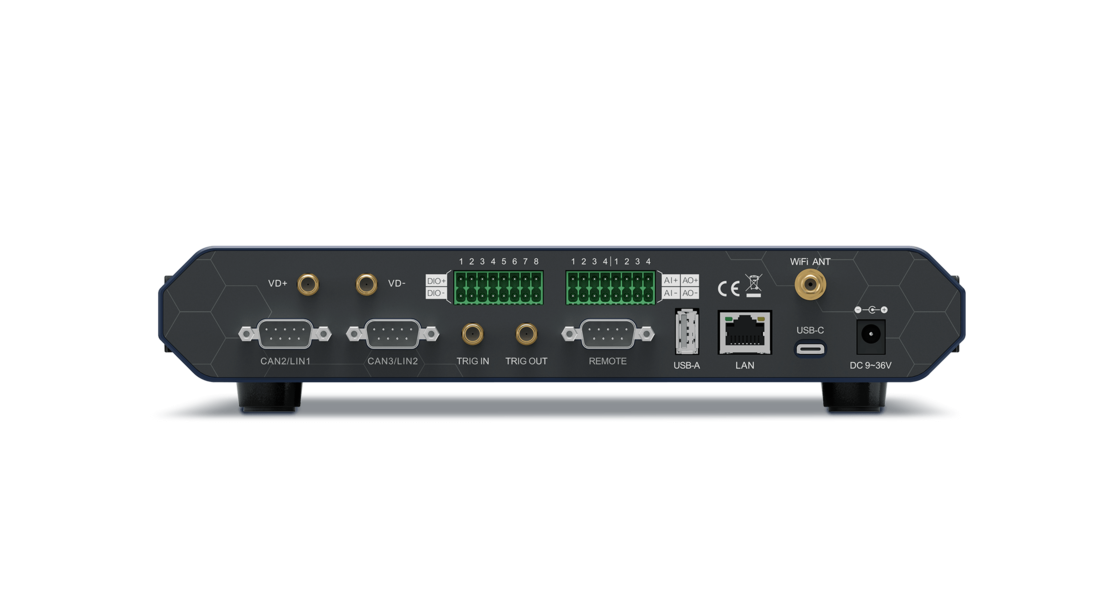

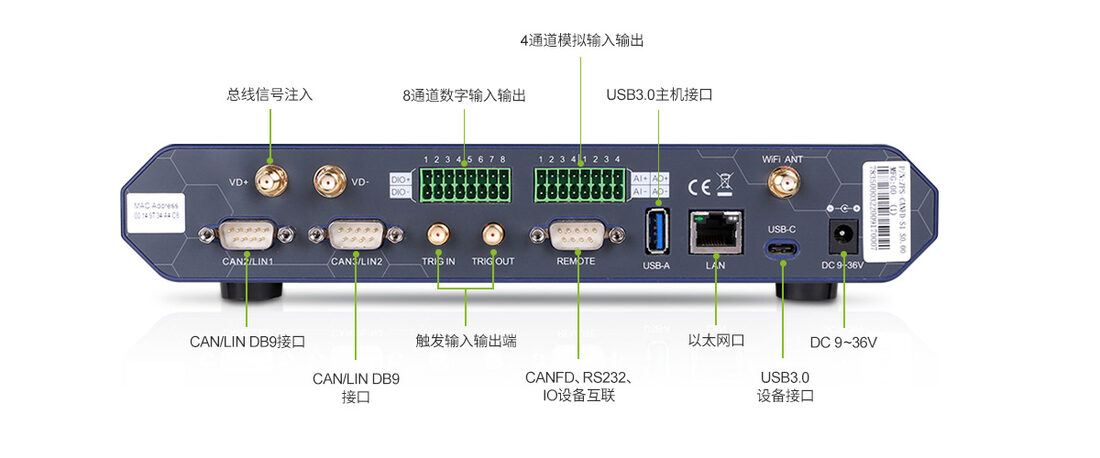

通用数字及模拟IO等其他外设，在系统同步/触发采集下的数据能用于对目标系统的时序分析和运行状态监控，这些外设端口也可以作为二次开发用于设备的功能模拟和测试辅助。 - 多层次接收过滤，有效减轻总线负载

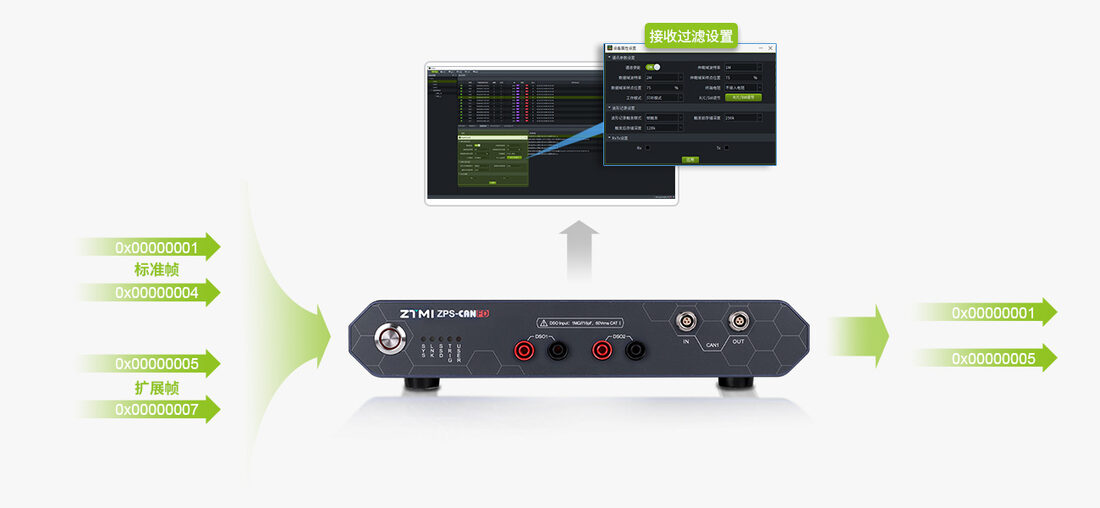

新一代CANFD总线分析测试平台可进行多层次的接收过滤设置，清晰条理地自定义展示通信数据，让调试和分析更加轻松高效。 - 严格测试，稳定可靠

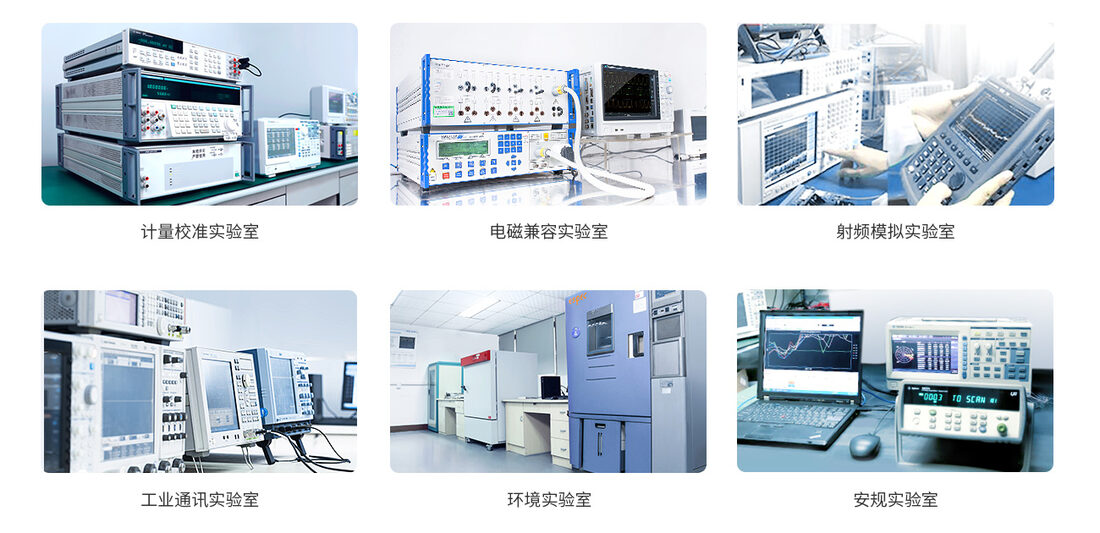

ZPS-CAN FD通过六大科研实验室严格的实践验证，保证在多种恶劣环境下仍然稳定可靠。
技术规格
| 参数项目 | ZPS-CANFD | USBCANFD-200U |
|---|---|---|
| 型号 | ZPS-CANFD | USBCANFD-200U |
| CAN测试接口 | 3CH CAN2.0A/B CANFD | 2CH CAN2.0A/B CANFD |
| LIN测试接口 | 2CH LIN2.X | 2CH LIN |
| CAN总线模拟电平采集 | CAN_H、CAN_L、CAN_DIFF | / |
| 虚拟数字示波器 | 硬件差分2CH，250M、12位 | / |
| 物理层故障模拟 | 短路、断路、RC调节、交换、内部电源注入以及外部信号注入 | / |
| CAN总线数字干扰 | 显、隐性位干扰 | / |
| 通用数字输入输出 | 8CH，方向复用，支持频率、PWM | / |
| 通用模拟输入输出 | 4CH隔离输入，4CH共地输出 | / |
| 通信接口 | USB3.0、LAN | USB2.0 |
| 供电 | 9~36VDC | 9~48VDC |
| CAN报文收发 | 支持 | 支持 |
| CANFD报文收发 | 支持 | 支持 |
| LIN报文监听 | 支持 | 支持 |
| CAN波形采集及解码 | 支持 | / |
| CANFD波形采集及解码 | 支持 | / |
| CANFD/CAN物理层收发器逻辑信号实时采集及解码 | 支持 | / |
| 波特率自动侦测 | 支持 | / |
| 报文周期统计 | 支持 | 支持 |
| 总线负载率 | 支持 | 支持 |
| 报文重播 | 支持 | 支持 |
| 信号质量分析 | 支持 | / |
| 眼图分析 | 支持 | / |
| 总线电平测量 | 支持 | / |
| 总线边沿测量 | 支持 | / |
| 总线位时间测量 | 支持 | / |
| 采样点测量 | 支持 | / |
| 收发器时序特性测量 | 支持 | / |
| 系统传播延迟评估 | 支持 | / |
| FFT分析 | 支持 | / |
| 二次开发接口 | 支持 | 支持 |
| DBC加载及信号展示 | 支持 | 支持 |
