规格参数
产品概述

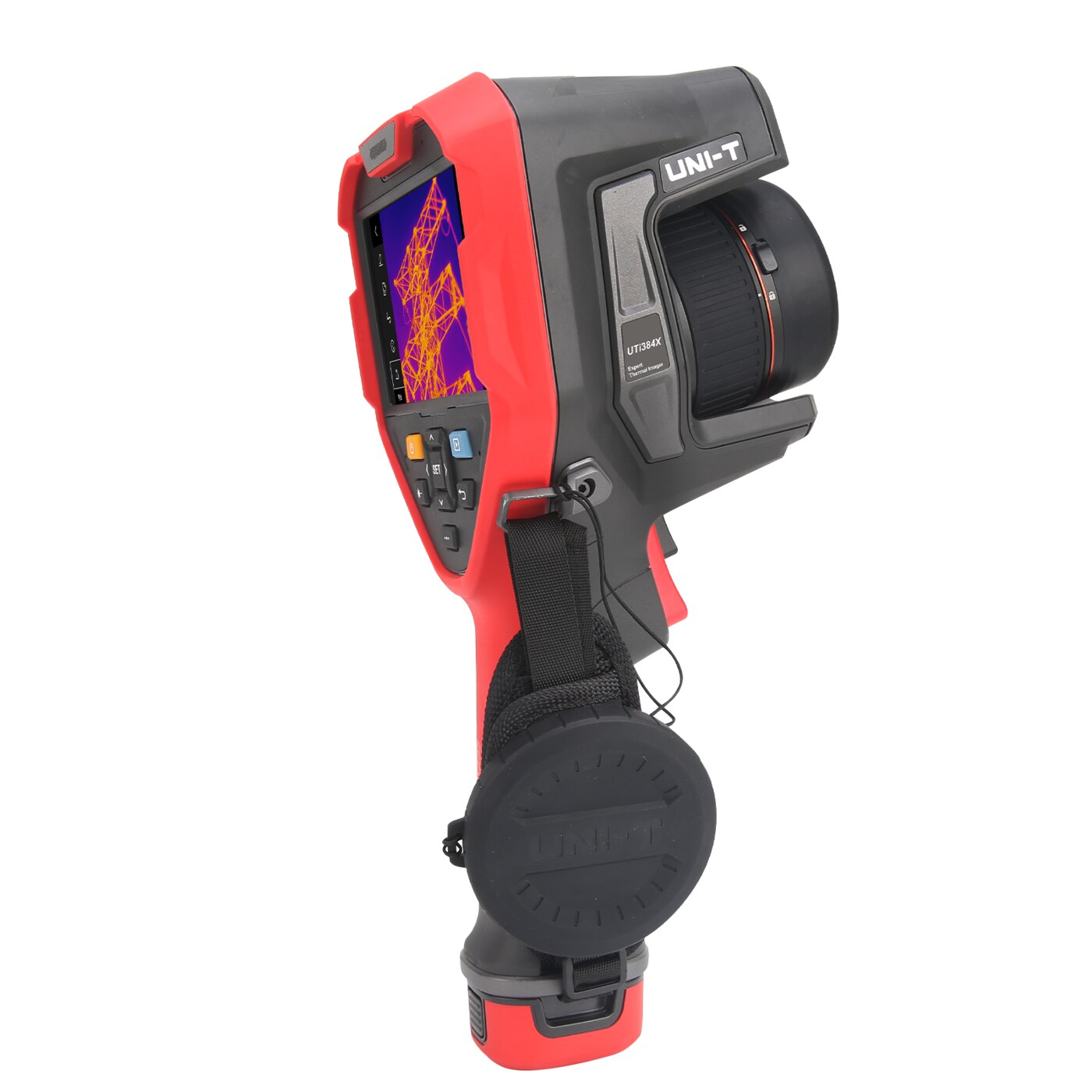

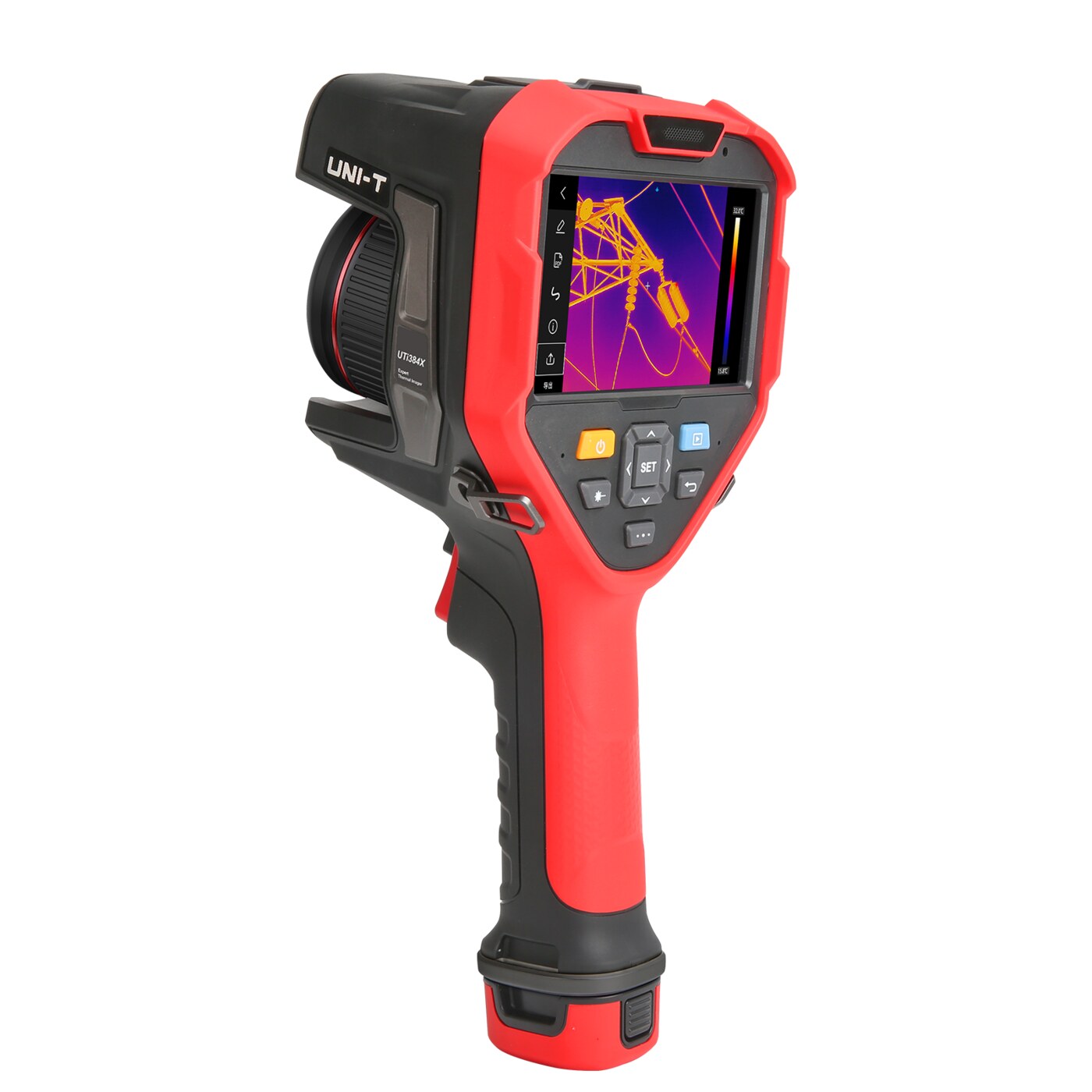

UTi384X手持式红外热成像仪，配备高清红外像素传感器并搭载超分辨率技术，带来更清晰的红外图像与更精准的温度测量。多种调焦方式确保在出色成像的基础上进一步呈现细节，-20℃至1200℃的宽测温范围，适配多样化的应用场景。用户还可根据需求选配不同镜头，灵活应对各种检测环境。 在测温分析方面，支持自定义设置点、线、区域及等温线，便于直观掌握被测物体的温度分布。设备支持实时拍摄与视频录制，搭配PC专业分析软件和手机APP，不仅可现场分析，更能对存储的图像进行后期处理与报告生成，大幅提升工作效率与分析能力。
产品特点
红外分辨率：400×300
2倍超像素功能
测温范围：-20~1200℃
高精度测温: 0℃-120℃测温精度±1.0℃或1.0%；其余测温精度±1.5℃或1.5%
可选配广角、长焦、中长焦、微距
1300w可见光镜头
5寸触摸屏使您的功能操作“一触即达”
全屏显示
仪表关联：支持蓝牙连接智能仪表，实时显示数值
多种调焦方式：手动、图像对比度、激光、触摸、连续对焦
激光测距功能：0.1-50m
六种图像模式：红外图像、可见光图像、融合、T-Mix、画中画、双通道
具有双光视频录制、冻结/拍照、定时拍照、定时录制功能
其他型号
| 型号 | 产品名称 | 测温范围 | 红外分辨率 | 视场角 | 帧频 | 对焦方式 | 可见光镜头 | 手机APP | PC软件 | 其它 |
|---|---|---|---|---|---|---|---|---|---|---|
| UTi32 | 高温型热成像仪 | -20~1000℃ | 32×32 | 30°×30° | 9Hz | 定焦 | 有 | / | ||
| UTi165A | 红外热成像仪 | -10°C ~400°C | 160×120 | 56°x42° | <9Hz | 定焦 | \ | \ | 红外图片分析 | |
| UTi165B | 红外热成像仪 | -10°C ~400°C | 160×120 | 56°x42° | <9Hz | 定焦 | 640 x 480 | \ | 实时图像投屏/红外图片分析 | |
| UTi120S+ | 红外热成像仪 | -20℃~550℃ | 160×120 | 50°(H)×38°(V) | ≤25Hz | 定焦 | / | / | √ | 2倍超分辨率 |
| UTi384H+ | 红外热成像仪 | -20℃ ~ 650℃ | 400x300 | 29°(H)x21.5°(V) | 30Hz | 手动对焦 | 500万像素 | √ | √ | 2倍超分辨率 |
| UTi85A | 红外热成像仪 | -10°C ~400°C | 80×60 | 50°x38° | <9Hz | 定焦 | \ | \ | 红外图片分析、实时图像传输 | |
| UTi384X | 智能型红外热成像仪 | -20~1200°C | 400×300 | 25°×19° | 30Hz | 手动/对比度/激光/触摸/连续 | 1300W | 红外图片分析、实时图像传输 | 红外图片分析、实时图像传输 | 可选配广角、长焦、中长焦、微距镜头 |
| UTi640X | 智能型红外热成像仪 | -20~1200℃ | 640×512 | 24°×19.3° | 30Hz | 手动/对比度/激光/触摸/连续对焦 | 1300W | 红外图片分析、实时图像传输 | 红外图片分析、实时图像传输 | 可选配广角、长焦、中长焦、微距镜头 |
| UTi640J | 红外热成像仪 | -40~650°C | 640×480 | 25°×19° | 30Hz | 自动/触控/半自动/激光/手动 | 1300W | 红外图片分析、实时图像传输 | 红外图片分析、实时图像传输 | 可选配广角、长焦、中长焦、微距、高通镜头 |
| UTi384J | 红外热成像仪 | -40~650°C | 384×288 | 25°×19° | 30Hz | 自动/触控/半自动/激光/手动 | 800W | 红外图片分析、实时图像传输 | 红外图片分析、实时图像传输 | 可选配广角、长焦、中长焦、高通镜头 |
| UTi640Q | 红外热成像仪（触屏可调焦） | -30~650°C | 640×512 | 32.9°×26.6° | 50Hz | 手动对焦 | 500万像素 | 安卓/ios手机 APP | 图像传输/红外图片分析 | 可录制视频 |
| UTi384G | 触屏可调焦红外热成像仪 | -20°C~550°C | 384x288 | 42°x30° | 30Hz | 手动对焦 | 500万像素 | 支持 | 支持 | 可录制视频 |
| UTi256G | 触屏可调焦红外热成像仪 | -20°C~550°C | 256x192 | 28°x20° | 30Hz | 手动对焦 | 500万像素 | 支持 | 支持 | |
| UTi320V+ | 触屏激光测距红外热成像仪 | -20°C~550°C | 320×240 | 56°×42° | 9Hz | 定焦 | 500万像素 | 支持 | 支持 | 可录制视频 |
| UTi260V | 触屏激光测距红外热成像仪 | -20°C~550°C | 256×192 | 56.0°×42.2° | 25Hz | 定焦 | 500万像素 | 支持 | 支持 | 可录制视频 |
| UTi384H | 红外热成像仪（可调焦） | -30~650°C | 384×288 | 28°×21° | 25Hz | 手动调焦 | 500万像素 | 安卓/ios手机 APP | 图像传输/红外图片分析 | |
| UTi384E+ | 红外热成像仪 | -20°C~650°C | 384×288 | 28.9°×21.7° | 30Hz | 定焦 | 500W | 支持 | 支持 | |
| UTi320E | 红外热成像仪 | -20°C~550°C | 320×240 | 56°×42° | 25Hz | 定焦 | 200万像素 | 支持 | 支持 | |
| UTi260E | 红外热成像仪 | -20°C~550°C | 256×192 | 56°×42.2° | 25Hz | 定焦 | 200万像素 | 支持 | 支持 | |
| UTi260B+ | 红外热成像仪 | -20°C~550°C | 256x192 | 56°×42° | 25Hz | 定焦 | 200W像素 | 支持 | 实时图像投屏/红外图片分析 | 超分辨率 512x384 |
| UTi260B | 红外热成像仪 | -20°C~550°C | 256x192 | 56°×42° | 25Hz | 定焦 | 640 x 480 | 实时图像投屏/红外图片分析 | 可见光 | |
| UTi260A | 红外热成像仪 | -20°C~400°C | 256 x 192 | 56°×42° | 25Hz | 定焦 | 实时图像投屏/红外图片分析 | |||
| UTi165B+ | 红外热成像仪 | -20°C~550°C | 160x120 | 56°×42° | 25Hz | 定焦 | 200W像素 | 支持 | 实时图像投屏/红外图片分析 | 超分辨率 320x240 |
| UTi120B | 红外热成像仪 | -10°C ~400°C | 120×90 | 50°x38° | ≤25Hz | 定焦 | 640×480 | 红外图片分析/实时视频传输 | 图像融合、LED照明灯、蜂鸣器报警 | |
| UTi160S | 红外热成像仪 | -20℃~550℃ | 160×120 | 40° x 30° | ≤25Hz | 定焦 | 200万像素 | 红外图片4x超分重建 | LED照明灯、激光指示、T-Mix2.0自研融合算法 | |
| UTi120S | 红外热成像仪 | -20℃~400℃ | 120×90 | 50°x38° | ≤25Hz | 定焦 | 红外图片分析 | LED照明灯、激光指示 |
技术指标
| 型号 | UTi384X |
| 探测器类型 | 非制冷红外探测器 |
| 红外分辨率 | 400 x 300 |
| 红外超分辨率 | 800 x 600 |
| 红外响应波段 | 7.5～14μm |
| 像元尺寸 | 12μm |
| 帧频 | 30Hz |
| 热灵敏度/NETD | ＜45mK |
| 调焦方式 | 手动对焦/图像对比度对焦/激光对焦/触摸自动对焦/连续自动 |
| 镜头类型 | 标准镜头 |
| 热成像镜头焦距 | 9.6mm |
| 最小成像距离 | 0.1m |
| 光圈 | F1.0 |
| 视场角 | 27.7°x 20.6° |
| 空间分辨率/IFOV | 1.28mard |
| 测温范围 | 常规镜头:-20℃～1200℃；高温镜头:1000℃～2200℃(高温型号：UTi384XH） |
| 测温精度 | -10℃-0℃，精度：±2℃；0℃-120℃，精度±1.0℃或±1.0%；120℃~1200℃，精度±1.5℃或±1.5% （取大值，常温25℃，常规镜头） |
| 测温显示 | 3个测温点（中心点、最高温、最低温） |
| 温度分析 | 支持点/线/圆/矩形分板工具，最多16个 |
| 等温线 | 手动等温/自动等温/触控等温/区间等温/上等温/下等温 |
| 高低温追踪/报警 | √ |
| 测温参数 | 发射率、反射温度、环境温度、相对湿度、目标距离、 露点温度、大气温度、大气透过率 |
| 显示屏 | 5' IPS LCD触摸屏 显示分辨率1280x 720 |
| 可见光分辨率 | 1300万像素 |
| 色板 | 红热、高对比度彩虹、彩虹、熔岩、铁红、黑热、白热；支持自定义 |
| 图像模式 | 热成像、可见光、融合、T-Mix、画中画、双通道 |
| 数字变倍 | 1X～5X |
| 图像算法 | 超分辨率、高温差均衡成像 T-Contrast、细节增强 T-Sharp、智能描边 T-Select |
| 文件格式 | 图像格式：JPG、视频格式：MP4/UIR |
| 激光测距 | 0.1～50m（Class 2激光 ，红色） |
| 存储 | 内部UFS 128GB/可SD卡扩展 |
| 数据接口 | Type-C USB,Micro HDMI |
| 拍照/录像 | √ |
| 全屏显示/全景拼接 | √ |
| Smart Meter | √ |
| 手机APP | 分析/投屏 |
| PC软件 | 分析/投屏 |
| 其他 | WiFi 、蓝牙、照明灯、语音操控 |
| 电池类型 | 7.2V,5000mAh锂电池，Type-C直充，可更换、可充电 |
| 电池工作时间 | ＞3h |
| 充电时长 | ＜2.5h |
| 工作温度/湿度 | -20℃～55℃/10%～95%RH，非冷凝 |
| 存储温度 | -40℃～60℃ |
| 防护等级 | IP54 |
| 三脚架安装 | UNC ¼''-20 |
