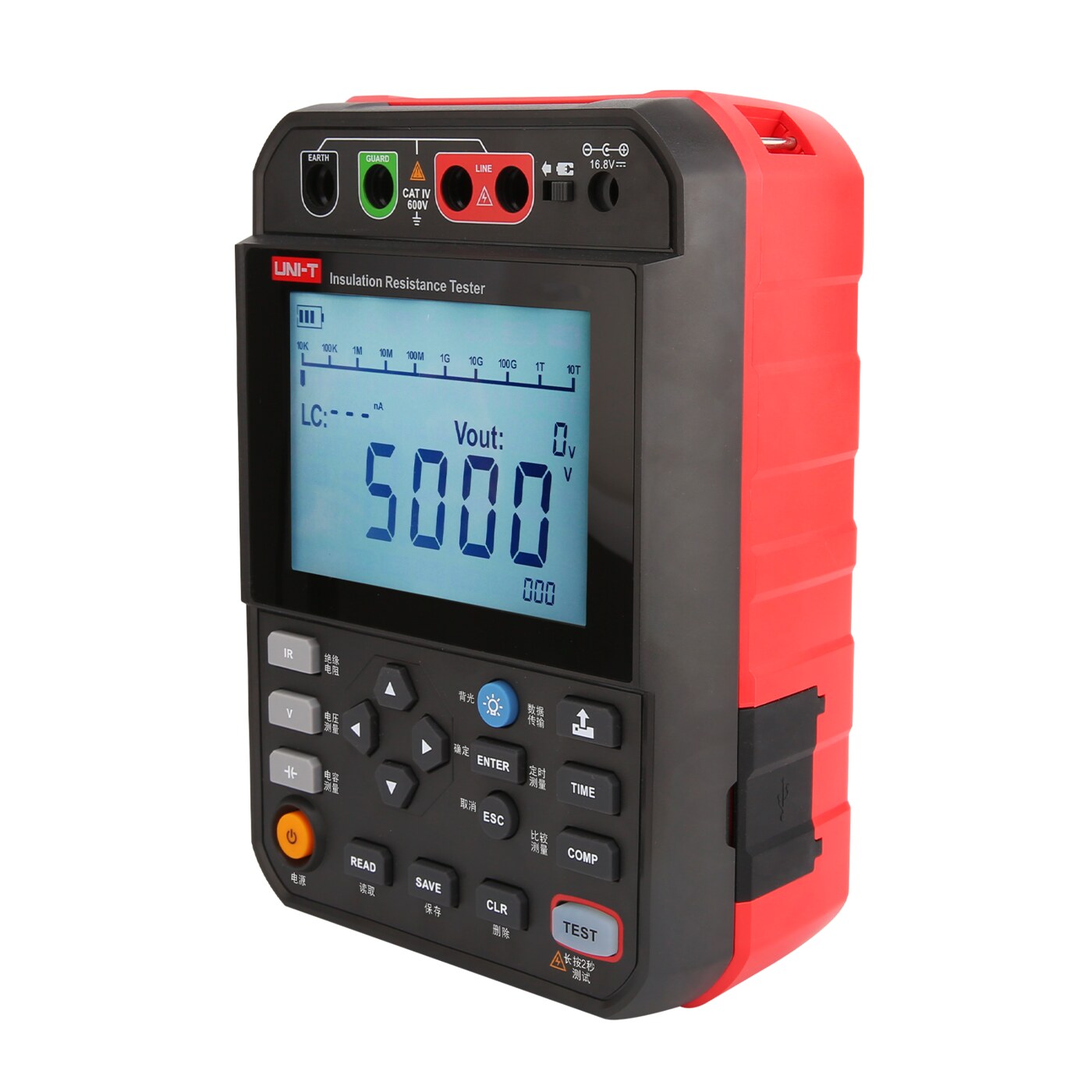

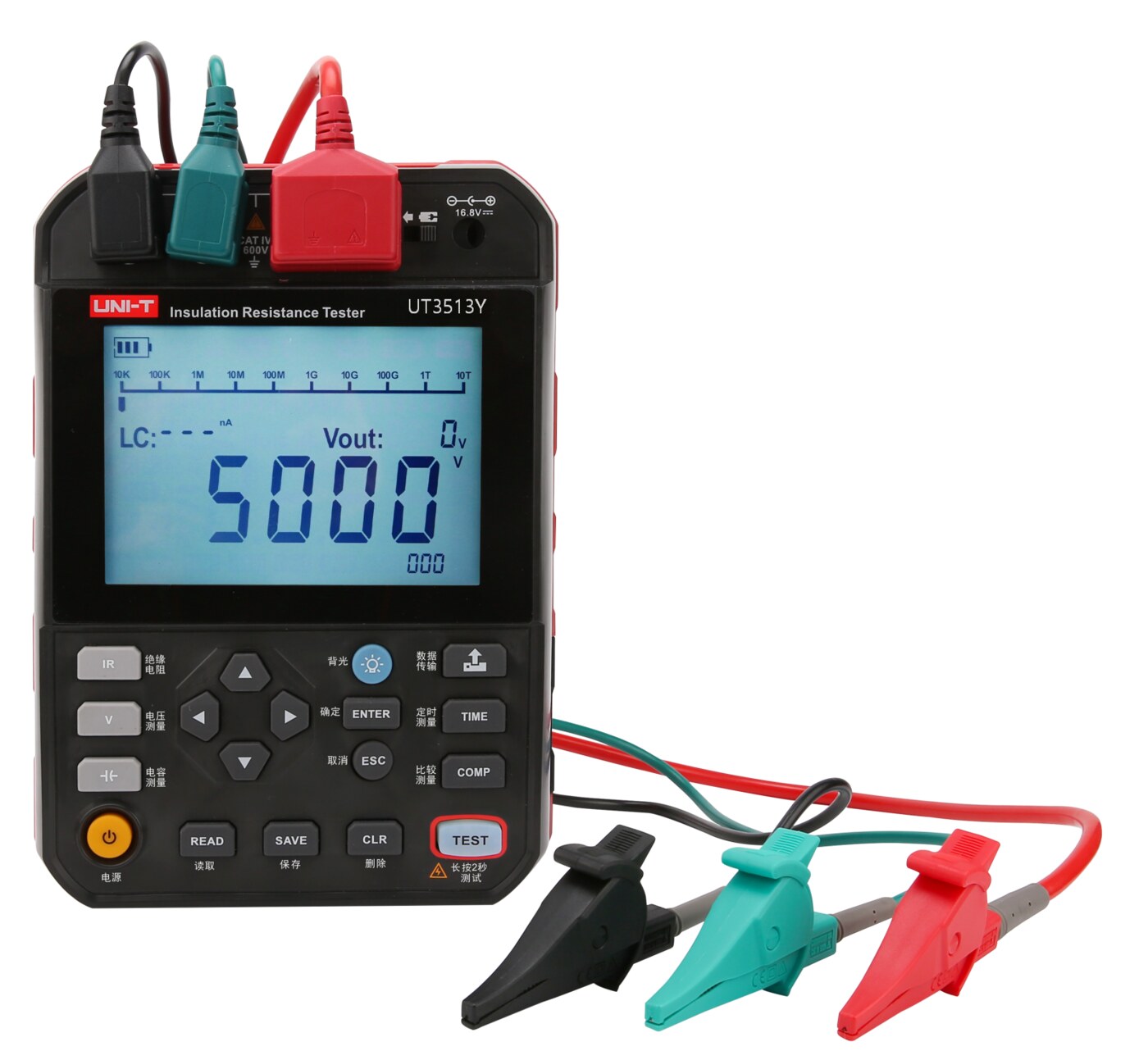

UT3513Y5kV绝缘电阻测试仪

型号:UT3513Y
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

UT3513Y是数字式高压绝缘电阻测试仪, 具有250V,500V,1000V,2500V,5000V的高压输出量程,各量程的输出可设置10%步进微调电压;并具备999组数据存储,搭配PC软件,可将存储数据通过USB传送至PC端,测试数据也可实时传送至PC端;还具有蓝牙通讯功能,方便用户在手机上查看数据和分析,实现了电容测量功能。 广泛应用于:电缆、电机、发电机、变压器、互感器、高压开关、避雷器等设备的绝缘电阻测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。

产品特点

UT3513Y产品主要特点

250V,500V,1KV,2.5KV,5KV:五档电输出
绝缘电阻量程:5TΩ
短路电流: 约5mA
自动极化指数测试(PI),自动吸收比测试(DAR)
直流电压1000V/ 交流电压750V测量功能
外部电压检测功能,自动监测被测物带电电压。
各量程以10%额定电压设置步进
电容测试(CAP)
电阻比较功能(COMP)
定时器测试/自动漏电流显示
自动放电功能及高压输出警报功能
模拟条上显示绝缘电阻测试值
具有手动及自动关机功能
999组数据存储/USB通讯
蓝牙APP,数据无线传输
大容量可充电锂电池组14.8V,5200mAh

其他型号

型号名称
UT3513Y5kV绝缘电阻测试仪

技术指标

额定电压

UT3513Y绝缘电阻测量范围

测量精度

250V

<0.25MΩ

仅供参考

0.25MΩ~4.99GΩ

±(5%+5)

5.00GΩ~49.9GΩ

±(10%+10)

50.0GΩ~250GΩ

仅供参考

500V

<0.50MΩ

仅供参考

0.50MΩ~4.99GΩ

±(5%+5)

5.00GΩ~99.9GΩ

±(10%+10)

100GΩ~500GΩ

仅供参考

1000V

<1.00MΩ

仅供参考

1.00MΩ~9.99GΩ

±(5%+5)

10.0GΩ~199GΩ

±(10%+10)

200GΩ~1.00TGΩ

仅供参考

2500V

<2.50MΩ

仅供参考

2.50MΩ~24.9GΩ

±(5%+5)

25.0GΩ~499GΩ

±(15%+10)

500GΩ~2.50TΩ

仅供参考

5000V

<5.00MΩ

仅供参考

5.00MΩ~49.9GΩ

±(5%+5)

50.0GΩ~999GΩ

±(15%+20)

1.00TΩ~5.00TΩ

仅供参考

短路电流

约5.0mA(10S)

输出电压

可步进电压范围

显示精度:±(10%读数+10V)

250V~300V

输出精度:+(0%~20%)

250V~600V

500V~1200V

1250V~3000V

2500V~5000V

直流电压测量

30~1000VDC

30~1000VDC

±(3%+5)

交流电压测量

30~750VAC;50Hz/60Hz

30~750VAC;50Hz/60Hz

±(3%+5)

电容测量

NA

0.01uF~15.0uF

±(15%+3)

漏电流显示

0.01nA~3.5mA

0.01nA~5.0mA

±(10%+5)

通讯

USB通讯

USB通讯/蓝牙APP

特殊功能

电 源

可充电锂电池14.8V 5200mAh

极化指数/吸收比自动显示

√

绝缘电阻连续测量

√

绝缘电阻定时测量/比较测量

√

电流显示

绝缘电阻测量值和电流同步显示

被测物带电监测

监测被测物电压,电压大于36V时禁止测试,保护仪表及操作人员

测试计时器

自动记录测试时间,计时范围:0秒~99分59秒

高压警示

检测到有超过安全电压,有危险警示符号闪烁警示

存储功能

存储测试数据,共999组

电池电量显示

有电池电量显示,电池电压低时提醒及时充电

自动关机功能

开机15分钟后自动关机(无高压输出时)

基本参数

仪表尺寸

238mm(L)x166mm(W)x90.5mm(D)

机身重量(带电池)

1800g(含电池)

测试线

双头红色高压测试线1条,绿色测试线1条,黑色测试线1条

标准包装

工具箱+卡通箱

标准包装数量

1台

标准配件

用户手册 *1本,快速指南*1张,保修证/合格证: 1张, 表笔 *3条,USB线*1条,挂绳 *1条,充电器:1个,工具箱+卡通箱

工作环境

0℃~35℃;<75%RH, 非凝结

存储环境

-20℃~60℃;<80%rh

耐 压

CAT Ⅳ 600V

适合安规

EN 61010-1ENIEC61010-2-034 BS EN61010-1BS ENIEC61010-2-034
