规格参数
产品概述
新品上市 OTDR作为一种精密的光纤检测仪器，其应用领域已从传统的光纤通信网络建设与维护，拓展到工业工程检测、特殊环境应用和新兴技术领域。随着技术进步，OTDR的空间分辨率、动态范围和智能化水平不断提升，使其在更多场景中发挥关键作用。
产品特点

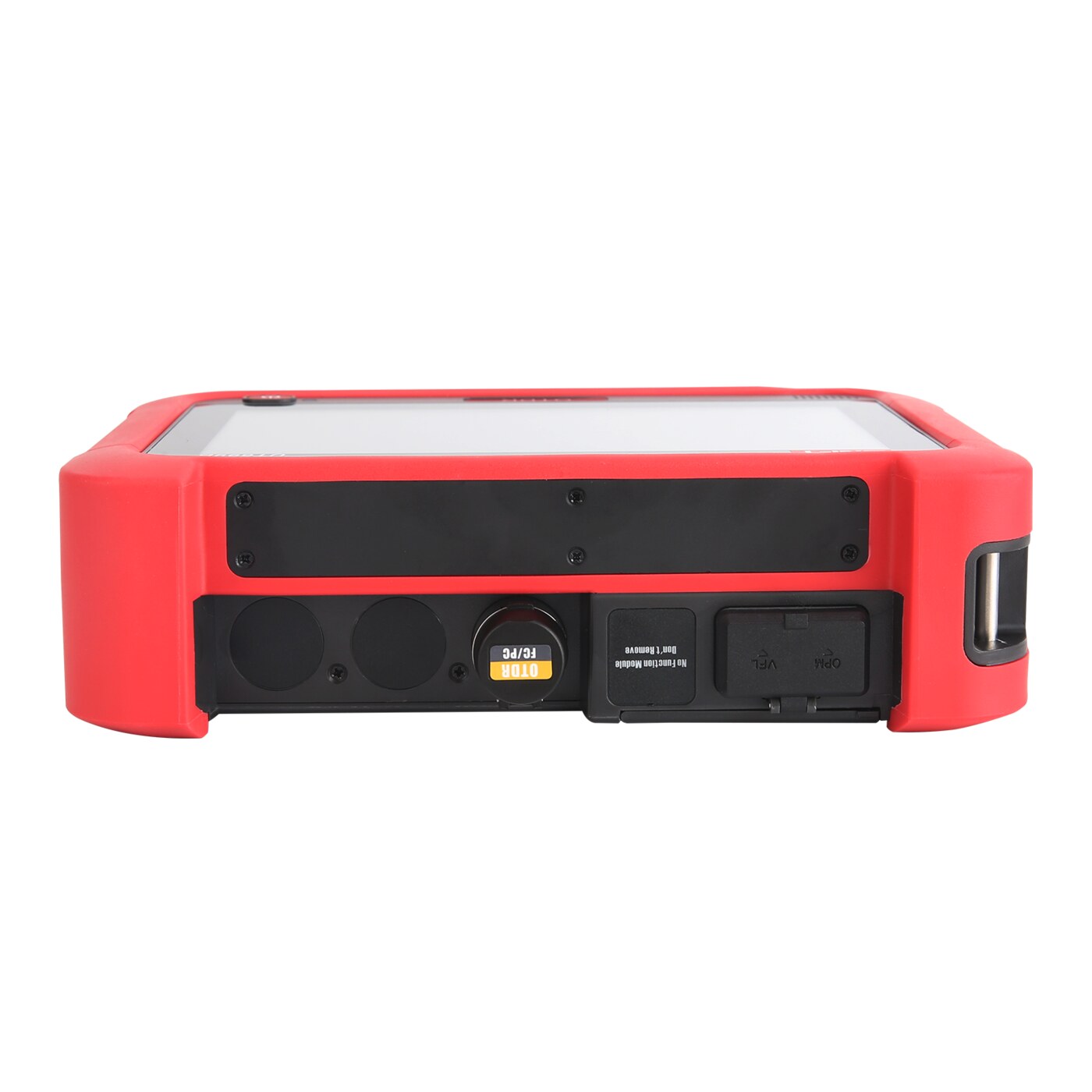

模块化OPM+VFL，易于检修。
动态范围1310nm:32dB/ 1550nm:30dB。
测试距离0.1~280km。
事件盲区1.5m。

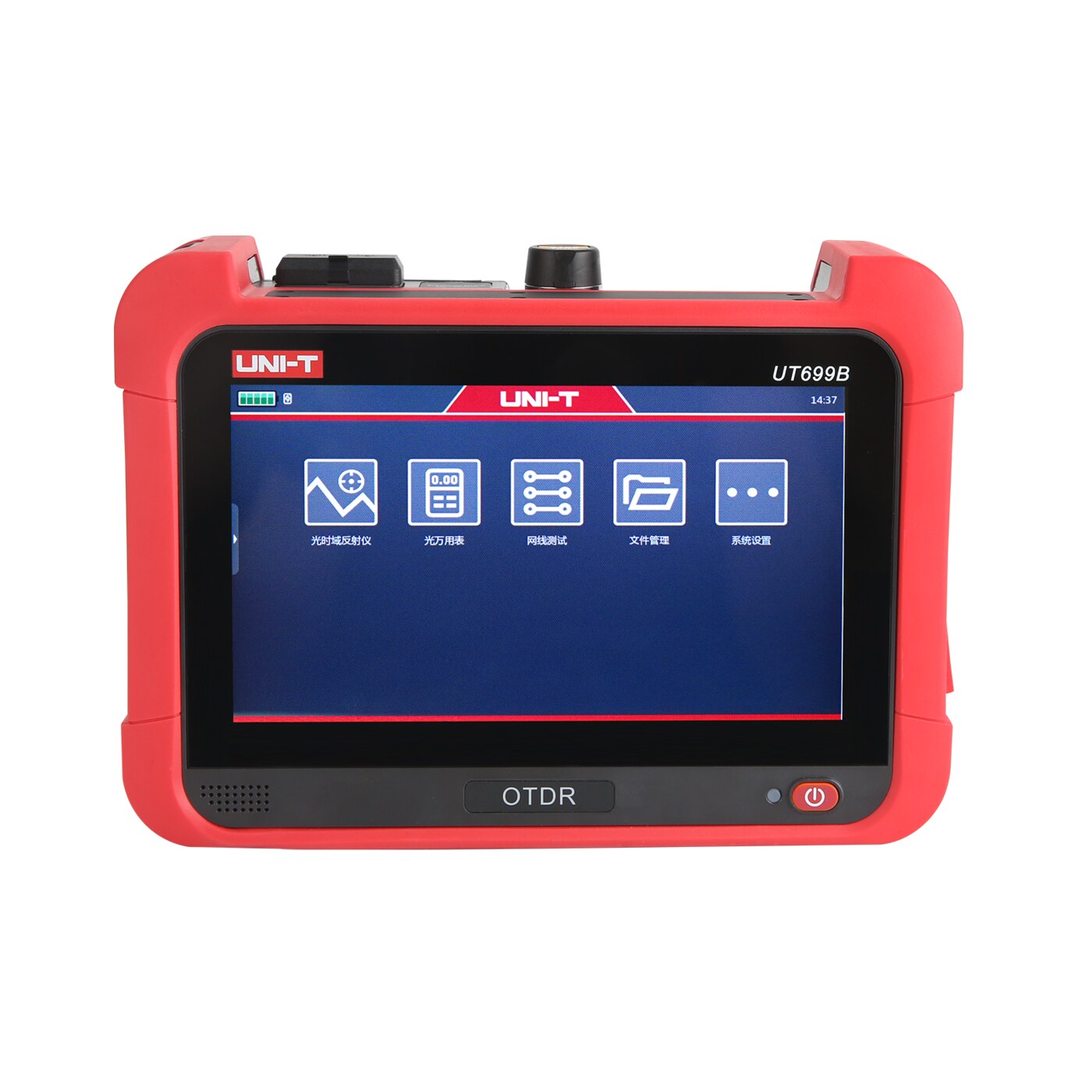

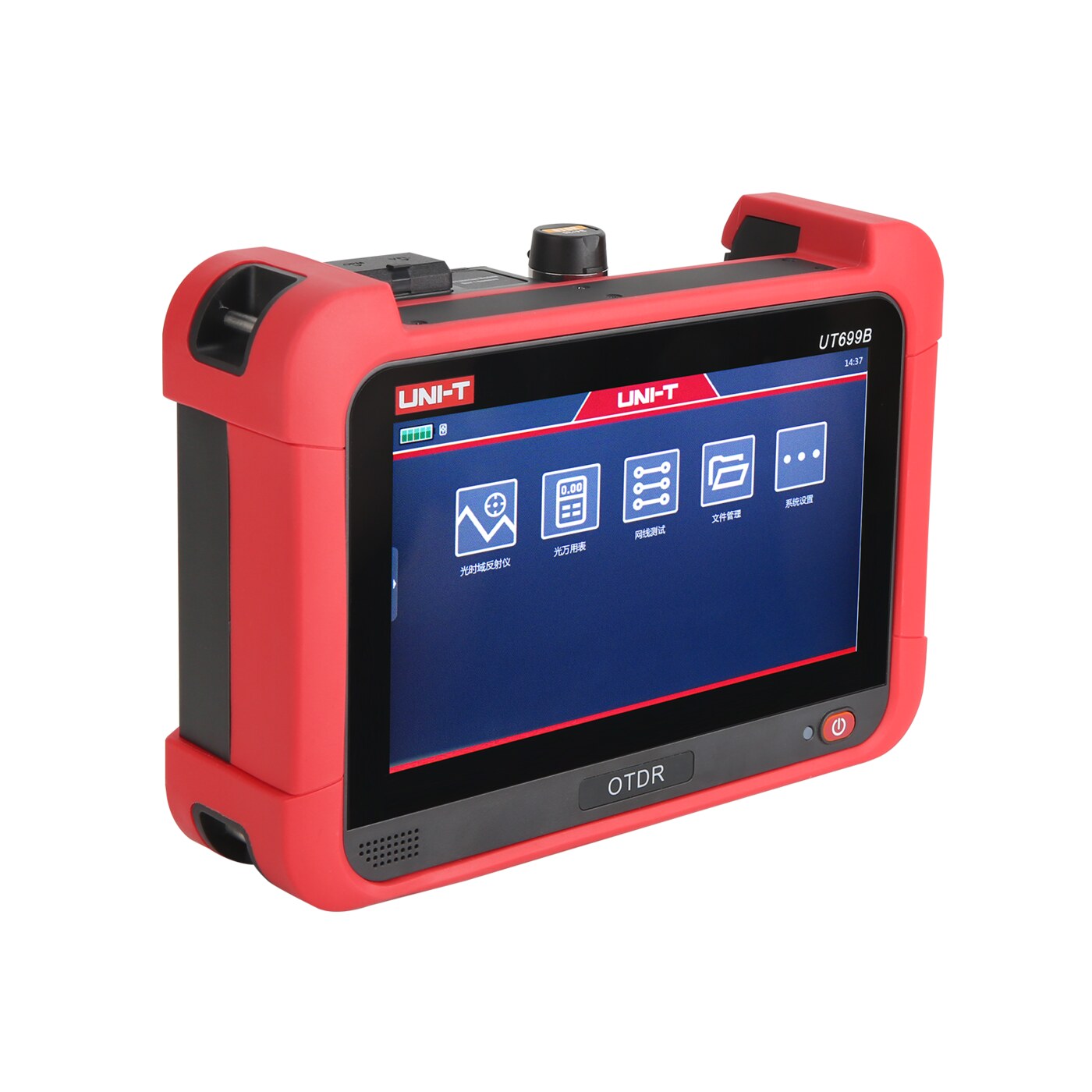

7英寸高清彩屏全触摸屏操控。
网线线序测试、网线长度测试。
内置3.7V/10400mAh充电锂电池。
其他型号
| 型号 | 波长 | 动态范围 | 事件盲区 | 功率计接口 | 红光源输出功率 | 光源输出功率 | 屏幕 | 锂电池容量 |
|---|---|---|---|---|---|---|---|---|
| UT699 | 1550nm | 22dB | 2m | 2.5mm通用接口 | 15mW | ＞-5dBm | 段码屏 | 3.7V 1000mAh |
| UT699-S | 1550nm | 20dB | ＜3m | 2.5mm通用接口 | 10mW | ＞-5dBm | 3.5英寸彩屏,分辨率320*480，触摸 | 3.7V 2000mAh |
| UT699-D | 1310nm/1550nm | 22dB/20dB | ＜3m | 2.5mm通用接口 | 10mW | ＞-5dBm | 3.5英寸彩屏,分辨率320*480，触摸 | 3.7V 2000mAh |
| UT699C | 1310nm/1550nm | 40dB/38dB | 1.3m | FC/UPC(可变成2.5mm通用接口) | 10mW | ＞-5dBm | 7寸 1024x600 电容触摸彩屏 | 7.4V/5200mAh |
| UT699B | 1310nm/1550nm | 32dB/30dB | 1.5m | 2.5mm通用接口 | 10mW | ＞-5dBm | 7寸 800x480 电容触摸彩屏 | 3.7V/10400mAh/锂电池 |
| UT699A-S62 | 1625nm | 30dB | 2m | 2.5mm通用接口 | 10mW | ＞-5dBm | 5寸彩屏，分辨率800*480，触控 | 3.7V/5000mAh/锂电池 |
| UT699A-S5S | 1550nm | 20dB | 2m | 2.5mm通用接口 | 10mW | ＞-5dBm | 5寸彩屏，分辨率800*480，触控 | 3.7V/5000mAh/锂电池 |
| UT699A-S35B | 1310nm/1550nm | 32dB/30dB | 2m | 2.5mm通用接口 | 10mW | ＞-5dBm | 5寸彩屏，分辨率800*480，触控 | 3.7V/5000mAh/锂电池 |
| UT699A-S35A | 1310nm/1550nm | 26dB/24dB | 2m | 2.5mm通用接口 | 10mW | ＞-5dBm | 5寸彩屏，分辨率800*480，触控 | 3.7V/5000mAh/锂电池 |

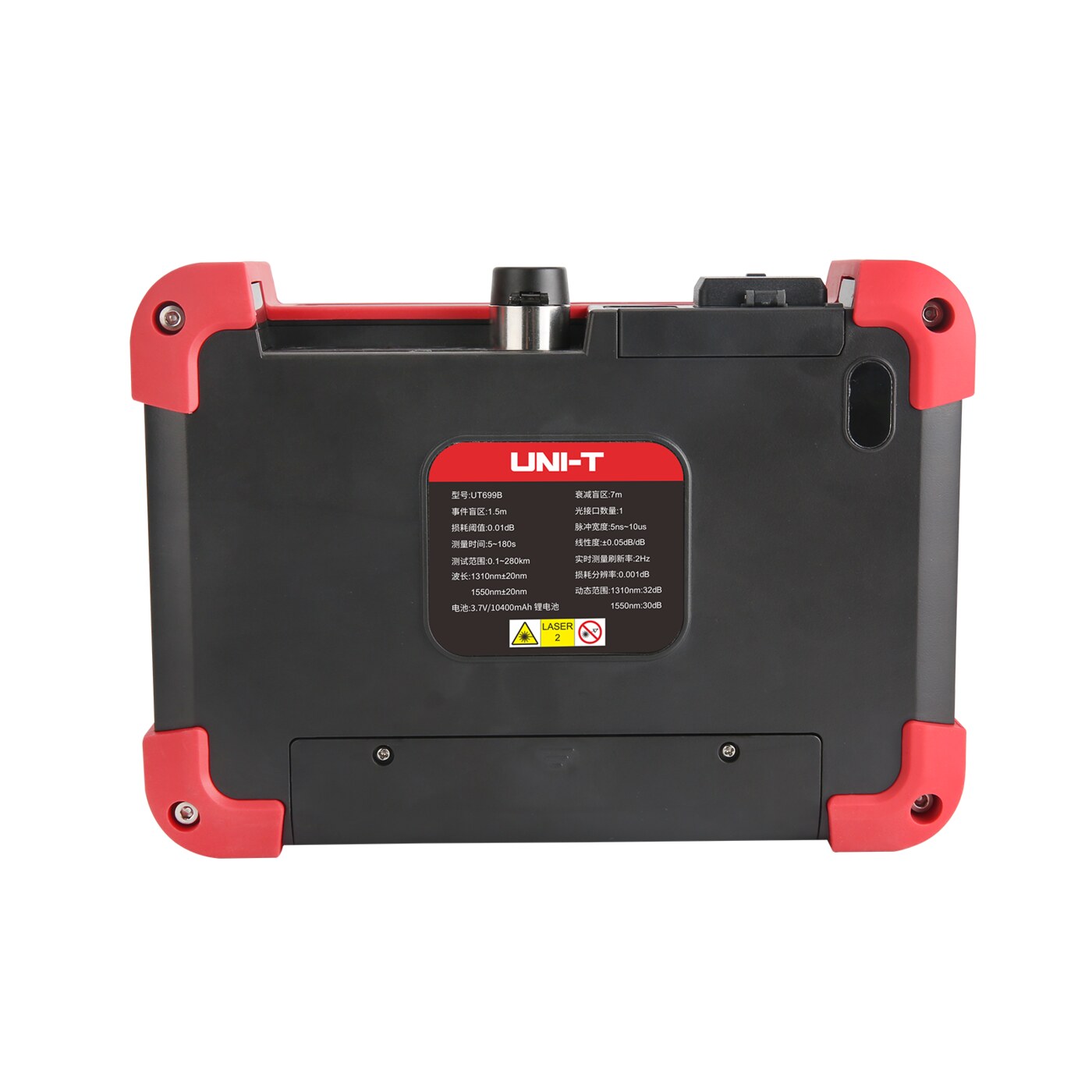

技术指标
| 型号 | UT699B | |||||||
| 光接口数量 | 1 | |||||||
| 动态范围 | 1310nm:32dB/ 1550nm:30dB | |||||||
| 测试范围 | 0.1~280km | |||||||
| 光纤类型 | 单模 | |||||||
| 波长 | 1310±20nm/1550nm±20nm | |||||||
| 光接口 | FC/UPC | |||||||
| 脉冲宽度 | 5ns~10us | |||||||
| 测量时间 | 5~180s | |||||||
| 实时测量刷新率 | 2Hz | |||||||
| 衰减盲区 | 7m | |||||||
| 事件盲区 | 1.5m | |||||||
| 采样点 | 15600 | |||||||
| 最小点间距 | 0.16m | |||||||
| 线性度 | ±0.05dB/dB | |||||||
| 损耗阈值 | 0.01dB | |||||||
| 损耗分辨率 | 0.001dB | |||||||
| 距离不确定度 | ±（0.8＋0.005%*距离＋采样分辨率）m | |||||||
| 输入光检测 | 支持 | |||||||
| 折射率设置 | 1.0000~2.0000 | |||||||
| 功率计功能（OPM） | ||||||||
| 接口 | 2.5mm通用接口 | |||||||
| 探测器类型 | InGaAs | |||||||
| 响应波长 | 700~1700nm | |||||||
| 校准波长 | 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm | |||||||
| 功率范围 | (C型) +30 ~ -50dBm | |||||||
| 精确度 | C型：±0.4dB(1310/1490/1550/1625nm)±1dB(850/1300/980/1270/1577/1650nm) | |||||||
| 显示精度 | 0.01dBm | |||||||
| 显示单位 | dBm,dB,W(mW, uW，nW自动切换) | |||||||
| 频率识别 | 270/1k/2KHz | |||||||
| 波长记忆 | 有 | |||||||
| 用户自校准 | 支持 | |||||||
| 相对值测量 | 支持 | |||||||
| 红光源功能（VFL） | ||||||||
| 接口 | 2.5mm通用接口 | |||||||
| 波长 | 650±20nm | |||||||
| 输出功率 | 10mW | |||||||
| 模式 | CW / 闪烁 | |||||||
| 光源功能（OLS） | ||||||||
| 接口 | FC/UPC | |||||||
| 波长 | 1310±20nm/1550nm±20nm | |||||||
| 输出功率 | ＞-5dBm | |||||||
| 模式 | CW / 270Hz / 1kHz / 2kHz / 1kHz+闪烁 / 2kHz+闪烁 | |||||||
| 其他 | ||||||||
| 屏幕 | 7英寸 800x480 电容触摸彩屏 | |||||||
| 自动关机 | 有 | |||||||
| 充电接口 | Type-C接口 | |||||||
| 网线测试 | RJ-45接口 / 网线测距 / 网线测序 | |||||||
| 电池 | 3.7V/10400mAh/锂电池 | |||||||
| 电量指示 | 有，5档指示 | |||||||
| 使用时间 | 待机＞10小时，测量＞6小时 | |||||||
| 充电指示 | 充电指示灯，非快充（红色）,快充中（黄色），充满（绿色） | |||||||
| 工作温湿度 | -10~50℃@使用； 0~45℃@充电。<90% RH不结露 | |||||||
| 存储温湿度 | 100%电量下：1小时-20~60℃，24小时-20~45℃。50%电量下：12小时-20~60℃，1个月-20~45℃。推荐50%电量，65±20%RH，25℃环境下存储，每3个月充放电一次。 | |||||||
| 尺寸 | 215mmX 153mmX 64mm | |||||||
| 重量 | 约1085g | |||||||
