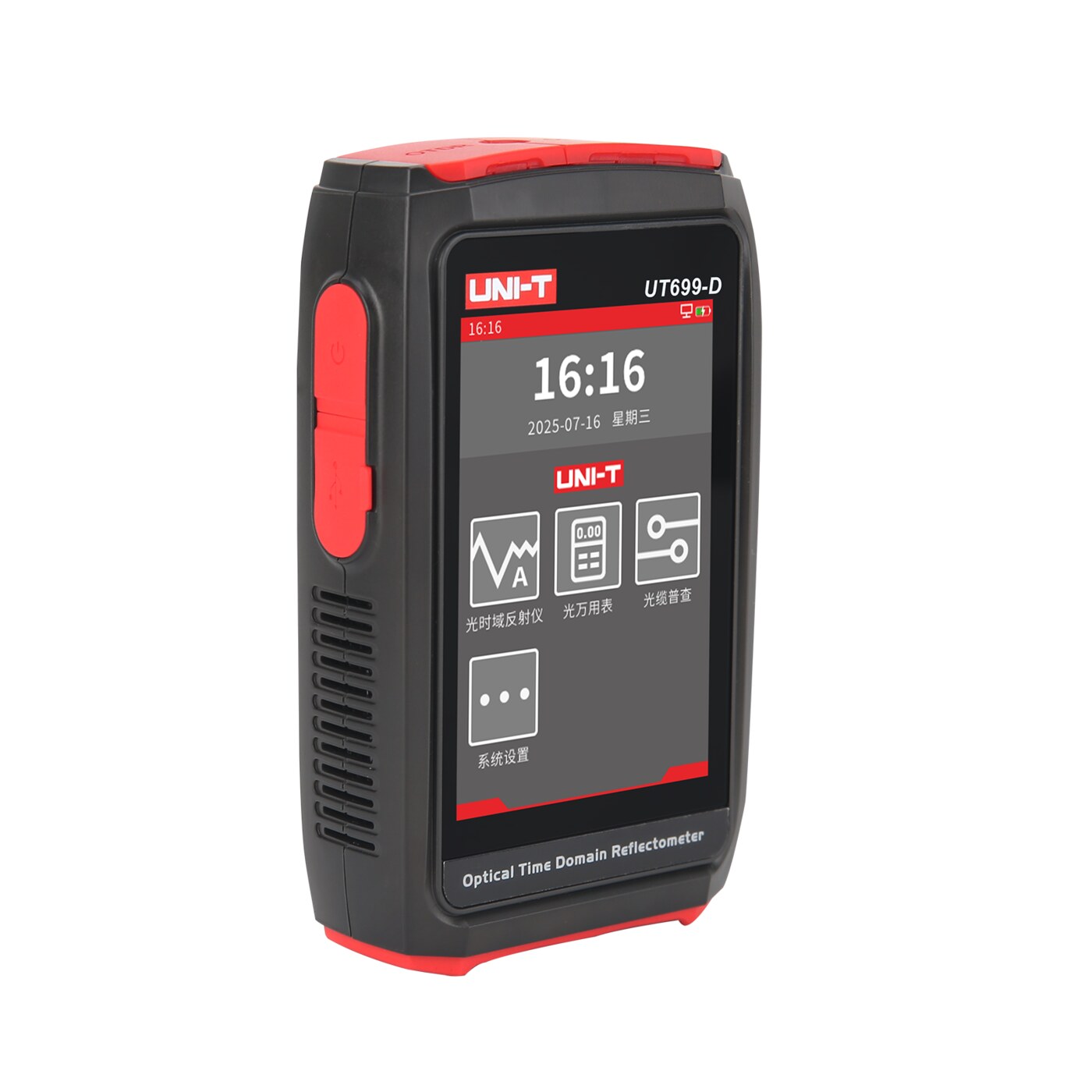

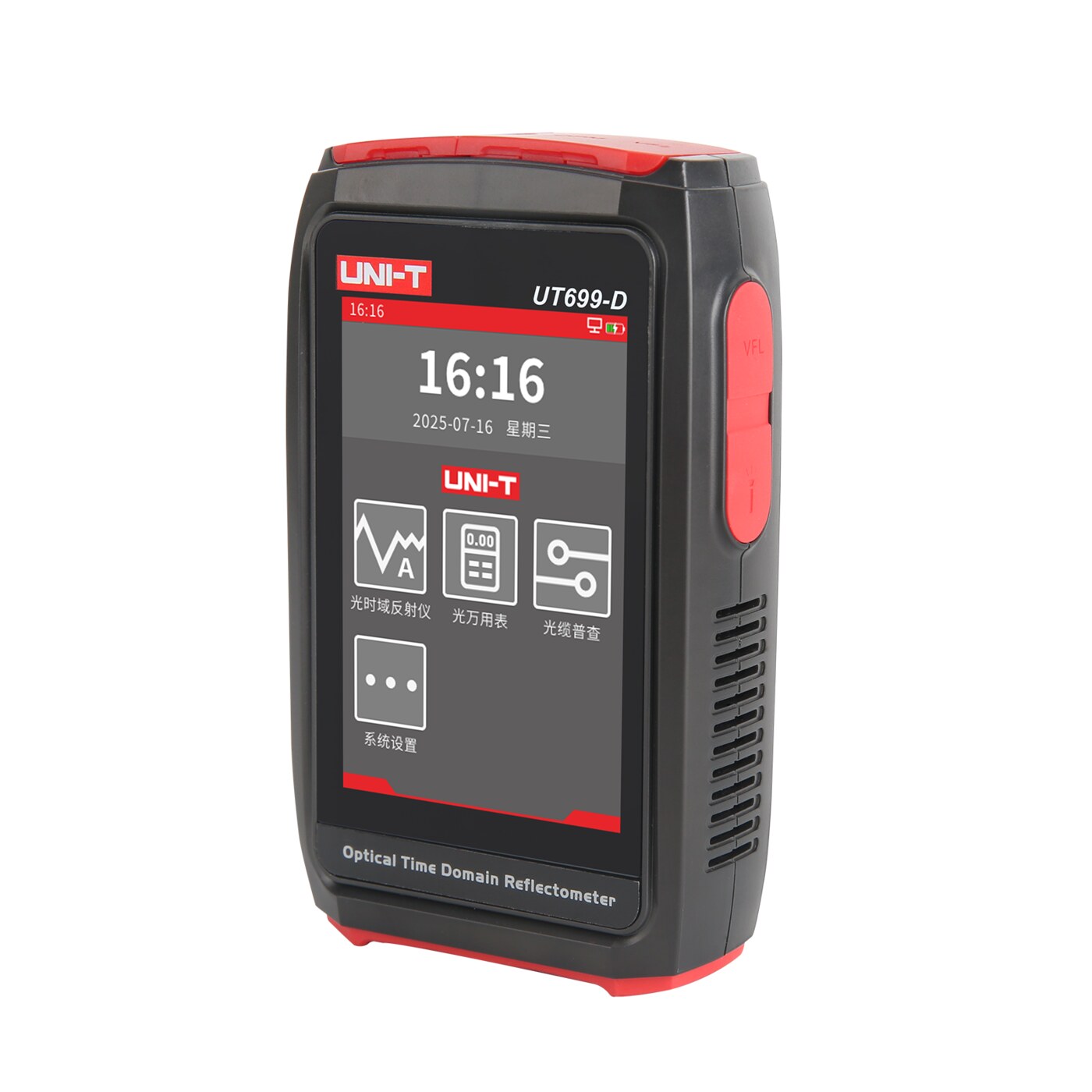

UT699-D1310nm/1550nm

型号:UT699-D
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

新品上市 OTDR作为一种精密的光纤检测仪器,其应用领域已从传统的光纤通信网络建设与维护,拓展到工业工程检测、特殊环境应用和新兴技术领域。随着技术进步,OTDR的空间分辨率、动态范围和智能化水平不断提升,使其在更多场景中发挥关键作用。

产品特点

UT699-D产品主要特点

支持带光测试(仅UT699-S)。
最大80km量程。
3.5英寸全彩高清触控屏手机式操作设计,支持多点触控。
OTDR全方位波形分析。
光万用表+稳定光源(OLS):测量光纤链路的光功率损耗。
红光源(VFL):光纤网络故障定位、连通性验证及光缆识别。
光缆普查:图标+文字,可快速识别事件详情。
白光LED手电筒+十级可调节背光。
主流Type-C接口三合一:充电、传数据、外接U盘(需OTG转接头)。
内置3.7V/2000mAh充电锂电池。
机身设计散热孔,稳定使用更安心。
机身配备背夹,方便携带使用。

其他型号

型号波长动态范围事件盲区功率计接口红光源输出功率光源输出功率屏幕锂电池容量
UT6991550nm22dB2m2.5mm通用接口15mW>-5dBm段码屏3.7V 1000mAh
UT699-S1550nm20dB<3m2.5mm通用接口10mW>-5dBm3.5英寸彩屏,分辨率320*480,触摸3.7V 2000mAh
UT699-D1310nm/1550nm22dB/20dB<3m2.5mm通用接口10mW>-5dBm3.5英寸彩屏,分辨率320*480,触摸3.7V 2000mAh
UT699C1310nm/1550nm40dB/38dB1.3mFC/UPC(可变成2.5mm通用接口)10mW>-5dBm7寸 1024x600 电容触摸彩屏7.4V/5200mAh
UT699B1310nm/1550nm32dB/30dB1.5m2.5mm通用接口10mW>-5dBm7寸 800x480 电容触摸彩屏3.7V/10400mAh/锂电池
UT699A-S621625nm30dB2m2.5mm通用接口10mW>-5dBm5寸彩屏,分辨率800*480,触控3.7V/5000mAh/锂电池
UT699A-S5S1550nm20dB2m2.5mm通用接口10mW>-5dBm5寸彩屏,分辨率800*480,触控3.7V/5000mAh/锂电池
UT699A-S35B1310nm/1550nm32dB/30dB2m2.5mm通用接口10mW>-5dBm5寸彩屏,分辨率800*480,触控3.7V/5000mAh/锂电池
UT699A-S35A1310nm/1550nm26dB/24dB2m2.5mm通用接口10mW>-5dBm5寸彩屏,分辨率800*480,触控3.7V/5000mAh/锂电池

技术指标

型号UT699-SUT699-D
波长1550nm±20nm(可带光测1577nm波长)1310nm±20nm/1550nm±20nm
动态范围20dB22dB/20dB
光接口数量1
测试范围0.1~80km
光纤类型单模
光接口SC/UPC
脉冲宽度5ns~20us
测量时间5~180s
实时测量刷新率2Hz
衰减盲区10m
事件盲区<3m
采样点15600
最小点间距0.16m
线性度±0.05dB/dB
损耗阈值0.01dB
损耗分辨率0.001dB
距离不确定度±(0.8+0.005%*距离+采样分辨率)m
输入光检测支持
折射率设置1.0000~2.0000
功率计功能(OPM)
接口2.5mm通用接口
探测器类型InGaAs
响应波长700~1700nm
校准波长850/980/1270/1300/1310/1490/1550/1577/1625/1650nm
功率范围(C型)+30~-50dBm
精确度C型:±0.4dB(1310/1490/1550/1625nm) ±1dB(850/1300/980/1270/1577/1650nm)
显示精度0.01dBm
显示单位dBm,dB,W(mW, uW, nW自动切换)
频率识别270 / 1k / 2KHz
波长记忆有
用户自校准支持
相对值测量支持
红光源功能(VFL)
接口2.5mm通用接口
波长650±20nm
输出功率10mW
模式CW / 1Hz / 2Hz
光源功能(OLS)
接口SC/UPC
波长1550nm±20nm1310nm±20nm/1550±20nm
输出功率>-5dBm
模式CW / 270Hz / 1kHz / 2kHz / 1kHz+闪烁 / 2kHz+闪烁
其他
屏幕3.5英寸彩屏,分辨率320*480,触摸
LED照明有
自动关机有
充电接口可使用U盘临时存储; Type-C接口
电池3.7V/2000mAh/锂电池
电量指示有,5档指示
使用时间待机>6小时,测量>4小时
充电指示充电指示灯,充电中(红色),充满(绿色)
工作温湿度-10~50℃@使用; 0~45℃@充电。<90% 不结露
存储温湿度100%电量下:1小时-20~60℃,24小时-20~45℃。50%电量下:12小时-20~60℃,1个月-20~45℃。推荐50%电量,65±20%RH,25℃环境下存储,每3个月充放电一次。
尺寸123mmX76mmX39mm
重量约206g约211g

🎬 产品视频

UT699-D UT699-S 3.5英寸光时域反射仪
