UT568F红外声学成像仪

型号:UT568F
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

UT568F是一款超声波成像仪,利用麦克风阵列技术波束形成技术获取声源分布数据,并配合高清摄像头实时采集视频画面,通过将声源分布数据同视频图像进行声像融合,把变化的声源动态的呈现在显示屏上。 搭载640x512 高像素红外热像仪,对被测物体观察温度变化情况直观高效发现线路故障、准确定位,帮助运维人员及早发现故障隐患排除故障,安排检修计划,保障电力系统平稳运行。

产品特点

UT568F产品主要特点

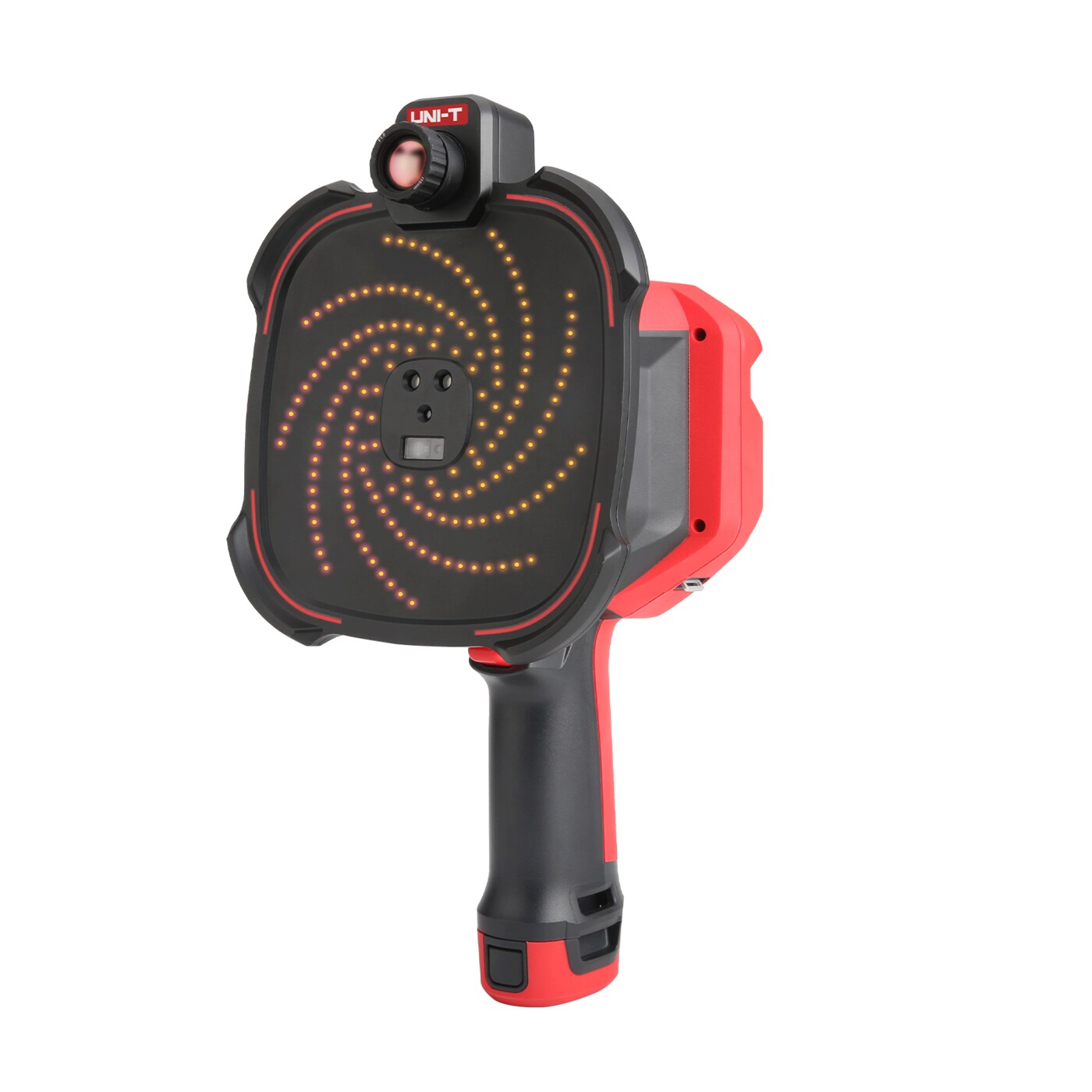

162个螺旋排列高灵敏度数字麦克风
声学检测:局部放电检测、气体泄漏检测、异响检测
成像频率范围:2kHz - 100kHz
0.3~ 150m定位距离
4.3寸彩色电容式触摸屏
1300万像素可见光相机
红外分辨率:640*512
测温范围:-20℃~550℃

其他型号

型号产品名称麦克风数量成像频率范围可见光像素测温范围红外分辨率视场角帧频对焦方式PC软件其它
UT568-187声学成像仪1872kHz - 100kHz1600万/////支持7.2V,6600mAh 可充锂电池
UT568-234声学成像仪2342kHz - 100kHz1600万/////支持7.2V,6600mAh 可充锂电池
UT568-345声学成像仪3452kHz - 100kHz1600万/////支持7.2V,6600mAh 可充锂电池
UT568A-384红外声成像仪3452kHz - 100kHz1600万-20℃~550℃384 x 28814.7°×11.0°25Hz手动调焦支持7.2V,6600mAh 可充锂电池
UT568A-640红外声成像仪3452kHz - 100kHz1600万-20℃~550℃640 x 51224.2°×19.5°25Hz手动调焦支持7.2V,6600mAh 可充锂电池
UT568F红外声学成像仪1622kHz - 100kHz1300万-20℃~550℃640×51220.09°(H)×19.37°(V)×30.56°(D)30Hz手动调焦支持7.2V,3300mA可充锂电池
UT568C Ex防爆声学成像仪1382kHz~100kHz1300万//25Hz/支持7.2V,3300mAh可充锂电池
UT568B声学成像仪1382kHz - 100kHz1300万//25Hz/支持7.2V,3300mAh可充锂电池

技术指标

UT568F红外声成像仪技术指标
产品型号UT568F
产品功能声学成像+红外热成像仪+激光测距功能
应用领域局部放电检测、气体泄漏检测、异响检测、温度检测
声学成像性能
麦克风数量162
麦克风类型高灵敏度数字MEMS麦克风
麦克风阵型螺旋式
阵列面尺寸约150mm
麦克风灵敏度-26dBFS@1kHz
成像声压级范围下限<20dB SPL 上限>120dB
信噪比64dB@1kHz
成像频率范围2kHz - 100kHz
定位距离0.3 - 150m
成像帧率25FPS
最小泄漏量0.5m,0.5MPa下最⼩可检测0.15ml/s的泄漏;1m, 0.5MPa下最⼩可检测0.2ml/s的泄漏
声音采样率200kHz
检测放电类型悬浮、电晕、沿面等放电方式测量
显示模式单声源,多声源,声场分布
镜头焦距3.4mm
检测放电类型悬浮、电晕、沿面等放电方式测量
红外成像性能
探测器类型非制冷氧化钒红外焦平面探测器
红外分辨率640x512
像元尺寸12μm
红外相应波段8~14μm
帧频30Hz
热敏感度/NETD<45mK(@f/1,300K)
调焦方式定焦
红外镜头定焦无热化
焦距18mm
对焦距离0.15m-∞远
光圈F1.0
视场角(H)20.09°×(V)19.37°×(D)30.56°
空间分辨率/IFOV0.66mrad
测温范围‘-20℃~+150℃,150℃~+550℃
测温精度士2℃或+2%(取最大值)【环境温度23℃±2℃】
测温分辨率0.01℃
测温方式中心点测温、全屏最高温、最低温显示
温度原始数据支持
设备性能参数
显示屏大小4.3寸,(彩色)电容式触摸屏
摄像头视角60°(H)x 40°(V)
摄像头像素1300万
接口Type-C,TF卡,耳机
温度范围-20°C - 50°C
防摔等级1米(带仪器箱包装)
拍照/录制视频及查看支持(视频录制最少5分钟),图片及视频支持录屏
无线连接支持WiFi、蓝牙
通讯接口支持USB数据传输、输出报告
注释文本、语音
存储容量TF卡128GB
激光测距30m
定位支持GPS 北斗(经纬度)
音频输出接口音频3.5mm
超声听音对超声波降频处理并通过耳机进行监听
聚焦功能将声学成像云图面积集中在一个小范围区域内显示,能够减少其他噪声云图的干扰
动态范围调节动态范围可调节云图大小,可方便发现更微小泄漏
文件管理功能支持新建/删除/切换测试目标文件夹
报告分析软件离线PC端软件报告自动生成;支持频谱图、PRPD图谱查看
语言中文
电源7.2V,3300mAh(电池Type-C充电)
重量约1.5kg
尺寸163×311×156mm
