产品概述

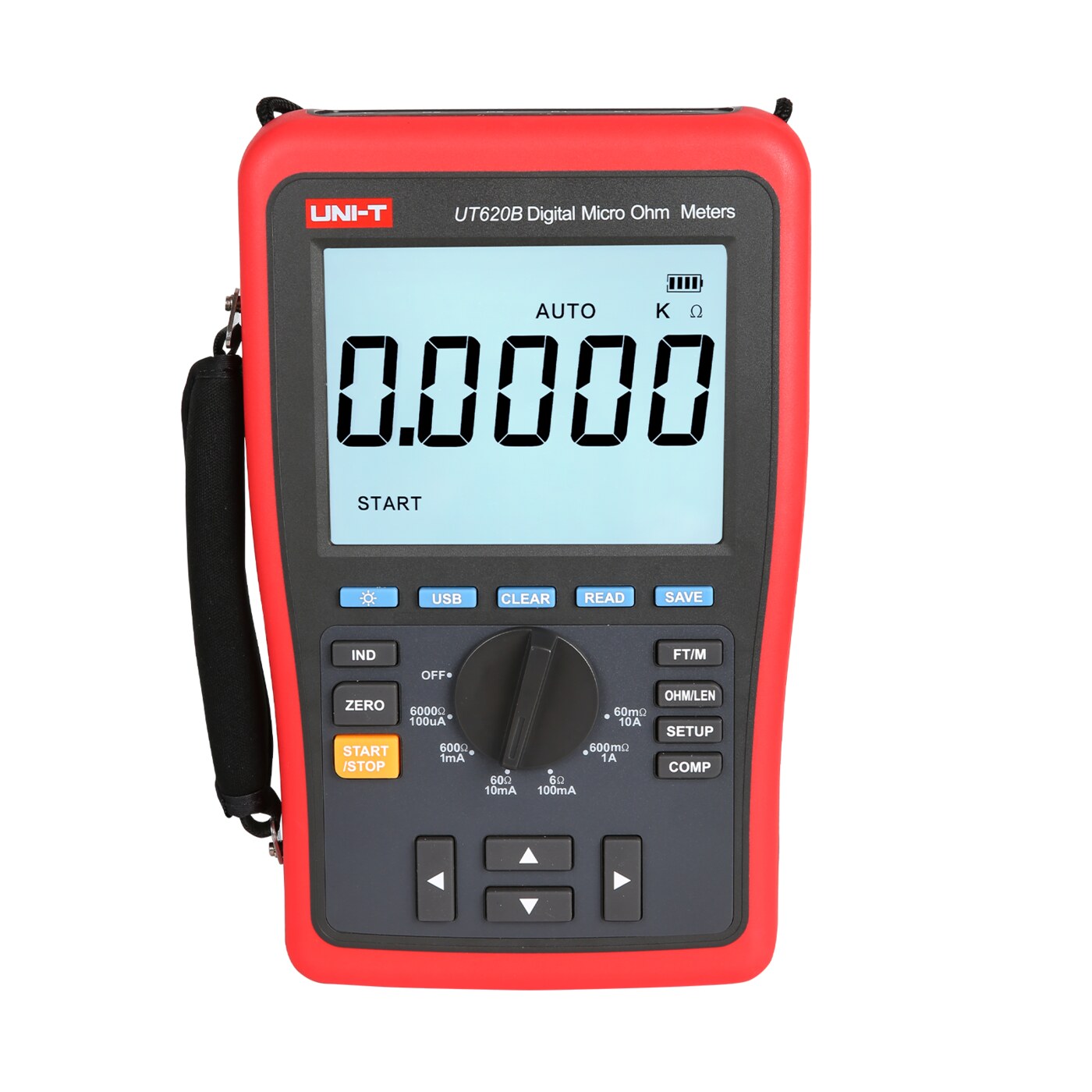

UT620系列便携式直流低电阻测试仪(毫欧表/微欧表)，采用四线测量技术专门用于测量直流低电阻的仪器。 UT620A测量电流达到5A 、10uΩ分辨率，UT620B测量电流达到10A 、1μΩ分辨率，可对各种线圈的电阻提供高精度的测量。该系列产品具有比较功能，能自动判断产品是否合格；电线长度估算功能（FT/M)，用测试结果来推断更长未知线缆的长度；USB接口输出，仪表能与PC双向交换数据；内置可充电锂电池，可循环使用等特点；便携性直流低电阻测试仪，可以用于窄小空间的室内环境，可方便地用于现场的故障排查。如：金属镀层电阻测量、电动机及小型变压器的绕组电阻测量、接地系统联结点的检测、电焊接点的完整性检测、断路器和开关的接触电阻测量和铁轨焊接点质量检测、接线端子与导线连接电阻测量、蓄电池并联连接检测、配电盘母线及导线接点检测、机械结合点测量测量开关及接插作、继电器等电器元件的接触电阻、测量金属材料。电阻和电线电缆的导线电阻。船、车的金属铆接电阻等
产品特点
最高10A直流恒流源输出，高达0.25%的精度，1μ? 分辨率

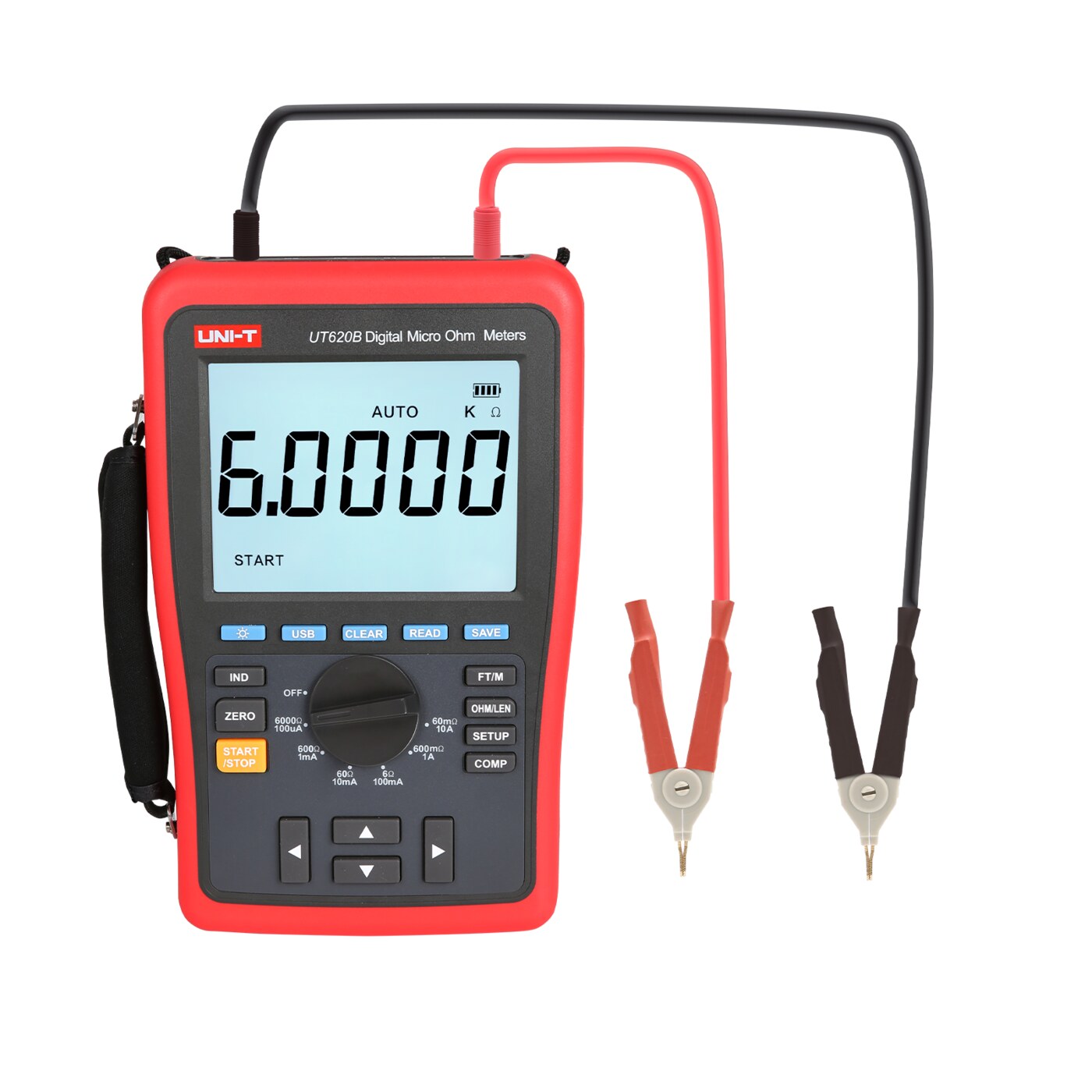

四线测试棒及四线鳄鱼夹（抵消线上的接触电阻），从而提供高精度测量；
可设定上下限比较测量，方便元件分选，自动判断测量对象是否合格；
独特设计电线长度测量功能，长度单位（米/英尺）自由转换；
内置可充电锂电池，使用寿命长；
1000条数据可以保存，读取，删除；
USB数据传输（免安装驱动），能与PC双向交换数据
数据保持功能，保持测量结果，随时读取
LCD背光灯功能，应对在黑暗环境下也能有效读数
ZERO清零功能，相对值测量模式
IND感性电阻测量模式
仪表符合CE欧洲共同体（European Union）标准
其他型号
| 型号 | 产品名称 | 显示位数 | 电阻 | 电流（A） | 电线长度测量 | 限值报警 | 数据储存 | 数据传输 | 其它 |
|---|---|---|---|---|---|---|---|---|---|
| UT620W | 20A 直流电阻测试仪 | 99999 | 100.0μΩ ~ 1.0000MΩ | 20A | 支持 | / | 9999 | USB通讯/蓝牙 | 可充锂电池/220V市电供电 |
| UT620C+ | 直流低电阻测试仪 | 9999.9 | 0.001mΩ~300.0KΩ | 1A | 不支持 | 不支持 | 499组 | USB通讯 | 可充锂电池 |
| UT620B | 直流低电阻测试仪 | 60000 | 60.00mΩ~6.00.0KΩ | 10A | 支持 | 支持 | 1000组 | USB通讯 | 可充锂电池 |
| UT620A | 直流低电阻测试仪 | 60000 | 120.00mΩ~6.00.0KΩ | 5A | 支持 | 支持 | 1000组 | USB通讯 | 可充锂电池 |
| UT620F | 三通道直流电阻测试仪 | 10000 | 0.1000mΩ~5000Ω | 20A | / | / | 500组 | USB接口通信及U盘接贝保存数据 | 220V供电 |
| UT620E | 直流电阻测试仪 | 10000 | 1000.0KΩ | 20A | / | / | 800组 | USB通讯/蓝牙 | 可充锂电池 |
| UT620T | 直流低电阻测试仪 | 99999 | 100.0μΩ ~ 1.0000MΩ | 10A | 支持 | / | 9999 | USB通讯/蓝牙 | 可充锂电池/220V市电供电 |
| UT623A | 手持式回路电阻测试仪 | / | 0.1μΩ~1000.0mΩ | 100A | / | 有 | 200组 | USB/蓝牙通讯 | 亮度调节/温度过高提示 |
| UT625A | 回路电阻测试仪 | / | 0.1μΩ~1000mΩ | 100A | / | / | 200组 | USB通讯 | 打印功能 |
| UT625B | 回路电阻测试仪 | / | 0.1μΩ~2000mΩ | 200A | / | / | 200组 | USB通讯 | 打印功能 |
技术指标
测量范围 | |||||||||
量程 | 分辨力 | 准确度±(a%读数+b字数) | 说明 | ||||||
6.0000KΩ/100uA | 0.1Ω | ±(0.25%＋30dgts) | |||||||
600.00Ω/1mA | 0.01Ω | ±(0.25%＋25dgts) | |||||||
60.000Ω/10mA | 1mΩ | ±(0.25%＋20dgts) | |||||||
6.0000 Ω/100mA | 0.1mΩ | ||||||||
600.00mΩ/1A | 0.01mΩ | 1A以上电流连续测量时间建议不要超过1分钟 | |||||||
60.000mΩ/10A | 0.001mΩ | ±(0.25%＋25dgts) | |||||||
电池电压显示 | 支持 | ||||||||
按键描述 | |||||||||
按键名 | 功能描述 | ||||||||
STATR/HOLD | 开始测量(STATR)与数据保持（HOLD) | ||||||||
ZERO | 在测量时按下此键清零 | ||||||||
IND | 感性电阻（电感）测量模式(仅供参考） | ||||||||
背光 | 支持 | ||||||||
USB | USB通信按键 | ||||||||
CLEAR | 上下限对比功能，数据可选，可单个删除 | ||||||||
READ | 数据读取 | ||||||||
SAVE | 数据保存 | ||||||||
FT/M | 英尺/米 | ||||||||
OHM/LEN | 电阻测量/长度测量 | ||||||||
SETUP | 设定比较数据，共30组 | ||||||||
COMP | 上下限对比功能，数据可选，可单个删除 | ||||||||
前后上下 | 数据操作时，前后数据前后移位，上下键数据加减 | ||||||||
其它功能 | |||||||||
四线测量 | 支持 | ||||||||
电线长度测量 | 支持 | ||||||||
可设定上下限报警30条 | 支持 | ||||||||
背光 | 支持 | ||||||||
相对值(zero) | 支持 | ||||||||
存储数据1000个，可单个删除 | 支持 | ||||||||
低电压显示 | 支持 | ||||||||
电源 | 锂电池7.4V4000mAh可充电 | ||||||||
LCD尺寸 | 116mm×87.5mm | ||||||||
机身重量 | 1.5kg | ||||||||
机身尺寸 | 268mm×168mm×60mm | ||||||||
标准配件 | 1：凯氏夹测试线（红黑）1对 2：电源适配器 1个 3：USB线 | ||||||||
标准包装 | 彩盒、保修卡、说明书（光盘） | ||||||||
可选配件 | 四线测试探针（红黑）1对 | ||||||||
