产品概述

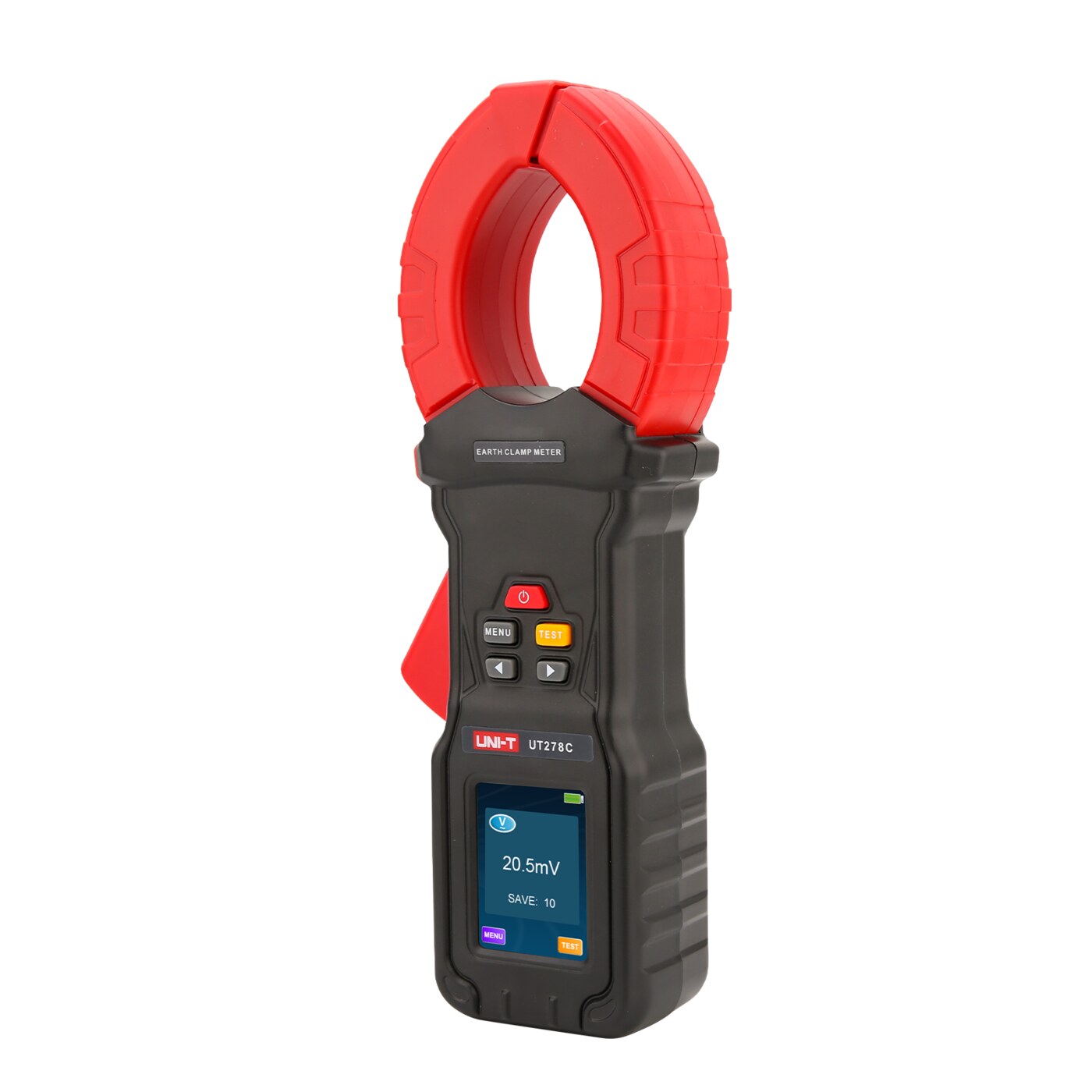

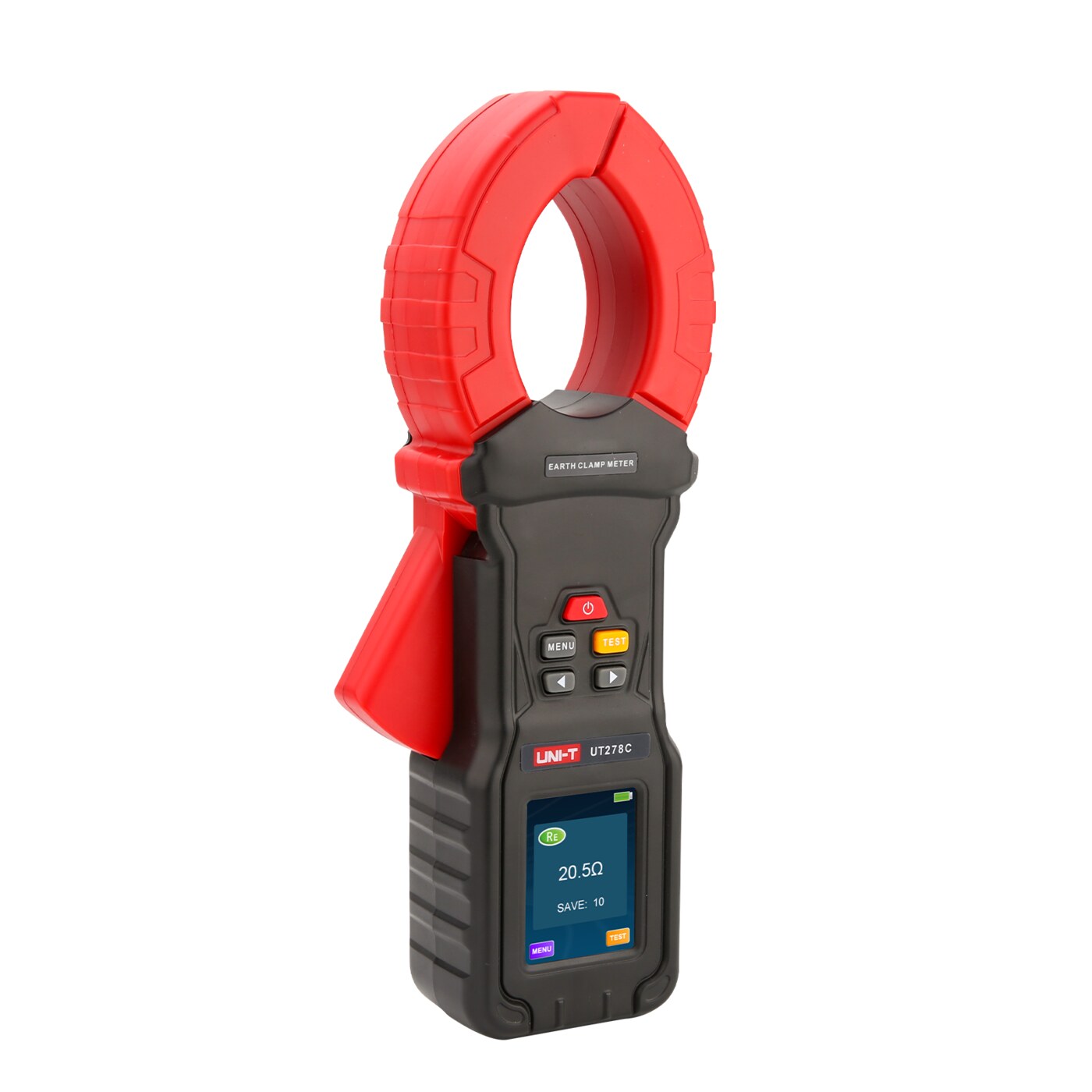

地桩式钳形接地电阻测试仪又名回路电阻测试仪，用于接地电阻的测试。本仪表使用全新2. 4.寸豪华彩屏设计、具有钳形电阻，三四线电阻，交流电压，电流测量功能、同时还具有数据存储、数据查阅、报警、自动关机等功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便, 准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等接地电阻。 地桩式钳形接地电阻测试仪由微处理器控制，可准确检测接地电阻。其使用了快速滤波技术可将干扰减至最小。同时带有数据存储和数据上传等功能。
产品特点
2. 4.寸彩屏设计
地桩式接地电阻测量（三四线测量）
钳形接地电阻测量
漏电流及负载电流测量
接地电压测量
土壤电阻率测量
蜂鸣报警功能（可设置）
USB数据传输,500组数据存储
内置可充锂电池
其他型号
| 型号 | 产品名称 | 接地电阻（AC） | 测量方式 | 数据传输 | 数据存储 | 电源 | 其它 |
|---|---|---|---|---|---|---|---|
| UT572B | 接地电阻测试仪 | 二三四线法：0.00kΩ～200.00kΩ | 二三四线法测量接地电阻(R～) | USB数据传输、蓝牙APP | 500组 | DC 10.95V可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量 |
| UT273C | 钳形接地电阻测试仪 | 0.010~1200Ω | 互感式测量 | USB数据传输/蓝牙传输 | 500组 | 1.5V AA^4PCS | / |
| UT273B | 钳形接地电阻测试仪 | 0.010~600Ω | 互感式测量 | USB数据传输 | 500组 | 1.5V AA^4PCS | / |
| UT575A+ | 双钳多功能接地电阻测试仪 | 二三四线法：0.001kΩ～200.00kΩ、选择法：0.00Ω~3.000KΩ、双钳法：0.00Ω~200Ω | 二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～) | USB数据传输、蓝牙APP | 500组 | DC 10.95V可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量、接地电流测量 |
| UT522 | 接地电阻测试仪 | 0～4000Ω | 精密的三线式测量，简易的二线式测量 | / | 20组 | 1.5V 电池（5#）× 6 | 交流接地电压：0～400V、显示位数：4000、 |
| UT521 | 接地电阻测试仪 | 0～2000Ω | 精密三线式测量，简易的二线式测量 | / | 20组 | 1.5V 电池（5#）× 6 | 接地电压：0～200V/显示位数：2000 |
| UT275A | 钳形接地电阻测试仪 | 0.010~1200Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.01mA~30.0A |
| UT272A | 钳形接地电阻测试仪 | 0.010~400Ω | 互感式测量 | / | 500组 | 1.5V AA *4PCS | / |
| UT273A | 钳形接地电阻测试仪 | 0.010~300Ω | 互感式测量 | USB数据传输 | 500组 | 1.5V AA^4PCS | / |
| UT271C | 钳形接地电阻测试仪 | 0.010~1000Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | 0.01mA~20.0A |
| UT271B | 钳形接地电阻测试仪 | 0.010~500Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | 0.01mA~20.0A |
| UT271A | 钳形接地电阻测试仪 | 0.010~300Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | / |
| UT275+ | 钳形接地电阻测试仪 | 0.010Ω~1000Ω | 钳式测量法 | USB数据传输/蓝牙APP数据传输 | 500组 | DC 6V（4节5号键性电池） | 0.00mA-20.0A |
| UT273+ | 钳形接地电阻测试仪 | 0.010Ω~600Ω | 钳式测量法 | USB数据传输 | 500组 | DC 6V（4节5号键性电池） | 0.00mA-20.0A |
| UT272+ | 钳形接地电阻测试仪 | 0.010Ω~200Ω | 钳式测量法 | USB数据传输 | 500组 | DC 6V（4节5号键性电池） | / |
| UT273 | 钳形接地电阻测试仪 | 600～1000Ω | / | / | 30组 | 1.5V电池(5#) x4 | / |
| UT576A | 大型地网接地电阻测试仪 | 0.030～2000Ω | 四线测试、三线测试、两线测试 | / | 100组 | 外接220V供电 | 接地电阻测量、土壤电阻率测量、跨步电压测量、分布电势测量、接触电压测量 |
| UT575B | 双钳多功能接地电阻测试仪 | 二三四线法：3.00kΩ～300.00kΩ、选择法：300Ω～3000Ω、双钳法：30Ω～100Ω | 二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～) | USB数据传输、蓝牙APP（安卓版） | 2000组 | DC 7.4V 2600mAh 可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量、接地电流测量 |
| UT575A | 双钳多功能接地电阻测试仪 | 0.00Ω~30.00KΩ | 精密4线、三线法、简易二线、选择法、双钳法测量接地电阻 | USB数据传输 | 500组 | DC 6V 铅酸蓄电池 | 直流电阻测试、土壤电阻率、接地电压、交流电流 |
| UT572 | 接地电阻测试仪 | 4Ω~40KΩ | 二线、三线、四线式测试 | / | 20组 | 1.5V 5号碱性电池（LR6）×8 | 土壤电阻率测量 |
| UT523A | 接地电阻测试仪 | 0.00Ω~30.00KΩ | 精密4线法、3线法和简易2线法测量接地电阻 | USB数据传输 | 300组 | DC 9V 碱性干电池LR14 1.5V 6节 | 土壤电阻率测试、接地电压测试 |
| UT278D | 地桩式钳形接地电阻测试仪 | 钳式测量：2000Ω/地桩式测量：30kΩ | 钳式测量法//地桩式测量法 | USB数据传输/蓝牙无线传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~60A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT278C | 地桩式钳形接地电阻测试仪 | 钳式测量：1800Ω/地桩式测量：30kΩ | 钳式测量法//地桩式测量法 | USB数据传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~50A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT278B | 地桩式钳形接地电阻测试仪 | 钳式测量：1500Ω/地桩式测量：3000Ω | 钳式测量法//地桩式测量法 | USB数据传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~40A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT276C | 工业钳形表 | 0.010~1800Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.1mA~40.0A |
| UT276B | 工业钳形表 | 0.010~1200Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.01mA~20.0A |
| UT278A+ | 钳形接地电阻测试仪 | 0~1200Ω | 互感夹钳接地电阻测试 | / | 300 | DC 6V（4节5号碱性电池） | 电流测试0~20A、漏电流检测、电流电阻同屏显示、钳口尺寸32mm |
| UT276A+ | 钳形接地电阻测试仪 | 0.01~500Ω | 互感夹钳接地电阻测试 | / | 300 | DC 6V（四节碱性干电池） | 钳口尺寸 32mm |
| UT278R | 接地电阻在线检测仪 | 0.010~2000Ω | 简易两线法、四线法 | RS485 | 400组 | 12V±IVDC | 接地电压：0~600V AC |
技术指标
| 型号 | UT278C |
| 钳形电阻量程 | 0.00Ω-1800Ω |
| 泄漏电流量程 | 0.000mA-50A |
| 电流分辨率 | 1uA |
| 三四线法量程 | 0.00Ω-30kΩ |
| 土壤电阻率量程 | 0.00Ω-9999kΩm |
| 接地电压量程 | 600V |
| 内置充电电池 | √ |
| TFT 彩屏显示 | √ |
| USB 数据上传功能 | √ |
| 数据存储 | 500组 |
| 电池电量实时指标 | √ |
| 背 光 | √ |
| 报警功能 | √ |
| 电池电压低指示 | √ |
| 过载保护 | √ |
| 技术规格 | |
| 功能 | 接地电阻测试、回路电阻测试、交流电流测试、交流电压测试 |
| 精度保证温度湿度 | 23℃±5℃，75%rh 以下 |
| 电源 | DC 3.7V 锂电池 |
| 电阻分辨率 | 0.01Ω |
| 电流分辨率 | 0.001mA |
| 电压分辨率 | 0.01V |
| 钳口尺寸 | 68mm |
| 显示模式 | 2.4 寸彩色液晶屏 |
| LCD 尺寸 | 46mm×29mm |
| 仪表尺寸 | 长宽高：273mm×106mm×53mm |
| 测量时间 | 1 次/秒 |
| USB 接口 | 具有 USB 接口，存储数据可以上传电脑，保存打印 |
| 通 讯 线 | USB 通讯线 1 条 |
| 数据存储 | 最大 500 组数据，显示“FULL”符号表示存储已满 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 报警功能 | 测量值超出报警设定值时发出报警提示 |
| 电池电压 | 电池电量实时显示，电池电压低时提醒及时充电 |
| 自动关机 | 开机 15 分钟后自动关机 |
| 功耗 | 750mA MAX |
| 质量 | 仪表：975g (含电池) |
| 工作温湿度 | -10℃～50℃；80%rh 以下 |
| 存放温湿度 | -10℃～60℃；70%rh 以下 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间 500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 外部磁场 | ＜40A/m |
| 外部电场 | ＜1V/m |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度 2)； |
| IEC61010-031；IEC61557-1(接地电阻)； | |
