UT689B智能管线探测仪

型号:UT689B
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

智能管线探测仪又名管线仪、路径仪,是一款综合性能很强的路径探测仪器。具有管线路径探测、电缆识别、故障查找等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、A字架(选配)等组成。智能管线探测仪能在非开挖的情况下,用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波技术、具有抗干扰能力,能精准定位和测深,适用于地下各种金属管线的探测 和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测,是管道维护单位的必备仪器之一。

产品特点

UT689B产品主要特点

多种探测模式:经典定位模式,导线巡航模式,信号畸变测量模式;
经典定位模式:罗盘、方向和信号幅值显示,直观显示管线左右方向。
导线巡航模式:360°全方位管线路径指示,连续显示深度0-20m 、电流和管线相对位置。界面简洁直观,无需经验即可进行操作
信号畸变模式:可显示历史信号强度曲线,通过观察不同位置信号强度曲线的变化,寻找线缆位置。
电流方向判定(部分频率),可通过标定电流方向,排除邻线干扰,防止跟踪错误。
内置扫频测试功能,用户可通过扫频结果选择合适的信号频率进行管线测量,避免同频干扰。
全数字化高精度采样处理:稳定可靠,高灵敏度,接收通频带,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频和谐波干扰。
多种探测频率:11种主动探测频率和2种被动探测频率。
发射机多种信号输出方式:直连输出、卡钳耦合、感应法。
发射机数字放大功率输出,全自动阻抗匹配,全自动保护。
带电电缆识别、停电电缆识别
可标定电缆数量:1~20条
直连法:一般可以达到线缆长度0~20公里,
耦合法:一般可以达到线缆长度0~10公里,
可充锂电池供电:发射机 10.8V 6000mAh 接收机 8.4V 5000mAh

其他型号

型号产品名称识别方式显示模式电压电流发射钳内径线圈内径其它
UT689B智能管线探测仪带电电缆、停电电缆路径探测及识别发射机:5寸LCD彩屏液晶/接收机:4.3寸真彩液晶屏显示,彩色图标指示//125mm200mm可标定电缆数量:1~20条
UT263B+智能带电电缆识别仪带电识别、停电识别发射机:LCD实时显示剩余电池电压/接收机:3.5寸真彩液晶屏显示,彩色图标指示//125mm200mm可标定电缆数量:1~20条
UT263A电缆识别仪停电识别发射机LCD显示/接收机3.5寸真彩液晶屏显示AC 600V//200mm/

技术指标

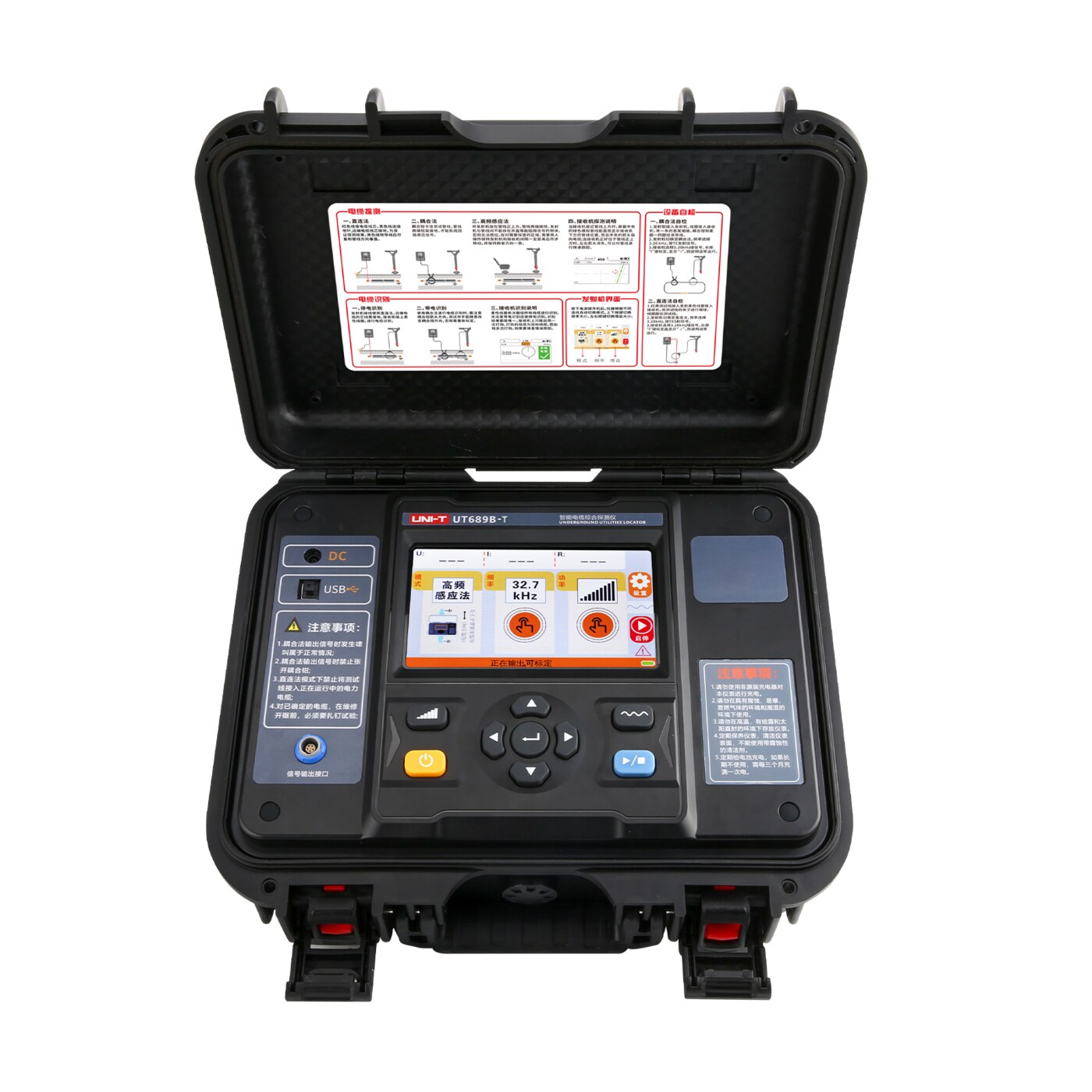

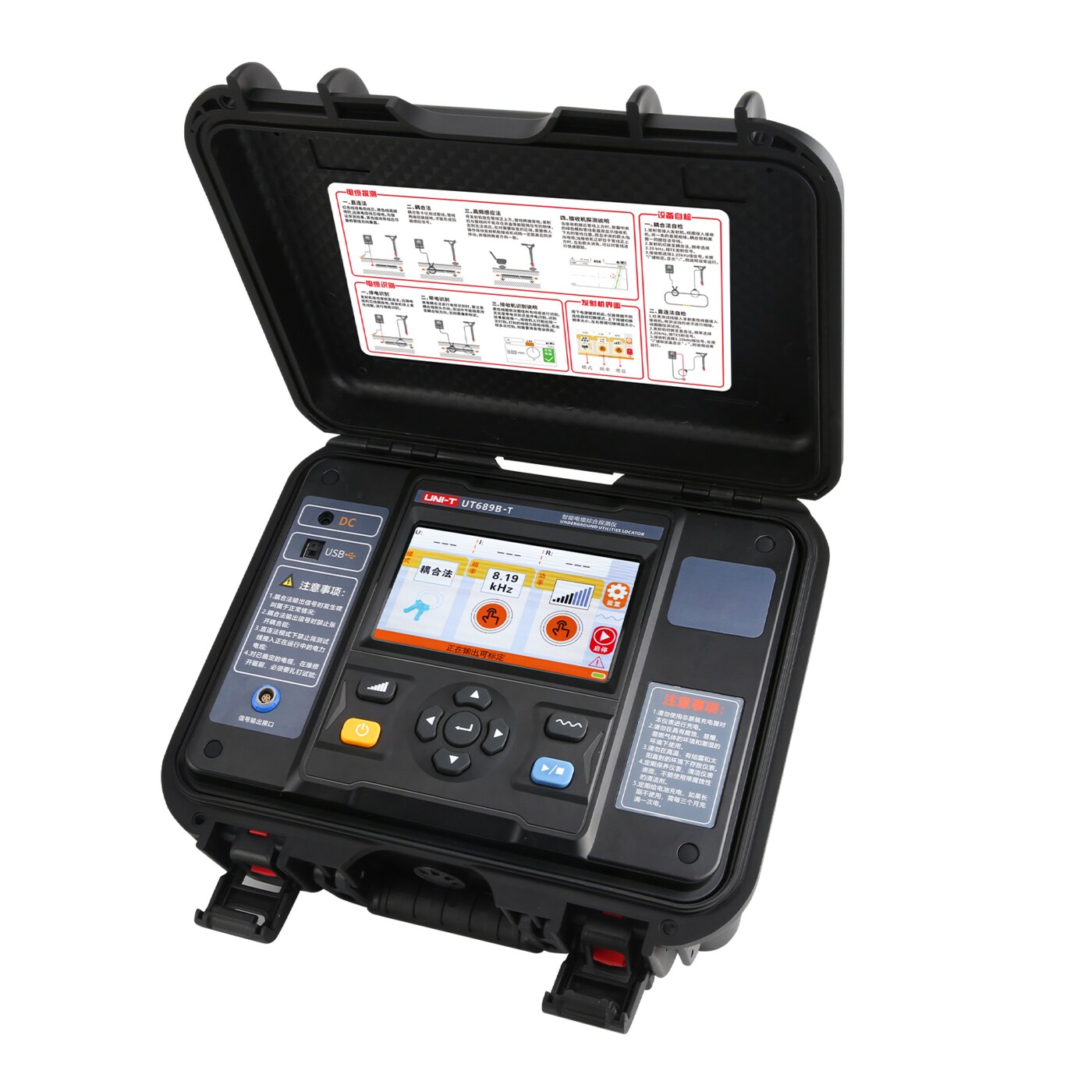

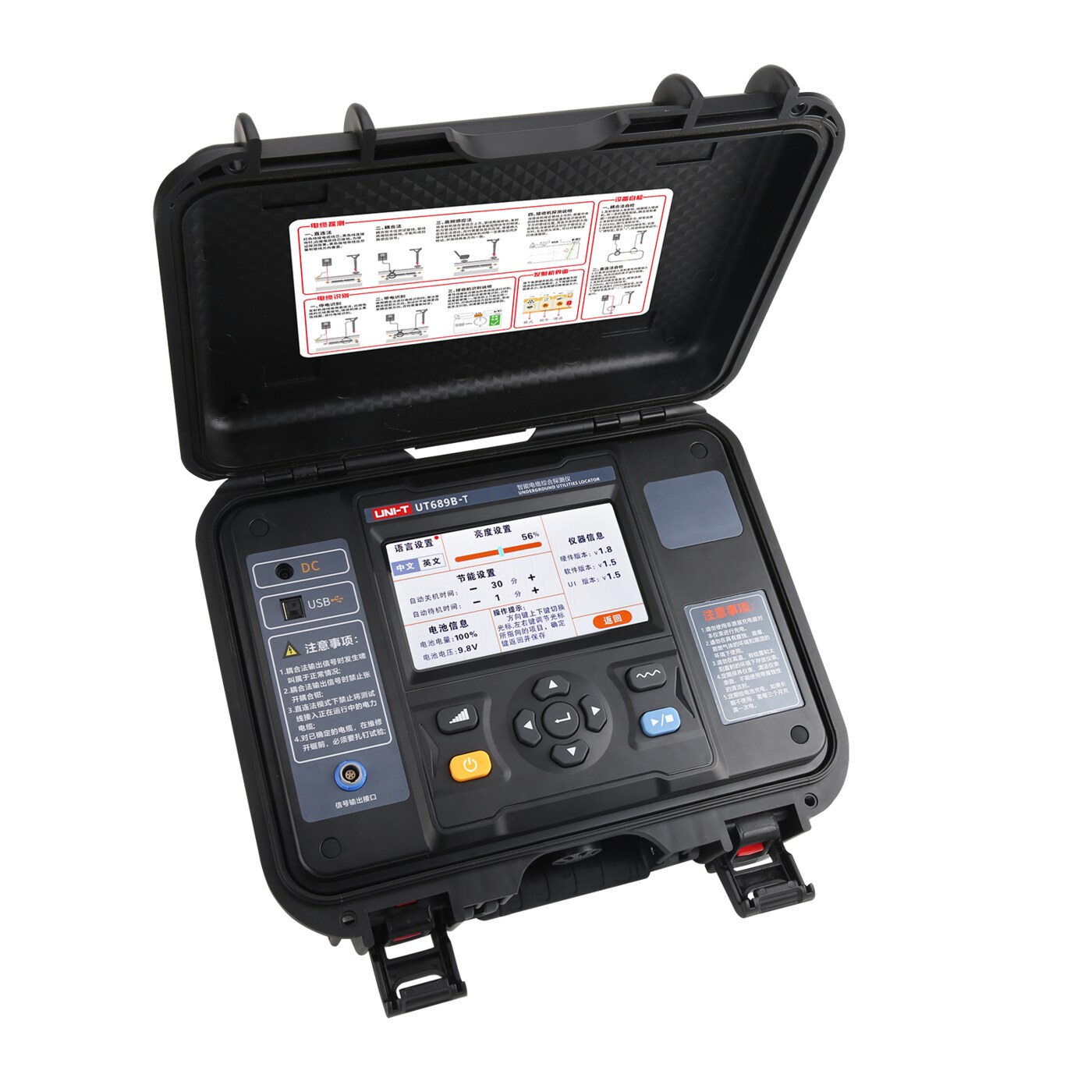

发射机技术指标
功 能多种频率信号发射方式
电 源10.8V可充锂电池 6000mAh
输出方式直连法、耦合法、感应法
输出频率640Hz,1.28kHz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10.2kHz,32.7kHz,65.6kHz,81.9kHz,197kHz
输出模式自动识别,根据不同配件自动识别
输出功率15W max,9档可调
阻 抗全自动实时阻抗匹配和保护功能
直连输出电压150Vpp max
电路保护具有过载和短路保护
液 晶5寸LCD彩屏液晶
触 摸有,电容触摸
仪表尺寸约320mm(长)×275mm(宽)×145mm(高)
质 量发射机约3.85kg;发射钳约1.18kg
充电器DC 11.1V 3A
发射钳尺寸长宽厚297mm×194mm×39mm
发射钳内径φ125mm
发射钳线长3m
测试线红色测试线3m,黑色测试线3m
连接接口USB接口、DC接口、航空插座
抗 压发射机采用一体化专用工具箱式设计,箱体能承受约200kg的压力
耐 压AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性IEC61326(EMC)
适合安规IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)
接收机技术指标
功 能管线探测(线缆位置跟踪、方向显示、深度测量、电流测量)、电缆识别、
电 源8.4V可充锂电池 5000mAh
输入方式内置接收线圈、柔性卡钳、A字架(选配功能)
接收频率主动探测频率:640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz
工频被动探测频率:50Hz、60Hz、250Hz
射频被动探测频段:中心频率分为32.7kHz、65.6kHz、81.9kHz、197kHz
管线探测模式宽峰法、窄峰法、音谷法
管线探测显示经典定位模式,导线巡航模式,信号畸变测量模式
管线探测直连法:一般可以达到线缆长度0~20公里,主要由接地电阻、线缆电阻和线缆埋地深度决定
检测范围耦合法:一般可以达到线缆长度0~10公里,主要由接地电阻、线缆电阻和线缆埋地深度决定
感应法:适用于埋地深度小于2m的线缆
深度和电流实时显示电缆深度和电流值
管线测量深度0-20m
深度精度平面位置精确定位精度:目标电缆或管线的中心轴线位置:
±5%(埋深在0-3m)-10%(埋深在3m-20m)
正误提示排除邻近电缆干扰,在测量有邻近电缆时,根据邻近电缆反馈的不同信号强度与测量电流相位可以区分邻近电缆的测量,在跟踪电缆的过程中,观察相位表盘和指针指向,区分被测线缆和邻近线缆
声音指示随信号强度变化的调频音调
抗干扰显示绿色:无干扰 蓝色:良好(结果可信) 红色:严重干扰(结果不可信)
抗干扰能力极窄的接收频带,独特的数字处理方法,能充分抑制邻近运行电缆及管道的工频及谐波干扰
干扰距离使用耦合法和感应法时,发射机均会在近距离内产生干扰,干扰的距离和发射功率及频率有关,功率越大、频率越高则干扰越强。
接收机不受发射机干扰的最小距离往往需要试验确定:
管线探测:耦合法5m之外,感应法20m之外可确认为无干扰
电缆识别:耦合法2~5m之外可确认为无干扰
电缆识别鉴别方式:柔性卡钳智能鉴别;
可标定电缆数量:1~20条;
标定值:接收信号与发射信号的电流百分比在标定值75%~135%之间为识别成功条件之一;
方向性:发射钳、接收钳与加载信号必须方向一致,为识别成功的条件之一
电缆识别直连法:可识别回路电阻为0Ω~8kΩ的信号 (一般可以达到线缆长度0~20公里,主要由接地电阻与线缆电阻决定)
检测范围耦合法:可识别回路电阻为0Ω~1kΩ的信号;(一般可以达到线缆长度0~6公里,主要由接地电阻与线缆电阻决定)
液 晶4.3寸LCD彩屏液晶(高亮屏),阳光下可见
触 摸有,电容触摸
尺 寸约350mm(长)×155mm(宽)×700mm(高)
质 量约2kg
连接接口Type-C USB接口、航空插座
线圈内径φ200mm(可以根据需要定制更大口径)
工作温湿度-10℃~40℃;80%Rh以下
存放温湿度-10℃~50℃;≤95%RH, 无结露
耐 压AC2000V/rms(外壳前后两端之前)
适合安规IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2
