规格参数
产品概述

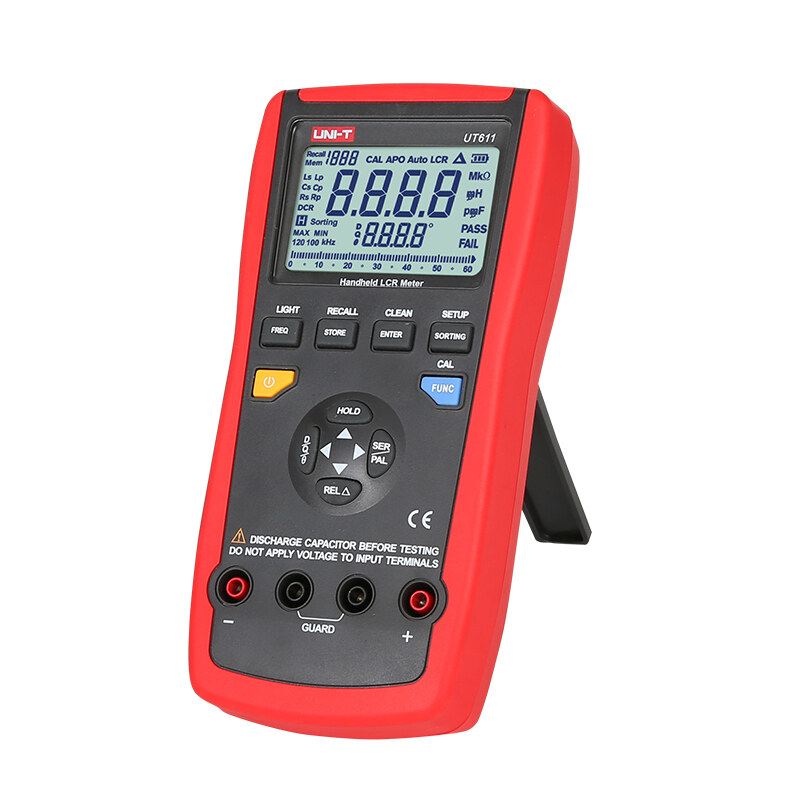

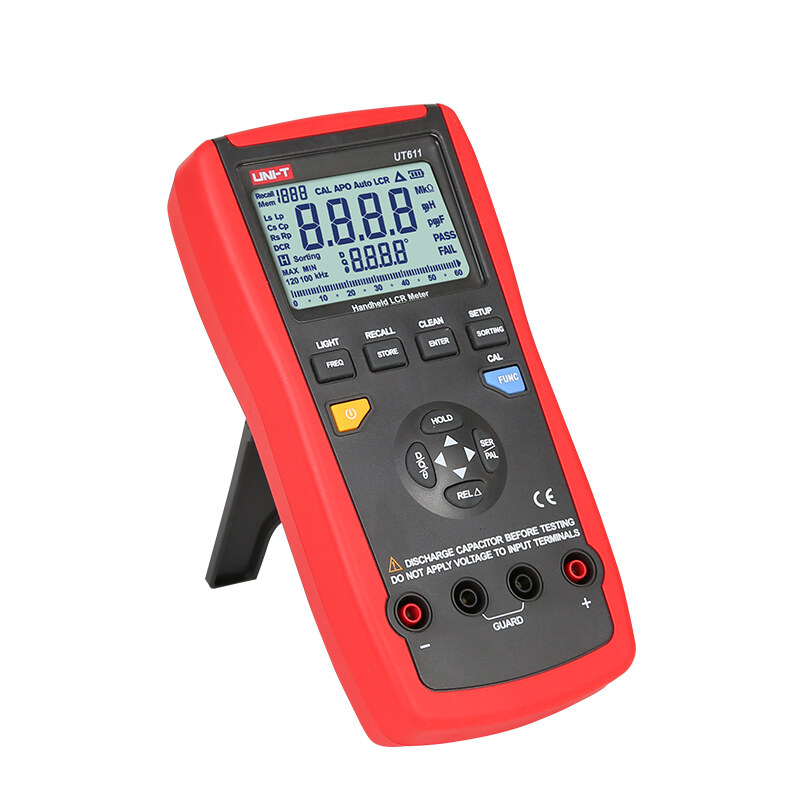

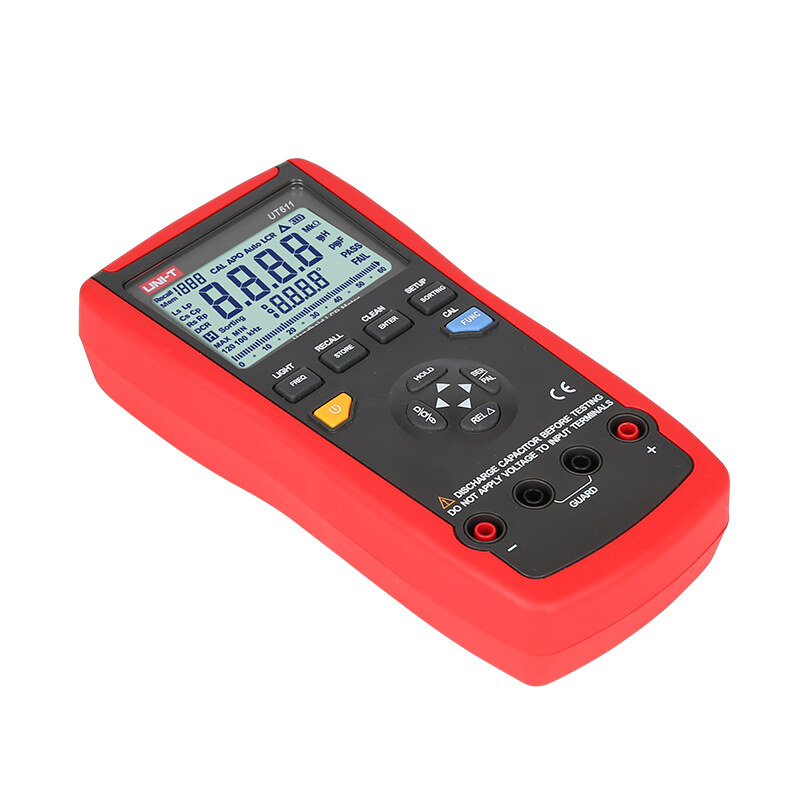

UT610系列LCR数字电桥表能准确并稳定地测定各种电子元件参数，主要是用来测试电感、电容、电阻的测试仪。该系列具有串/并联测量模式选择，测量元器件品质因数、损耗、相位角、等效电阻测量和直流电阻测量；电感、电容、电阻交流模式下其能够提供多达5种测量频率，更能满足实际需要。UT610系列具有功能直接、操作简便等特点，能以较低的预算来满足生产线质量保证、进货检验、电子维修业对器件的测试要求
产品特点
5999/999次计数双液晶显示屏，带30段模拟条显示
LCR自动识别/手动测量模式选择
串联/并联测量模式选择
4种测试频率选择（100Hz/120Hz/1KHz/10KHz）
损耗因数（D）、品质因数（Q）、相位角（θ）、等效串联电阻（ESR）、等效并联电阻（EPR）、DCR直流电阻参数测量
DCR直流电阻测量
开路/短路校准补偿，可有效降低因测试线带来的分布参数干扰
筛选测量模式，用于快速筛选主参在一定范围的原件
1000组数据存储/回读功能
相对值测量模式
数据保持、LCD背光灯、自动关机功能，
仪表符合CE欧洲共同体（European Union）标准
其他型号
| 型号 | 产品名称 | 显示位数 | 电感 | 电阻 | 测试参数 | 测量频率 | 数据传输 | 其它 |
|---|---|---|---|---|---|---|---|---|
| UT603 | 电感电容表 | 1999 | 2mH/20mH/200mH/2H/20H | 200Ω/2KΩ/20KΩ/200KΩ/2MΩ/20MΩ | / | 不可选 | / | 600uF电容测量/二极管/三极管 |
| UT601 | 电感电容表 | 1999 | / | 20Ω/200Ω/2KΩ/20KΩ/200KΩ/2MΩ/20MΩ/200MΩ/2000MΩ | / | 不可调 | / | 20mF电容测量/二极管/三极管 |
| UT705 | 回路校准仪 | / | / | / | / | / | / | 测量功能：直流电压，直流电流，环路电流；输出功能：直流电流，变送器模拟电流 |
| UT701 | 温度校准仪 | / | / | / | / | / | / | 输出功能：直流电压，电阻，热电偶，热电阻 |
| UT622E | LCR数字电桥 | 99999 | 0.0μH--99.999H | 0.0000Ω--9.9999MΩ | 主L/C/R/Z/DCR 副 D/Q/θ/ESR | 100Hz，120Hz，1kHz，10kHz，100kHz可选） | USB接口/PC数据记录：60000/USB数据传输 | 0.000pF--99.999μF电容测量 |
| UT622C | LCR数字电桥 | 99999 | 0.0μH--99.999H | 0.0000Ω--9.9999MΩ | 主L/C/R/Z 副D/Q/θ/ESR | 100Hz，120Hz，1kHz，10kHz，100kHz（可选） | USB接口/PC数据记录：60000/USB数据传输 | 0.000pF--99.999μF电容测量 |
| UT622A | LCR数字电桥 | 99999 | 0.0μH--9999.9H | 0.0000Ω--99.999MΩ | 主L/C/R/Z 副D/Q/θ/ESR | 100Hz/120Hz/1KHz/10KHz（可选） | Mini USB线数据传输 | 0.00pF--999.99mF电容测量 |
| UT612 | LCR数字电桥 | 19999 | 20uH～2000H | 20Ω～200MΩ | L/C/R/DCR/Q/D/θ | 100Hz/120Hz/1KHz/10KHz/100KHz(可选) | USB接口/PC数据记录：60000/USB数据传输 | 20mF电容测量 |
| UT611 | LCR电桥 | 5999 | 600uH～200H | 60Ω～20MΩ | L/C/R/DCR/Q/D/θ | 100Hz/120Hz/1KHz/10KHz(可选) | / | 10mF电容测量 |
| UT725 | 多功能过程校准仪 | 20000 | / | / | 直流电压、直流电流、电阻、热电偶、热电阻、通断、脉冲测试 | / | 有 | / |
| UT715 | 多功能过程校准仪 | 20000 | / | / | 直流电压、直流电流、频率、通断测量 | / | 有 | / |
| UT714 | 多功能温度校准仪 | 20000 | / | / | 直流电压、电阻、热电偶、热电阻、通断 | / | 有 | / |
技术指标
| 基本功能 | 量程 | 最高精度 |
| 型号 | UT611 | |
| 电感 (H) | 600uH～200H | ±(0.5%+5) |
| 电容 (F) | 600pF～10mF | ±(0.5%+5) |
| 电阻 (Ω) | 60Ω～20MΩ | ±(0.5%+5) |
| 测试频率 (Hz) | 100Hz/120Hz/1KHz/10KHz | √ |
| 测试电压 | 0.5Vrms | √ |
| 测试参数 | L/C/R/DCR/Q/D/θ | √ |
| 特殊功能 | ||
| 最大显示 | 6000 | |
| D/Q最大显示 | 6000 | |
| D/Q分辨率 | 0.001 | √ |
| 自动量程 | √ | |
| 实时显示测试频率 | √ | |
| 测量模式 | 串联/并联 | √ |
| 自动关机 | √ | |
| 低电压显示 | ≤6.8V | √ |
| 数字保持 | √ | |
| 相对测量 | √ | |
| 数据存储 | 1000 | |
| LCD 背光 | √ | |
| 模拟条 | 31段 | |
| 筛选功能 | √ | |
| 校准功能 | √ | |
| 输出阻抗 | 120Ω | √ |
| LCR自动识别测量 | √ | |
| 一般特征 | ||
| 电源 | 9V电池(6F22) | |
| LCD尺寸 | 40 X 63mm | |
| 机身颜色 | 红色 + 灰色 | |
| 机身重量 | 374g | |
| 机身尺寸 | 96 X 193 X 47mm | |
| 标准配件 | 电池、SMD测试钳、USB数据线、转接插座 | |
| 标准包装 | 彩盒、说明书、保修卡 | |
| 标准包装数量 | 24台 | |
| 标准包装尺寸 | 610mm X 450mm X 355mm | |
| 标准包装箱毛重 | 22.3Kg | |
