产品概述

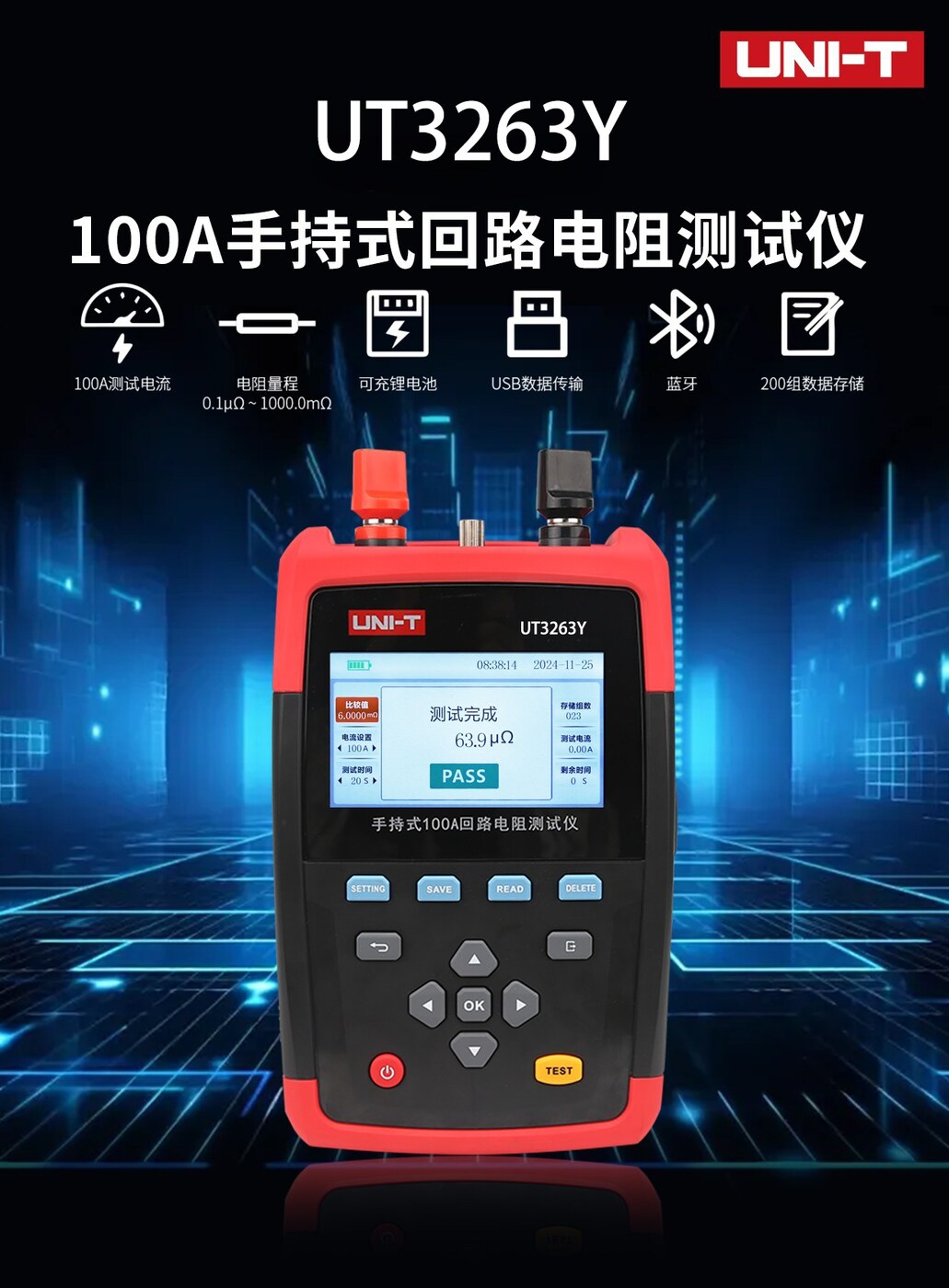

UT3263Y回路电阻测试仪是一种专门用于测量电气回路（如断路器、开关、母线、电缆接头等）接触电阻或回路电阻的仪器。采用开尔文四线法测量，安全精密可靠。最大测试电流100A直流，步幅5A；可在 100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，最大组数为 200组，保存的数据可通过USB与上位机通讯，将数据上传至电脑保存；也可通过蓝牙通讯（选配）与移动端连接，导出测试数据。 广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等设备回路电阻测量。

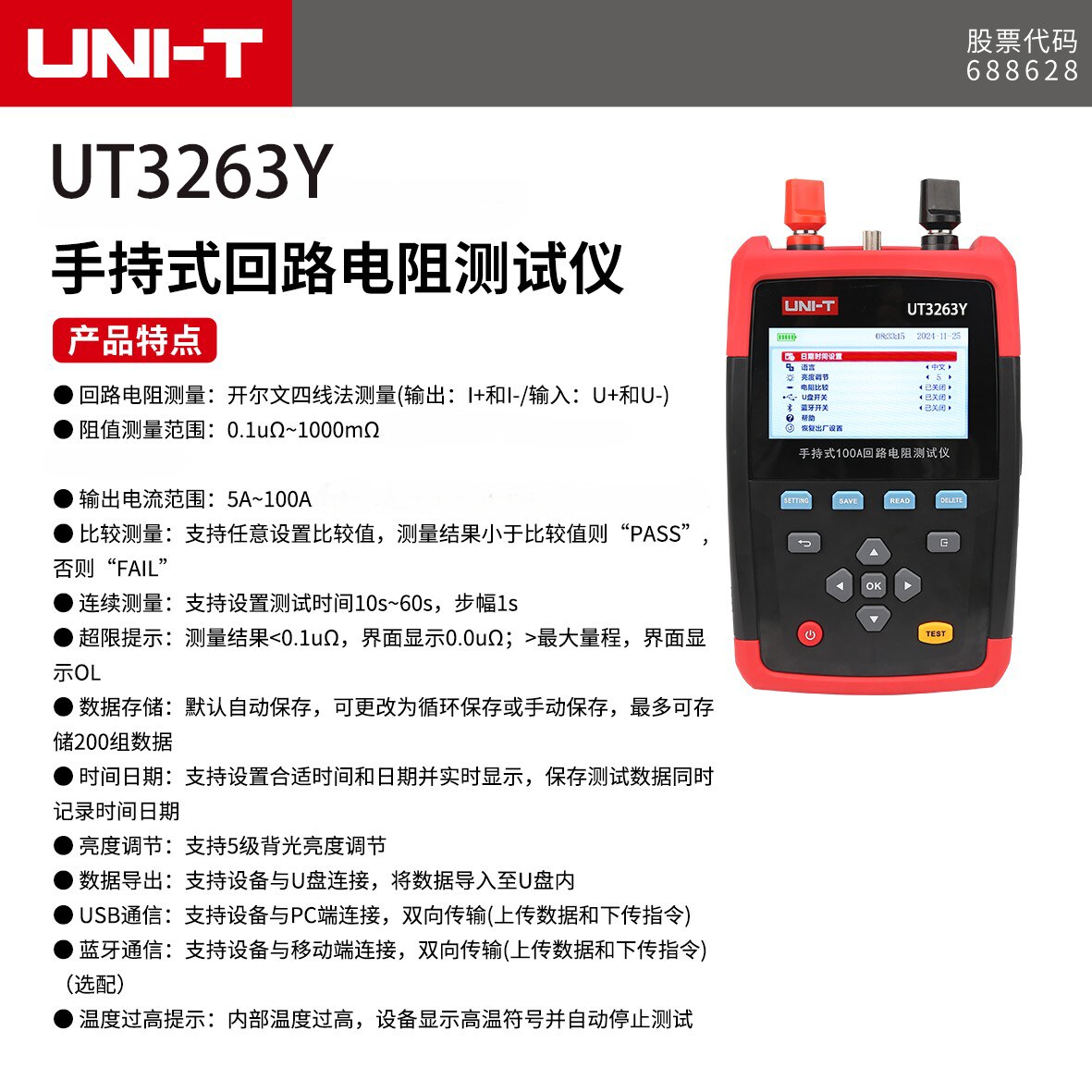

产品特点
回路电阻测量：开尔文四线法测量(输出：I+和I-/输入：U+和U-)；
阻值测量范围：0.1uΩ~1000mΩ；
输出电流范围：5A~100A,步幅：5A；
比较测量：支持任意设置比较值，测量结果小于比较值则“PASS”,否则“FAIL”；
连续测量：支持设置测试时间10s~60s，步幅1s；
超限提示：测量结果<0.1uΩ，界面显示0.0uΩ；>最大量程，界面显示OL；
数据存储：默认自动保存，可更改为循环保存或手动保存，最多可存储200组数据；
时间日期：支持设置合适时间和日期并实时显示，保存测试数据同时记录时间日期；
亮度调节：支持5级背光亮度调节；
数据导出：支持设备与U盘连接，将数据导入至U盘内；
USB通信：支持设备与PC端连接，双向传输（上传数据和下传指令）；
蓝牙通信：支持设备与移动端连接，双向传输（上传数据和下传指令）（选配）；
温度过高提示：内部温度过高，设备显示高温符号并自动停止测试；
其他型号
| 型号 | 名称 |
|---|---|
| UT3260Y | 直流低电阻测试仪 |
| UT3261Y | 20A直阻测试仪 |
| UT3262Y | 20A直阻测试仪 |
| UT3263Y | 100A手持式回路电阻测试仪 |
| UT3264Y | 200A台式回路电阻测试仪 |
技术指标
电流设置 | 量程 | 分辨率 | 精确度 | 说明 | |
100A | 0.1uΩ~2000.0uΩ | 0.1uΩ | ±(0.4%rdg+0.04%FS) | 100A电流时连续测量时间建议不要超过1分钟 | |
50A | 1.000mΩ~10.000mΩ | 1uΩ | |||
30A | 10.00mΩ~100.00mΩ | 0.01mΩ | |||
5A | 100.0mΩ~1000.0mΩ | 0.1mΩ | |||
量程范围 | 0.1uΩ~1000.0mΩ | ||||
最小分辨率 | 0.1uΩ | ||||
功能用途 | 主要用于测试低压、中压和高压断路器的接触电阻，以及母线连接和其他大电流的连接点。如果接触电阻太大，就会加大功率损耗使温度升高，造成严重的问题。为了避免这些问题，应定期检测电阻。 | ||||
检测方法 | 四线式开尔文测试法 | ||||
测试电流 | ≥100A DC (R<2mΩ) | ||||
电流输出测试时间 | 1S、3S、10S、20S、30S、60S | ||||
持续测试时间 | 100A测试时，最长持续测试时间可达60秒，满足现场各种应用 50A测试时，最长持续测试时间可达180秒，满足现场各种应用 | ||||
电阻值对比 | 比较测定的和设定的电阻值，自动显示“PASS”或“FAIL” | ||||
开路保护 | 具有开路保护 | ||||
过热保护 | 具有过热保护 | ||||
开路电压 | 2.5V DC | ||||
输出功率 | 测量功率≤25W | ||||
通信方式 | USB通信 | ||||
蓝牙 | 可以蓝牙通讯传输数据 | ||||
背 光 | 有 | ||||
显示模式 | LCD彩屏 | ||||
数据保存 | 200组 | ||||
2, 56, 31, 0, 2, 24, 31, 0 供电电池 | DC 12.8V 10000mAh 可充电锂电池 | ||||
电池低电压 | 有五格电量提示 | ||||
自动关机 | “APO”指示，开机15分钟后自动关机 | ||||
工作环境 | -20ºC~+50°C | ||||
储存环境 | -40ºC 到 +70 | ||||
工作湿度范围 | 5%-95% R.H.，不结露 | ||||
IP等级 | IP54 | ||||
安全等级 | 污染等级 2 冲击 IEC 60068-2-27 震动 IEC 60068-2-6 JJG 1052-2009 《回路电阻测试仪、直阻仪检定规程》 | ||||
一般特征 | |||||
电源 | DC 12.6V 10000mAh大容量锂电池（加电源充电器） | ||||
电池续航 | 测试电流从50A至100A锂电池供电，一次充电可连续进行200次以上测试 | ||||
LCD尺寸 | 5寸LCD显示屏 | ||||
机身重量 | TBD | ||||
机身尺寸 | 280mm x 210mm x 74mm | ||||
标准配件 | 1：四线式测试夹（红黑）1对 2：电源适配器 1个 3：USB线 4:接地线1根 | ||||
标准包装 | 彩盒、布包、维修卡、说明书（光盘） | ||||
可选配件 | 3m 四线式测试夹（红黑）1对 5m 四线式测试夹（红黑）1对 10m 四线式测试夹（红黑）1对 | ||||
