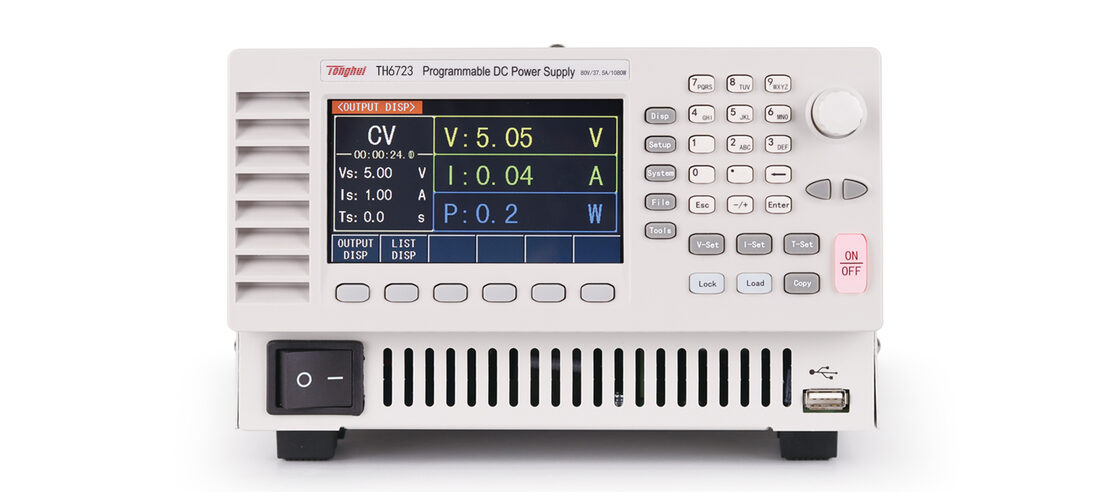

TH6723 *可编程开关直流电源 (含同惠TH67XX系列可编程开关直流电源系统软件V1.0)

型号:TH6723
分类 国货精品 > Tonghui > 电力电子测试仪器 适用行业 新能源光伏 、 动力电池检测 、 电子元器件制造 摘要 研发和设计验证通用测试 生产线工作台常规测试 自动化设备集成测试 太阳能光伏模拟测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH6700系列是一款单路输出、宽范围可编程开关直流电源,有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台TH6700电源,满足更高的输出电压和输出电流需求。

TH6700系列具有可调斜率功能,用户可以设置输出电压、电流的上升、下降时间,避免开关瞬间的浪涌电流破坏器件,≤2ms的动态恢复时间也能够使其输出更加稳定。

TH6700系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式,这会瞬间给容性负载带来较大的浪涌电流。TH6700系列在输出开启瞬间,能优先运行在CC模式,避免突发的尖峰电流,保护器件。

TH6700系列的可编程内阻功能可应用于仿真电池的输出。例如,TH6700可以设置模拟电池内阻的电阻值,从而使输出电压下跌。

TH6700系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值,输出立即关闭;机器内部的温度一旦超过一定的温度,输出也会立即关闭。

TH6700系列后面板可以接成两端量测或四端量测。接成四端量测时具有远端补偿功能,可补偿电源到待测件上的压降。

TH6700系列可编程开关直流电源包括以下几种类型:


功能特点

A. 可调斜率功能

通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出

例如:设置输出电压为20V,电压转换速率为5V/s,则上升时间为4s;

电压转换速率为10V/s,则上升时间为2s;

电压转换速率为20V/s,则上升时间为1s;

电压转换速率为40V/s,则上升时间为0.5s。



B. 可编程内部电阻 - 仿真电池输出

电池一般具有内部电阻,在使用电池供电时,输出电压由于电池的内部电阻分压,会出现电压下跌。

计算公式:



使用TH6700设置模拟内阻值,从而使输出电压下跌,模拟电池的真实输出。

C. 数据保存 – 记录被测件运行数据

用于记录电流、电压、时间等数据,打开记录后以1 次/s的速率开始记录,最大5000 次。

接上sense端则记录被测件两端实际电压、电流值;

不接sense端则记录TH6700输出的电压、电流值。

结束后,仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。


D. 恒压(CV)/恒流(CC)优先选择模式 – 保护被测件

传统电源在输出开启时通常处于CV模式,这会瞬间给电容性负载带来一个较大的浪涌电流。

恒压优先模式,用于在输出开启时获取较快的电压爬升速度,以便针对需要电压高速的测试场景。

恒流优先模式是指在输出开启瞬间,优先运行在CC模式,可以:

1. 避免突发的尖峰电流,保护器件免遭浪涌电流损坏。

2. 输出电流无过冲,用来测试恒流工作特性的待测物





【应用】

■ 研发和设计验证通用测试

■ 新能源 太阳能电池,新动力汽车,电动自行车

■ 生产线工作台常规测试、维修

■ 自动化设备集成测试

■ 太阳能光伏模拟测试

■ 教学实验室

■ LED测试


【技术参数】

参数

TH6711

TH6712

TH6713

TH6721

TH6722

TH6723

输出

功率

额定功率

360W

720W

1080W

360W

720W

1080W

功率限制

约额定功率*105%

电压

额定电压

0-30V

0-30V

0-30V

0-80V

0-80V

0-80V

最大电压

31.5V

84V

电流

额定电流

0-33A

0-66A

0-100A

0-12.5A

0-25A

0-37.5A

最大电流

36A

72A

108A

13.5A

27A

40.5A

设置

电压

范围

0-31.5V

0~84V

电流

范围

0~36A

0-72A

0-108A

0-13.5A

0-27A

0-40.5A

负载调节率

电压

≤20mV

≤45mV

电流

≤41mA

≤77mA

≤113mA

≤18.5mA

≤32mA

≤45.5mA

电源调节率

电压

≤18mV

≤43mV

电流

≤41mA

≤77mA

≤113mA

≤18.5mA

≤32mA

≤45.5mA

定值解析度

电压

10mV

电流

10mA

10mA

100mA

10mA

10mA

10mA

回读值解析度

电压

10mV

电流

10mA

10mA

100mA

10mA

10mA

10mA

设定值精度

(25℃±5℃)

电压 (>0.1V)

≤0.1%+10mV

电流 (>0.1A)

≤0.1%+30mA

≤0.1%+60mA

≤0.1%+100mA

≤0.1%+20mA

≤0.1%+40mA

≤0.1%+50mA

回读值精度

(25℃±5℃)

电压 (>0.1V)

≤0.1%+20mV

电流 (>0.1A)

≤0.1%+40mA

≤0.1%+70mA

≤0.1%+100mA

≤0.1%+20mA

≤0.1%+40mA

≤0.1%+50mA

纹波与噪声

(20Hz-2MHz)

差模电压

≤60mVp-p and 7mVrms

≤80mVp-p and 11mVrms

≤100mVp-p and 14mVrms

≤60mVp-p and 7mVrms

≤80mVp-p and 11mVrms

≤100mVp-p and 14mVrms

差模电流

≤72mArms

≤144mArms

≤216mArms

≤27mArms

≤54mArms

≤81mArms

动态恢复时间(50%-100%负载)频率=100Hz

恢复到0.1% + 10mV: ≤2ms

上升时间(空载)

10%-90%

≤50ms

上升时间(满载)

10%-90%

≤50ms

下降时间(满载)

90%-10%

≤50ms

下降时间(空载)

90%-10%

≤500ms

定时器

设置范围

0-9999999(时分秒)

启动延时

设置范围

0-99.99s

停止延时

设置范围

0-99.99s

斜率设置

电压上升

0.01-60V/s

0.1-160V/s

电压下降

0.01-60V/s

0.1-160V/s

电流上升

0.01-72A/s

0.1-144A/s

0.1-216A/s

0.01-27A/s

0.01-54A/s

0.01-81A/s

电流下降

0.01-72A/s

0.1-144A/s

0.1-216A/s

0.01-27A/s

0.01-54A/s

0.01-81A/s

模拟内阻

设置范围

0-0.833Ω

0-0.417Ω

0-0.278Ω

0-5.926Ω

0-2.963Ω

0-1.975Ω

外部电压控制

(25℃±5℃)

CV精度

额定输出电压±0.5%

CC精度

额定输出电流±1%

外部电阻控制

(25℃±5℃)

CV 精度

额定输出电压±1.5%

CC 精度

额定输出电流±1.5%

功率因数

100VAC(满载)

0.99

200VAC(满载)

0.97

效率

100VAC(满载)

75%

76%

200VAC(满载)

77%

78%

主从控制

主从并联

含主机最多并联3台

主从串联

含主机最多串联2台

保护

过压OVP

3-33V

3-33V

3-33V

8-88V

8-88V

8-88V

过流OCP

3.6-37.8A

5-75.6A

5-113.4A

1.35-14.18A

2.7-28.35A

4.05-42.53A

过温OTP

内部温度上升决定

体积和重量

外形体积(mm)

215(W)×146(H)×420(D)




上架体积(mm)

215(W)×132(H)×420(D)




重量(净重)

3kg

5.3kg

7.5kg

3kg

5.3kg

7.5kg

供电电源

88-265VAC,50/60HZ

注:

电源调节率(88-132VAC 或 170-265VAC,恒载)负载调解率(空载-满载,恒输入电压)

上升时间(额定输出电压 10%-90%,带额定电阻负载)下降时间(额定输出电压 90%-10%,带额定电阻负载)

动态恢复时间(负载从额定输出电流的 50%至 100%变化时,输出电压在额定输出的0.1%+10mV 范围内恢复的时间)

参数

TH6731

TH6732

TH6733

TH6741

TH6742

TH6743

输出

功率

额定功率

360W

720W

1080W

360W

720W

1080W

功率限制

约额定功率*105%

电压

额定电压

0-250V

0-800V

最大电压

262.5V

840V

电流

额定电流

4.2A

8.4A

12.6A

1.32A

2.64A

3.96A

最大电流

4.5A

9A

13.5A

1.44A

2.88A

4.32A

设置

电压

范围

0-262.5V

0~840V

电流

范围

0-4.5A

0-9A

0-13.5A

0-1.44A

0-2.884A

0-4.32A

负载调节率*1

电压

≤130mV

≤405mV

电流

≤9.5mA

≤14mA

≤18.5mA

≤6.44mA

≤7.88mA

≤9.32mA

电源调节率*2

电压

≤128mV

≤403mV

电流

≤9.5mA

≤14mA

≤18.5mA

≤6.44mA

≤7.88mA

≤9.32mA

设定值解析度

电压

100mV

电流

1mA

1mA

10mA

1mA

1mA

1mA

回读值解析度

电压

100mV

电流

1mA

1mA

10mA

1mA

1mA

1mA

设定值精度

(25℃±5℃)

电压 (>0.1V)

≤0.1%+200mV

≤0.1%+400mV

电流 (>0.1A)

≤0.1%+5mA

≤0.1%+10mA

≤0.1%+20mA

≤0.1%+2mA

≤0.1%+4mA

≤0.1%+6mA

回读值精度

(25℃±5℃)

电压 (>0.1V)

≤0.1%+200mV

≤0.1%+400mV

电流 (>0.1A)

≤0.1%+5mA

≤0.1%+10mA

≤0.1%+20mA

≤0.1%+2mA

≤0.1%+4mA

≤0.1%+6mA

纹波与噪声

(20Hz-2MHz)

差模电压

≤80mVp-p and 15mVrms

≤100mVp-p and 15mVrms

≤120mVp-p and 15mVrms

≤150mVp-p and 30mVrms

≤200mVp-p and 30mVrms

≤200mVp-p and 30mVrms

差模电流

≤10mArms

≤20mArms

≤30mArms

≤5mArms

≤10mArms

≤15mArms

动态恢复时间*3

(50%-100%负载)负载频率=100Hz

≤2ms

上升时间*4(空载)

10%-90%

≤100ms

≤150ms

上升时间*4(满载)

10%-90%

≤100ms

≤150ms

下降时间*5(满载)

90%-10%

≤150ms

≤300ms

下降时间*5(空载)

90%-10%

≤1200ms

≤2000ms

定时器

设置范围

0-9999999(时分秒)

启动延时

设置范围

0-99.99s

停止延时

设置范围

0-99.99s

斜率设置

电压上升

0.1~500V/s

1~1600V/s

电压下降

0.1~500V/s

1~1600V/s

电流上升

0.001~9A/s

0.01~18A/s

0.01~27A/s

0.001~2.88A/s

0.001~5.76A/s

0.001~8.64A/s

电流下降

0.001~9A/s

0.01~18A/s

0.01~27A/s

0.001~2.88A/s

0.001~5.76A/s

0.001~8.64A/s

模拟内阻

设置范围

0~55.55Ω

0~27.77Ω

0~18.51Ω

0~555.5Ω

0~277.8Ω

0~185.1Ω

外部电压控制

(25℃±5℃)

CV精度

额定输出电压±0.5%

CC精度

额定输出电流±1%

外部电阻控制

(25℃±5℃)

CV 精度

额定输出电压±1.5%

CC 精度

额定输出电流±1.5%

功率因数

100VAC(满载)

0.99

0.99

200VAC(满载)

0.97

0.97

效率

100VAC(满载)

77%

78%

200VAC(满载)

79%

80%

主从控制

主从并联

含主机最多并联3台

主从串联

无

保护

过压OVP

20-275V

20-880V

OVP精度

±2% 的额定输出电压

过流OCP

0.45~4.72A

0.9~9.45A

1.35~14.17A

0.144~1.512A

0.288~3.024A

0.432~4.536A

OCP精度

±2% 的额定输出电流

过温OTP

内部温度上升决定

体积和重量

外形体(mm)

215(W)×146(H)×420(D)

上架体(mm)

215(W)×132(H)×420(D)

重量(净重)

3kg

5.3kg

7.5kg

3kg

5.3kg

7.5kg

供电电源

88-265VAC,50/60Hz

注:

1. 负载调节率(空载-满载,恒输入电压)

2. 电源调节率(88-132VAC 或 170-265VAC,恒载)

3. 动态恢复时间(负载从额定输出电流的 50%至 100%变化时,输出电压在额定输出的0.1%+10mV 范围内恢复的时间,负载频率=100Hz)

4. 上升时间(额定输出电压 10%-90%,带额定电阻负载)

5.下降时间(额定输出电压 90%-10%,带额定电阻负载)
