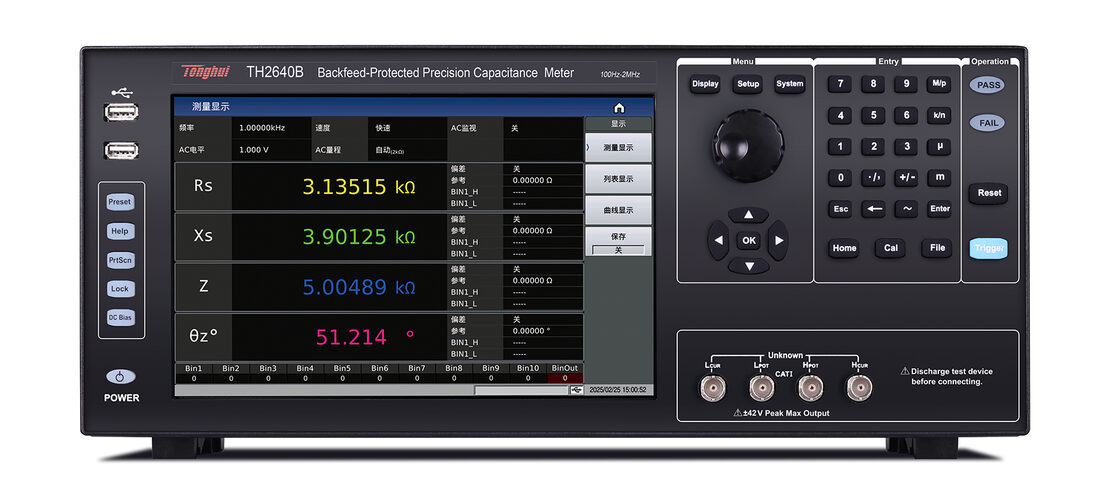

TH2640B 耐冲击精密电容测试仪

型号:TH2640B
分类 国货精品 > Tonghui > 元器件参数测试 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 耐冲击精密电容测试 上电流与设定值相同测试 测试端配置五端测试 ms基本测量 每个点可单独分选参数测试 所有扫描点测量 每次触发执行一个扫描点测量 扫描参数测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【应用】

■ 介质材料:塑料、陶瓷和其它材料的介电常数和损耗角评估

■ 磁性材料:铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

■ 半导体材料:半导体材料的介电常数、导电率和C-V特性


【技术参数】

产品型号

TH2640A

TH2640B

显示

显示器

10.1 英寸电容触摸屏

比例

16:9

分辨率

1280×RGB×800

测量参数

方式

四参数任意选择

AC

Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC

测试频率

范围

100Hz-500kHz 100Hz-2MHz

精度

0.01%

分辨率

1mHz (100.000Hz-999.999Hz)

10mHz (1.00000kHz-9.99999kHz)

100mHz (10.0000kHz-99.9999kHz )

1Hz (100.000kHz-999.999kHz)

10Hz (1.00000MHz-2.00000MHz)

AC 测试信号模式

额定值 (ALC

OFF)

设定电压为测试端开路时 Hcur 电压

设定电流为测试端短路时从 Hcur 流出电流

恒定值 (ALC ON)

保持 DUT 上电压与设定值相同

保持 DUT 上电流与设定值相同

测试电平

电压范围

5mVrms-20Vrms

准确度

±(10%×设定值 +2mV)(AC≤2Vrms)

±(10%×设定值 +5mV)(AC > 2Vrms)

分辨率

1mVrms (5mVrms-1Vrms)

10mVrms (1Vrms-20Vrms)

电流范围

50μArms-100mArms

分辨率

(20Ω内阻 )

10μArms (50μArms-10mArms)

100μArms (10mArms-100mArms)

测试端配置

五端

测试电缆长度

0m

输出阻抗

20Ω,±4%@1kHz

数学运算

与标称值的绝对偏差Δ,与标称值的百分比偏差Δ%

等效方式

串联、并联

校准功能

开路 OPEN、短路 SHORT、负载 LOAD

测量平均

1-255 次

量程选择

自动 AUTO、手动 HOLD

量程配置 LCR

50mΩ、100mΩ、200mΩ、500mΩ、1Ω、2Ω、5Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、

1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ

测量时间(ms)

快速 : 10.4ms 中速 : 90.4ms 慢速 : 218ms

基本测量准确度

0.05%(具体参考说明书)

测量显示范围

Cs、Cp

0.00001pF-9.99999F

Ls、Lp

0.00001μH-99.9999kH

D

0.00001-9.99999

Q

0.00001-99999.9

R、Rs、Rp、X、Z

0.001mΩ-99.9999MΩ

G、B、Y

0.00001μs-99.9999S

θr

-3.14159-3.14159

θd

-179.999° -179.999°

Δ%

±(0.000%-999.9%)

多功能参数列表扫描

点数

201 点,每个点可设置平均次数,每个点可单独分选

参数

测试频率、AC 电压、AC 电流

触发模式

顺序 SEQ:当一次触发后,在所有扫描点测量,/EOM/INDEX 只输出一次

步进 STEP:每次触发执行一个扫描点测量,每点均输出 /EOM/INDEX,但列表扫描比较器结果只在最后的 /EOM 才输出

其他特点

1. 扫描参数与测试参数都有多种复制功能

2. 每个扫描点均可设置延时

3. 结果显示字体无极放大

比较器

每个扫描点最多可测量四个测试参数,每个参数均可设置上下限,所有测试参数都合格输出 PASS 信号,否则输出 FAIL 信号,未设上下限则不判断
