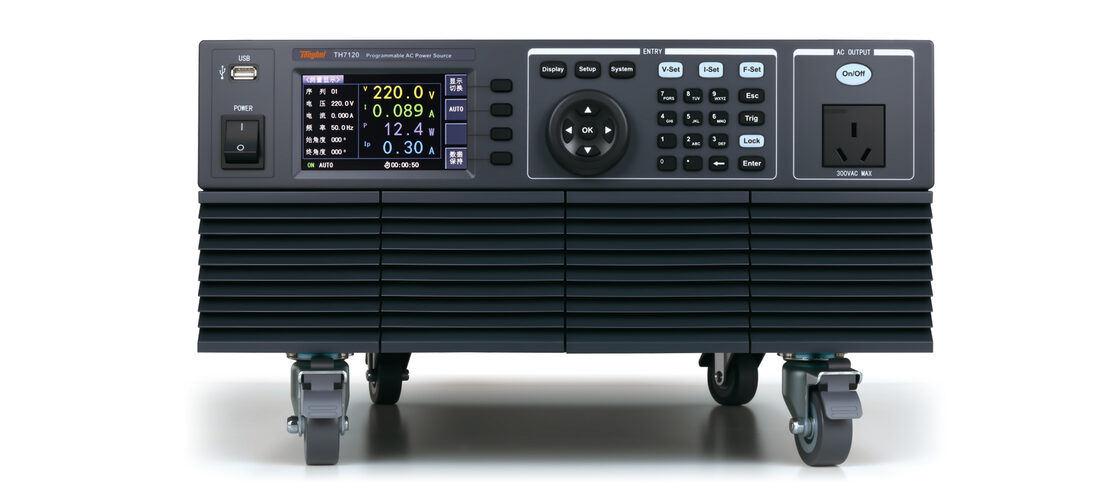

TH7120 可编程线性交流电源

型号:TH7120
分类 国货精品 > Tonghui > 电力电子测试仪器 适用行业 新能源光伏 、 动力电池检测 、 电子元器件制造 摘要 低杂波测试 电源测试 寿命测试 强大测量 不能显示测量 结果用不同测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH7100系列可编程交流电源采用线性放大技术设计,使其具有高稳定性、低杂波的卓越性能以适应高精密的电源测试需求,如网络通讯、音视频设备、监控设备、以及模拟各种电源的正常和异常的交流输入情况等等。

该系列电源性能强大,功能齐全,能满足客户的绝大多数实际应用需求。其定时输出功能可以满足客户对产品开关机次数的寿命测试;突波陷波功能可应用于模拟电源的突发波形;调光功能可应用于模拟电灯、电机等产品调光和调速模式的实际状况,从中找出产品缺陷;设置参数的上下限,可对产品进行分选并输出测试结果;其高速的响应时间(<100μs)可适应客户的快速加载、除载需求;手动、程控模式可满足客户任意波形输出需求。

TH7100系列可编程交流电源配备了24位色4.3英寸的液晶显示屏,可同时显示电压(V)、电流(I)、功率(P)、峰值电流(AP)、峰值因素(CF)、功率因数(PF)等测量参数。此外,这款电源还具有超小体积,前后面板输出,安全保护功能完备、操作灵活方便等人性化的设计特点。

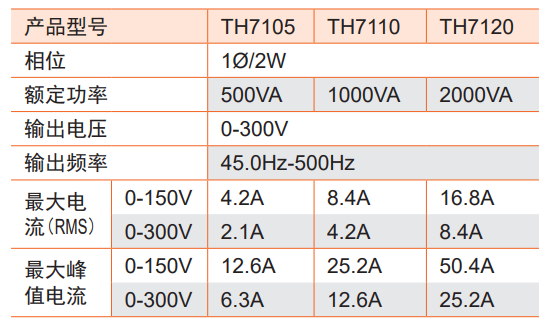

目前TH7100系列可编程交流电源可提供三个型号的选择:

功能特点

A. 输出操作区域(TH7105)


B. 超小体积(0.5、1kVA 2U高度,2kVA 4U 高度),前后面板输出


C. 操作灵活方便


快速准确的输入设置参数,避免了电位器调节带来的效率低下和不精确问题,输出开关可控,可保护被测件和仪器本身。


D. 强大的测量功能

测量参数:电压U、电流I、功率P、峰值电流Ip、功率因数PF。



E. 手动模式



F. 程控模式



G. 可调相位角

初始相位和终止相位均可设置


H. 定时输出功能

用于测试产品的开关机次数货寿命测试


I. 突波陷波功能

模拟电源突发波形

假设输出电压位100V,输出频率为50Hz,SD电压为50V,SD位置为20ms,SD时间为10ms。



J. 调光功能

只能输出波形,不能显示测量结果。


模拟电灯、电机等产品调光和调速模式的实际状况,从中找出产品的缺陷。


K. 分选及结果显示方式

可对电压、电流、频率、功率等设置上下限,并将测试结果用不同的方式显示并输出测试结果。


L. 遥控信号输出


·PASS讯号 接在1和2之间

·FAIL讯号 接在3和4之间

·PROCESSING讯号 接在5和6之间


M. 远程遥控控制


N.强大的保护功能

设定电流保护(HI-A):

当输出电流大于设定电流时,显示器会显示“HI-A”,蜂鸣器报警(警报讯响打开时)ON/

OFF键指示灯闪烁。

过压保护(OVP)

当电压输出范围在0V-150V时,而输出电压超过设定电压5V,或当电压输出范围在150V-300V

时,而输出电压超过设定电压10V,显示器会显示“OVP”,蜂鸣器报警(警报讯响打开时),ON/OFF键指示灯闪烁。

低电压保护(LVP)

当电压输出范围在0V-150V时,而输出电压低于设定电压5V,或当电压输出范围在0V-300V

时,而输出电压低于设定电压10V,显示器会显示“LVP”,蜂鸣器报警(警报讯响打开时),ON/OFF键指示灯闪烁。

过流保护(OCP)

当输出电流连续1s超过额定满载电流的110%或输出短路时,显示器会显示“OCP”,蜂鸣器报警(警报讯响打开时),ON/OFF键指示灯闪烁

过功率保护(OPP)

当输出功率连续5s超过额定满载功率的105%-110%,或小于1s输出功率超过额定满载功率的

110%,显示器会显示“OPP”,蜂鸣器报警(警报讯响打开时),ON/OFF键指示灯闪烁。

过温度保护(OTP)

当机器散热块温度超过60℃,风扇加速;当机器散热块温度超过130℃,显示器会显示

“OTP”,蜂鸣器报警(警报讯响打开时),ON/OFF键指示灯闪烁。


【应用】

■ 电机、变压器

■ 电子生产设计

■ 照明

■ 航空航天军工

■ 网络通讯

■ 音视频设备

■ 监控设备

■ 世界各国电源规格模拟

■ 电磁兼容设备


【技术参数】

产品型号

TH7105

TH7110

TH7120

AC输出

额定功率

500VA

1000VA

2000VA

输出电压

0-300V

输出频率

45.0Hz-500Hz

最大电流

(RMS)

0-150V

4.2A

8.4A

16.8A

0-300V

2.1A

4.2A

8.4A



最大峰值电流

0-150V

12.6A

25.2A

50.4A

0-300V

6.3A

12.6A

25.2A

相位

1Φ/2W

总谐波失真(THD)

输出电压在80-140V(低量程)或在160V-280V(高量程)≤0.5%

波峰因素

≥4

线性调整率

0.1%±10%

响应时间

<100μs

AC输入

相位

1Φ

电压

115/230Vac±15%

频率

47~63Hz

最高电流

16A/8A

30A/16A

30A

功率因素

0.7

设置



范围

0-300V

电压

分辨率

0.1V



范围

45~500Hz

频率

分辨率

在45.0Hz~99.9Hz时为0.1Hz;在100Hz~500Hz时为1Hz

初始、终止 相位角

范围

0~359°

分辨率

1°

测量



范围

0~300Vac

电压

分辨率

0.1V



精确度

±(读数的0.5%+2个字)



范围

45.0Hz~500Hz

频率

分辨率

0.1Hz(45.0Hz~99.9Hz);1Hz(100Hz~500Hz)



精确度

±0.1Hz



0-150V

0.000~4.200A

0.000~8.400A

0.000~16.800A



0-300V

0.000~2.100A

0.000~4.200A

0.000~8.400A

电流

分辨率

0.001A



精确度

±(读数的0.5%+5个字)



0-150V

0.00~12.6A

0.00~25.2A

0.00~50.4A



0-300V

0.00~6.3A

0.00~12.6A

0.00~25.2A

峰值电流

分辨率

0.01A



精确度

±(读数的5%+2个字)



范围

0~500W

0~1000W

0~2000W

功率

分辨率

0.1W(0~1000W)

0.1W(0~1000W);1W(1000~2000W)



精确度

±(读数的0.6%+5个字) 在PF>0.5时



分辨率

0.001

功率因素

精确度

计算和显示到3位有效数字

常规



记忆序列

50 组,9 步/组

存储

状态

50 组

远程信号输入

输出开、关,读取手动模式记忆序列 1 至记忆序列 7

远程信号输出

合格、不合格、测试中

同步信号输出

输出信号 10V、BNC 型号

保护

过设定电流 (HI-A)、过压 (OVP)、低电压 (LVP)、过流 (OCP)、过功率 (OPP)、过温度 (OTP)

显示器

4.3 英寸TFT LCD,480×270

接口

USB COM、RS232、USBHOST

尺寸(长x宽x高)mm

600×430×88

602×430×178

净重(kg)

30

40

75
