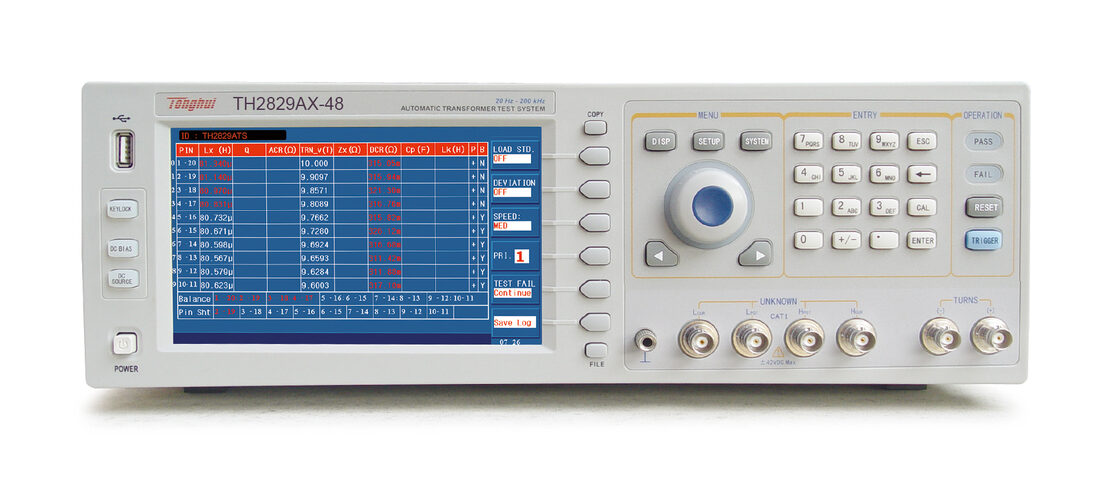

TH2829AX-48 自动变压器测试系统(含同惠TH2829X自动变压器测试系统软件V2.0)

分类 国货精品 > Tonghui > 元器件参数测试 > 自动变压器综合测试系统 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 自动变压器测试 开关变压器扫描测试 综合特性分析 网络变压器扫描测试 多路扫描测试 多路直流电阻DCR扫描测试 阻抗网络多个无源器件综合测试 Lk基本测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【应用】

■ 开关变压器扫描测试、综合特性分析。
■ 网络变压器扫描测试,综合特性分析
■ 分立无源元件(电感L,电阻R,电容C)多路扫描测试
■ 继电器驱动线包、触点接触电阻多路扫描测试
■ 多路直流电阻DCR扫描测试
■ 阻抗网络多个无源器件综合测试分析


【技术参数】

产品型号

TH2829LX

TH2829AX

TH2829AX-24

TH2829AX-48

TH2829NX

TH2829BX

TH2829CX

测试脚位(PIN)

20

20

24

48

72/96/120/144/168/192

20

20

测试频率

20Hz—200kHz

20Hz—500kHz

20Hz—1MHz

显示

7英寸 TFT LCD显示器800×RGB×600

LCR功能

可联系业务员选购永久开通

变压器测试参数

圈数比

圈数

相位

电感

电容

漏感

品质因数

交流电阻

直流电阻

平衡

引脚短路

二极管正反向

Turn Ratio

Turns

Phase

L

C

Lk

Q

ACR

DCR

Balance

Pin Short

Diode P/N

LCR测试参数

|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk

基本测量准确度

LCRZ

0.05%

DCR、圈数比

0.1%

信号源输出阻抗

10Ω、30Ω、50Ω、100Ω

测试速度 (ms/次)

13ms,90ms,370ms

AC信号电平

5mVrms— 2Vrms(变压器测试,可定制到10Vrms),5mVrms— 10Vrms(LCR功能);50μArms— 100mArms

DC偏置电压源

------

0V— ±10V;0mA— ±100mA

DC偏置电流源

0 - ±1A选件(选件TH2901),0 -±2A(选件TH2902)

DC恒定电流源

0mA— ±120mA用于二极管正向特性测试

二极管测试

正向测试电压

0—9.9999V

反向测试电流

0—99.999mA

比较器

10档分选,PASS/FAIL指示,档计数功能

存储

内部:100组设定文件保存;U盘:500组设定文件、CSV格式测试数据、GIF格式图像
