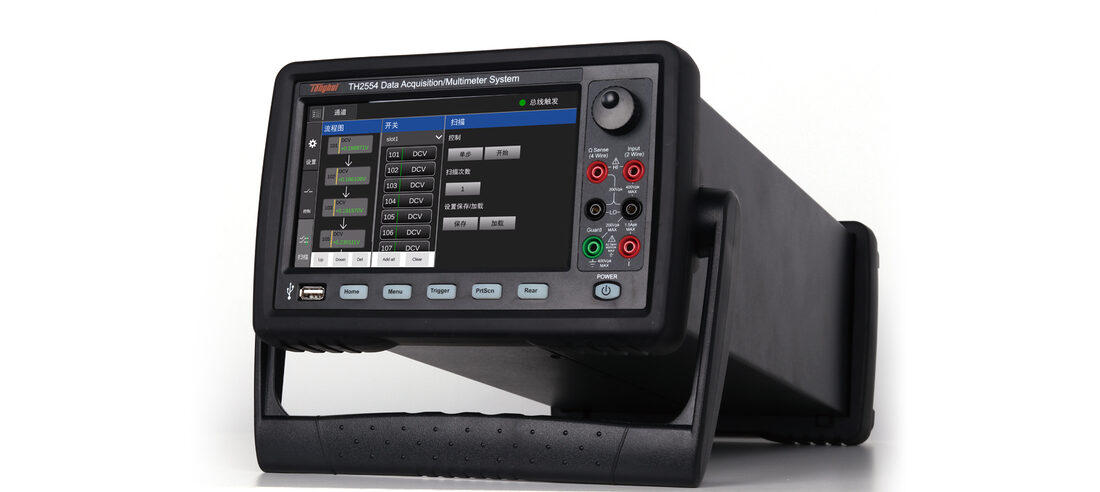

TH2554 数据采集器

型号:TH2554
分类 国货精品 > Tonghui > 微弱信号测试仪器 > 多路温度/数据记录仪 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 产品性能测试 自动化测试 信号测量 开关系统将精密测量 丰富测试 分辨率测量 两线及四线式测量 电阻测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH2554是一台高精度、高稳定、多路扫描的数据采集系统,提供高达1000次/秒的最快读数速率,0.0035%的直流电压基本精度以及0.0100%的基本电阻精度等一系列优良的性能。

无论是研发阶段的产品性能测试,还是生产过程中的自动化测试,针对多测试点,多种信号测量等应用,模块化结构的TH2554系列数据采集/开关系统将精密的测量功能与灵活的信号连接功能相结合,可提供丰富的测试测量解决方案。

测量参数

范围

最高精度%

直流电压(DCV)

0.1μV-300.000V

0.0035

直流电流(DCI)

0.1nA-3A

0.050

直流电阻(DCR)

10μΩ-100.0000MΩ

0.0100

交流电压(ACV)

0.1μV-300.000V

0.060

交流电流(ACI)

1nA-3A

0.1

频率

3Hz-300kHz

0.010

二极管

5V量程/1mA测试电流

0.010

连续性(导通)

1kΩ量程/1mA测试电流

0.010

温度

PT100 (DIN/ IEC 751)探头

探头精度 + 0.05°C

5 kΩ热敏电阻

探头精度 + 0.10°C

电容

0.0001nF-10.000mF

0.5

A. 6 1/2 DMM万用表板卡

支持万用表功能, 6 1/2位测量分辨率

测量范围:

· 直流电压0.1μV至300V

· 交流电压0.1μV至300V

· 直流电流10pA至3A

· 交流电流1nA至3A

· 两线及四线式的电阻测量0.01mΩ至120MΩ

· 频率2Hz - 1MHz

B. 基础板卡

1. 40通道(两线)/20通道(四线)输入,独立2通道电流输入

2. 电压测试最大300V,电流测试最大1A

3. 热电偶温度测试带CJC(冷端补偿)

4. 测试端口带公共端口,可以1对多。

5. 万用表插板所有功能都可以通过插板测试

6. 扫描速度最快 90通道/秒

C. 快速板卡

1. 20通道固态差分复用器模块,四线电阻为10通道

2. 电压测试最大60V,不测试电流

3. 热电偶温度测试带CJC(冷端补偿)

4. 测试端口带公共端口,可以1对多。

5. 扫描速度最快 800通道/秒


【应用】

▮工业

电机、变压器、磁芯、等温升评估

电阻烧结炉、新能源电池、充电桩、汽车电机、LED灯、芯片的温度测试。

▮农业

蔬菜大棚、水果大棚、种子冷藏库等温度监控

▮化工

反应炉、生产设备等温度监控

▮畜牧

养殖大棚、圈舍、食物保存、海鲜仓库等温度监控

▮医药

病房、检查室、药品保存间、精子库、救护车等温度监控

▮环境

野外监控点、气象监控点等温度监控

▮交通

交通指示牌、高速公路、冷藏运输、汽车电子等温度监控


【技术参数】

1.直流电压【 ±(读数的 % + 量程的 %)】

量程

24小时

TCAL ±1°C

90 天

TCAL ±5°C

1年

TCAL ±5°C

2 年

TCAL ±5°C

温度系数/°C

100.0000mV

0.0030+ 0.0030

0.0040 + 0.0035

0.0050 + 0.0035

0.0065 + 0.0035

0.0005 + 0.0005

1.000000V

0.0020+ 0.0006

0.0030 + 0.0007

0.0040 + 0.0007

0.0055 + 0.0007

0.0005 + 0.0001

10.00000V

0.0015+ 0.0004

0.0020 + 0.0005

0.0035 + 0.0005

0.0050 + 0.0005

0.0005 + 0.0001

100.0000V

0.0020+ 0.0006

0.0035 + 0.0006

0.0045 + 0.0006

0.0060 + 0.0006

0.0005 + 0.0001

300.000V

0.0020+ 0.0006

0.0035+ 0.0010

0.0045+ 0.0010

0.0060 + 0.0010

0.0005 + 0.0001

2.直流电阻【 ±(读数的 % + 量程的 %)】

量程

测试电流

24小时

TCAL ±1°C

90 天

TCAL ±5°C

1年

TCAL ±5°C

2 年

TCAL ±5°C

温度系数/°C

10Ω

10mA

0.0050+ 0.0030

0.008+ 0.004

0.010+ 0.004

0.012+ 0.004

0.0006 + 0.0005

100Ω

1mA

0.0030+ 0.0020

0.008+ 0.003

0.010+ 0.003

0.012+ 0.003

0.0006 + 0.0003

1kΩ

1mA

0.0020+ 0.0005

0.008+ 0.001

0.010+ 0.001

0.012+ 0.001

0.0006 + 0.0001

10kΩ

100uA

0.0020+ 0.0005

0.008+ 0.001

0.010+ 0.001

0.012+ 0.001

0.0006 + 0.0001

100kΩ

10uA

0.0020+ 0.0005

0.008+ 0.001

0.010+ 0.001

0.012+ 0.001

0.0006 + 0.0001

1MΩ

5uA

0.002+ 0.001

0.008+ 0.001

0.010+ 0.001

0.012+ 0.001

0.0030+ 0.0030

10MΩ

500nA

0.015+ 0.001

0.020+ 0.001

0.040+ 0.001

0.060+ 0.001

0.0030+ 0.0030

100MΩ

500nA//10M

0. 300+0.010

0.800+ 0.010

0.800+ 0.010

0.800+ 0.010

0.0030+ 0.0030

3.直流电流【 ±(读数的 % + 量程的 %)】

量程

内阻压降

24小时

TCAL±1。C

90 天

TCAL±5。C

1年

TCAL±5。C

2 年

TCAL±5。C

温度系数/。C

100uA

<0.11V

0.010+ 0.020

0.040+ 0.025

0.050+ 0.025

0.060+ 0.025

0.0020+ 0.0030

1mA

<0.11V

0.010+ 0.006

0.030+ 0.006

0.050+ 0.006

0.060+ 0.006

0.0020+ 0.0005

10mA

<0.5 V

0.010+ 0.020

0.030+ 0.020

0.050+ 0.020

0.060+ 0.020

0.0020+ 0.0020

100mA

<0.5 V

0.010+ 0.004

0.030+ 0.005

0.050+ 0.005

0.060+ 0.005

0.0020+ 0.0005

1A

<0.7 V

0.050+ 0.006

0.080+ 0.010

0.100+ 0.010

0.120+ 0.006

0.0050+ 0.0010

3A

<2.0 V

0.180+ 0.020

0.200+ 0.020

0.200+ 0.020

0.230+ 0.020

0.0050+ 0.0020

4.二极管测试【 ±(读数的 % + 量程的 %)】

功能

测试电流

24小时

TCAL±1。C

90 天

TCAL±5。C

1年

TCAL±5。C

2 年

TCAL±5。C

温度系数/。C

5V

1mA

0.002+ 0.030

0.008+ 0.030

0.010+ 0.030

0.012+ 0.030

0.0010+ 0.0020

5.连续性(导通)测试【 ±(读数的 % + 量程的 %)】

功能

测试电流

24小时

TCAL±1。C

90 天

TCAL±5。C

1年

TCAL±5。C

2 年

TCAL±5。C

温度系数/。C

1kΩ

1mA

0.002+ 0.030

0.008+ 0.030

0.010+ 0.030

0.012+ 0.030

0.0010+ 0.0020

6.温度测试

温度

PT100 (DIN/IEC 751)

探头精度+ 0.05。C

5kΩ热敏电阻

探头精度+ 0.10。C

7.交流电压测试【 ±(读数的 % + 量程的 %)】

频率/量程

24小时

TCAL±1。C

90 天

TCAL±5。C

1年

TCAL±5。C

2 年

TCAL±5。C

温度系数/。C

3-5Hz

1.00+0.02

1.00+0.02

1.00+0.03

1.00+0.03

0.100+0.003

5-10Hz

0.35+0.02

0.35+0.03

0.35+0.03

0.35+0.03

0.035+0.003

10Hz-20kHz

0.04+0.02

0.05+0.03

0.06+0.03

0.07+0.03

0.005+0.003

20-50kHz

0.10+0.04

0.11+0.05

0.12+0.05

0.13+0.05

0.011+0.005

50-100kHz

0.55+0.08

0.60+0.08

0.60+0.08

0.60+0.08

0.060+0.008

100-300kHz

4.00+0.50

4.00+0.50

4.00+0.50

4.00+0.50

0.200+0.020

8.交流电流测试【 ±(读数的 % + 量程的 %)】

频率/量程

24小时

TCAL±1。C

90天

TCAL±5。C

1年

TCAL±5。C

2年

TCAL±5。C

温度系数/。C

量程

压降

100μA

<0.011V

1mA

<0.11V

10mA

<0.05V

100mA

<0.5V

3Hz-5kHz


0.10+0.04

0.10+0.04

0.10+0.04

0.10+0.04

0.015+0.006

5kHz -10kHz


0.10+0.04

0.10+0.04

0.10+0.04

0.10+0.04

0.030+0.006

1A量程

<0.7V






3Hz-5kHz


0.10+0.04

0.10+0.04

0.10+0.04

0.10+0.04

0.015+0.006

5kHz -10kHz


0.10+0.04

0.10+0.04

0.10+0.04

0.10+0.04

0.030+0.006

3A量程

<2.0V






3Hz-5kHz


0.23+0.04

0.23+0.04

0.23+0.04

0.23+0.04

0.015+0.006

5kHz -10kHz


0.23+0.04

0.23+0.04

0.23+0.04

0.23+0.04

0.030+0.006

10A量程

<0.5V






3Hz-5kHz


0.15+0.04

0.15+0.04

0.15+0.04

0.15+0.04

0.015+0.006

5kHz -10kHz


0.15+0.04

0.15+0.04

0.15+0.04

0.15+0.04

0.030+0.006
