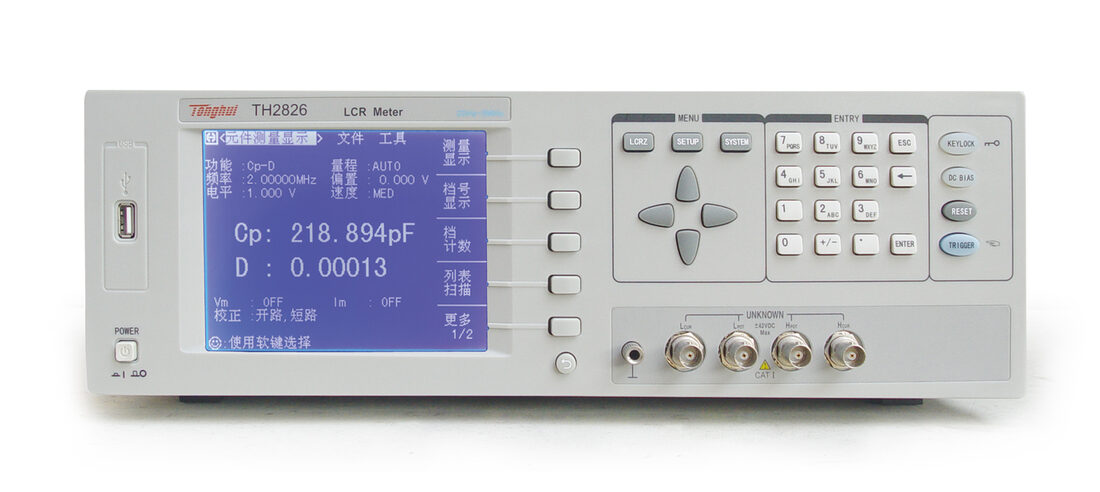

TH2826 高频LCR数字电桥(含同惠TH2826LCR数字电桥系统软件V1.0)

型号:TH2826
分类 国货精品 > Tonghui > 元器件参数测试 > LCR数字电桥 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 系列元件测试 标准测试 新一代阻抗测试 电感器测量 质量控制和生产测试 高速测试 压电器件分析 频率响应曲线分析
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH2826 系列元件测试仪是符合 LXI 标准的新一代阻抗测试仪器,其 0.1% 的基本精度、 20Hz ~ 5MHz 的频率范围可以满足元件与材料的测量要求,可测量低 ESR 电容器和高 Q 电感器的测量。可用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析。

TH2826 系列产品是电子元器件设计、检验、质量控制和生产测试强有力的工具。其超 高速的测试速度使其特别适用于自动生产线的点检机,压电器件的频率响应曲线分析等 等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。TH2826 系列产品 以其卓越的性能可以实现商业标准和军用标准如 IEC 和 MIL 标准的各种测试。


【应用】

■ 无源元件

电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

■ 半导体元件

LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

■ 其它元件

印制电路板、继电器、开关、电缆、电池等的阻抗评估

■ 介质材料

塑料、陶瓷和其它材料的介电常数和损耗角评估

■ 磁性材料

铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

■ 半导体材料

半导体材料的介电常数、导电率和C-V特性

■ 液晶单元

介电常数、弹性常数等C-V特性



【技术参数】

测试参数

C, L, R,Z,Y,X,B, G, D, Q, θ,DCR

测试频率

TH2826

20 Hz~5MHz,10mHz步进

测试信号电平

f≤1MHz

10mV~5V,±(10%+10mV)

f>1MHz

10mV~1V,±(20%+10mV)

输出阻抗

10Ω, 30Ω, 50Ω, 100Ω

基本准确度

0.1%

显示范围

L

0.0001 uH ~ 9.9999kH

C

0.0001 pF ~ 9.9999F

R,X,Z,DCR

0.0001 Ω ~ 99.999 MΩ

Y, B, G

0.0001 nS ~ 99.999 S

D

0.0001 ~ 9.9999

Q

0.0001 ~ 99999

θ

-179.99°~ 179.99°

测量速度

快速: 200次/s(f﹥30kHz) ,100次/s(f﹥1kHz) 中速: 25次/s, 慢速: 5次/s

校准功能

开路 / 短路点频、扫频清零,负载校准

等效方式

串联方式, 并联方式

量程方式

自动, 保持

显示方式

直读, Δ, Δ%

触发方式

内部, 手动, 外部, 总线

内部直流偏

电压模式

-5V ~ +5V, ±(10%+10mV), 1mV步进

置源

电流模式(内阻为50Ω)

-100mA ~ +100mA, ±(10%+0.2mA),20uA步进

比较器功能

10档分选及计数功能

显示器

320×240点阵图形LCD显示

存储器

可保存20组仪器设定值

接口

USB DEVICE( USBTMC and USBCDC support)

USB HOST(FAT16 and FAT32 support)

LAN(LXI class C support)

RS232C

HANDLER

GPIB(选件)
