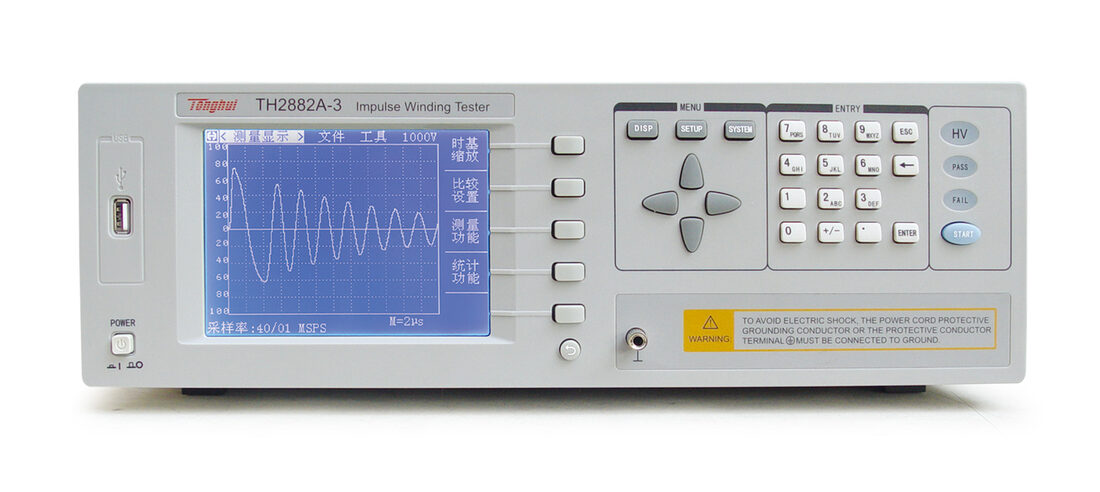

TH2882A-3 脉冲式线圈测试仪

分类 国货精品 > Tonghui > 安规线材测试仪器 > 脉冲式线圈测试仪 适用行业 家电整机制造 、 PCB 电子线路板 、 电子元器件制造 摘要 取样技术研制测试 新一代线圈类产品绝缘性能测试 编程设定测试 不受绕线阻抗影响测试 焦耳电感量测试 显示波形测量 相位差比较测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

线圈类产品(如变压器、电机等)由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。 TH2882A系列脉冲式线圈测试仪是采用高速取样技术研制的新一代线圈类产品绝缘性能的测试仪器,可为大多数线圈类产品提供测试解决方案。 TH2882A将标准线圈的采样波形存储于仪器中,测试时将被测波形与标准波形比较,根据设定的判据(面积、面积差、相位差、电晕等)以判定被测线圈的优劣。


【技术参数】

型号

TH2882A-3

输出脉冲电压

300V-3000V±5%, 50V步进

电压控制方式

正常:编程设定测试端开路时电压恒定:电压自动控制,不受绕线阻抗影响

测试范围

单相

脉冲能量

≤90milli-焦耳

电感量测试范围

≥10μH

显示器

320×240点LCD屏幕,240×200点波形显示

显示内容

设定参数,标准与被测波形,测量与比较结果

波形采样

最大40 MSPS采样率,8位,960点

输入阻抗

10MΩ(电阻分压器)

测量速度

5.5次/秒(波形显示OFF),3.3次/秒(波形显示ON)

显示波形测量

电压,时间,频率

触发方式

内部/手动(脚控)/外部/总线

比较方式

面积比较,面积差比较,电晕放电,相位差比较

测量重复精度

±1%

判别输出

PASS/FAIL 显示,报警

存储器

仪器内部可存储60组标准波形USB盘可存储500组标准波形

接口

HANDLER,RS232C,GPIB(选件)
