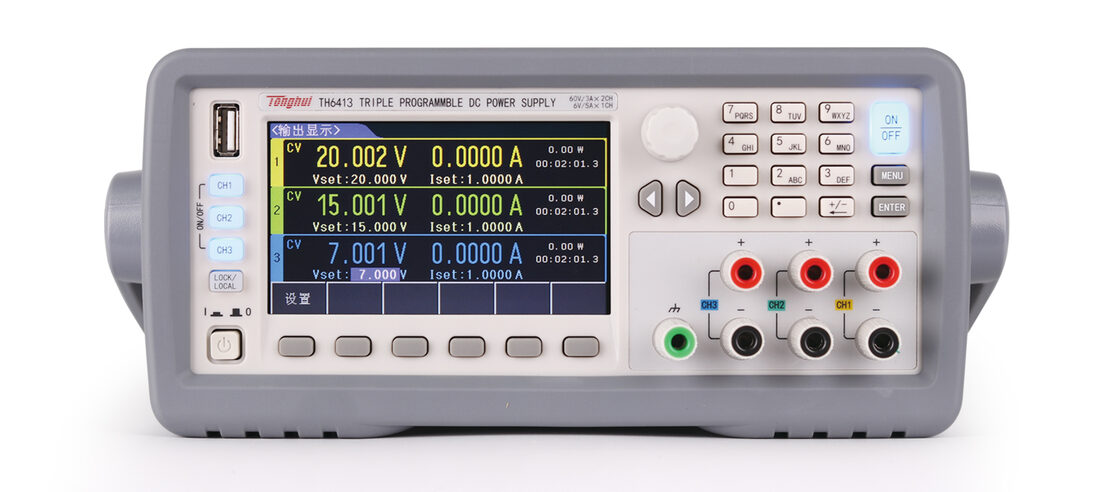

TH6413 三通道可编程线性直流电源

型号:TH6413
分类 国货精品 > Tonghui > 电力电子测试仪器 适用行业 新能源光伏 、 动力电池检测 、 电子元器件制造 摘要 用远端补偿功能可以补偿测试 研发和设计验证通用测试 生产线工作台常规测试 自动化设备集成测试 太阳能光伏模拟测试 新动力汽车模拟测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH6400系列多路输出可编程直流电源涵盖了5个型号(单个通道功率范围5W-180W),其中TH6402B为4通道输出,其余型号为3通道输出。全系列电源具备通道间串、并联以及同步输出功能,并且所有通道的输出参数同屏显示,使用起来更加方便、直观。

TH6400系列电源均为线性、程控输出设计,因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏,不同通道分屏显示,并以高对比度的颜色加以区分。UI设计方面仪器采用菜单化操作,软键、旋钮控制及输入参数,使用起来方便快捷,能很好的适应产线快速操作以及高校、实验室的应用需求。

TH6400系列标配了RS232、USB HOST和USB DEVICE接口(注:TH6402A无RS232接口和USB DEVICE接口),可选配GPIB接口,支持SCPI和MODBUS通讯协议,可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点,使得TH6400系列电源可以方便地集成在标准机柜里面。

快速选型:

型号

通道

电压

电流

功率

TH6402A

CH1

0-30V

0-3A

90W

CH2

0-30V

0-3A

90W

CH3

0-5V

0-3A

15W

TH6402B

CH1

0-30V

0-3A

90W

CH2

0-30V

0-3A

90W

CH3

0-10V

0-3A

30W

CH4

0-5V

0-1A

5W

TH6402

CH1

0-30V

0-3A

90W

CH2

0-30V

0-3A

90W

CH3

0-6V

0-5A

30W

TH6412

CH1

0-30V

0-6A

180W

CH2

0-30V

0-6A

180W

CH3

0-6V

0-5A

30W

TH6413

CH1

0-60V

0-3A

180W

CH2

0-60V

0-3A

180W

CH3

0-6V

0-5A

30W

功能特点

A. 多通道输出

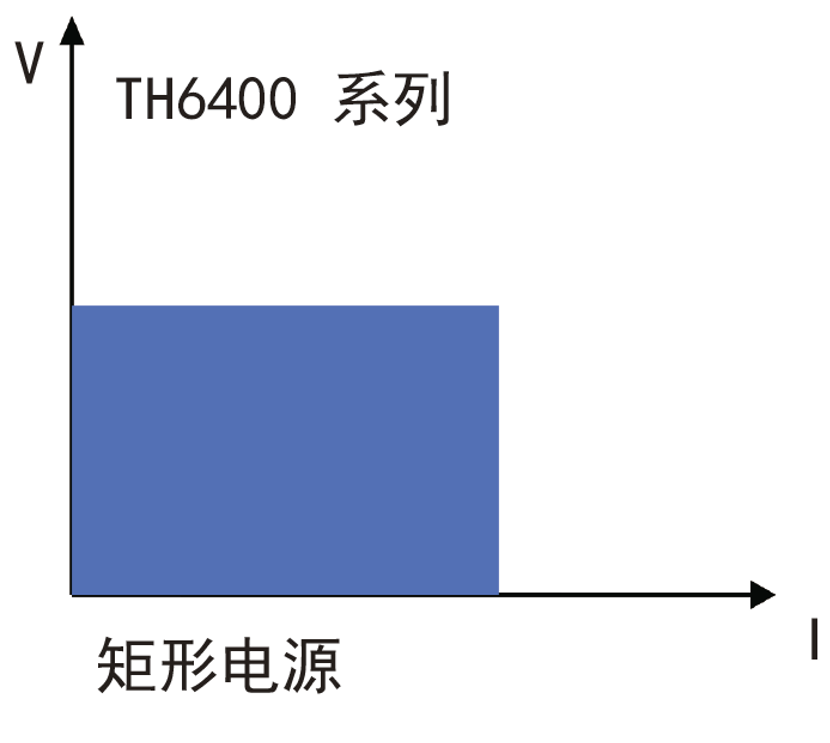

TH6400为全系列多路输出的矩形电源,其电压电流精度分别达1mV和0.1mA。通道间串联、并联、同步输出自由组合。在同步模式下,改变其中一个通道的设定值,其他同步的通道也将按比例随之自动变化。


B. 便于自动化集成

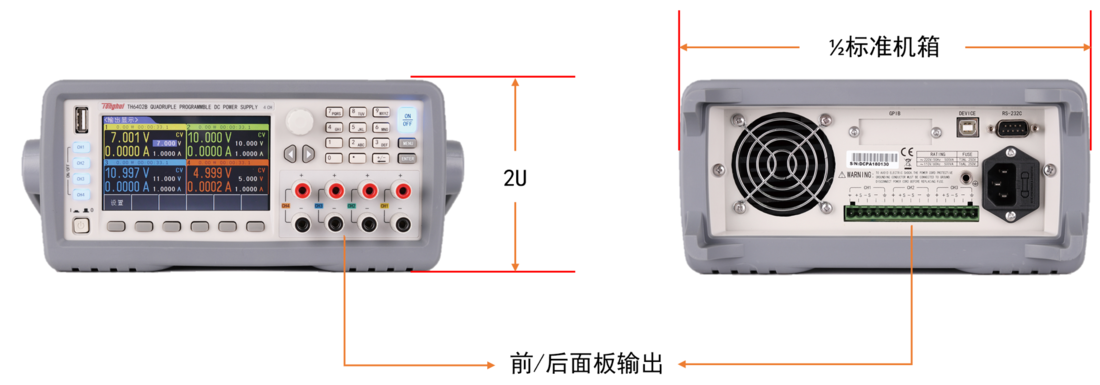

TH6400系列电源前后面板都配备有输出端,具有1/2标准机箱尺寸,配备齐全的通讯接口,支持SCPI和MODBUS通讯协议,使其可以方便的集成于自动化系统上。

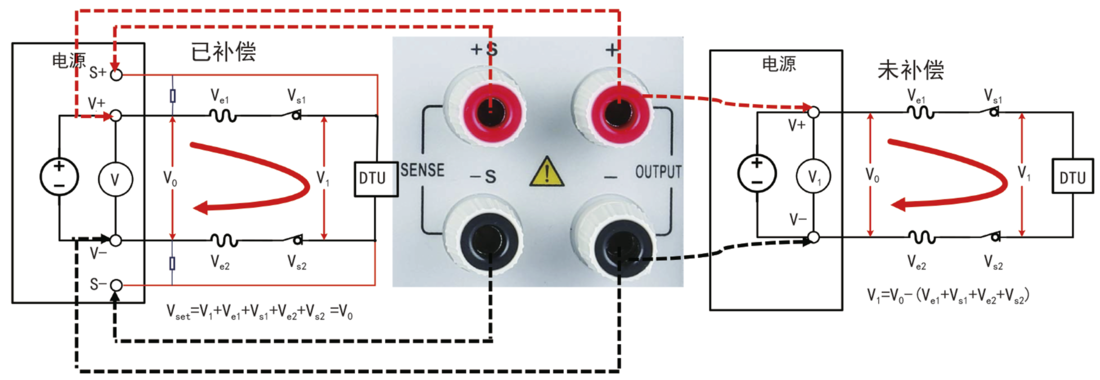

C. 远端补偿功能

当仪器输出电流较大、导线细长阻值较大,仪器输出端到被测件的导线上会分得较大电压,造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降,保证被测件两端电压为实际设置的输出电压。TH6400系列仅后面板配有补偿端,而6200系列、6300系列与6500系列前后面板都配有补偿端。

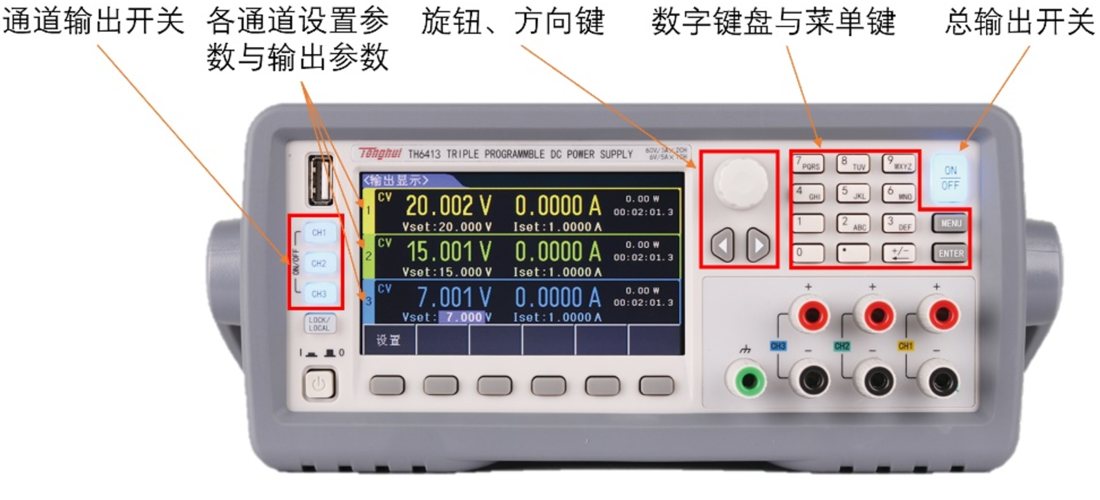

D. 人性化设计

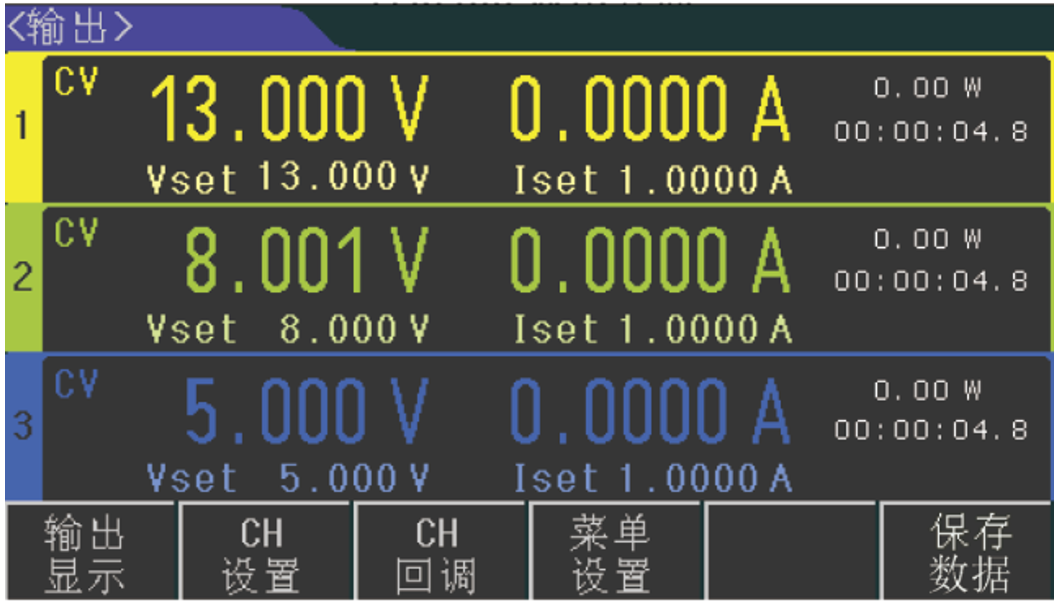

TH6400全系列配备4.3寸TFT LCD显示屏,所有通道的设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于不同通道显示区域配备了每个通道单独输出按钮,右上角的总输出按钮用于所有通道同时输出或关闭。数字编码旋钮、数字键盘可快速准确地输入设置参数,避免了电位器调节带来的效率低下和不精确问题。


E. 数据记录功能

TH6400还可以记录输出电压、输出电流和时间数据,数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中,便于后期数据分析。TH6402B暂不支持数据记录功能。


【应用】

■ 研发和设计验证通用测试

■ 生产线工作台常规测试、维修

■ 自动化设备集成测试

■ 太阳能光伏模拟测试

■ 新动力汽车模拟测试

■ 教学实验室



【技术参数】

型号

TH6402A

TH6402B

TH6402

TH6412

TH6413

额定输出(0℃-40℃)

通道/范围

CH1

CH2

CH3

CH1

CH2

CH3

CH4

CH1

CH2

CH3

CH1

CH2

CH3

CH1

CH2

CH3

电压

0-30V

0-5V

0-30V

0-10V

0-5V

0-30V

0-6V

0-30V

0-6V

0-60V

0-6V

电流

0-3A

0-3A

0-1A

0-3A

0-5A

0-6A

0-5A

0-3A

0-5A

功率

90W

15W

90W

30W

5W

90W

30W

180W

30W

180W

30W

负载调整率

电压

≤0.01%+3mV

电流

≤0.1%+3mA

≤0.01%+3mA

电源调整率

电压

≤0.01%+3mV

电流

≤0.1%+3mA

≤0.01%+3mA

设定值分辨率

电压

10mV

1mV

电流

1mA

0.1mA

回读分辨率

电压

10mV

1mV

电流

1mA

0.1mA

设定值精度

(25℃±5℃)

电压

≤0.05%+20mV

≤0.1%+20mV

≤0.03%+10mV

电流

≤0.2%+5mA

≤0.2%+5mA

≤0.1%+5mA

≤0.1%+8mA

≤0.1%+5mA

≤0.1%+5mA

回读值精度

(25℃±5℃)

电压

≤0.05%+20mV

≤0.1%+20mV

≤0.03%+10mV

电流

≤0.2%+5mA

≤0.2%+5mA

≤0.1%+5mA

≤0.1%+8mA

≤0.1%+5mA

≤0.1%+5mA

纹波和噪声(20Hz-20MHz)

电压(Vp-p)

≤3mVp-p

≤3mVp-p

≤3mVp-p

≤4mVp-p

≤4mVp-p

≤4mVp-p

电压(rms)

≤1mVrms

≤1mVrms

≤1mVrms

≤1mVrms

≤1mVrms

电流

≤3mArms

≤3mArms

≤3mArms

≤5mArms

≤5mArms

≤4mArms

≤5mArms

串联同步误差

≤0.02%+5mA

≤0.2%+10mA

≤0.05%+10mA



并联设定值精度

电压

≤0.02%+5mV

≤0.02%+10mV

≤0.02%+5mV

≤0.02%+5mV

≤0.02%+10mV

电流

≤0.1%+20mA

≤0.2%+20mA

≤0.1%+20mA

≤0.1%+30mA

≤0.1%+30mA

记忆

回调储存

40组设定文件/通道

定时器

功能

定时关闭输出

时间设置

0.1秒~99999.9秒

解析度

0.1秒

工作温度

0℃~40℃
