TH8610A 线材测试仪

型号:TH8610A
分类 国货精品 > Tonghui > 安规线材测试仪器 适用行业 家电整机制造 、 PCB 电子线路板 、 电子元器件制造 摘要 结合多年经验及客户测试 重新设计测试 新一代线材测试 PTC均可测量 自动化测试 线材综合参数测试 TH8610系列线材测试 ms级短断路测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

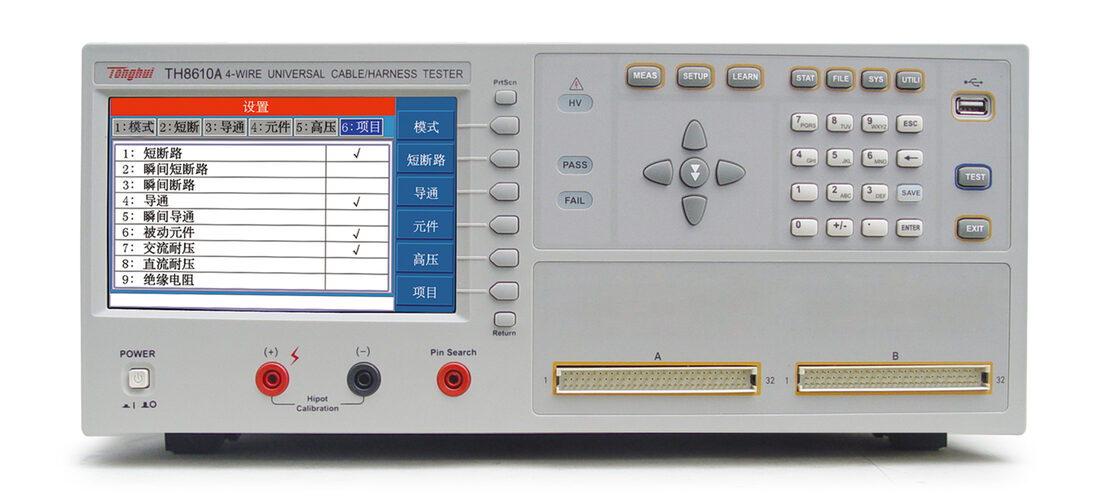

TH8610系列四端线材综合测试仪是常州同惠在TH8601系列基础上,结合多年经验及客户测试需求,重新设计的新一代线材测试仪。

TH8610相对TH8601系列,拓展了电阻的测量范围(低至 10μΩ)、且NTC\PTC均可测量,即热敏电阻。

TH8610是用于新能源电池连接器焊点检测、各种线缆、线束和排线品质及连接可靠性检验的多功能、自动化的线材综合参数测试系统。

TH8610系列线材测试仪包括以下几种类型:

型号

TH8610

TH8610A

测试脚位(Pin)

128

64

导通电阻

10mΩ-1kΩ

低电阻

10μΩ-10mΩ

测量速度

10ms(128点断短路)

交流耐压

50V-1000V

直流耐压

50V-1500V


功能特点

A. ms级短断路测量速度

短端路测试最重要的是测试效率,为此,同惠研发出了二分法短端路测量技术专利,10ms即可完成128Pin脚测量,极大提升测试效率。

断短路测试简化原理框图如右图:

B. 1A恒流、外四线式测量,确保焊接电阻测量精度

焊接点、铆接点、紧固件等接触类电阻,通常为mΩ甚至μΩ级别,常规线束测试采用的恒压法或者小电流恒流法难以达到理想的测量分辨率和测试精度。

TH8610系列产品凭借公司多年微弱信号测试技术积累,采用专有的μΩ级接触电阻测量技术,保证μΩ级别微小接触电阻测试

稳定、可靠,重复性高:

1) 采用DC恒流测试方法,将恒流源电流提高至1A;

2) 采用四线式测量技术,有效消除测试引线电阻压降带来的测试误差;

3) 支持过长连接线补偿清零功能,消除过长连接线带来的测量误差,最小测试分辨率稳定可达1μΩ;

4) 在微小电阻测试时,测试连接系统存在数μV至数十μV的金属接触热电势,且该热电势随系统和外界环境温度不断变化。因此,消除热电势影响成为系统稳定测量的主要因素。本系统可快速、可靠地消除接触热电势的影响,保证μΩ级接触电阻的稳定

测量。

C. 支持热敏电阻(NTC)测量

被测线束系统往往包含热敏电阻元件,测试热敏电阻元件需同时测试阻值和温度,并在特定温度下判断热敏电阻处于用户设定的上下限范围内。

TH8610系列将恒定电压施加在被测热敏电阻两端,分别采样电压和电流,最后计算出热敏电阻值。同时,系统根据内置温度传感器测量得到当前温度T0,在客户提供的R-T表中,获得T0环境下热敏电阻对应的上下极限,自动判断是否合格。

D. 高低压分离,绝缘电阻测试范围更宽更精确

线束测试时,涉及短断路、导通、元器件、交流阻抗、耐压、绝缘等参数的测试,不同参数测量技术不同,各种高低压、交直流信号相互干扰,将严重影响通道间绝缘性能并降低绝缘测试稳定性及测试范围。

TH8610系列采用高低压分离专利技术,将高低压、高低频信号相互隔离,有效解决了通道间相互干扰的关键技术难题,将仪器自身绝缘阻抗提高到100GΩ,从而使绝缘电阻测试范围达到了1GΩ以上。

E. 多种高压测量技术,保证高压测试效率

TH8610系列产品内置二分法、一对其他、所有对地、自动测试等多种高压测试方法,在保证测试结果准确的情况下,极大的提升系统测试效率。


【应用】

• 汽车电子:

电池连接器焊点阻抗、ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线

• 通讯和IT:

电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE 硬盘连接线、SATA硬盘连接线等

• 电子工业:

排线、扁平线、接插件、电源线、多路开关、RS232连接线、GPIB连接线、USB延长线、多芯插座

• 元器件:

无源器件:电容、电感,电阻,二极管,电容极性

• 安规测试:

交流耐压、直流耐压、绝缘电阻、电弧侦测



【技术参数】

型号

TH8610

TH8610A

测试脚位

128Pin

64Pin

测试信号源

交流信号源

频率

范围

50Hz - 300kHz

精度

0.02%

幅度

范围

1Vrms

精度

10%

可编程直流源

电压源

范围

5V MAX

精度

10%±1个字

电流源

范围

1-20mA、100mA、1A

精度

5% ±1个字

可编程高压源

直流

范围

50V - 1500V

精度

5%±1个字

交流

范围

50V-1000V

精度

5%±1个字

测试速度

断短路(128点)

10ms

电容测量

范围

10pF-1000μF

精度

10%±1个字

直流电阻

范围

1kΩ-1MΩ

精度

2%±1个字

导通电阻

范围

10mΩ-1kΩ

精度

2%±1个字

低电阻

范围

10μΩ-10mΩ

精度

10%±5个字

断短路测试

范围

1kΩ-50kΩ

精度

10%±1个字

二极管测试

电压

0-10V

精度

10%±1个字

绝缘电阻

范围

0.1MΩ-100MΩ

精度

5%±5个字

范围

100MΩ-1GΩ

精度

10%±5个字

直流漏电流

范围

1μA-5mA

精度

5%±2个字

交流漏电流

范围

10μA-10mA

精度

10%±5个字

体积(mm)

425(W)x177(H)x355(D)

重量

7.5kg
