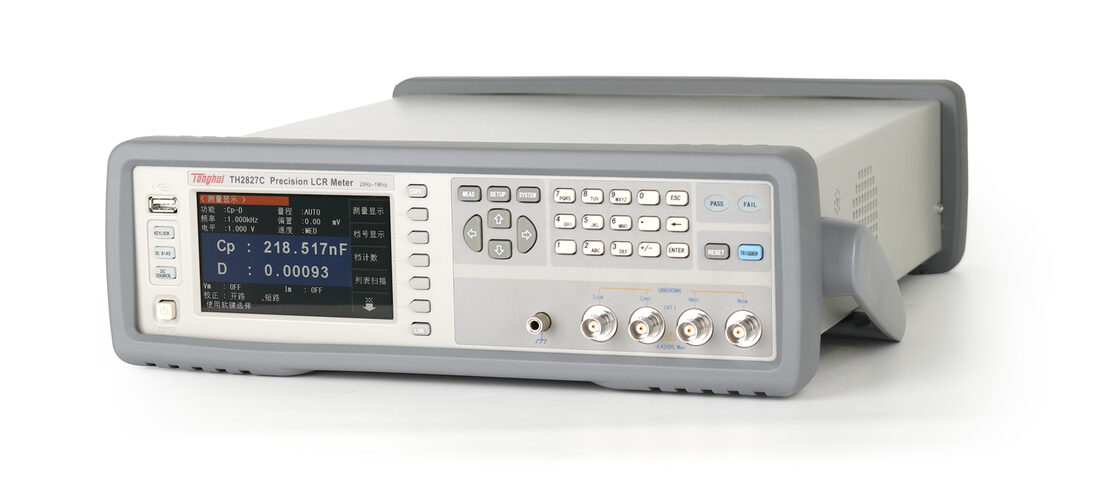

TH2827C 精密LCR数字电桥

型号:TH2827C
分类 国货精品 > Tonghui > 元器件参数测试 > LCR数字电桥 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 提高测试 极大测试 材料介电常数测试 精确测量 芯片组件和网络元件分析 阻抗参数评估和性能分析 晶体管或集成电路分析 寄生参数分析
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥,体积小,紧凑便携,便于上架使用。本系列仪器基本精度为0.05%,测试频率最高1MHz及10mHz的分辨率,4.3寸的LCD屏幕配合中英文操作界面,操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口,能满足自动分选测试,数据传输和保存的各种要求。

功能特点:

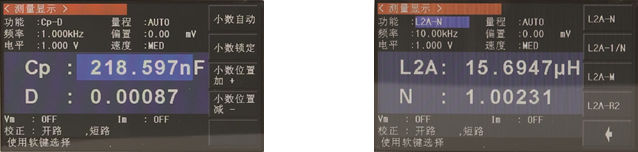

A.功能与界面


该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感,初/次级直流电阻、互感、初次及电容等变压器常见参数,极大的提高了测试效率。

B.材料介电常数测试

TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

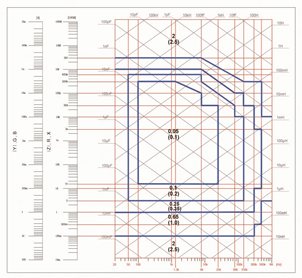

基本准确度因子曲线:


注:测试信号电平:0.3Vrms – 1Vrms

上部数值(无括号的数值)适用于中速和慢速,

下部数值(括号中的数值)适用于快速。



【应用】

■ 无源元件:

电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

■ 半导体元件:

LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

■ 其它元件:

印制电路板、继电器、开关、电缆、电池等的阻抗评估

■ 介质材料:

塑料、陶瓷和其它材料的介电常数和损耗角评估

■ 磁性材料:

铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

■ 半导体材料:

半导体材料的介电常数、导电率和C-V特性液晶材料:液晶单元的介电常数、弹性常数等C-V特性

■ 液晶单元:

介电常数、弹性常数等C-V特性



【技术参数】

产品型号

TH2827A

TH2827C

显示

4.3 TFT LCD显示器480×272

基本测量准确度

0.05%(详见说明书)

测试频率

20Hz - 300kHz

20Hz - 1MHz

AC信号电平

5mVrms - 2Vrms;50μArms - 20mArms

信号源输出阻抗

30Ω、50Ω、100Ω

RDC源内阻

30Ω、50Ω、100Ω

DC偏置

内置: 0V - ±5V;0mA - ±50mA,外接:最大120A

测试参数

基本元件

L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im,△%

变压器

DCR1(初级,2端), DCR2(次级,2端),M(互感),N,1/N,Phase(相位), Lk(漏感),C(初、次级电容)

测试速度

快速: 13ms;中速: 67 ms;慢速: 187 ms

列表扫描

201点,扫描参数: 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流

图形扫描分析

------

通用功能

串、并联等效模式,测试电缆长度:0m/1m/平均:1-255次,校准:开路、短路、负载,ALC功能量程选择:自动、手动,触发模式:INT、MAN、EXT、BUS,触发延时:0-60s,键盘锁定功能

特有功能

变压器测试,一键截屏功能,一键记录功能

比较器

10档分选, PASS/FAIL指示,档计数功能

存储

100组仪器内置测试设定文件保存/调用 0-99; USB存储器:设定文件、GIF图像、CSV数据文件
