TH9130A 多功能安规综合分析仪

型号:TH9130A
分类 国货精品 > Tonghui > 安规线材测试仪器 适用行业 家电整机制造 、 PCB 电子线路板 、 电子元器件制造 摘要 系列多功能安规综合分析 全性能安规测试 导通测试 耐压测试 也可以对零件做同样测试 绝缘电阻测试 接地电阻测试 大大缩短测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH9130系列多功能安规综合分析仪是针对电子电器设备的全性能安规测试所设计的仪器。包含交/直流耐压、绝缘电阻、接地电阻、导通测试等多个安规测试功能。

耐压测试:输出功率AC:500VA(5kV/100mA,5kV/40mA),DC:120VA(6kv/20mA,6kV/12mA),因此可用来为大功率的电器、电机等方面设备做耐压测试,也可以对零件做同样的测试。

绝缘电阻测试:显示范围0.1MΩ-50GΩ,测试电压50V-5000V任意设定。

接地电阻测试:电流最大可达40A,并可对测试电压进行设置。亦可与耐压测试同时进行,大大缩短测试时间,提高测试效率。

仪器配有7寸触摸屏,可直接对仪器进行触摸式控制操作,所有测试模式、时间、电压、电流、电阻值、测试步骤在同一屏幕上显示。另有列表显示模式,显示多步骤的设置及顺序测试结果。

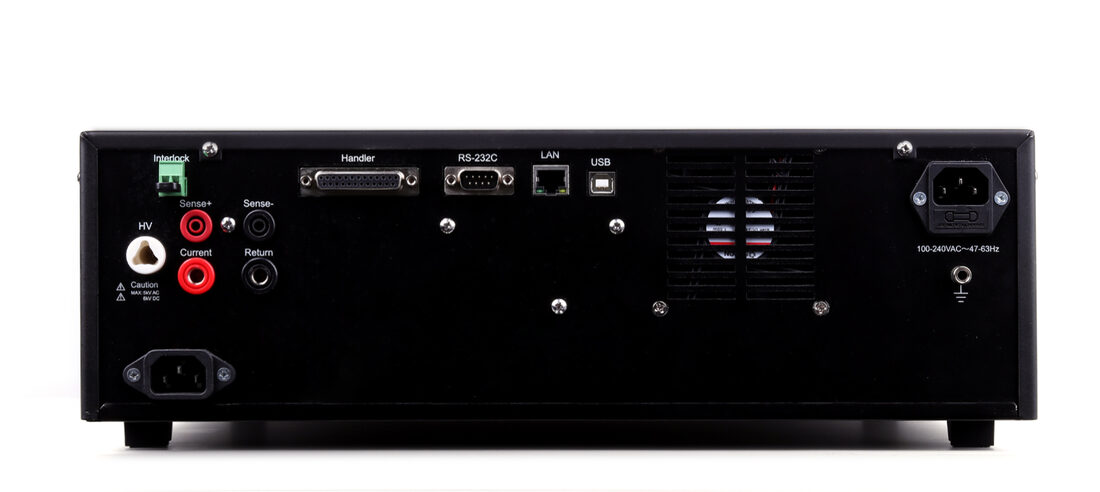

仪器配有适合测试系统使用的RS-232C、USB、HANDLER,可选配的GPIB,使得仪器能适应多种不同需要的高安全性和可靠性的自动测试系统。

A. 7寸电容式触摸屏, 800×480分辨率

TH9130系列多功能安规综合测试仪是同惠电子第一款采用了7英寸800*480分辨率电容式触摸屏、Linux系统的安规测试仪器,其触摸式操作、交互式操作体验,大大缩短了仪器设置操作的时间,提高了效率。

屏幕截图 2022-12-20 154336.pngimage.png

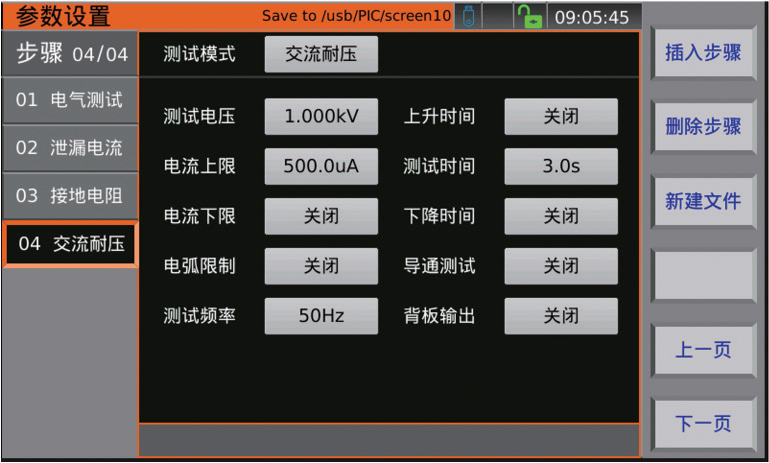

设置界面:同一页面设置所有参数

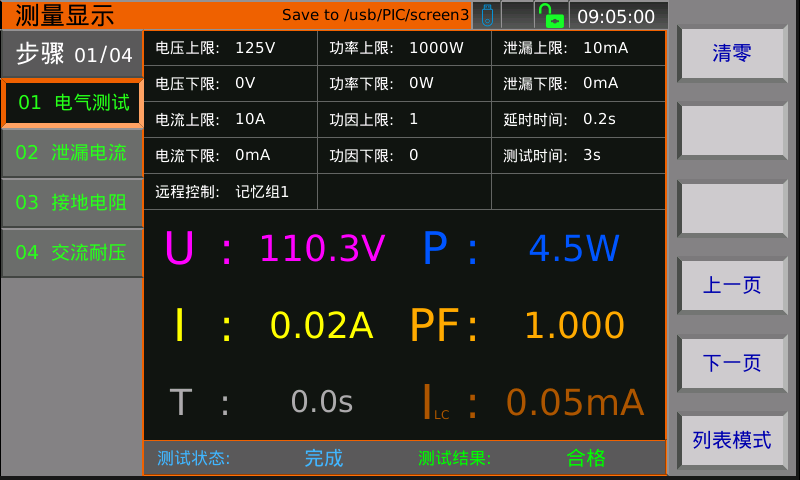

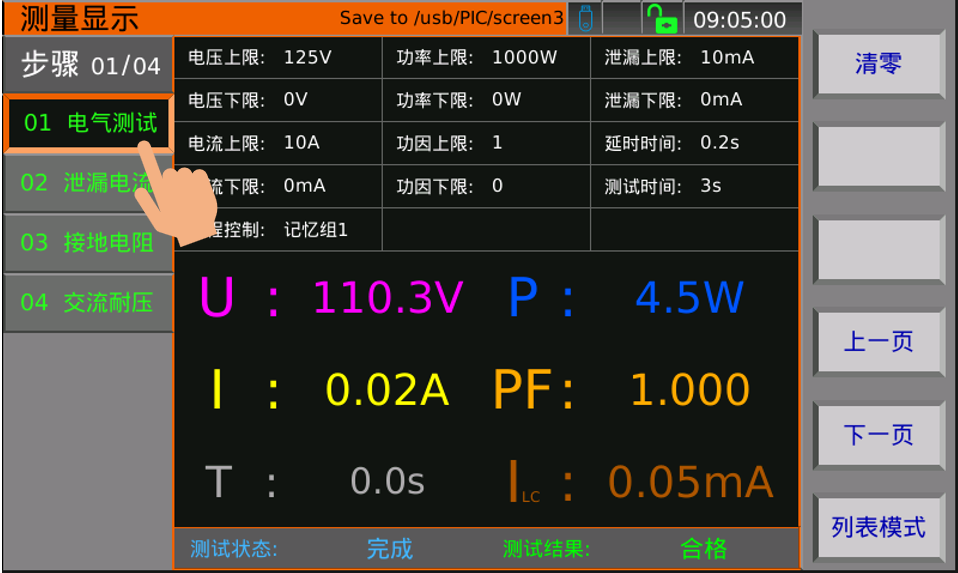

测试结果显示

步骤模式:显示每个步骤设定值、测试值、判断结果

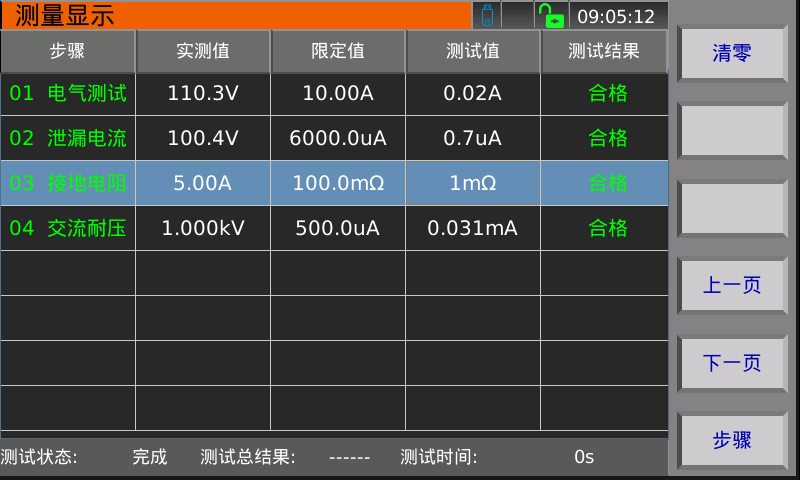

列表模式:同一屏显示所有步骤的测试结果、判断结果、总判断结果

B. 七合一综合测试,单机实现所有安规测试需求

TH9130系列多功能安规综合测试仪集成了七种安规测试功能

功能

基本参数

说明

交流耐压

ACW

电压

0.05-5.0kV

大功率输出,适合带电机家电如冰箱、空调、洗衣机等测试

大功率变压器、大功率电机测试

电流

0.001mA-100mA (电压>4kV)

0.001mA-120mA (电压≤ 4kV)

功率

500VA

直流耐压

DCW

电压

0.05-6.0kV

测试结束后自动放电,保障人体安全

电流

0.0001mA-20mA (电压<1.5kV)

0.0001mA-25mA (电压 ≥ 1.5kV)

功率

150VA

绝缘电阻

IR

电压

0.05-6.0kV

输出电压超过市场上大多数绝缘测试仪的

1kV

电阻

0.05MΩ– 50.0GΩ

接地电阻

电流

1.00-40.00A(AC)

满足大多数接地电阻测试要求

可与耐压同时测试,提高测试效率

电压

3.00-8.00V

阻值

0-600mΩ

导通

电流

0.0001A-0.1A

测试接地线是否连接可靠、L&N是否短接异常,避免上电危险。

耐压测试时同步检测接地线连接状况。

电阻

0.00-10.000kΩ

电气测试

电压

0.0-277.0V

可作为交流电源输出,输出功率500VA

同时测量电压、电流、功率、功率因数、泄漏电流等参数

测量参数可设定上下限进行判断

电流

0.00-16.00A

功率

0-4500W

功率因数

0.000-1.000

泄漏电流

0-10.00mA

泄漏电流

供电电源

0-277Vac, 16Aac max

峰值/有效值

泄漏电流

0.0μA-10.00mA


电流频率

DC,15Hz-1MHz


阻抗网络

A:UL544NP、UL484、UL1363、UL923、 UL471、UL867、UL697


B:UL544P


C:UL2601 - 1、IEC60601 - 1、EN60601 - 1、GB9706.1


D:UL1563


E: IEC60990Fig4U2 、IEC60950 - 1 、 IEC60335 - 1 、IEC60598 - 1 、UL484、 IEC60065 、IEC61010 、GB/T12113 、 GB4943.1 、GB4706.1 、GB3187.1 、 GB7000.1、GB/T42125.1、GB4793.1


F:IEC60990Fig5U3、IEC60598 - 1、GB/ T12113、GB4943.1、GB31897.1、GB7000.1


G:频率检测1kΩ


H:GB4793.1、GB/T42125.1、IEC61010-1


C. 耐压/接地同步测试,提高效率

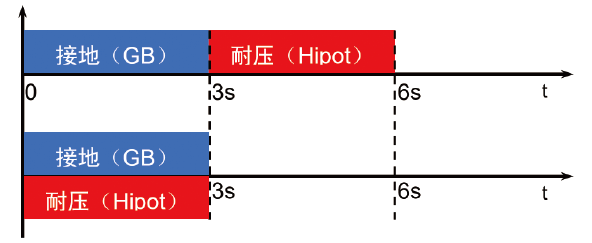

TH9130系列多功能安规综合测试仪内置双功放技术,同步输出高电压及大电流,支持耐压与接地同步测试,大大缩短产线测试时间。


D. 耐压/接地线同时测试,保证测试结果正确有效

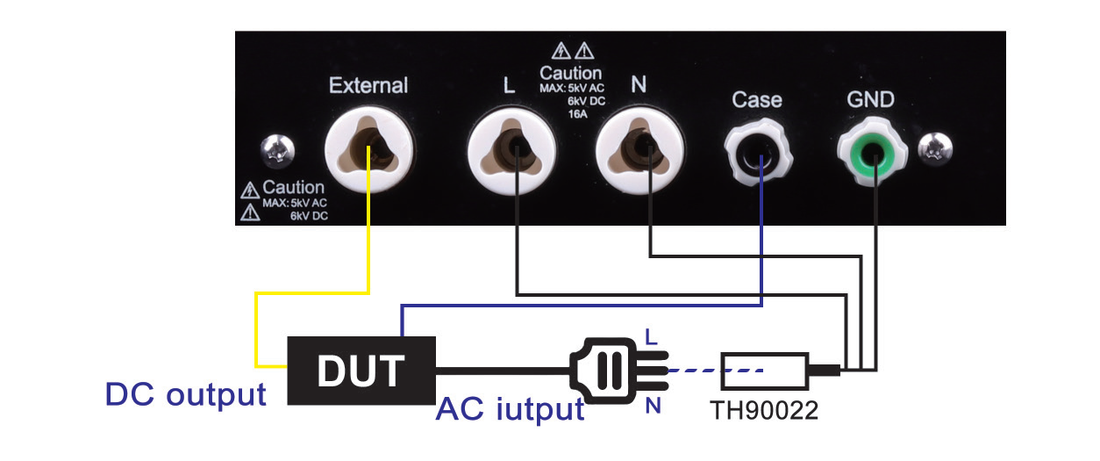

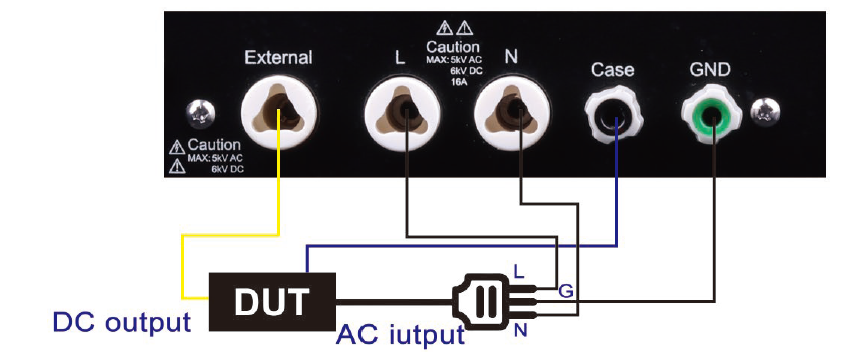

测试耐压同时,检测接地线是否接触良好,若接地线接触不良或测试中突然断开,则停止耐压检测,保证了耐压测试结果准确,避免因接地线不良造成的误判。耐压接地线同时测试.pngimage.png

E. LC泄漏测试/TCT接触电流,符合IEC60990及IEC60950标准

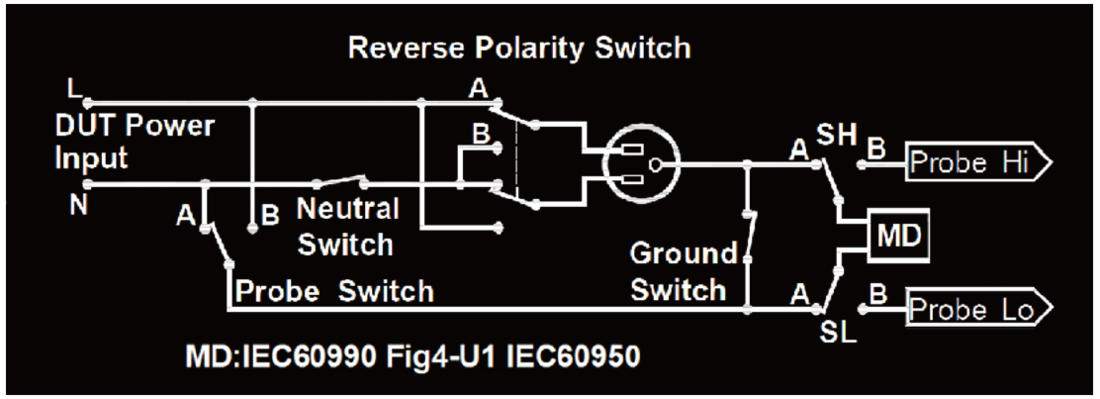

根据探针设定,泄漏电流测试可测试如下电流:

探针设定

开关位置

泄漏电流

SH

SL

Probe Switch

GND

Ground To Line

A

A

A

关/开

对地漏电流

Probe-Hi To Line

B

A

A

关/开

表面对地漏电流

Probe-Hi To Probe-Lo

B

B

A

关/开

表面间漏电流

Ground To Neutral

A

A

B

开

对地漏电流

AUTO

A

A

A、B各一次

开

对地漏电流

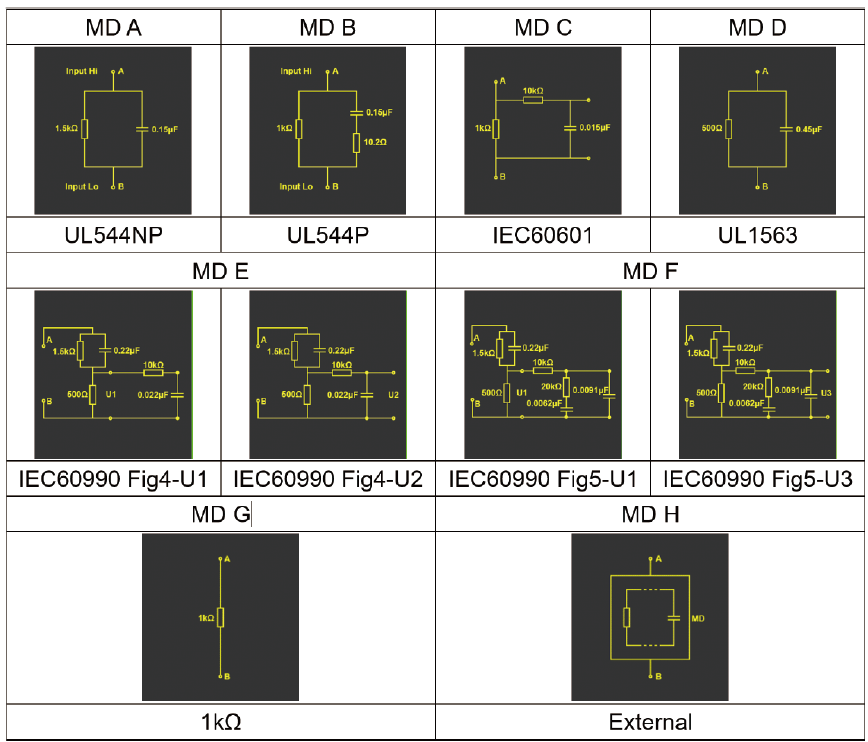

人体阻抗网络(MD)支持下列七种


F. 触电保护功能,保障测试人员安全

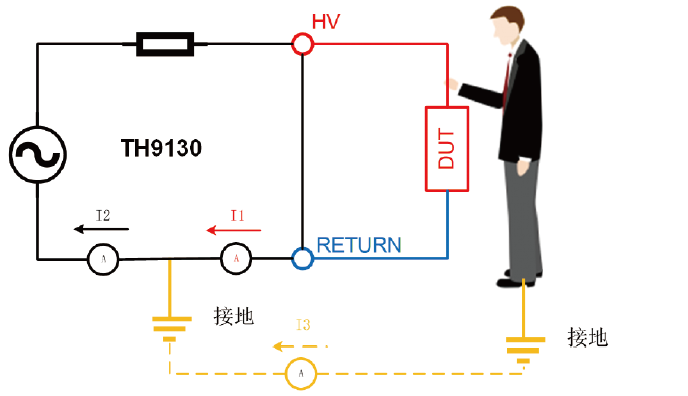

当操作人员触电时,电流表分别测得不同数值,经过人体的电流I3= i2-i1, 当 i3过高时,即判定为触电,会立即切断输出,保障用户的安全。


【应用】

■ 家用电气综合电气性能测试分析

■ 电机综合分析测试

■ 照明电器综合测试分析

■ 大功率电器测试分析

■ 电子零件综合测试分析

■ 医疗电气综合测试分析



【技术参数】

型号

TH9130

TH9131

TH9130A

TH9131A

耐压测试

输出电压

AC

范围

0.05 - 5.0kV

波形

50/60Hz±0.1%正弦波

输出功率

500VA(5.0kV/100mA)

200VA

500VA

200VA

DC

范围

0.05 - 6.0kV

输出功率

150VA(6.0kV/25mA)

120VA

150VA

120VA

负载变动率

±(1%设定值+10V)(额定功率)

分辨率

2V

精度

±(1%设定值+5V)

电流测试

AC

范围

V≤4kV

0.001mA - 120mA

0 . 0 0 1 m A -

40mA

0.001mA -

120mA

0.001mA -

40mA

V>4kV

0.001mA - 100mA

0 . 0 0 1 m A -

40mA

0.001mA -

100mA

0.001mA -

40mA

分辨率

0.001mA

精度

120mA

0.1mA-120.0mA ±(1%读值+0.6mA)

30mA

0.01mA-29.99mA ±(1%读值+0.15mA)

3mA

0.001mA-2.999mA ±(1%读值+0.015mA)

DC

范围

V≥1.5kV

0.0001mA - 25mA

0 . 0 0 0 1 m A -

20mA

0.0001mA -

25mA

0.0001mA -

20mA

V<1.5kV

0.0001mA - 20mA

0 . 0 0 0 1 m A -

20mA

0.0001mA -

20mA

0.0001mA -

20mA

分辨率

0.1μA

精度

25mA

0.01mA-25.00mA ±(1%读值+0.12mA)

3mA

0.001mA-2.999mA ±(1%读值+0.015mA)

300μA

0.1μA-299.9μA ±(1%读值+1.5μA)

时间设定

测试时间

0.3 - 999s,0表示持续测试

上升时间

0.1 - 999s,0表示关闭

下降时间

0.1 - 999s,0表示关闭

等待时间

0.1 - 999s,0表示关闭(仅直流耐压)

电弧检测

AC

1.0mA - 20.0mA

1.0mA - 20.0mA

DC

1.0mA - 10.0mA

最大短路电流(仅交流测试)

200mA

80mA

200mA

80mA

快速放电功能

测试结束后自动放电(DCW)

绝缘电阻测试

电压

输出

DC:0.05 - 6.0kV

分辨率

2V

精度

±(1%读值+5V)

电阻

测试范围

0.05MΩ - 50.0GΩ

测试精度

V≥1kV

1MΩ - 1GΩ

±(3%读数+1M)

1GΩ - 10GΩ

±(7%读数+0.2G)

10GΩ - 50GΩ

±(10%读数+0.5G)

500V≤V<1kV

0.05MΩ - 1GΩ

±(3%读数+1M)

1GΩ - 10GΩ

±(7%读数+0.2G)

10GΩ - 50GΩ

±(10%读数+0.5G)

V<500V

1MΩ - 1GΩ

±(5%读数+100V/Vs*10M)

时间设定

测试时间

0.3 - 999s,0表示持续测试

上升时间

0.1 - 999s,0表示关闭

下降时间

0.1 - 999s,0表示关闭

等待时间

0.1 - 999s,0表示关闭

快速放电功能

测试结束后自动放电

交流接地电阻测试

输出电流

范围

1.00 - 40.00A

分辨率

0.01A

精度

±(2%设定值+2个字)

测试电压

范围

3.00 - 8.00V

分辨率

0.01V

精度

±(2%设定值+3个字)

测试频率

50/60Hz±0.1%

输出调整率

±(1%输出值+0.02A)

电阻测试

范围

1.00 - 10.00A

0 - 600mΩ

10.01 - 30.00A

0 - 200mΩ

30.01 - 40.00A

0 - 150mΩ

精度

1.00 - 3.00A

0 - 600mΩ±(3%读值+3个字)

3.01 - 10.00A

0 - 600mΩ±(2%读值+2个字)

10.01 - 30.00A

0 - 200mΩ±(2%读值+2个字)

30.01 - 40.00A

0 - 150mΩ±(2%读值+2个字)

测试时间

0.5 - 999s,0表示持续测试

导通测试

测试电流

0.1A

0.00 - 10.00Ω

0.01A

10.1 - 100.0Ω

0.001A

101 - 1000Ω

0.0001A

1001 - 10000Ω

电阻测试精度

0 - 1000Ω

±(1%读值+3个字)

1001 - 10000Ω

±(1%读值+10个字)

测试时间

0.3 - 999s,0表示持续测试

测试时间

0.3 - 999s,0表示持续测试

电气测试

电压测试

范围

0.0 - 277.0V

------

分辨率

0.1V

------

精度

±(1.5%读值+2个字)(30 - 277V)

------

电流测试

范围

0.00 - 16.00A

------

分辨率

0.01A

------

精度

±(2%读值+2个字)

------

功率测试

范围

0 - 4500W

------

分辨率

1W

------

精度

±(5%读值+3W)

------

功率因数

范围

0.000 - 1.000

------

分辨率

0.001

------

精度

±(8%读值+2个字)

------

泄漏电流

范围

0.00 - 10.00mA

------

分辨率

0.01mA

------

精度

±(2%读值+2个字)

------

测试时间

0.1 - 999s,0表示持续测试

------

等待时间

0.2 - 999s

------

泄漏电流测试

供电电源

范围

0 - 277Vac,16Aac Max

------

精度

±(1.5%读值+2个字)(30 - 277V)

------

泄漏电流

测试范围

0.0μA - 10.00mA

------

测试频率

DC,15Hz - 1MHz

------

测试时间

AC+DC

0.5 - 999s,0表示持续测试

------

AC/DC

0.1 - 999s,0表示持续测试

------

等待时间


AC+DC

0.5 - 999s

------

AC/DC

1.8 - 999s自动量程

1.3 - 999s固定量程

------

人体阻抗网络

MD

A:

UL544NP、UL484、UL1363、UL923、UL471、UL867、UL697

------

B:

UL544P

------

C:

UL2601 - 1、IEC60601 - 1、EN60601 - 1、GB9706.1

------

D:

UL1563

------

E:

IEC60990Fig4U2、IEC60950 - 1、IEC60335 - 1、IEC60598 - 1、UL484、 IEC60065、IEC61010、GB/T12113、GB4943.1、GB4706.1、GB31897.1、 GB7000.1、GB/T42125.1、GB4793.1

------

F:

IEC60990Fig5U3、IEC60598 - 1、GB/T12113、GB4943.1、GB31897.1、 GB7000.1

------

G:

频率检测1kΩ

------

H:

GB4793.1、GB/T42125.1、IEC61010-1

MDA - G器件精

度

电阻精度

±1%

------

电容精度

±5%

------

MD电压保护

30V峰值或30Vdc

------

探针设置

G - L、PH - L、PH - PL

------

泄漏电流量程有效值RMS

量程选择

MD主电阻

量程

范围

------

自动

0.5kΩ

量程1

0.0μA - 64.0μA

------

量程2

56.0μA - 260.0μA

------

量程3

240.0μA - 999.9μA

1000μA - 1050μA

------

量程4

800.0μA - 999.9μA

1000μA - 4200μA

------

量程5

3600μA - 8399μA

8.40mA - 10.00mA

------

量程6

------

------

1kΩ

量程1

0.0μA - 32.0μA

------

量程2

28.0μA - 130.0μA

------

量程3

120.0μA - 525.0μA

------

量程4

400.0μA - 999.9μA

1000μA - 2100μA

------

量程5

1800μA - 8400μA

------

量程6

8000μA - 8399μA

8.40mA - 10.00mA

------

1.5kΩ

量程1

0.0μA - 22.0μA

------

量程2

18.3μA - 85.0μA

------

量程3

80.0μA - 350.0μA

------

量程4

266.6μA - 999.9μA

1000μA - 1400μA

------

量程5

1200μA - 5600μA

------

量程6

5300μA - 8399μA

8.40mA - 10.00mA

------
