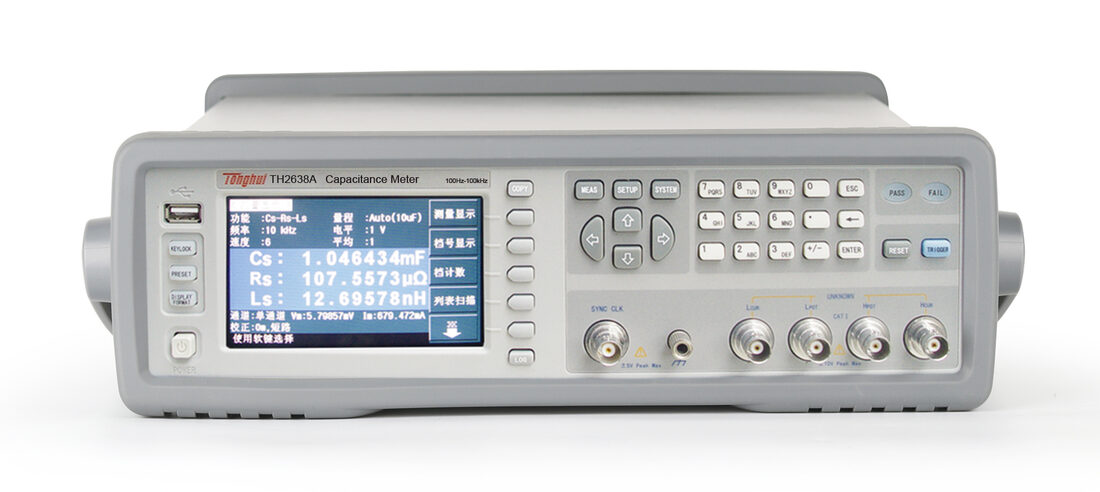

TH2638A 高速精密电容测量仪

型号:TH2638A
分类 国货精品 > Tonghui > 微弱信号测试仪器 > 低噪声精密电源 ; 国货精品 > Tonghui > 元器件参数测试 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 频率测量 新型电容测量 TH2638系列测量 电平高速高精度测试 生产线高速测试 不良接触测试 消除阵列式电容器测试 系统中相邻测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH2638系列高速精密电容测量仪是具有高达1MHz测试频率的新型电容测量仪,体积小,紧凑便携,便于上架使用。4.3寸的LCD屏幕可选中英文操作界面,操作方便快捷。

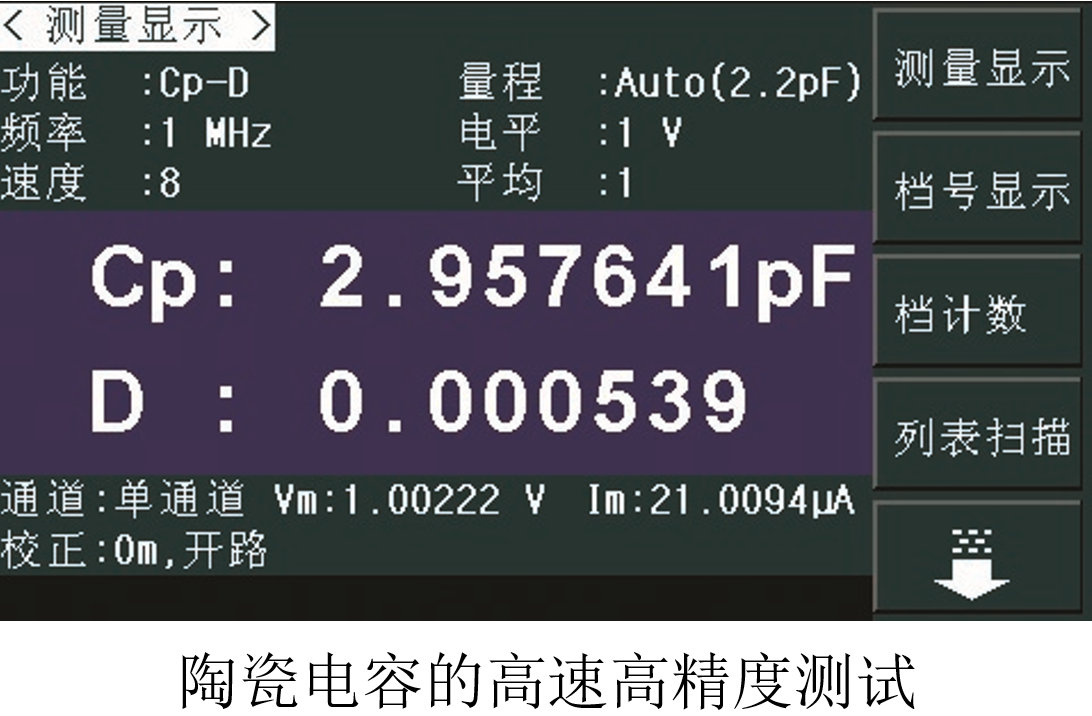

TH2638系列测量电容基本精度为±0.07%,损耗精度高达0.0005,最高速度高达2.3ms;超宽的量程配置,使得TH2638系列能够精确测量从低值到高值的各类电容;超宽的输出阻抗范围和信号电平补偿功能,特别适合于用稳定的测试电平高速高精度测试陶瓷电容器;三参数(Cs-Rs-Ls)测试功能解决了新能源汽车用DC-Link薄膜电容器串联等效电感ESL的测试难题。

TH2638系列兼容SCPI命令集;有机械手接口和料箱分类功能,适合生产线高速测试产品的自动分类;最多256个扫描通道的扫描器接口,大大提高生产效率;不良接触的检查功能大大减低了生产线快速测试时的误判率;当测试频率为1MHz时,频率偏移设置功能(1MHz±1%,1MHz±2%)可消除阵列式电容器测试系统中相邻测量终端的干扰,并降低测量结果的波动。

可以根据不同尺寸的DC-Link薄膜电容器为客户定制相应的测试夹具。

TH2638系列高速精密电容测试仪包括以下几种类型:

简要参数

TH2638

TH2638A

TH2638B

TH2638C

测试频率

100Hz,120Hz,1kHz,10kHz,100kHz,1MHz,1MHz±1%,1MHz±2%

100Hz,120Hz,1kHz,10kHz,40kHz,100kHz

100Hz,120Hz,1kHz,10kHz

100Hz,120Hz,1kHz

基本精度

C:0.07%,D:0.0005

测试电平

0.1Vrms-1Vrms

输出阻抗

1.5Ω、0.5Ω、0.3Ω、10Ω

功能特点

  1. 高速度,高精度,高一致性

    测试速度:2.3ms(100kHz/1MHz),3.0ms(1kHz/10kHz/40kHz),11.0ms(120/100Hz)

    电容测试精度:±0。07%,损耗因素:±0。0005

    18个量程配置,3倍于传统LCR的量程的紧密配置,保证了高速测试下仍能保证高精度和高一致性

    TH2638

    l

    l

    l


    l

    l

    TH2638A

    l

    l

    l

    l

    l


    TH2638B

    l

    l

    l




    TH2638C

    l

    l





    频率量程

    100Hz、120Hz

    1kHz

    10kHz

    40kHz

    100kHz

    1MHz

    1pF






    l

    2.2pF






    l

    4.7pF






    l

    10pF





    l

    l

    22pF




    l

    l

    l

    47pF




    l

    l

    l

    100pF


    l

    l

    l

    l

    l

    220pF


    l

    l

    l

    l

    l

    470pF


    l

    l

    l

    l

    l

    1nF


    l

    l

    l

    l

    l

    2.2nF


    l

    l

    l

    l


    4.7nF


    l

    l

    l

    l


    10nF

    l

    l

    l

    l

    l


    22nF

    l

    l

    l

    l

    l


    47nF

    l

    l

    l

    l

    l


    100nF

    l

    l

    l

    l

    l


    220nF

    l

    l

    l

    l

    l


    470nF

    l

    l

    l

    l

    l


    1μF

    l

    l

    l

    l

    l


    2.2μF

    l

    l

    l

    l



    4.7μF

    l

    l

    l




    10μF

    l

    l

    l




    22μF

    l

    l





    47μF

    l

    l





    100μF

    l

    l





    220μF

    l






    470μF

    l






    1mF

    l






    测试速度和量程的设置,解决了以下几个问题

    1. 高速测试下精度及无法得到保证

    2. 测量仪器无法满足高吞吐率自动化设备的测试要求

    3. 在满足了测试速度的情况下,多次测试数据的一致性不好

  2. 从低电容值到高电容值,超宽的测量范围

    测试频率

    测量范围

    1MHz

    0.001fF-1.5nF

    100kHz

    >6.8pF

    40kHz

    >15pF

    10kHz

    >68pF

    1kHz

    >68pF

    100Hz/120Hz

    >6.8nF


  3. 新能源汽车用DC-Link薄膜电容器的精确测试

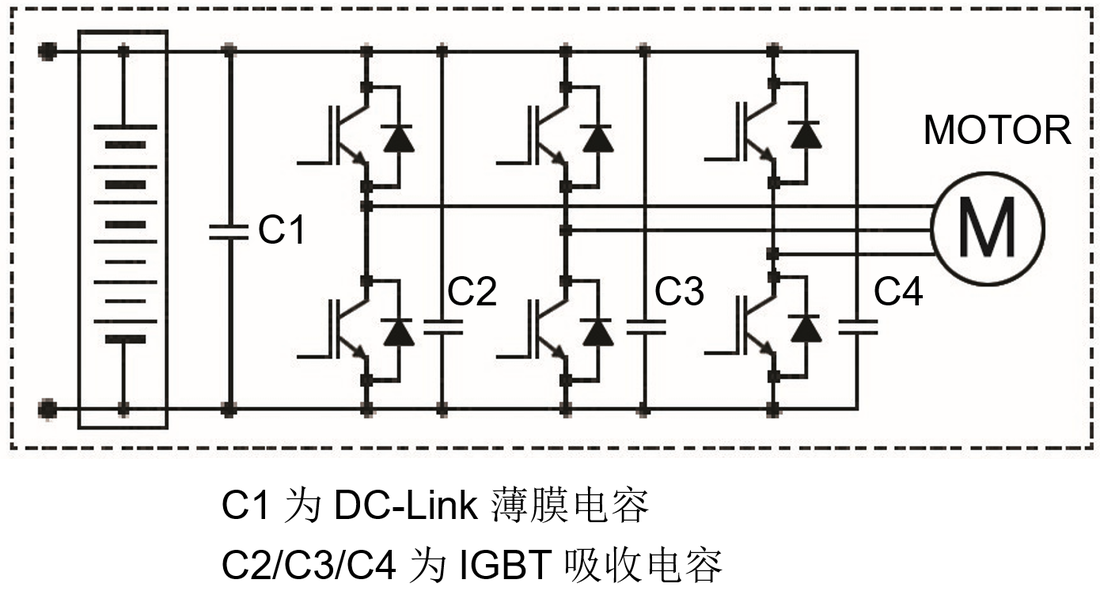

  4. 三参数(Cs-Rs-Ls)测试功能解决了新能源汽车DC-Link薄膜电容器串联等效电阻(ESR)和串联等效电感(ESL)的测试难题。随着工业的迅速发展,能源短缺已成为世界性问题,新能源汽车已成为未来汽车工业发展的主要方向。电机,电池和电机控制技术是新能源汽车的三大核心。电机控制技术的核心就是需要高效电机控制的逆变器技术,高效电机控制的逆变器技术则需要一个功能强大的IGBT模块和一个与之匹配的DC-Link电容器。如下图所示:


    DC-Link薄膜电容的特点:

    a. 容量高,可高达1000μF甚至更高

    b. 频率特性稳定,产品高频特性好,工作频率约为10kHz

    c. 低ESR(串联等效电阻),最小可达0.2-0.5mΩ,甚至更小,通过耐纹波电流能力强

    d. 低ESL(串联等效电感),最低可达<10nH,减小了在开关频率下的震荡效应,因此可忽略掉吸收电容.

    e. 产品安全性好,耐过压能力强,抗浪涌电压能力大于1.5倍的额定电压

    f. 没有极性,能承受反向电压

    g. 额定电压可达800V以上,不需要串联和平衡电阻

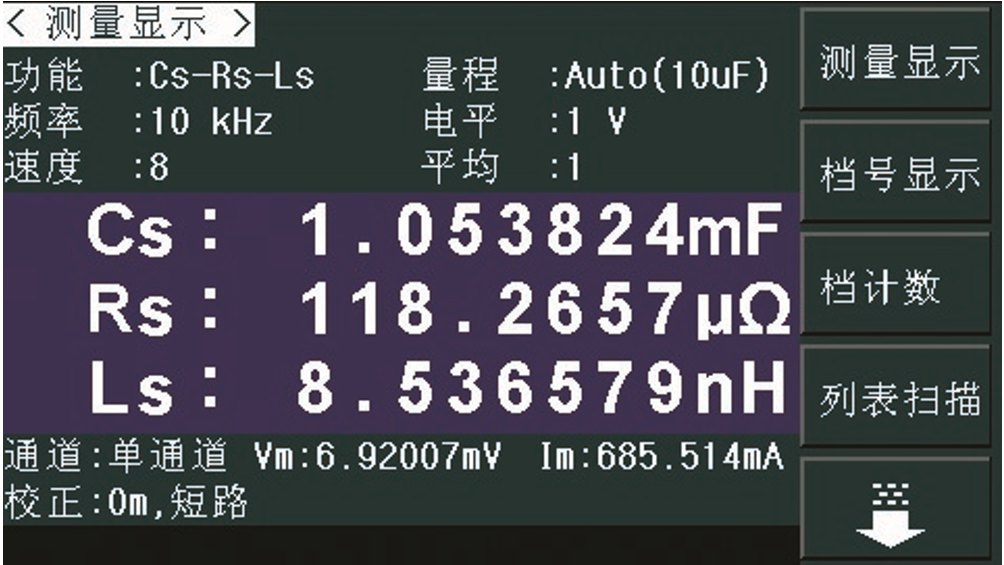

    如何正确快速测试DC-Link是一个世界性的难题,TH2638A是同惠在电容测试行业20多年的技术积累的基础上,创造性的发明了一个频率下同时测量Cs、ESR和ESL的技术,此技术使得DC-Link电容可以在设定的频率下稳定测试高达1mF的容量、1μΩ稳定值的ESR、0.01nH稳定值的ESL,完美的解决了这个问题,为广大DC-Link电容器厂家提供了一个高效,高性价比的完美解决方案.

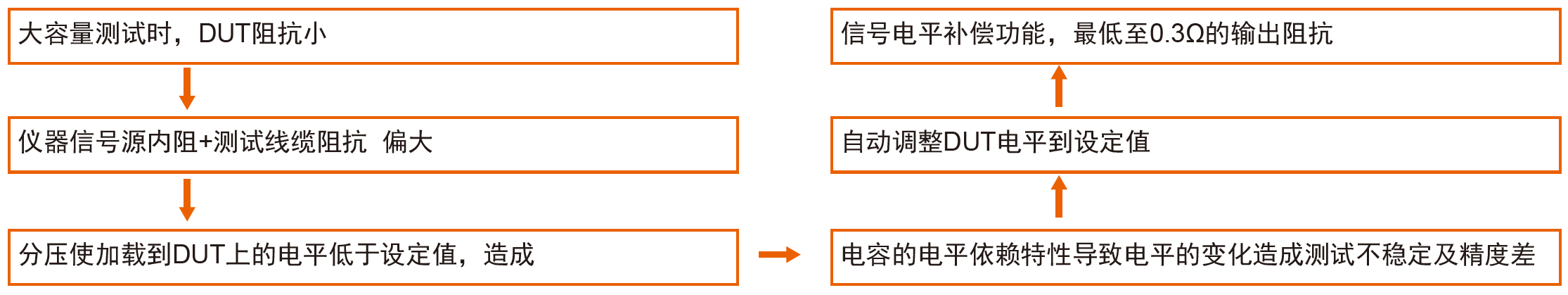

  5. 低阻抗测试,信号电平补偿功能

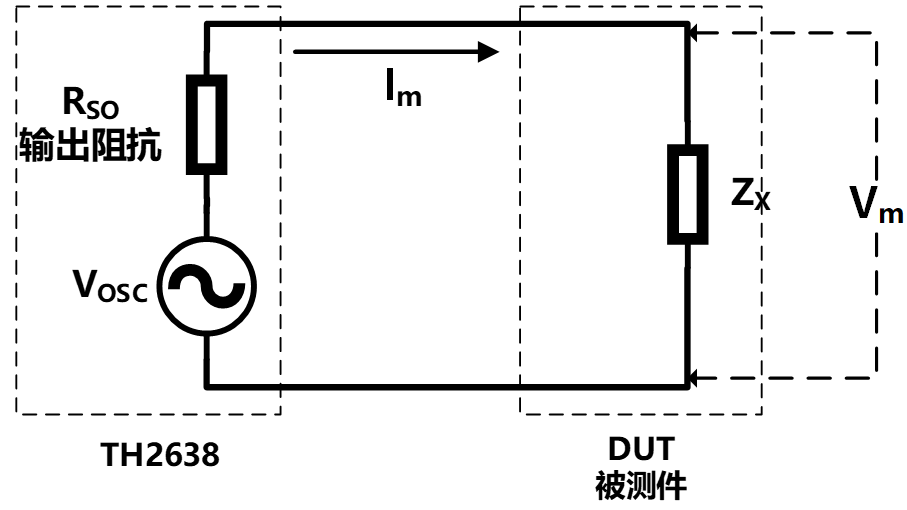

  6. 低输出阻抗:最低至0.3Ω的低输出阻抗,可高速、精确测试大电容甚至是超级电容。

    输出阻抗

    100Hz/120Hz

    SLC OFF(≥220μF量程)

    1.5Ω

    SLC ON(≥220μF量程)

    0.3Ω

    10nF-100μF量程

    10Ω

    1kHz

    SLC OFF(≥22μF量程)

    1.5Ω

    SLC ON(≥220μF量程)

    0.3Ω

    220nF-10μF量程

    0.3Ω

    100pF-100nF量程

    10Ω

    10kHz

    ≥2.2μF量程

    1.5Ω

    100pF-1μF量程

    10Ω

    40kHz

    所有量程

    10Ω

    100kHz

    所有量程

    10Ω

    1MHz

    所有量程

    10Ω

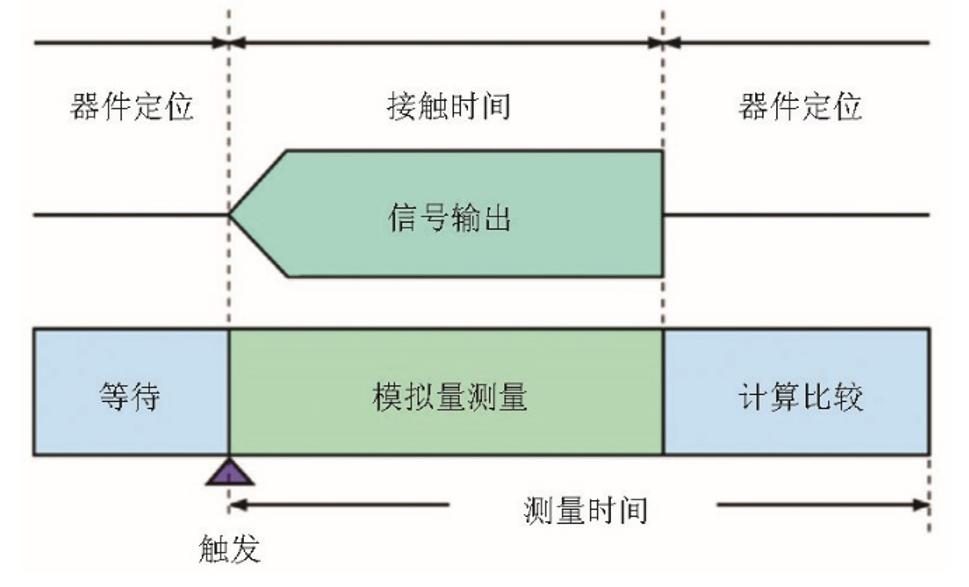

  7. 接触检查功能及同步信号源功能

    接触检查,无需额外时间,只有在测试时才输出信号.保证测试数据正确有效及避免长时间接触造成接触不良

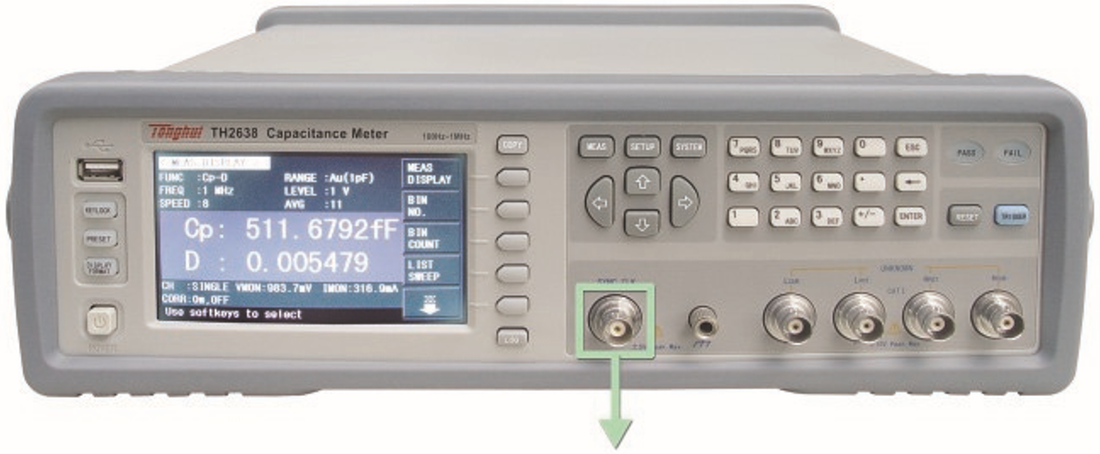

  8. 同步信号输出,保证测试线上多台同类仪器用同一时基同步测试


  9. 频率偏移设置

    1MHz测试频率可偏置为:1MHz-2%、-1%、+1%和+2%。

  10. 当需将两台或多台电容表集成到一个自动机械手系统(例如阵列式电容器测试系统)、或者同一个工作台时,用频率偏移设置功能将多台仪器设置不同频率,可有效消除相邻测量终端之间的相互干扰,及降低测量结果的波动。

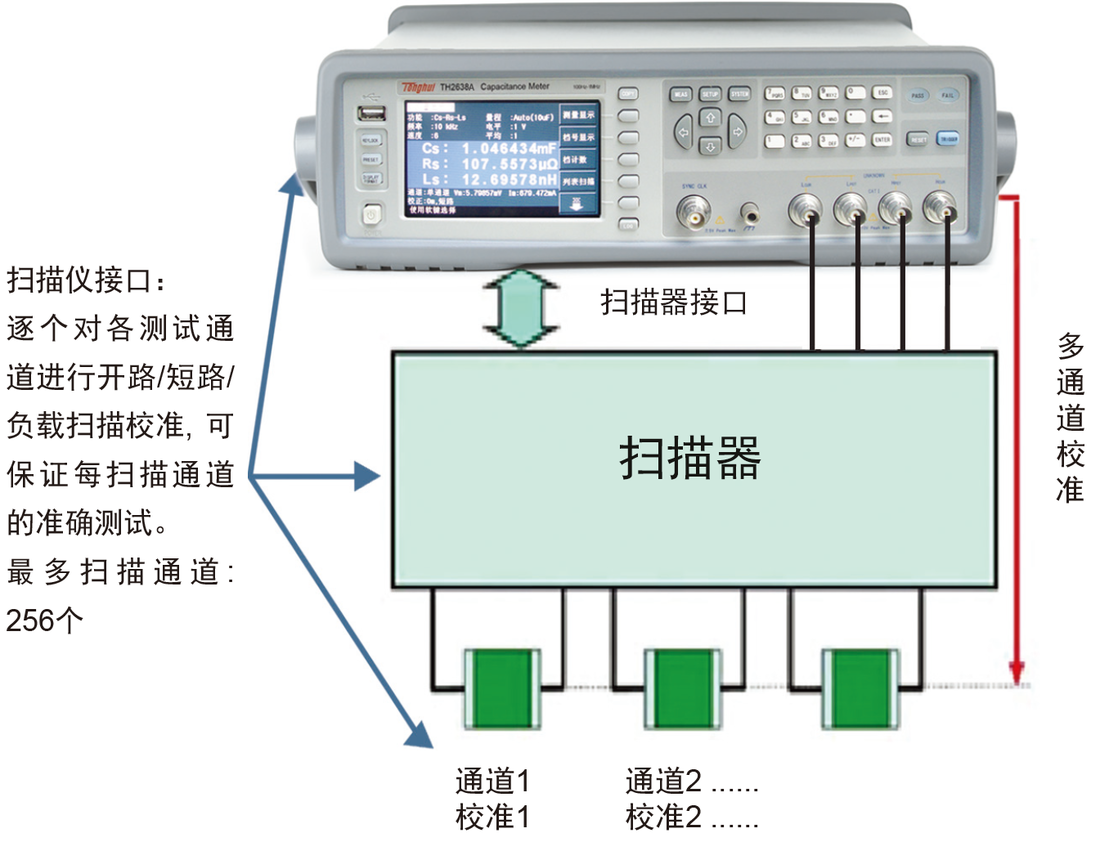

  11. 扫描仪接口和料箱分类

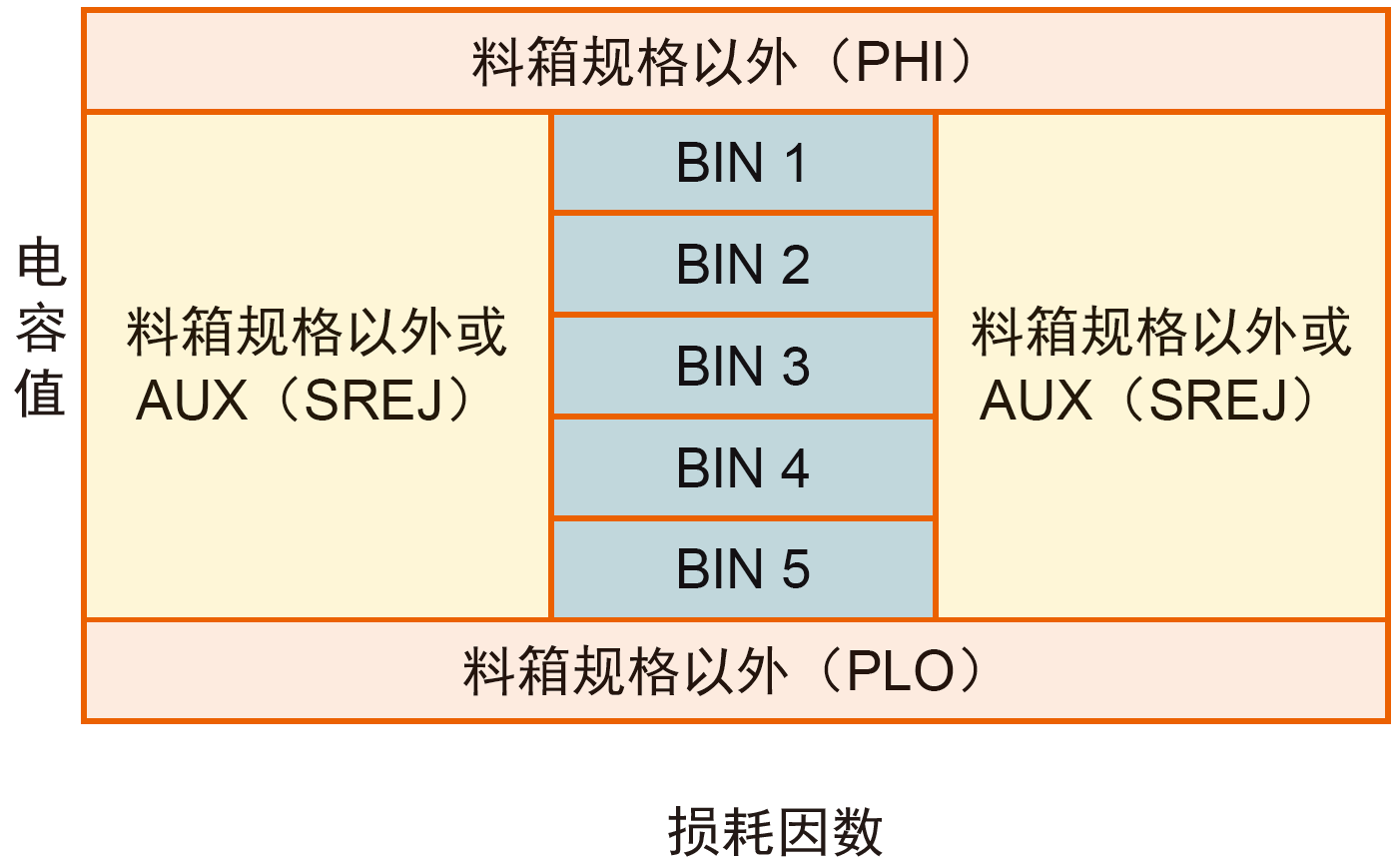

  12. 料箱分类:按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品

    image.png image.png

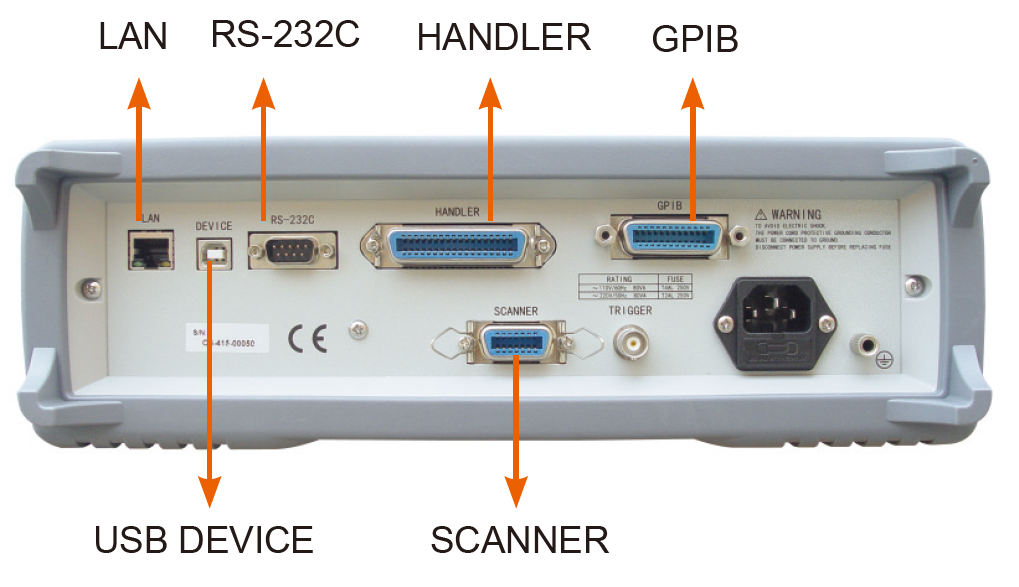

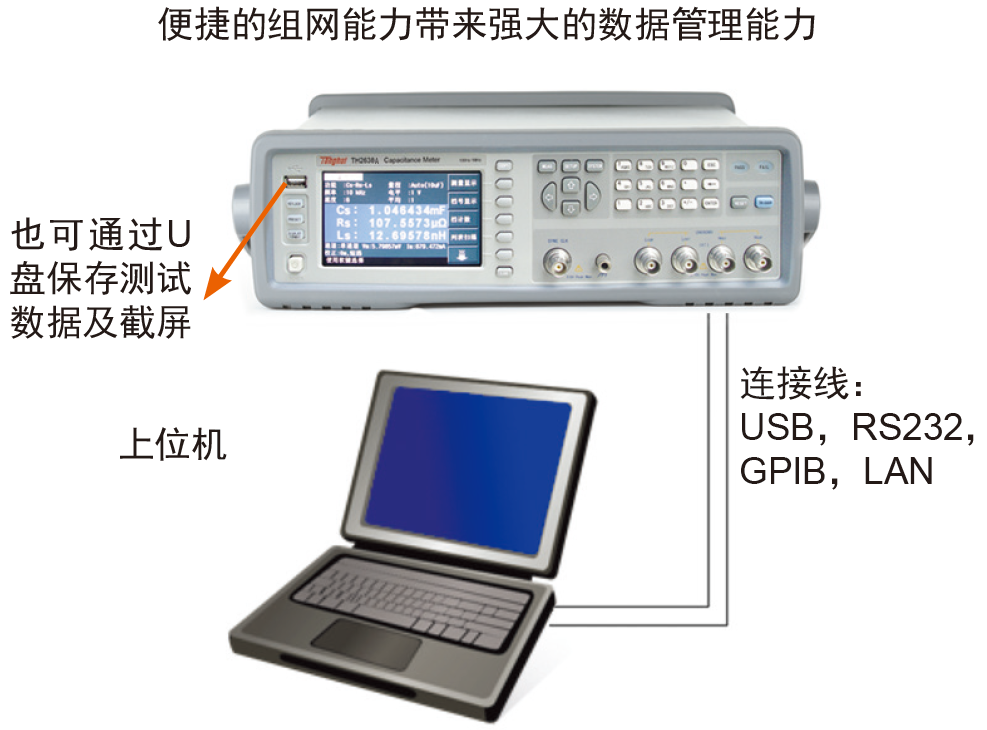

  13. 兼容SCPI指令集,丰富的接口

    image.png image.png

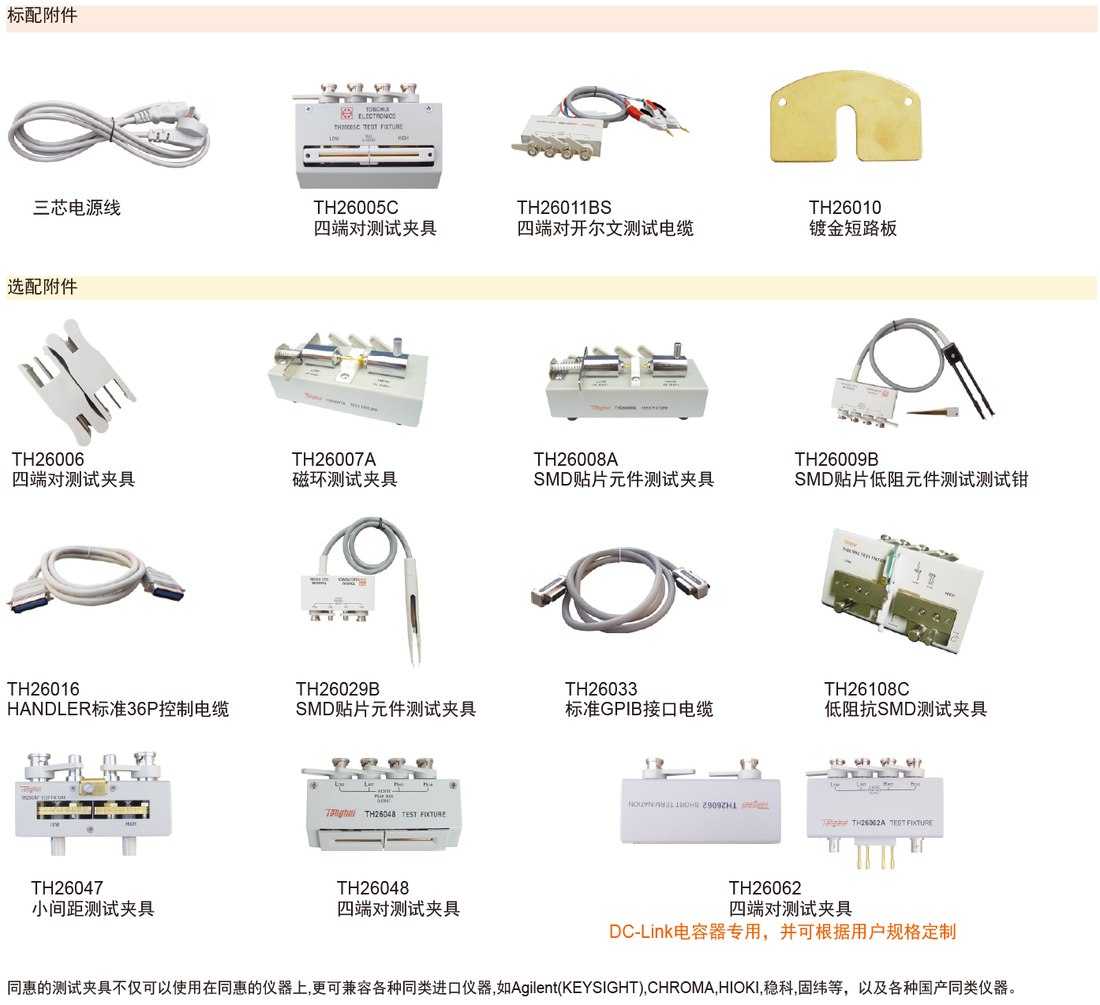

  14. 配附件




【应用】

▮ 电解电容器高速高精度测试

▮ DC-Link电容器高速高精度测试

▮ 陶瓷电容器高速高精度测试

▮ 薄膜电容器高速高精度测试

▮ 各种电容器生产线高速测试

▮ 高速自动化生产线集成测试

▮ 半导体、器件、材料分布电容测试

▮ 其他各种电容器......



【技术参数】

型号

TH2638

TH2638A

TH2638B

TH2638C

测试信号参数

Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs

Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs、Cs-Rs-Ls

Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs

测试信号

频率

允许频率

100Hz、120Hz、1kHz、10kHz、100kHz、1MHz、

1MHz±1%、1MHz±2%

100Hz、120Hz、1kHz、10kHz、40kHz、100kHz

100Hz、120Hz、1kHz、10kHz

100Hz、120Hz、1kHz

精度

±0.02%

电平

范围

0.1V-1V

分辨率

0.01V

精度

±5%

输出方式

连续或同步

信号源延时

范围

0-1s

分辨率

0.1ms

输出阻抗

100Hz

120Hz

SLC OFF

量程

≥220μF

1.5Ω

SLC ON

量程

≥220μF

0.3Ω

量程

10nF-100μF

10Ω

1kHz

SLC OFF

量程

≥22μF

1.5Ω

量程

≥22μF

0.3Ω

SLC ON

量程

220nF-10μF

0.3Ω

量程

100pF-100nF

10Ω

10kHz


量程

≥2.2μF

1.5Ω

------


量程

100pF-1μF

10Ω

------

40kHz

------

10Ω

------

------

100kHz

10Ω

------

------

1MHz

10Ω

------

------

------

测试速度

五档测试速度选择:1、2、4、6、8

最快测量速度

100Hz/

120Hz

11ms

1kHz

10kHz

3.3ms

40kHz

------

3ms

------

------

100kHz

2.5ms

------

------

1MHz

2.3ms

------

------

------

测试量程方式

自动、保持

平均次数

1-256

触发方式

内部、手动、外部、总线

内部、手动、外部(除SCANER)、总线(除GPIB)

触发延时时间

范围

0-1s

分辨率

0.1ms

测量显示范围

参数

Cs、Cp

±1.000000aF - 999.9999EF

D

±0.000001 - 9.999999

Q

±0.01 - 99999.99

Rs、Rp

±1.000000aΩ - 999.9999EΩ

G

±1.000000aS - 999.9999ES

Δ%

±0.0001% - 999.9999%

基本测量准确度

C:0.07%, D:0.0005

显示方式

浮动/固定小数点显示、ΔABS、Δ%

列表扫描

10点列表扫描,可对频率、电压进行扫描

比较器功能

11档:BIN1-BIN9、OUT_OF_BIN、AUX_BIN

接口

RS232C、LAN、USB HOST、USB DEVICE、HANDLER、GPIB、SCANNER

RS232C、LAN、USB HOST、USB DEVICE、HANDLER

内部存储

40个仪器设定文件

外部USB存储

·GIF图像 ·40个仪器设定文件 ·测试数据USB存储器直接存储 ·截屏文件直接保存USB存储器

一般技术指标

温度、湿度、海拔

(操作环境)

0℃ - 45℃,15% - 85% RH (≤40℃,无冷凝),0 - 2000m

供电电源

电压

90VAC - 264VAC

频率

47Hz - 63Hz

功耗

最大150VA

温度、湿度、海拔(存储环境)

-20℃ - 70℃,0 - 90% RH (≤65℃,无冷凝),0 - 4572m

注:1. 1MHz时包含1MHz±1%,1MHz±2% 2. a:1e-18,E:1e18
