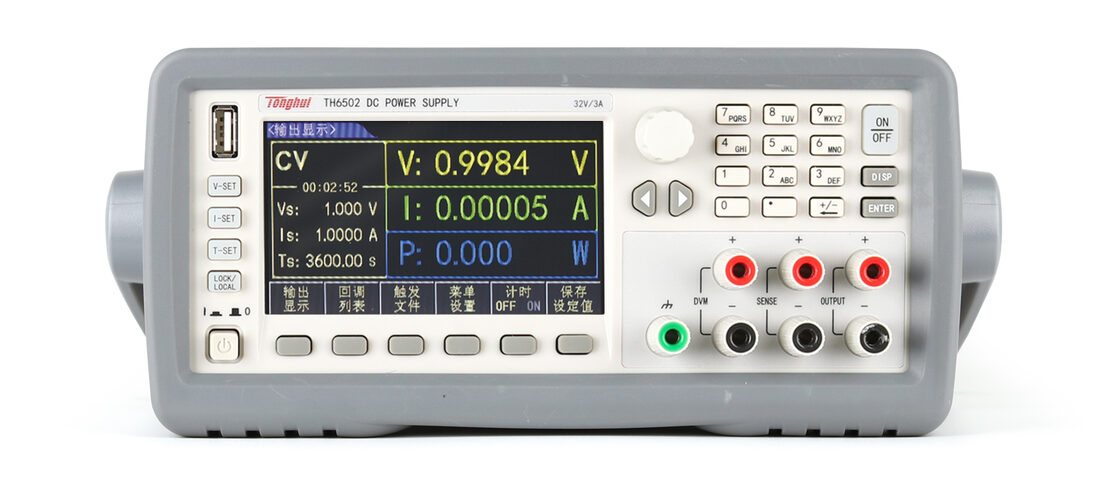

TH6502 高精度可编程线性直流电源

型号:TH6502
分类 国货精品 > Tonghui > 电力电子测试仪器 适用行业 新能源光伏 、 动力电池检测 、 电子元器件制造 摘要 仪器可保存10个测试 每个测试 文件可编辑100个测试 且支持测试 低噪声高性能测试 采样端测试 用远端补偿功能可以补偿测试 电源按照测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH6500系列高精度可编程直流电源涵盖了6个型号(96W-216W),其最突出的优点是具有超高的精度和分辨率以及极快的电压上升速度。仪器内置一块电压表和欧姆表,方便用户测试外部电压和电阻。

TH6500系列电源均为线性、程控输出设计,因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏,所有设置与输出参数同屏显示,使用起来更加直观。UI设计方面仪器采用菜单化操作,软键、旋钮控制及输入参数,使用起来方便快捷,能很好的适应产线快速操作以及高校、实验室的应用需求。

TH6500系列还具有强大的可编辑能力。仪器可保存10个测试文件,每个测试文件可编辑100个测试步骤,当需要时可一键调取,并且支持测试文件循环输出。

TH6500系列标配了RS232、USB HOST和USB DEVICE接口,可选配GPIB接口,支持SCPI和MODBUS通讯协议,可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点,使得TH6500系列电源可以方便地集成在标准机柜里面。

功能特点

A. 高精度、低纹波、低噪声

高性能的直流电源是精确测试的基础,TH6500系列在TH6000家族中的精度最高,其电压电流的回读值解析度高达0.1mV和0.01mA。电源输出时的纹波最高控制在3mVp-p以内,极大的降低了噪声对被测物的潜在影响。


B. 便于自动化集成

TH6500系列电源前后面板都配备有输出端、采样端和测试端,具有1/2标准机箱尺寸,配备齐全的通讯接口,支持SCPI和MODBUS通讯协议,使其可以方便的集成于自动化系统上。


C. 远端补偿功能

当仪器输出电流较大、导线细长阻值较大,仪器输出端到被测件的导线上会分得较大电压,造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降,保证被测件两端电压为实际设置的输出电压。



D. 人性化设计

H6500全系列配备4.3寸TFT LCD显示屏,所有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮,使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数,避免了电位器调节带来的效率低下和不精确问题。



E. 强大的编辑能力

仪器回调列表中可储存100组状态数据,每组数据可设置电压值、电流值、过保电压和过保电流,需要时可在回调列表中直接调用(如图E-1)。仪器还设计了100个触发文件的快速调用功能(如图E-2),每个触发文件包含100个触发步骤(如图E-3)。每个触发步骤可编辑输出电压、输出电流、输出时间,每个测试文件可编辑循环输出的次数。当收到触发信号时,电源按照测试文件的顺序执行输出任务,并且在<触发输出>页面显示输出状态(如图E-4)。



F. 数据记录功能

TH6500系列还可以记录输出电压、输出电流和时间数据,数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中,便于后期数据分析。


G. 电压、电阻测量功能

TH6500系列电源自带一块五位半的数字电压表和毫欧表,用于测量外部电压、电阻。



【应用】

■ 研发和设计验证通用测试

■ 生产线工作台常规测试、维修

■ 自动化设备集成测试

■ 太阳能光伏模拟测试

■ 新动力汽车模拟测试

■ 教学实验室



【技术参数】

参数

TH6501

TH6502

TH6503

TH6511

TH6512

TH6513

额定输出

电压

0-20V

0-32V

0-72V

0-20V

0-32V

0-72V

电流

0-5A

0-3A

0-1.5A

0-10A

0-6A

0-3A

功率

100W

96W

108W

200W

192W

216W

负载调节率

电压

≤0.01%+2mV

电流

≤0.05%+1.5mA

电源调节率

电压

≤0.01%+1mV

电流

≤0.05%+1mA

设定值解析度

电压

1mV

电流

0.1mA

回读值解析度

电压

0.1mV

电流

0.01mA

设定精度12月(25℃±5℃)

电压

≤0.03%+3mV

电流

≤0.05%+2mA

回读精度12月(25℃±5℃)

电压

≤0.02%+3mV

电流

≤0.05%+2mA

≤0.05%+2.5mA

纹波和噪声(20Hz-20MHz)

差模电压

≤3mVp-p and 1mVrms

≤4mVp-p and 1mVrms

差模电流

<3mArms

<4mArms

动态恢复时间(50%-100% LOAD) 恢复到75mv以内的时间

<200us

上升时间

10%-90%

<20ms

下降时间

90%-10%

<200ms

<250ms

<150ms

<200ms

<250ms

<150ms

过压保护

范围(典型值)

1-19V

1-31V

1-71V

1-19V

1-31V

1-71V

精度(典型值)

±(设定值*0.5%+0.5V)

响应时间(典型值)

<10ms

DVM(DC)

显示值精度

±0.02%+10mv

显示分辨率

0.1mv

输入差模电压范围

0-40Vpk

输入共模电压范围

0-30Vpk
