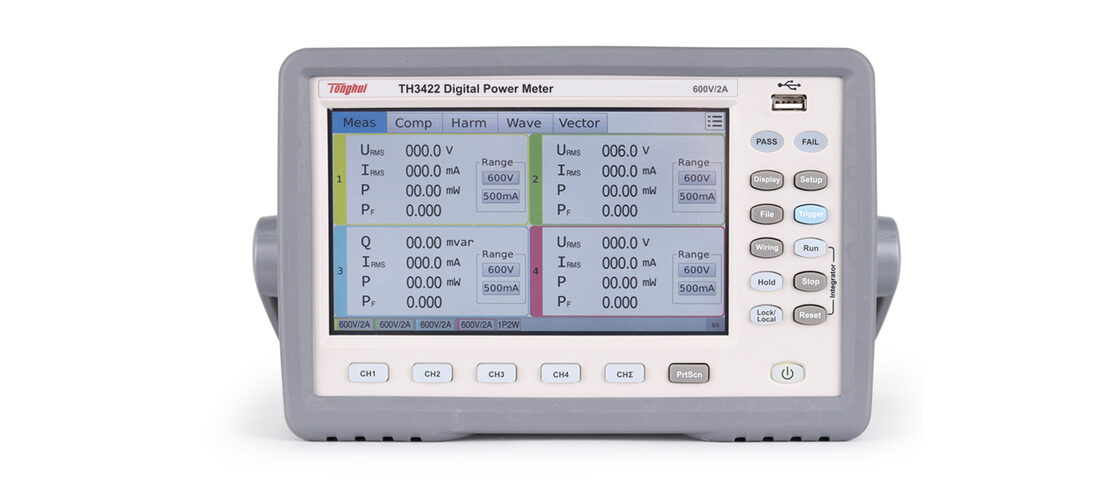

TH3422 *多通道数字功率计 (含同惠TH34XX系列多通道数字功率计系统软件V1.0)

型号:TH3422
分类 国货精品 > Tonghui > 电力电子测试仪器 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 常规测试 标配谐波分析 质量控制和生产测试 有效分析 辅助分析 统计分析 多通道测试 主测试页面测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH3411/TH3421/TH3422是采用专业的锁相环倍频同步技术,多通道同步源信号可选,搭载嵌入式操作系统,使得人机交互接口较为灵活稳定,其(0.15%读数+0.2%量程+1字)的基本精度、常规测试7次的测试速度、DC/45Hz-420Hz的频率范围可以满足市场上大部分电力系统的测量要求,标配谐波分析功能,对于工频信号最大可测试50次谐波成分。

支持丰富的对外接口,对于RS232/RS485串口通信,提供了标准的SCPI指令解析和ModBus指令解析协议可选,极大的丰富了自动化系统的编程需求。

提供的比较输出功能,为各种源和负载设备的设计、检验、质量控制和生产测试提供了强有力的工具。

简洁的波形显示以及矢量图显示,可以有效的辅助分析输入信号的特点及异常。

测试数据的U盘记录,方便统计分析测试结果。


功能特点

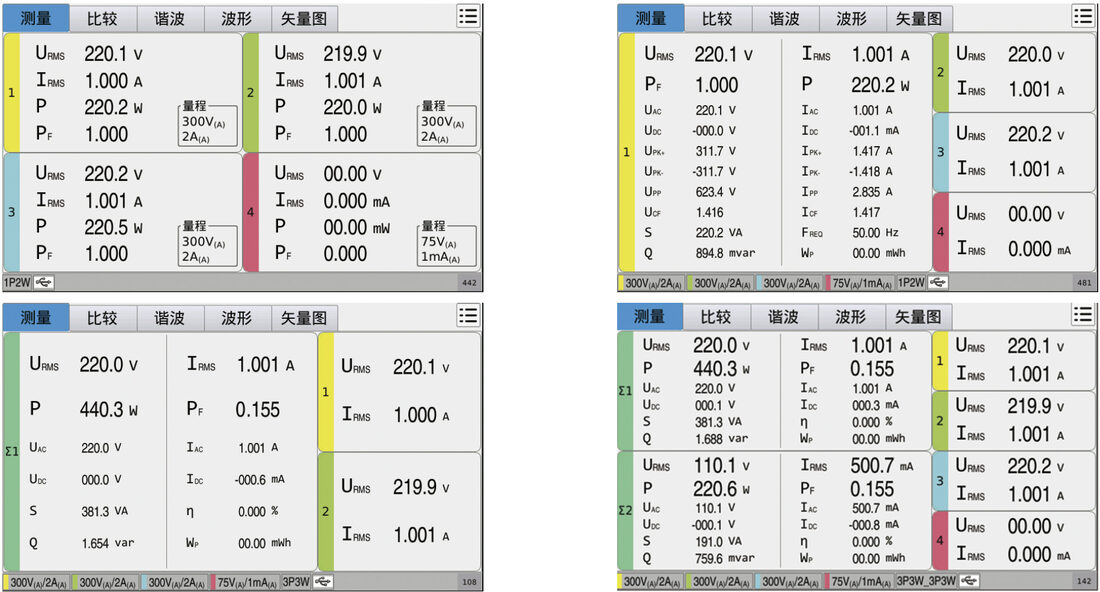

A. 多通道测试自由显示

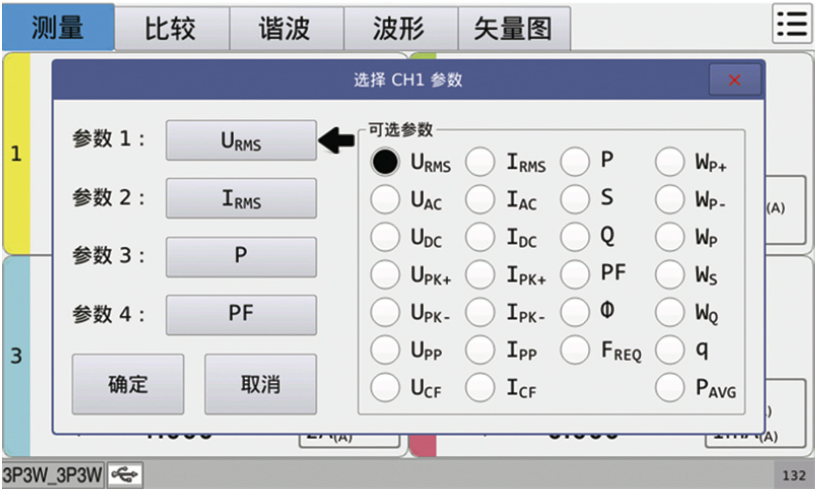

B. 主测试页面的测试参数灵活可变

双击对应显示区域即可弹出设置菜单。

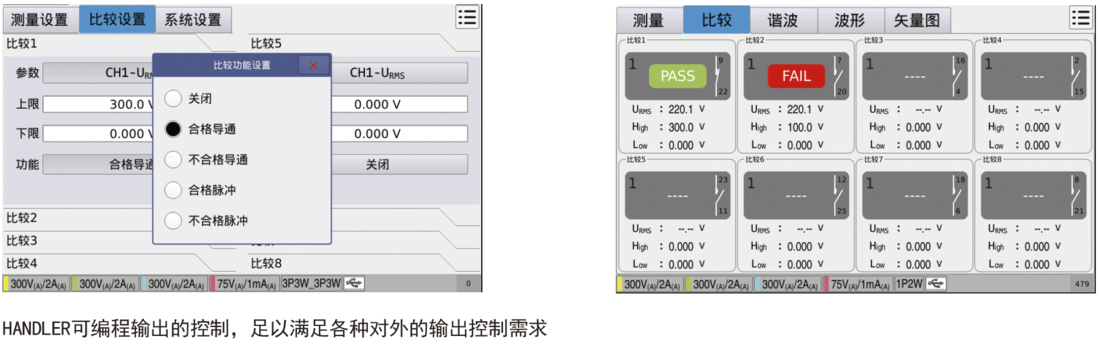

C. 比较功能

8个比较通道的比较输出,且输出方式可编程;

简单直观的比较显示,使得比较结果一目了然,同时显示当前对应的输出接口的继电器开关状态;

每个比较通道的比较参数可任意设置。

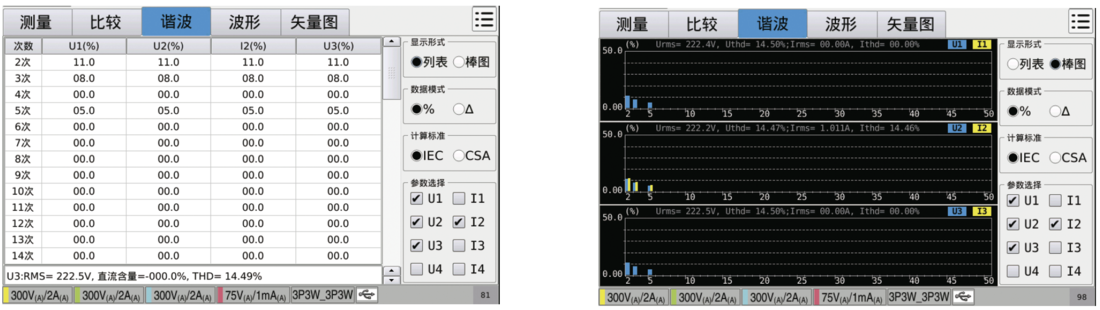

D. 谐波分析

分析参数可控,提供列表显示及棒图显示方式。

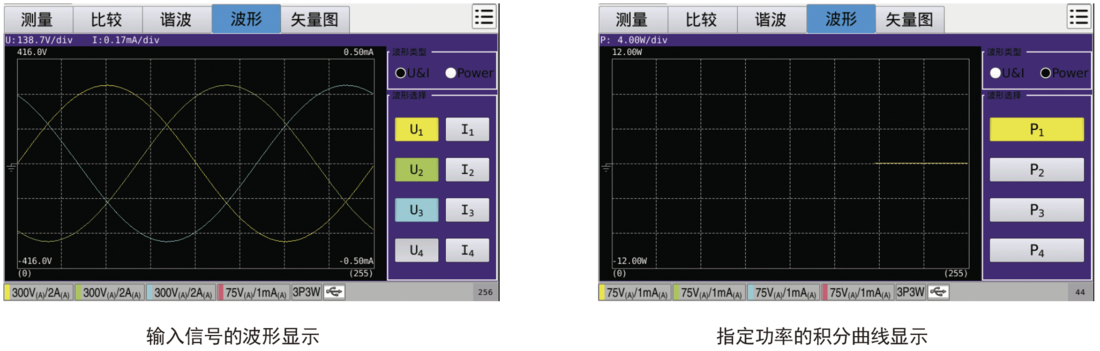

E. 波形显示

提供基本的输入信号的波形显示功能以及积分功率的波形显示。

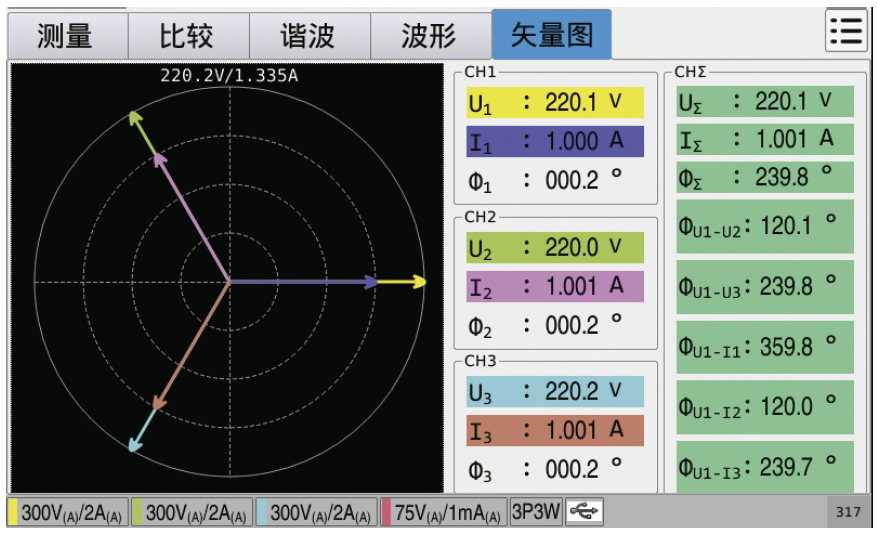

F. 矢量显示

提供输入信号的矢量图显示,可以直观的反应输入信号的对称关系及相位偏移大小相关信息。

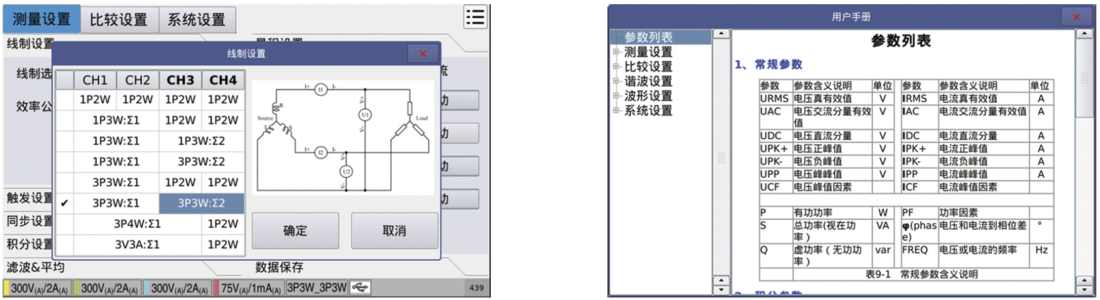

G. 帮助系统

较为丰富的帮助系统能够很好的帮助用户熟悉这台机器。

如在选择线制组合的时候,有线制对应的原理接线图,可以直接对着接线即可,免去接线困扰;


仪器嵌入的帮助系统,在操作需要的时候长按需要帮助的按钮控件即可弹出指定章节的帮助信息,也可在系统设置的工具栏下直接打开,根据目录索引自由浏览。

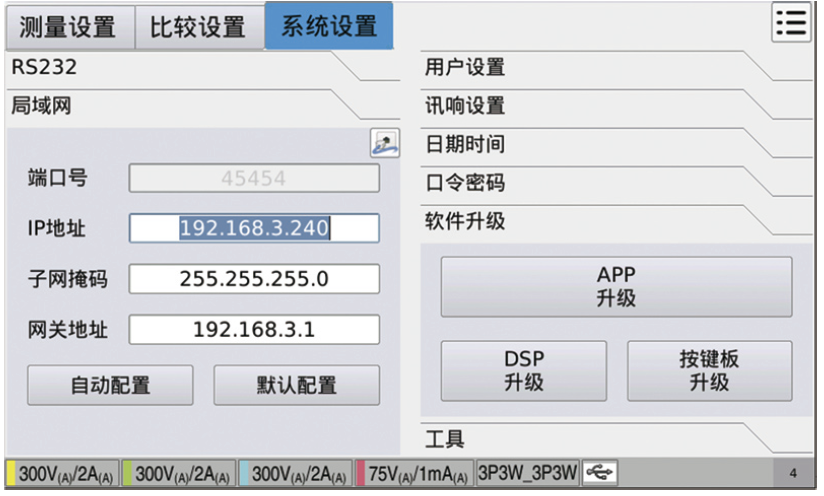

H. 软件升级

提供灵活的软件升级控制,使得软件的后期维护变得稳定可靠。



【应用】

■ 电机、变压器

■ 电子生产设计

■ 照明

■ 航空航天军工

■ 网络通讯

■ 音视频设备

■ 监控设备

■ 世界各国电源规格模拟

■ 电磁兼容设备

■ 电源类设备:交流电源,直流电源,线性电源、开关电源,以及变频器等源类输出设备的电参数测试分析

■ 负载设备:各种类型的家用电器、工业电器、各种电子负载等用电设备的电参数测试分析



【技术参数】

型号

TH3421

TH3422

通道数

4

4

显示器

7寸(800*480)彩色TFT电阻触摸屏

接线方式

一相两线(1P2W) 一相三线(1P3W) 三相三线(3P3W) 三相四线(3P4W) 三电压三电流(3V3A)

基本特征

AC

√

√

DC

√

√

精密型

√

√

微电流


√

谐波分析

√

√

电能测试

√

√

显示方式

数据

√

√

积分数据

√

√

波形图

√

√

矢量分析

√

√

柱状图

√

√

基本准确度(一年)


电压

精度

0.15%读数+0.2%量程+1个字

分辨率

0.01V

电流

DC,45~75Hz

±(0.15%读数+0.2%量程+1字)

75~420Hz

±(0.3%读数+0.2%量程+1字)

分辨率

0.01mA

0.001mA

输入


电压

量程

5V-75V/150V/300V/600V

分辨率

0.01V

输入阻抗

3MΩ

允许最大输入

1000V(1S)

700V(连续)

最大显示

量程*110%

电流

量程

10mA/30mA/100mA/400mA

1mA/3mA/10mA/40mA

输入阻抗

200mΩ

2Ω

量程

1.5A/5A/20A

150mA/500mA/2A

输入阻抗

4mΩ

40mΩ

最小分辨率

10μA

1μA

允许最大输入

40A(1S)

4A(1S)

30A(连续)

3A(连续)

最大显示

量程*110%

功率

范围

5mW-12kW

0.5mW-1.2kW

最小分辨率

0.01mW

0.001mW

频率

范围

基频范围:DC/45Hz-420Hz,带宽:21kHz,滤波器5kHz

最小分辨率

0.01Hz

功率因数

范围

-1.000-1.000

最小分辨率

0.001

谐波分析

±(5%读数+0.3%量程)

电能积分

范围

0-99999kWh

分辨率

0.001Wh

精度

±(0.2%读数+0.3%量程)

电能计时

范围

0-9999:59:59

分辨率

1s

精度

±0.05%

测量速度

约7次/s ,谐波/波形功能打开: 4次/s

锁定功能

数据锁定

量程方式

自动/手动

输入阻抗

≥3MΩ( 电压输入)

比较器

超限声、光报警,

输出

8路可编程继电器输出

测量辅助功能


数据缓冲存储功能

对测试结果进行U盘存储,可以在PC端进行统计分析

保存/加载功能

设置数据的保存分为测量参数设置和系统参数设置

键盘锁定功能

可锁定前面板按键以及触摸屏操作,有效防止误操作

通讯与接口

串行通讯

RS232C/RS485二选一,需出厂前预装

USB HOST

通用串行总线插座,A类;FAT16/FAT32格式。U盘存储或指定的无线网卡(WIFI支持

RTL8192及MT7601)等设备支持

USB DEVICE

通用串行总线插座,小型B类(4个接触位置);与USBTMC-USB488和USB 2.0相符合,阴接头用于连接外部控制器。 可选CDC模式或TMC模式。

LAN

10/100BaseT以太网,8引脚,通信稳定。

HANDLER

用于比较信号的结果输出

通讯接口

USB DEVICE、USB HOST、LAN、HANDLER、

存储

USB波形、设置文件

电源供应

AC220V±10%,50/60Hz±5%,软电源开关

体积

(WxHxD)

工作尺寸

236mmx154mmx475.5mm(含外套)

上架尺寸

215mmx132mmx441mm(WxHxD)

重量

8.1kg
