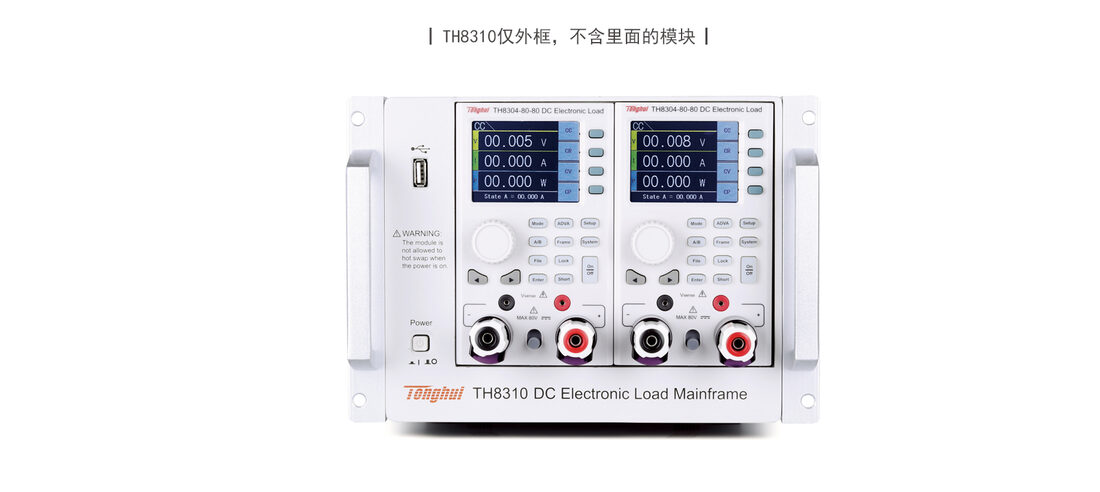

TH8310 *机架式可编程直流电子负载

型号:TH8310
分类 国货精品 > Tonghui > 电力电子测试仪器 适用行业 新能源光伏 、 动力电池检测 、 电子元器件制造 摘要 动态测试 频率可用来测试 LED模拟LED测试 BATT电池测试 模式负载测试 s至100000s范围内测量 放电试验 MPPT最大功率点追踪测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH8300/TH8310系列可编程直流电子负载采用模块化设计,用户可根据自身需求选配不同参数的模组进行自由组合。

所有模组可单独设置运行,可主从运行,支持模组间并机,整机之间四台联机。

模组具备双核(MCU+DSP)自动控制硬件电路架构,使系统运行超强稳定。完备的电路保护功能和智能风扇系统,对仪器本身以及被测物实施全面保护。采用高速、安全、可靠性强16位采样芯片,确保采样精度和分辨率。

TH8300系列可编程直流电子负载包括以下几种类型的模组(TH8301-80-20、TH8301A-80-20为双通道模组):


功能特点

A. 负载工作模式

常规模式(4种)

CC

恒定电流模式

不管电压是否改变,电子负载始终消耗恒定的电流。


CR

恒定电阻模式

电子负载等效为恒定电阻,负载随电压的变化线性改变电流。


CV

恒定电压模式

电子负载按照设定的电压值,以调整拉载电流的方式控制电源输出的电压。


CP

恒定功率模式

电子负载等效为恒定电阻,负载随电压的变化线性改变电流。


高级模式(12种)

DYN

动态负载模式

高达50kHz的动态测试频率可用来测试电源带宽范围内的动态特性,可设置两个电流位准,两个电流位准分别持续的时间,上升斜率,下降斜率,重复次数。此功能可用于测试D/D转换器与电池的瞬间大电流耐受程度。


SWP

动态频率扫描模式

电子负载提供一种可编程的动态频率扫描,以变频找出最坏情况的待测物电压。动态频率扫描需要设置两个电流位准,起始频率,终止频率,步阶频率,持续时间,上升斜率,下降斜率。操作时,电子负载会在设定的持续时间内,以设定的频率拉载电流。频率最高可达50kHz,用以捕捉被测电源最恶劣情况下的Vp+、Vp-以及相应的Fp+、Fp-。


CR-LED

模拟LED测试模式

通过设置发光二级管的导通电压和电阻,可以真实的模拟LED的实际带载特性,避免了常规的恒定电阻模式(CR)下电压电流不稳定产生的震荡情况,从而检测LED电源的真实带载情况。


BATT

电池测试模式

负载测试电池性能,放电条件支持CC、CR及CP三种方式,通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载,确保电池不会过度放电而损坏。


TIME

时间量测模式

在 0s至100000s范围内测量触发条件开始到触发条件截止的时间。可应用于电池的充、放电试验等类似应用。


MPPT

最大功率点追踪测试模式

基于DSP算法,找出电源提供的最大功率,以及对应的电压值与电流值。


OCPT

过电流保护测试模式

电子负载拉载阶梯上升的电流,以测试电源在过载情况下的输出电压是否低于触发电压,进而判断电源的输出保护功能是否正常。


OVPT

过电压保护测试模式

负载捕捉输入电压峰值点及下降沿,并在下降沿时刻的预设电平(Vtrig)处触发,则此电压峰值便是被测电源的过压保护点,而峰值时刻到触发时刻的时间间隔,便是被测电源的 OVP 响应时间(Tovp),Tovp 量测精度 2us。


OPPT

过功率保护测试模式

电子负载拉载阶梯上升的功率,以测试电源在过载情况下的输出电压是否低于触发电压,进而判断电源的输出保护功能是否正常。


SINE

正弦波测试模式

电子负载具有独特的正弦波拉载电流模式,可以设定拉载电流偏离值(I_DC),拉载正弦波值(I_AC)以及正弦波频率值,此正弦波拉载的最低点不可小于零。正弦波测试可以用来模拟纹波功能。


LIST

列表测试模式

LIST 模式可以准确高速的完成复杂的任意电流变化模式,完成多准位电流带载的精密测试。通过编辑每一步的拉载值、持续时间、斜率和重复次数,生成多种复杂序列,满足复杂的测试需求。

主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流。


AUTO

自动测试模式

AUTO 模式可以准确的模拟生产线的自动测试流程,完成多步骤的精密测试,可以帮客户大大的节约成本。每一个步骤都可以设定不同的模式,通过编辑每一步的拉载值、持续时间、上升斜率、下降斜率以及电流电压功率的上下限,可以判断每一步是否合格。



B. 短路功能

独立短路测试功能,支持任何功能模式下进行短路测试,实现与其他功能的无缝衔接。当仪器进入短路测试时,仪器按当前量程的最大电流加载。


C. ALLRUN功能

通过ALLRUN功能,用户可以实现不同模组同步拉载或同步停止拉载电流。


D. 模组联机功能

可以将任意多个模组联机,进行主从运行。联机类型分为功率模式和复制模式。功率模式为参与联机的模组根据最大电流按比例分配拉载的电流。复制模式为所有参与联机的模组都拉载主机模组设定的电流值。


【应用】

■ 电源类

充电器,开关电源,通讯电源,LED驱动,手机电池,充电宝等

■ 新能源

太阳能电池,新动力汽车,电动自行车

■ 电子电力元器件

保险丝/接插件/继电器/传感器

■ 自动化设备集成测试



【技术参数】




主机

TH8300机框

TH8310机框

支持模组数量

5

2

接口

RS232、USB HOST、USB DEVICE、LAN、GPIB、SYSTEM I/O、CAN

存储

40组(50组状态记忆)

工作电源

供电电压

90-130VAC或175-253VAC

频率

47-63Hz

功率

≤300VA

温度和环境

操作温度

0℃-40℃

操作湿度

10%-90%(非冷凝)

存放温度

-20°C-70°C

海拔高度

操作海拔最高2000米

污染度

污染度2

安全级别

安全类别II

尺寸和重量

机框尺寸

480mm×177mm×590mm


机框重量

15kg


模组型号

TH8301- 80-20

TH8301A- 80-20

TH8302- 80-40

TH8303- 80-60

TH8304- 80-80

TH8305- 80-80

TH8302- 600-10

TH8303- 600-15

TH8305- 600-30

输入功率

100W×2

200W×2

200W×1

300W×1

400W×1

500W×1

200W×1

300W×1

500W×1

输入电压

0-80V

0-600V

输入电流

0-20A

0-20A

0-40A

0-60A

0-80A

0-80A

10A

0-15A

0-30A

最小操作电压

0.5V@0.2A

0.5V@0.2A

0.5V@0.4A

0.5V@0.6A

0.4V@0.8A

0.4V@0.8A

2V@0.1A

2V@0.15A

2V@0.3A

0.5V@2A

0.5V@2A

0.5V@4A

0.5V@6A

0.4V@8A

0.4V@8A

2V@1A

2V@1.5A

2V@3A

0.5V@20A

0.5V@20A

0.5V@40A

0.5V@60A

0.4V@80A

0.4V@80A

2V@10A

2V@15A

2V@30A

常规模式

恒定电流(CC)、恒定电阻(CR)、恒定电压(CV)、恒定功率(CP)

恒定电压

(CV)

量程

6V

80V

分辨率

0.1mV

1mV

量程

16V

150V

分辨率

1mV

10mV

量程

80V

600V

分辨率

1mV

10mV

精度

0.05%+0.1%FS

恒定电流

(CC)

量程

0-0.2A

0-0.2A

0-0.4A

0-0.6A

0-0.8A

0-0.8A

0-0.1A

0-0.15A

0-0.3A

分辨率

0.01mA

0.01mA

0.01mA

0.01mA

0.01mA

0.01mA

0.005mA

0.005mA

0.005mA

量程

0-2A

0-2A

0-4A

0-6A

0-8A

0-8A

0-1A

0-1.5A

0-3A

分辨率

0.1mA

0.1mA

0.1mA

0.1mA

0.1mA

0.1mA

0.05mA

0.05mA

0.05mA

量程

0-20A

0-20A

0-40A

0-60A

0-80A

0-80A

0-10A

0-15A

0-30A

分辨率

1mA

1mA

1mA

1mA

1mA

1mA

0.5mA

0.5mA

0.5mA

精度

0.2%+0.2%FS

恒定电阻

(CR)

量程

0.04-80Ω (100W/6V)

0.04-80Ω (100W/6V)

0.03-60Ω (200W/6V)

0.015-30Ω (300W/6V)

0.01-20Ω (400W/6V)

0.01-20Ω (400W/6V)

0.2-400Ω (200W/80V)

0.13-270Ω (300W/80V)

0.1-200Ω (500W/80V)

量程

1.4-2.9kΩ (100W/16V)

1.4-2.9kΩ (100W/16V)

1.0-2.16kΩ (200W/16V)

0.3-600Ω (300W/16V)

0.36-720Ω (400W/16V)

0.3-720Ω (400W/16V)

3-6kΩ (200W/150V)

1.9-4kΩ (300W/150V)

1.5-3kΩ (500W/150V)

量程

6-12kΩ (100W/80V)

6-12kΩ (100W/80V)

4.3-9kΩ (200W/80V)

1.5-3kΩ (300W/80V)

1.5-2.9kΩ (400W/80V)

1.5-2.9kΩ (400W/80V)

300-300kΩ (200W/600V)

208-200kΩ (300W/600V)

150-150kΩ (500W/600V)

分辨率

0.1Ω

精度*1

1%
