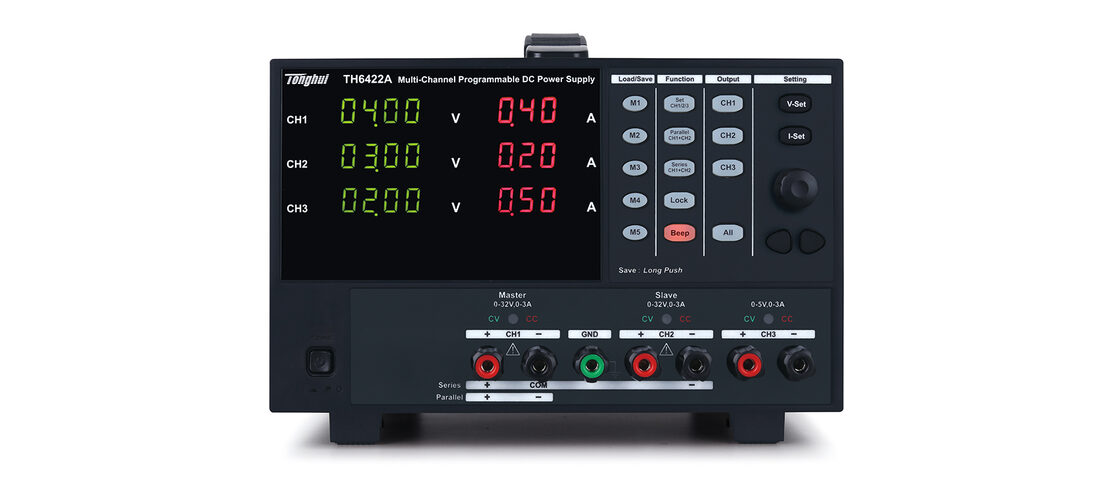

TH6422A 三通道可编程线性直流电源

型号:TH6422A
分类 国货精品 > Tonghui > 电力电子测试仪器 适用行业 新能源光伏 、 动力电池检测 、 电子元器件制造 摘要 高校实验室和工作台试验 要稳定且纹波小测试 场合如测试 研发和设计验证通用测试 生产线工作台常规测试 自动化设备集成测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH6420系列多路可编程线性直流电源涵盖了3个型号,其中TH6423为4通道输出,TH6422/TH6422A为3通道输出。全系列电源CH1/CH2支持串、并联功能。所有通道的输出参数同时显示,使用起来更加方便、直观。

TH6420系列多路可编程线性直流电源均为线性、程控输出设计,因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。

该系列最高可达5位电压/4位电流LED显示方式,多个通道参数同时显示,支持5组设置参数快速存储及调用,显示明了、操作简便。

该系列支持电压和电流上下限设置及判断、报警功能,支持5档参数列表输出。

TH6420系列多路可编程线性直流电源标配了RS232、USB DEVICE接口,支持串口指令,可方便地选购上位机软件或者自行编辑以满足系统集成的需要。

TH6420系列多路可编程线性直流电源体积小,适合自动化产线、高校实验室和工作台试验维修的应用需求。


TH6420系列可编程直流电源包括以下几种类型:

型号

通道1/通道2

通道3

通道4

分辨率

电压

电流

功率

电压

电流

功率

电压

电流

功率

TH6422

32V

3A

96W

5V

3A

15W

--

--

--

1mV/1mA

TH6422A

32V

3A

96W

5V

3A

15W

--

--

--

10mV/10mA

TH6423

32V

3A

96W

5V/10V

3A/1A

15W/10W

5V

1A

5W

1mV/1mA


功能特点

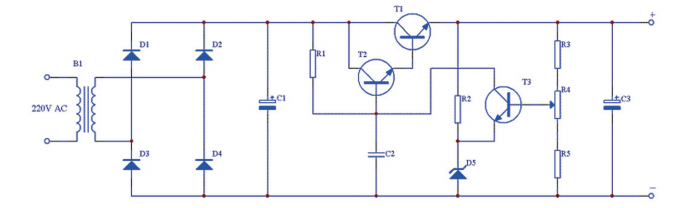

A.线性程控输出设计


TH6420系列电源均为线性程控输出设计,线性电源最大的有点是高精度、高稳定性、低纹波、低噪声,适用于需要稳定且纹波小的场合如测试工作台、集成系统等;也适用于老化等需要长时间工作的场合。

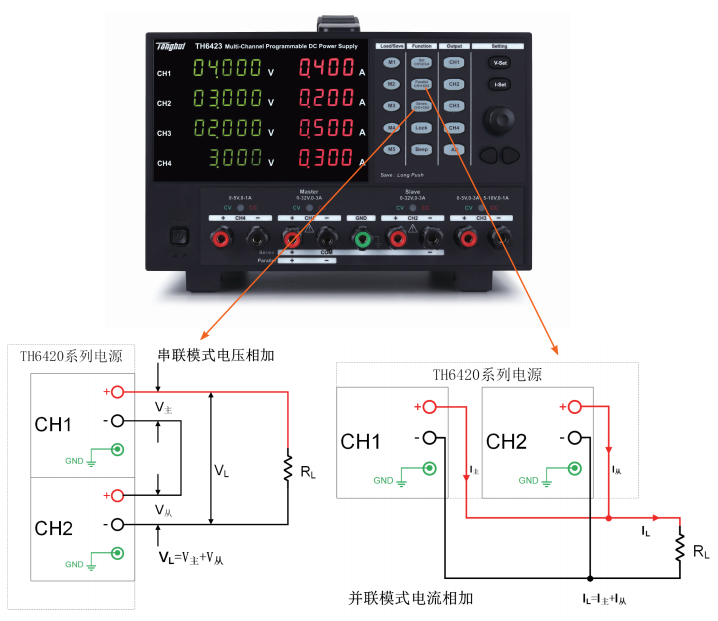

B.多通道输出

TH6420系列多路可编程线性直流电源支持3/4通道输出,通道1、通道2之间支持串联、并联输出,以增加电压或电流。

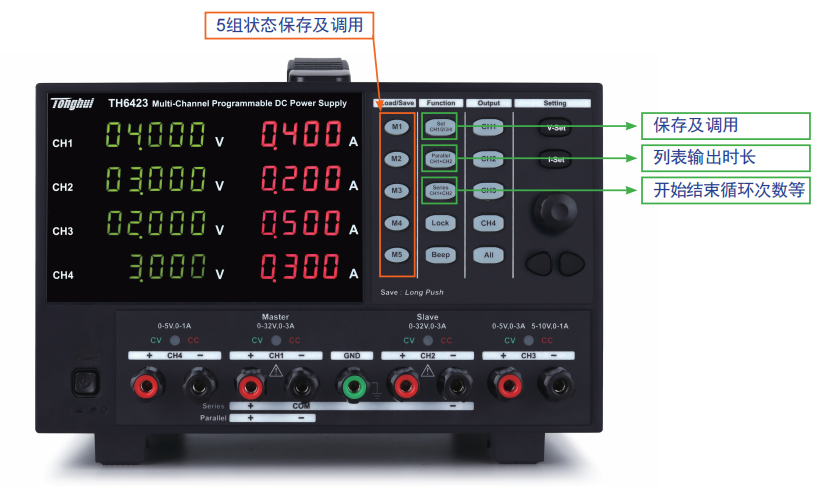

C.5组状态快速调用,支持列表输出

TH6420系列多路可编程线性直流电源支持5组所有通道的电压、电流设置值和串、并联状态快速保存及调用,并支持5组状态编程列表输出,每组状态/每个通道输出时长、开始状态、结束状态、循环次数等均可编程设置。


D.输出上下限报警功能

仪器支持输出电压、电流设定上、下限,并支持超出设定范围报警,报警时,超限的电压、电流数码管将闪烁同时仪器蜂鸣器报警,蜂鸣器可用BEEP键切换开关。


【应用】

■ 研发和设计验证通用测试

■ 生产线工作台常规测试、维修

■ 自动化设备集成测试

■ 教学实验室



【技术参数】

型号

TH6422A

TH6422

TH6423

额定输出

(0℃-40℃)

通道/范围

CH1

CH2

CH3

CH1

CH2

CH3

CH1

CH2

CH3

CH4

电压

0-32V

0-32V

0-5V

0-32V

0-32V

0-5V

0-32V

0-32V

0-5V/0-10V

0-5V

电流

0-3A

0-3A

0-3A

0-3A

0-3A

0-3A

0-3A

0-3A

0-3A/0-1A

0-1A

功率

96W

96W

15W

96W

96W

15W

96W

96W

15W/10W

5W

负载调整率

电压

≤0.01%+3mV

电流

≤0.2%+3mA

电源调整率

电压

≤0.01%+3mV

电流

≤0.2%+3mA

设定值解析度

电压

10mV

1mV

电流

10mA

1mA

回读值解析度

电压

10mV

1mV

电流

10mA

1mA

设定值精度

(25℃±5℃)

电压

±(0.1% of reading + 30mV)

±(0.02% of reading + 6mV)

电流

±(0.5% of reading + 30mA)

≤0.2% of reading +6mA

回读值精度

(25℃±5℃)

电压

±(0.1% of reading + 30mV)

±(0.02% of reading + 6mV)

电流

±(0.5% of reading + 30mA)

≤0.2% of reading +6mA

纹波和噪声

(20Hz-20MHz)

电压(Vp-p)

≤3mVp-p

电压(rms)

≤1mVrms

电流

≤3mArms

串联设定值精度

电压

±(0.1% of reading + 30mV)

±(0.03% of reading + 10mV)

电流

±(0.5% of reading + 30mA)

≤0.3% of reading +10mA

串联回读值精度

电压

±(0.1% of reading + 30mV)

±(0.03% of reading + 10mV)

电压

±(0.5% of reading + 30mA)

≤0.3% of reading +10mA

并联设定值精度

电压

±(0.1% of reading + 30mV)

±(0.03% of reading + 10mV)

电流

±(0.5% of reading + 30mA)

≤0.3% of reading +10mA

并联回读值精度

电压

±(0.1% of reading + 30mV)

±(0.03% of reading + 10mV)

电流

±(0.5% of reading + 30mA)

≤0.3% of reading +10mA

记忆

回调储存

5组文档+1组掉电保存档

定时器

功能

列表输出每个档位的输出时长

时间设置

0.1秒-99999秒

解析度

0.1秒

供电电源

电压

220V(1±10%)

频率

50Hz (1±5%)

工作环境

正常工作温度

0℃- 40℃,湿度: < 90%RH

参比工作温度

20℃±8℃,湿度: < 80%RH

运输环境温度

0℃- 55℃,湿度: < 93%RH

开机后预热时间

≥ 20分

体积和重量

体积(W×H×D) mm

162×111×243

162×111×243

162×111×275

重量(kg)

4.7

4.7

6.4
