规格参数
产品概述

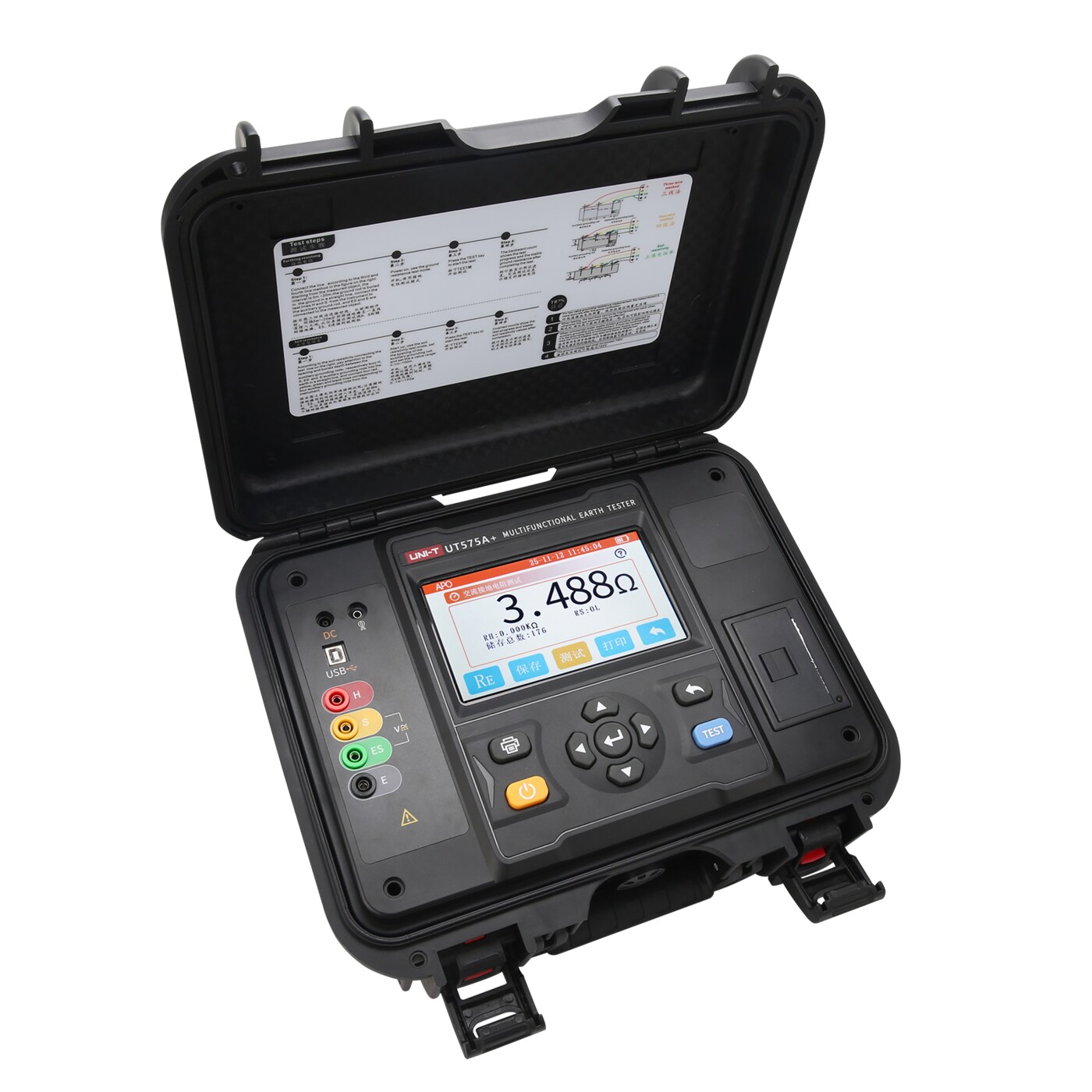

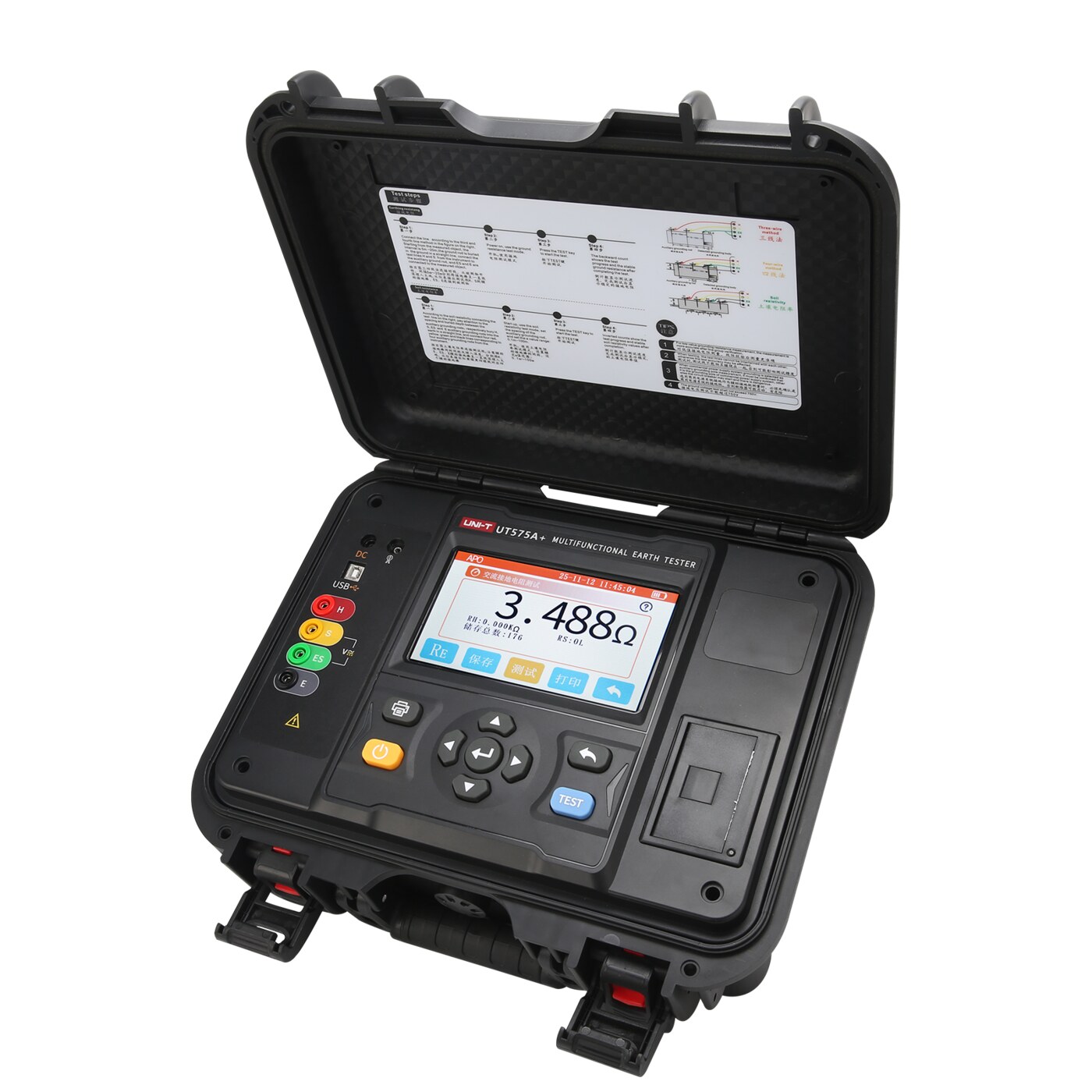

UT575A+双钳多功能接地电阻测试仪是一款专为现场测量接地电阻、直流电阻、土壤电阻率、接地电流、接地电压而精心设计制造的高端仪表。仪表采用先进数字处理技术，具有二线法、三线法、四线法、选择法、双钳法等各种测量方法选择，钳头采用大口径电流钳设计，可测量大尺寸接地引下线的接地电阻值，可灵活测量单点和网状接地等各种复杂接地结构的接地电阻值,测量并联接地系统时无需断开任何并联接地极，极大地提高了测量的方便性，为接地性能测试提供了完美的解决方案。仪表具有存储功能,时钟功能,自动存储含有日期时间的测试结果500组。并支持蓝牙通讯功能及USB接口，存储数据通过USB接口上传PC机，可以实现历史记录数据读取、查阅、保存、报表、打印等功能。 广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等行业。
产品特点
二三四线法测量接地电阻测量：0.001Ω~200.00kΩ；
选择法测量接地电阻：0.00Ω~3.000KΩ；
双钳法测量接地电阻：0.00Ω~200Ω；
土壤电阻率测量：0.00Ωm~9999kΩm；
交直流电压测量：AC（0.000V～750.0V）；DC（0.000V～999.9V）；
直流电阻测量：0.000Ω~200.00kΩ；
交流电流测量：0.00mA~999.9A；
支持中英文切换；
USB通讯：支持设备与PC端连接；
蓝牙通讯：支持设备与手机APP连接；
热敏打印机：支持打印测试中数据或已保存数据及时间日期等信息；
500组数据存储,读取；
支持设置合适时间和日期并实时显示，保存测试数据同时记录时间日期；
支持背光亮度调节；
其他型号
| 型号 | 产品名称 | 接地电阻（AC） | 测量方式 | 数据传输 | 数据存储 | 电源 | 其它 |
|---|---|---|---|---|---|---|---|
| UT572B | 接地电阻测试仪 | 二三四线法：0.00kΩ～200.00kΩ | 二三四线法测量接地电阻(R～) | USB数据传输、蓝牙APP | 500组 | DC 10.95V可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量 |
| UT273C | 钳形接地电阻测试仪 | 0.010~1200Ω | 互感式测量 | USB数据传输/蓝牙传输 | 500组 | 1.5V AA^4PCS | / |
| UT273B | 钳形接地电阻测试仪 | 0.010~600Ω | 互感式测量 | USB数据传输 | 500组 | 1.5V AA^4PCS | / |
| UT575A+ | 双钳多功能接地电阻测试仪 | 二三四线法：0.001kΩ～200.00kΩ、选择法：0.00Ω~3.000KΩ、双钳法：0.00Ω~200Ω | 二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～) | USB数据传输、蓝牙APP | 500组 | DC 10.95V可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量、接地电流测量 |
| UT522 | 接地电阻测试仪 | 0～4000Ω | 精密的三线式测量，简易的二线式测量 | / | 20组 | 1.5V 电池（5#）× 6 | 交流接地电压：0～400V、显示位数：4000、 |
| UT521 | 接地电阻测试仪 | 0～2000Ω | 精密三线式测量，简易的二线式测量 | / | 20组 | 1.5V 电池（5#）× 6 | 接地电压：0～200V/显示位数：2000 |
| UT275A | 钳形接地电阻测试仪 | 0.010~1200Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.01mA~30.0A |
| UT272A | 钳形接地电阻测试仪 | 0.010~400Ω | 互感式测量 | / | 500组 | 1.5V AA *4PCS | / |
| UT273A | 钳形接地电阻测试仪 | 0.010~300Ω | 互感式测量 | USB数据传输 | 500组 | 1.5V AA^4PCS | / |
| UT271C | 钳形接地电阻测试仪 | 0.010~1000Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | 0.01mA~20.0A |
| UT271B | 钳形接地电阻测试仪 | 0.010~500Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | 0.01mA~20.0A |
| UT271A | 钳形接地电阻测试仪 | 0.010~300Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | / |
| UT275+ | 钳形接地电阻测试仪 | 0.010Ω~1000Ω | 钳式测量法 | USB数据传输/蓝牙APP数据传输 | 500组 | DC 6V（4节5号键性电池） | 0.00mA-20.0A |
| UT273+ | 钳形接地电阻测试仪 | 0.010Ω~600Ω | 钳式测量法 | USB数据传输 | 500组 | DC 6V（4节5号键性电池） | 0.00mA-20.0A |
| UT272+ | 钳形接地电阻测试仪 | 0.010Ω~200Ω | 钳式测量法 | USB数据传输 | 500组 | DC 6V（4节5号键性电池） | / |
| UT273 | 钳形接地电阻测试仪 | 600～1000Ω | / | / | 30组 | 1.5V电池(5#) x4 | / |
| UT576A | 大型地网接地电阻测试仪 | 0.030～2000Ω | 四线测试、三线测试、两线测试 | / | 100组 | 外接220V供电 | 接地电阻测量、土壤电阻率测量、跨步电压测量、分布电势测量、接触电压测量 |
| UT575B | 双钳多功能接地电阻测试仪 | 二三四线法：3.00kΩ～300.00kΩ、选择法：300Ω～3000Ω、双钳法：30Ω～100Ω | 二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～) | USB数据传输、蓝牙APP（安卓版） | 2000组 | DC 7.4V 2600mAh 可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量、接地电流测量 |
| UT575A | 双钳多功能接地电阻测试仪 | 0.00Ω~30.00KΩ | 精密4线、三线法、简易二线、选择法、双钳法测量接地电阻 | USB数据传输 | 500组 | DC 6V 铅酸蓄电池 | 直流电阻测试、土壤电阻率、接地电压、交流电流 |
| UT572 | 接地电阻测试仪 | 4Ω~40KΩ | 二线、三线、四线式测试 | / | 20组 | 1.5V 5号碱性电池（LR6）×8 | 土壤电阻率测量 |
| UT523A | 接地电阻测试仪 | 0.00Ω~30.00KΩ | 精密4线法、3线法和简易2线法测量接地电阻 | USB数据传输 | 300组 | DC 9V 碱性干电池LR14 1.5V 6节 | 土壤电阻率测试、接地电压测试 |
| UT278D | 地桩式钳形接地电阻测试仪 | 钳式测量：2000Ω/地桩式测量：30kΩ | 钳式测量法//地桩式测量法 | USB数据传输/蓝牙无线传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~60A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT278C | 地桩式钳形接地电阻测试仪 | 钳式测量：1800Ω/地桩式测量：30kΩ | 钳式测量法//地桩式测量法 | USB数据传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~50A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT278B | 地桩式钳形接地电阻测试仪 | 钳式测量：1500Ω/地桩式测量：3000Ω | 钳式测量法//地桩式测量法 | USB数据传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~40A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT276C | 工业钳形表 | 0.010~1800Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.1mA~40.0A |
| UT276B | 工业钳形表 | 0.010~1200Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.01mA~20.0A |
| UT278A+ | 钳形接地电阻测试仪 | 0~1200Ω | 互感夹钳接地电阻测试 | / | 300 | DC 6V（4节5号碱性电池） | 电流测试0~20A、漏电流检测、电流电阻同屏显示、钳口尺寸32mm |
| UT276A+ | 钳形接地电阻测试仪 | 0.01~500Ω | 互感夹钳接地电阻测试 | / | 300 | DC 6V（四节碱性干电池） | 钳口尺寸 32mm |
| UT278R | 接地电阻在线检测仪 | 0.010~2000Ω | 简易两线法、四线法 | RS485 | 400组 | 12V±IVDC | 接地电压：0~600V AC |
技术指标
| 功能 | 量程 | 分 辨 率 | 准确度 |
| 二三四线法测量接地电阻(Re) | 0.000Ω~19.999Ω | 0.001Ω | ±1.5%rdg±70dgt |
| 20.00Ω~199.99Ω | 0.01Ω | ||
| 200.0Ω~1999.9Ω | 0.1Ω | ||
| 2.000KΩ~19.999KΩ | 1Ω | ||
| 20.00KΩ~200.00KΩ | 10Ω | ||
| 土壤电阻率(ρ) | 0.00Ωm~99.99Ωm | 0.01Ωm | ρ=2πaR |
| 100.0Ωm~999.9Ωm | 0.1Ωm | ||
| 1000Ωm~9999Ωm | 1Ωm | ||
| 10.00KΩm~99.99KΩm | 10Ωm | ||
| 100.0KΩm~999.9KΩm | 100Ωm | ||
| 1000KΩm~9999KΩm | 1KΩm | ||
| 交流电压 | 0.000V～9.999V | 0.001V | ±1.5%rdg±50dgt |
| 10.00V～99.99V | 0.01V | ||
| 100.0V～750.0V | 0.1V | ||
| 直流电压 | 0.000V～9.999V | 0.001V | ±1.5%rdg±50dgt |
| 10.00V～99.99V | 0.01V | ||
| 100.0V～999.9V | 0.1V | ||
| 直流电阻(R—) | 0.000Ω~19.999Ω | 0.001Ω | ±1.5%rdg±70dgt |
| 20.00Ω~199.99Ω | 0.01Ω | ||
| 200.0Ω~1999.9Ω | 0.1Ω | ||
| 2.000KΩ~19.999KΩ | 1Ω | ||
| 20.00KΩ~200.00KΩ | 10Ω | ||
| 选择法测量接地电阻(Re) | 0.00Ω~20.00Ω | 0.01Ω | ±2%rdg±30dgt |
| 20.0Ω~200.0Ω | 0.1Ω | ||
| 0.200KΩ~3.000KΩ | 1Ω | ||
| 双钳法测量接地电阻(Re) | 0.00Ω~9.99Ω | 0.01Ω | ±10%rdg±10dgt |
| 10.0Ω~99.9Ω | 0.1Ω | ||
| 100Ω~200Ω | 1Ω | ±15%rdg±10dgt | |
| 交流电流 | 0.00mA～9.99mA | 0.01mA | ±2%rdg±50dgt |
| 10.00mA～99.99mA | 0.01mA | ||
| 100.0mA～999.9mA | 0.1mA | ||
| 1.000A～9.999A | 1mA | ||
| 10.00A～99.99A | 10mA | ||
| 100.0A～999.9A | 0.1A | ||
| 环境温度湿度 | 23℃±5℃，75%rh以下 | ||
| 干扰电压 | ＜20V（应避免） | ||
| 干扰电流 | ＜2A（应避免） | ||
| 测R时电极间距 | a＞5d | ||
| 测ρ时电极间距 | a＞20h | ||
| 电 源 | 10.95V锂电池（内置）满电在交流电阻模式下可以连续测量1000以上次 | ||
| 屏幕亮度 | 可控，用户可以根据场景调节 | ||
| 测量方式 | 精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻 | ||
| 测试电压波形 | 正弦波 | ||
| 测试频率 | 128Hz | ||
| 开路测试电压 | AC 30.0V Max DC 30.0V Max | ||
| 电极间距范围 | 0.1m～100.0m | ||
| 显示模式 | 彩色显示屏 | ||
| 仪表尺寸 | 长宽高：380mm×310mm×153mm | ||
| 电流钳尺寸 | 长厚高：101mm×27mm×214mm | ||
| 测试线 | 4条：红色15m，黑色15m，黄色10m，绿色10m各1条 | ||
| 简易测试线 | 2条：黄色1.5m，绿色1.5m各1条 | ||
| 辅助接地棒 | 4根：φ10mm×200mm | ||
| 电 流 钳 | 香蕉插头*1、音频插头*1 | ||
| 电流钳口径 | φ50mm | ||
| 电流钳引线 | 长2m | ||
| USB接口 | 具有USB接口，存储数据可以通过软件上传电脑 | ||
| 蓝牙连接 | 有，可以进行手机实时监控，数据读取等功能 | ||
| 通讯线 | USB通讯线1条，长1.5m | ||
| 数据存储 | 500组，显示“FULL”符号表示存储已满 | ||
| 溢出显示 | 超量程溢出时“OL”符号指示 | ||
| 报警功能 | 测量值超过报警设定值时发出报警提示 | ||
| 自动关机 | “APO”指示，开机15分钟（默认）后自动关机 | ||
| 质 量 | 仪表：3300g(含电池) | ||
| 工作温湿度 | -10℃～40℃；80%rh以下 | ||
| 存放温湿度 | -20℃～60℃；70%rh以下 | ||
| 过载保护 | 测量接地电阻： H-E、S-ES各端口间AC 280V/3秒 | ||
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) | ||
| 耐压 | AC 3700V/rms(电路与外壳之间) | ||
