产品概述

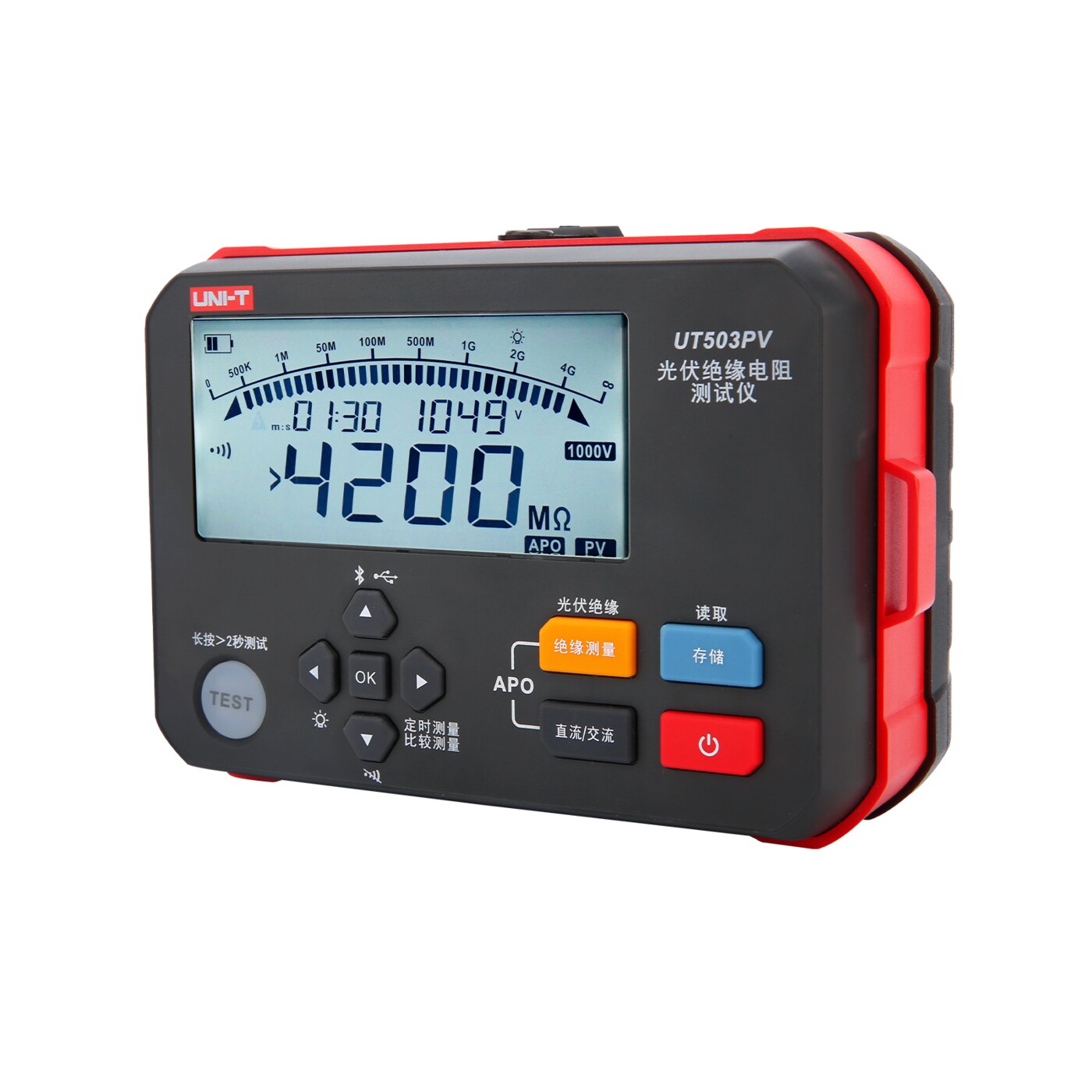

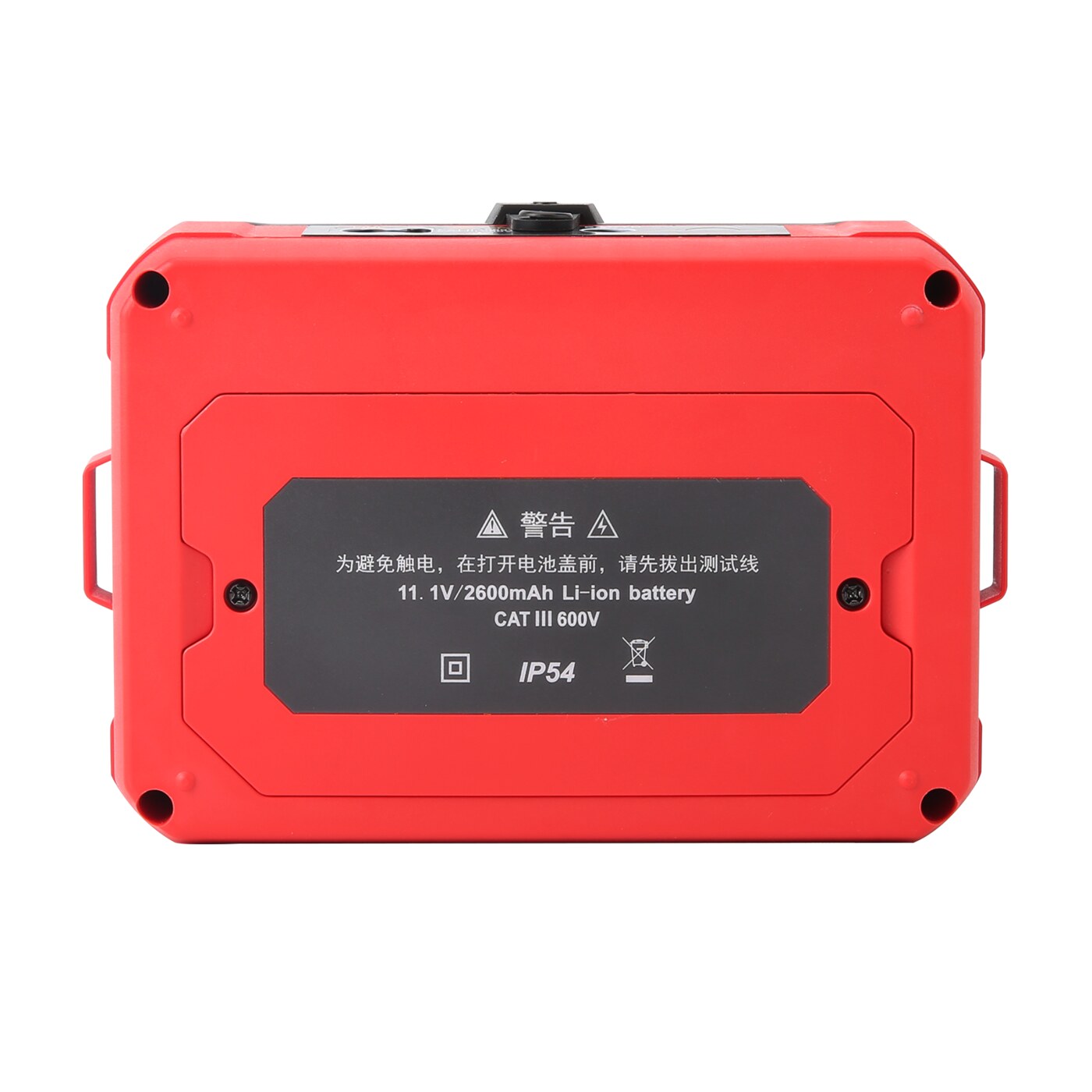

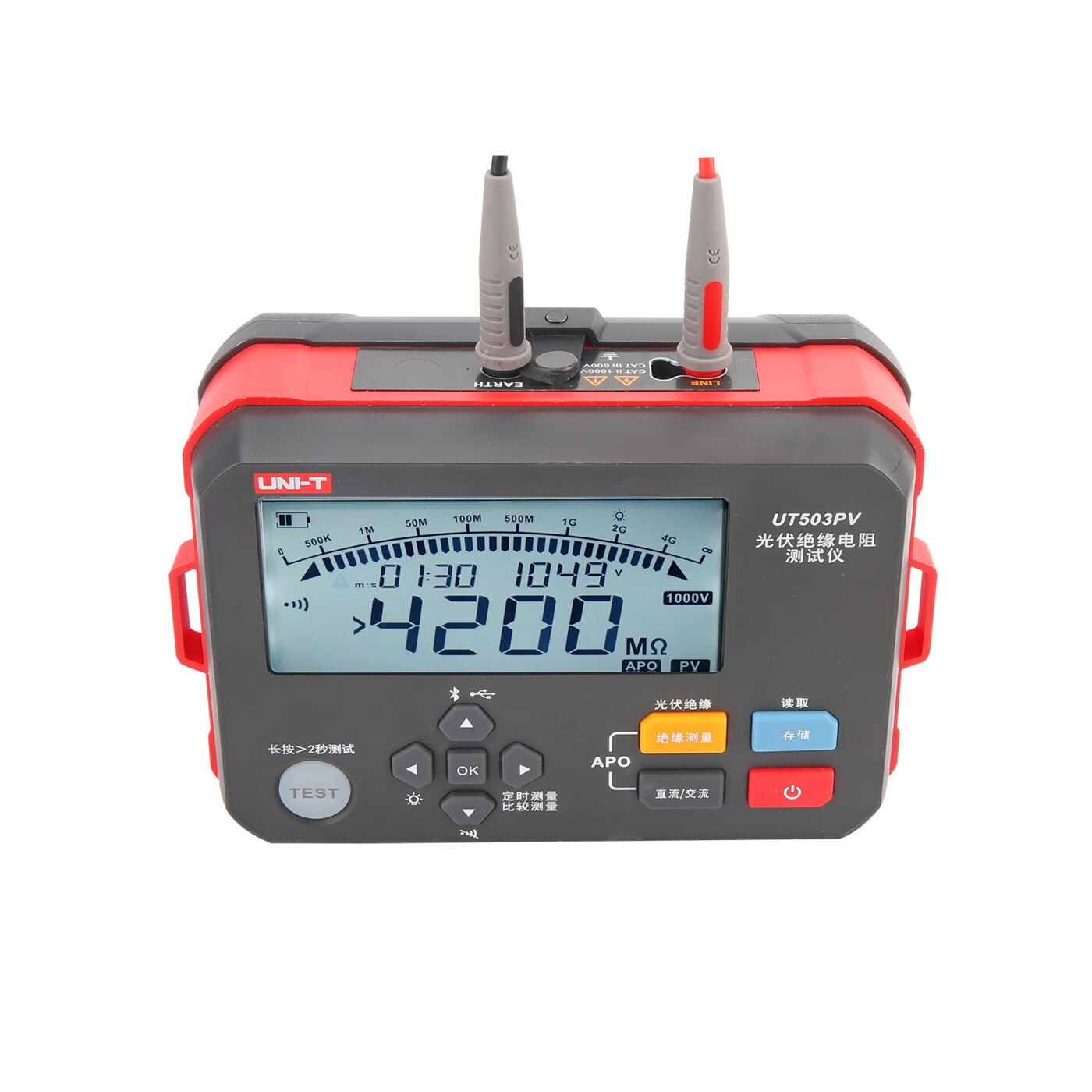

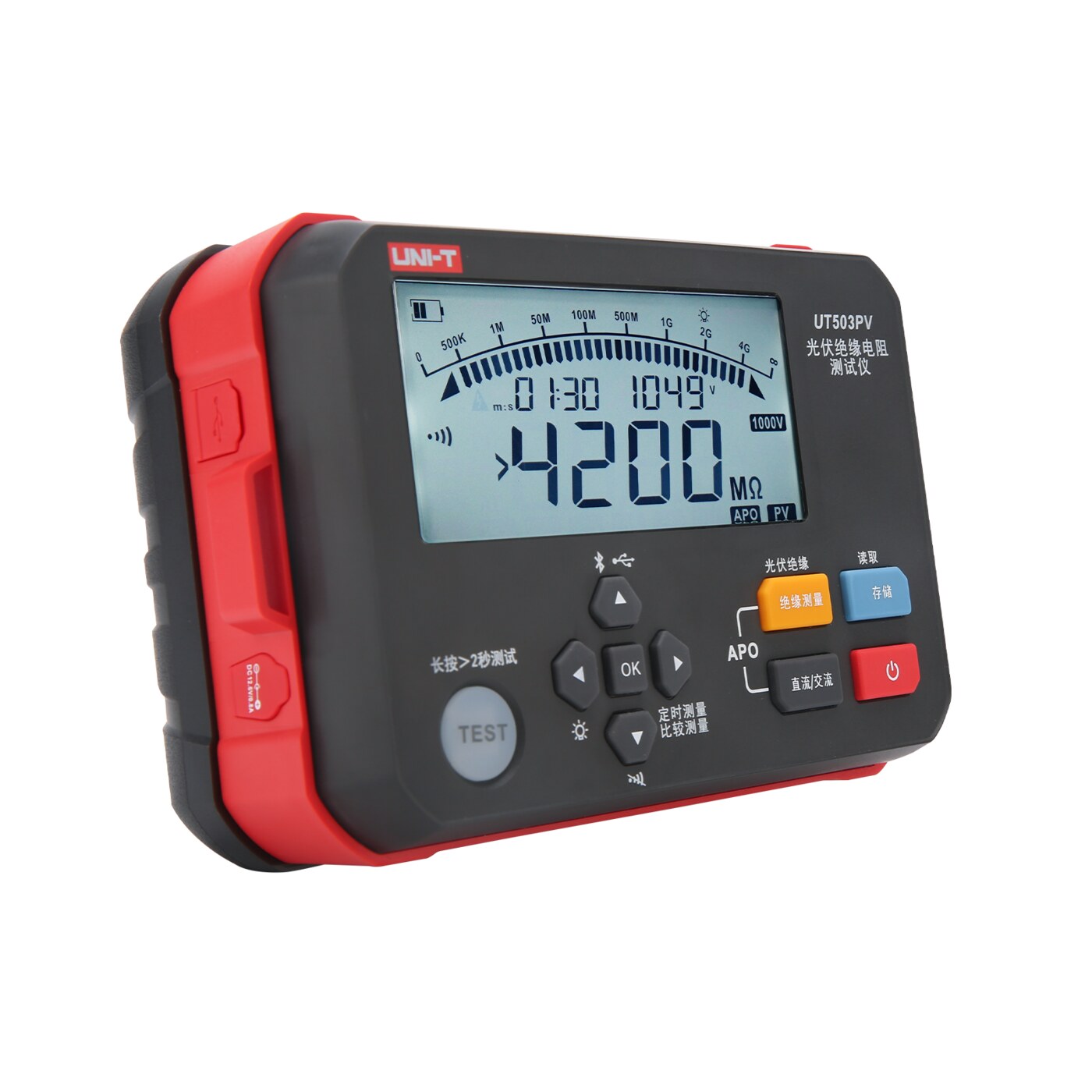

UT503PV具有测量光伏带电(最大1000V 直流)绝缘电阻功能 (PV) 、普通绝缘电阻功能(非带电)、交直流电压自动识别测量功能、无需光伏太阳能板停电/短路/晚上均可进行光伏绝缘电阻测量、电压步进、蓝牙传输、自动放电、高压带电警示、遥控表笔操作测试等功能。本产品常应用于光伏发电面板、电池储能、新能源汽车等设备的绝缘电阻测试
产品特点
光伏绝缘电阻测量（ 2档输出电压：500V,1000V ）
普通绝缘电阻测量（4档输出电压：125V,250V,500V,1000V）
最大绝缘电阻量程4000MΩ
交直流电压自动识别测量 (DCV1000V ACV 600V)
短路电流小于1.5mA
各量程以10%额定电压设置步进
自动放电功能及高压输出警报功能
比较及定时测量功能
外部电压检测功能
存储数据达1000组
USB和蓝牙App数据传输（Type-C接口）
可充电锂电池组11.1V，2600mAh
其他型号
| 型号 | 产品名称 | 电压输出 | 绝缘电阻测量 | 交/直流电压测量 | 数据存储 | 极化指数吸收比 | 比较功能 | 数据传输 | 其它 |
|---|---|---|---|---|---|---|---|---|---|
| UT516E | 15kV兆欧表 | 500V/1000V/2500V/5000V/10kV/15kV | 0.2MΩ～50TΩ | 0V~1000V/AC 0V~750VDC | 300 | 极化指数/吸收比 | 无 | 蓝牙APP、USB通讯 | 斜坡测试（EAMP) |
| UT515A+ | 10kV兆欧表 | 250V/500V/1000V/2500V/5000V/10kV | 0.1MΩ～35TΩ | 0V~1000V/AC 0V~750VDC | 300 | 极化指数/吸收比 | 无 | 蓝牙APP、USB通讯 | / |
| UT513G | 5kV兆欧表 | 100V/250V/500V/1000V/2500V/5000V | 0.05MΩ～10TΩ | 0～1000VAC/0～750VDC | 300 | 极化指数/吸收比 | 无 | 蓝牙APP、USB通讯 | / |
| UT515A | 10kV绝缘电阻测试仪 | 250V、500V、1000V、2500V、5000V、10kV | 0.01MΩ~1000GΩ | DC 0.0V~1000V /AC 0.0V~750V | 500 | 极化指数/吸收比测量 | 支持 | USB数据传输 | / |
| UT513A | 5kV绝缘电阻测试仪 | 500V/100V/2500V/5000V | 0.5MΩ~1000GΩ | AC/DC 30~600V | 18 | 极化指数/吸收比测量 | 比较测量 | USB数据传输 | / |
| UT512D | 绝缘电阻测试仪 | 250V/500V/1000V/2500V | 0.25MΩ~1.0TΩ | 交流：750V 直流：1000V | 999组 | 极化指数/吸收比自动测量 | 比较测量 | USB数据传输 | 8节LR4碱性电池，短路电流约3.5mA |
| UT512 | 绝缘电阻测试仪 | 500V/1000V/1500V/2500V | 1MΩ～100GΩ | 交直流：600V | 18 | 极化指数 | 比较测量 | USB数据传输 | / |
| UT511 | 绝缘电阻测试仪 | 100V/250V/500V/1000V | 0.1MΩ～10GΩ | 交流：750V 直流：1000V | 18 | 极化指数 | 比较测量 | / | 低电阻：0.1Ω~999.9Ω |
| UT501E | 快速绝缘电阻测试仪 | 100V/125V/250V/500V/1000V | 0.10MΩ~4000MΩ | 30.0V~600V | 99组 | 自动计算极化指数和吸收比 | 比较功能 | USB和蓝牙App数据传输 | 可充电锂电池11.1V / 2600mAh |
| UT502C | 绝缘电阻测试仪 | 250V/500V/1000V/2500V | 0.00MΩ～20.0GΩ | 交流：30V～750V (50Hz/60Hz) | / | / | / | / | 适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能 |
| UT501C | 绝缘电阻测试仪 | 100V/250V/500V/1000V | 0.0MΩ～5.0GΩ | 交流：30V～750V (50Hz/60Hz) | / | / | / | / | 适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能 |
| UT502A | 绝缘电阻测试仪 | 500V/1000V/2500V | 0.00MΩ~20.0GΩ | 交流：30V～750V | / | 极化指数吸收比测量 | / | / | 连续测量、短路蜂鸣器报警、自动放电、低电阻测量 |
| UT501A | 绝缘电阻测试仪 | 100V/250V/500V/1000V | 0.00MΩ~5.5GΩ | 交流：30V～750V | / | / | / | / | 连续测量、短路蜂鸣器报警、自动放电 |
| UT516B | 绝缘电阻测试仪 | 500V/1000V/2500V/5000V/10000V/12KV | 0.50MΩ~10TΩ | DC 30~1000V/AC 30~750V | 999 | 极化指数/吸收比测量 | 支持 | USB数据传输 | / |
| UT515B | 绝缘电阻测试仪 | 500V/1000V/2500V/5000V/10kV | 0.50MΩ~10TΩ | DC 30V~1000V/AC 30V~750V | 999 | 极化指数/吸收比测量 | 支持 | USB数据传输 | / |
| UT515C | 10kV高压绝缘电阻测试仪 | 50V/250V/500V/1kV/2.5kV/5kV/10kV | 0.005MΩ~20.0 TΩ | 交流750V，直流1000V | 1000组 | 自动计算极化指数和吸收比 | / | USB和蓝牙App 数据传输 | 可充电锂电池14.8V/6400mAh |
| UT513E | 5kV高压绝缘电阻测试仪 | 50V/250V/500V/1kV/2.5kV/5kV | 0.005MΩ~10.0 TΩ | 交流750V，直流1000V | 1000组 | 自动计算极化指数和吸收比 | / | USB和蓝牙App 数据传输 | 可充电锂电池14.8V/6400mAh |
| UT505A BT | 手持绝缘电阻测试仪 | 50V/100V/250V/500V/1000V | 0.01MΩ~20GΩ | DC 0.0V~600.0V AC 0.0V~600.0V | 99 | 极化指数吸收比 | 支持 | 蓝牙数据传输 | / |
| UT505B | 手持式绝缘电阻测试仪 | 50V/100V/250V/500V/1000V | 0.01MΩ~200GΩ | DC 0.0V~600.0V AC 0.0V~600.0V | 99 | 极化指数吸收比测量 | 支持 | / | 连续性导通测量/漏电流显示/USB自检 |
| UT505A | 手持式绝缘电阻测试仪 | 50V/100V/250V/500V/1000V | 0.01MΩ~20GΩ | DC 0.0V~600.0V AC 0.0V~600.0V | 99 | 极化指数吸收比测量 | 支持 | / | / |
| UT533 | 绝缘万用表 | 50V/100V/250V/500V/1000V | 1.00~2.00GΩ | DC 0.0V~1000V AC 0.0V~1000V | 99组 | / | / | / | 交直流电流测量、电阻测量、电容测量、频率测量、温度测量、二极管测量、通断测量 |
| UT513C | 5kV绝缘电阻测试仪 | 250V/500V/1000V/ 2500V/5000V | 5.00TΩ | 30～1000VDC/30～1000VDC | 999组 | 极化指数/自动吸收比测量 | 比较测量 | USB/蓝牙APP数据传输 | 可充电锂电池14.8V 5200mAh、电容测量 |
| UT513B | 5kV绝缘电阻测试仪 | 250V/500V/1000V/1500V/2500V/5000V | 2.0/TΩ | 30～1000VDC/30～750VAC | 999组 | 极化指数级或比值 | 比较功能 | USB 数据传输 | 可充电锂电池 14.8V, 5200mAh |
| UT512E | 2.5kV绝缘电阻测试仪 | 250V/500V/1000V/2500V | 0.25MΩ~2.5TΩ | 交流：750V 直流：1000V | 999组 | 极化指数级或比值 | 比较功能 | USB 数据传输 | 可充电锂电池 14.8V, 5200mAh，短路电流约50mA |
| UT503PV | 光伏绝缘电阻测试仪 | 125V/250V/500V/1000V | 1000MΩ/2000MΩ/4000MΩ/4000MΩ/ | DC：5~1000VAC：5~600V | 1000 | / | / | USB/蓝牙数据传输 | 光伏带电测量，最大DC100V、2600mAh可充电锂电池 |
技术指标
输出电压 | 普通绝缘电阻测量范围 | 光伏绝缘电阻测量范围（PV） | 测量精度 |
125V | <1.51MΩ | 不适用 | 仅供参考 |
1.51MΩ~100.0MΩ | ±(1.5%+5) | ||
100.1MΩ~1000MΩ | ±(5%+6) | ||
250V | <1.51MΩ | 不适用 | 仅供参考 |
1.51MΩ~200.0MΩ | ±(1.5%+5) | ||
200.1MΩ~2000MΩ | ±(5%+6) | ||
500V | <1.51MΩ | <1.51MΩ | 仅供参考 |
1.51MΩ~1000MΩ | 1.51MΩ~1000MΩ | ±(1.5%+5) | |
1001MΩ~4000MΩ | 1001MΩ~4000MΩ | ±(5%+6) | |
1000V | <1.51MΩ | <1.51MΩ | 仅供参考 |
1.51MΩ~1000MΩ | 1.51MΩ~1000MΩ | ±(1.5%+5) | |
1001MΩ~4000MΩ | 1001MΩ~4000MΩ | ±(5%+6) | |
短路电流 | 普通绝缘测量 | ＜1.5mA | |
光伏绝缘测量 | ＜1.2mA | ||
交直流电压 (自动识别测量) | 直流电压 | 5～1000V | ±（1%+4） |
交流电压 | 5～600V | ±（1%+4） | |
供电电源 | 可充电锂电池11.1V / 2600mAh | ||
绝缘电阻（连续测量/定时测量/比较测量） | 有 | ||
电压步进功能/自动放电 | 有 | ||
外部带电测试 | 普通绝缘电阻测试模式，外部带交直流电压约大于25V禁止测试 | ||
PV模式下，可测被测物带电（小于1000VDC)的绝缘电阻 | |||
高压警示 | 检测到有超过安全电压，有危险警示符号闪烁警示 | ||
背光 | 手动及自动背光功能，开机默认亮30s后自动熄灭 | ||
存储功能 | 存储测试数据，共1000组 | ||
通讯功能 | 通过USB通讯线，把数据上传到电脑（单向） | ||
通过蓝牙APP可以将数据上传及下发操作 | |||
电池电量显示 | 有电池电量显示，电池电压低时提醒及时充电 | ||
自动关机功能 | 开机10分钟后自动关机 | ||
工作海拔高度 | ≦2000m | ||
防护等级 | IP54(合盖整体) | ||
污染等级 | 2 | ||
工作环境 | 0℃～40℃相对湿度80％以下（无结露）；40℃～50℃ 的范围中相对湿度70％以下 | ||
存储环境 | -20℃～60℃相对湿度75％以下（无结露) | ||
CAT等级 | CAT II 1000V, CAT III 600V | ||
适用安规 | EN61010-1; EN IEC 61010-2-034; BS EN 61010-1;BS EN IEC61010-2-034 | ||
一般特性 | |||
机身颜色 | 红+灰 | ||
机身重量(带电池) | 0.5kg(含电池) | ||
机身尺寸 | 161(L)×117.3(D)×63(H)mm | ||
标准配件 | 1． 使用说明书： 1本；2. 保修证/合格证： 1张；3. 中文通用文件下载操作指南：1张；4． 测试表笔线（红黑色测试线1付、遥控表笔线1条）：3条；5． 灯笼头：1付；6． 红/黑鳄鱼夹：1付；7． MC4转香蕉头：1付；8． Type-C连接线： 1条；9． 背带：1条；10． 专用锂电池充电器（型号：XZF-A1260800-H , 规格：输入：100-240V ~50/60Hz 0.25A, 输出：12.6V，0.8A 10.0W）：1个；11． 专用锂电池组(装于机身内，型号:UT-M19, 规格：11.1V，2600mAh 28.86Wh）：1个； | ||
标准包装 | 硬布包箱+彩盒+卡通箱 | ||
标准包装数量 | 2台 | ||
标准包装尺寸 | 360×230×290mm | ||
