产品概述

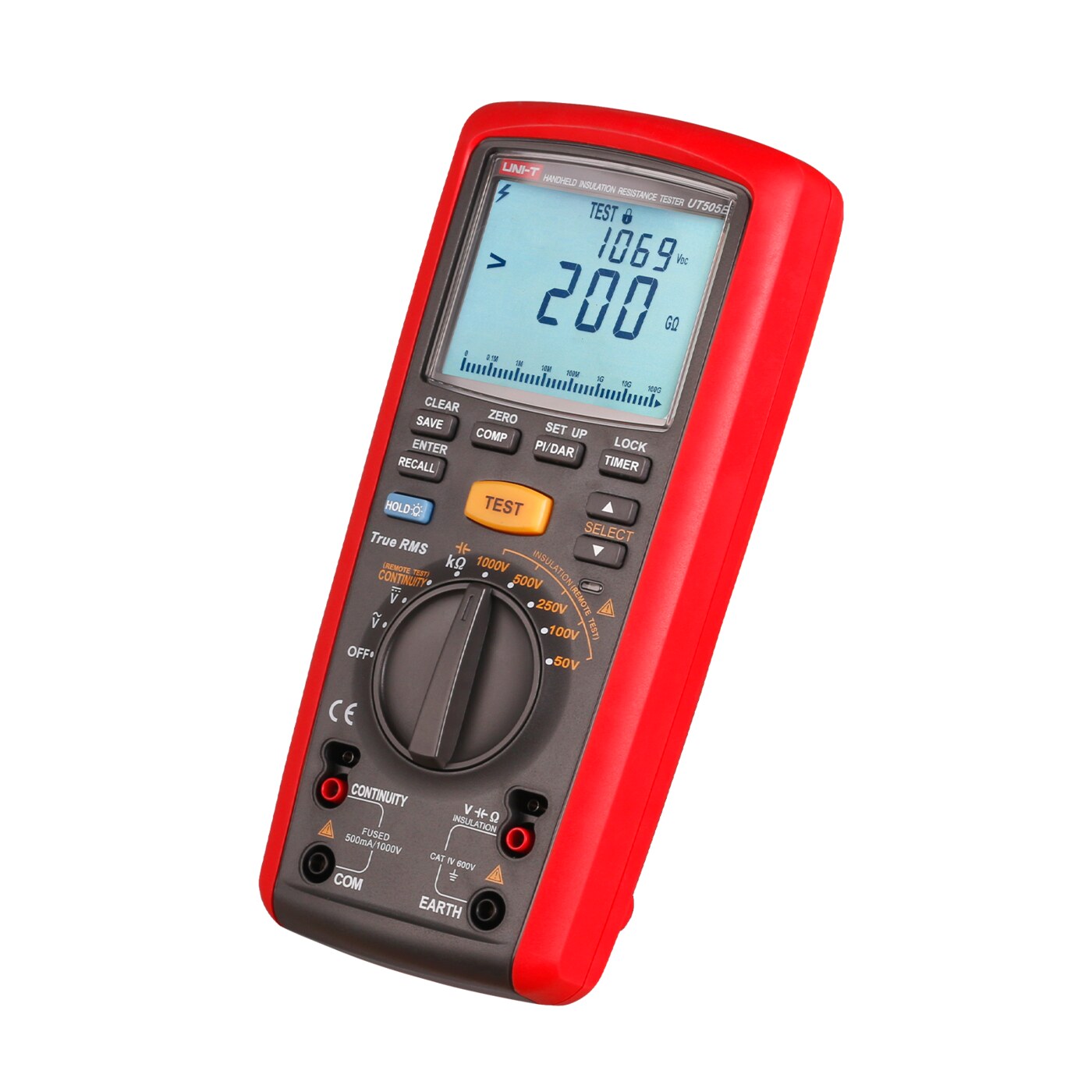

UT505B是一款集数字万用表和数字绝缘测试仪为一体的真有效值手持式绝缘电阻测试表。包含交直流电压测试(真有效值)、频率测试、电阻测试、电容测试、 CONTINUITY(连续性)测试和绝缘电阻测试等功能。具有一键测量极化指数(PI)和绝缘吸收比（DAR）功能，自动计算绝缘电阻比率，并以此数据来判定绝缘状况的优劣。应用于各种精密工具，包括电机、电缆、马达、变压器、开关、电器等各种电气设备及绝缘材料的绝缘电阻的测试，还具有漏电流显示功能、UES自检，自动保险丝检测、警告。
产品特点
大型6000字读数显示屏，带模拟条显示
具有PI极化/DAR绝缘吸收比指数测量，自动计算电阻比率
COMP比较功能，绝缘电阻测量设定通过/失败比较值
具有启动锁定/定时测量功能，六组定时时间可选
具有99组储存/调用功能
自动释放电压功能，提高用户操作安全性
步进功能:每个功能档位50%~120%的步进绝缘输出电压
数据保持，测量读数保持模式
自动关机,节省电池电量
背光灯功能便于在阴暗光线下操作
支持遥控表笔测量，可单手操作
带电测试/高压输出警报功能
连续性导通测量功能，用于测试被测导体的低阻值
漏电流显示功能
USE自检，自动保险丝检测/警告
表符合UL及CE欧洲共同体（European Union）标准
其他型号
| 型号 | 产品名称 | 电压输出 | 绝缘电阻测量 | 交/直流电压测量 | 数据存储 | 极化指数吸收比 | 比较功能 | 数据传输 | 其它 |
|---|---|---|---|---|---|---|---|---|---|
| UT516E | 15kV兆欧表 | 500V/1000V/2500V/5000V/10kV/15kV | 0.2MΩ～50TΩ | 0V~1000V/AC 0V~750VDC | 300 | 极化指数/吸收比 | 无 | 蓝牙APP、USB通讯 | 斜坡测试（EAMP) |
| UT515A+ | 10kV兆欧表 | 250V/500V/1000V/2500V/5000V/10kV | 0.1MΩ～35TΩ | 0V~1000V/AC 0V~750VDC | 300 | 极化指数/吸收比 | 无 | 蓝牙APP、USB通讯 | / |
| UT513G | 5kV兆欧表 | 100V/250V/500V/1000V/2500V/5000V | 0.05MΩ～10TΩ | 0～1000VAC/0～750VDC | 300 | 极化指数/吸收比 | 无 | 蓝牙APP、USB通讯 | / |
| UT515A | 10kV绝缘电阻测试仪 | 250V、500V、1000V、2500V、5000V、10kV | 0.01MΩ~1000GΩ | DC 0.0V~1000V /AC 0.0V~750V | 500 | 极化指数/吸收比测量 | 支持 | USB数据传输 | / |
| UT513A | 5kV绝缘电阻测试仪 | 500V/100V/2500V/5000V | 0.5MΩ~1000GΩ | AC/DC 30~600V | 18 | 极化指数/吸收比测量 | 比较测量 | USB数据传输 | / |
| UT512D | 绝缘电阻测试仪 | 250V/500V/1000V/2500V | 0.25MΩ~1.0TΩ | 交流：750V 直流：1000V | 999组 | 极化指数/吸收比自动测量 | 比较测量 | USB数据传输 | 8节LR4碱性电池，短路电流约3.5mA |
| UT512 | 绝缘电阻测试仪 | 500V/1000V/1500V/2500V | 1MΩ～100GΩ | 交直流：600V | 18 | 极化指数 | 比较测量 | USB数据传输 | / |
| UT511 | 绝缘电阻测试仪 | 100V/250V/500V/1000V | 0.1MΩ～10GΩ | 交流：750V 直流：1000V | 18 | 极化指数 | 比较测量 | / | 低电阻：0.1Ω~999.9Ω |
| UT501E | 快速绝缘电阻测试仪 | 100V/125V/250V/500V/1000V | 0.10MΩ~4000MΩ | 30.0V~600V | 99组 | 自动计算极化指数和吸收比 | 比较功能 | USB和蓝牙App数据传输 | 可充电锂电池11.1V / 2600mAh |
| UT502C | 绝缘电阻测试仪 | 250V/500V/1000V/2500V | 0.00MΩ～20.0GΩ | 交流：30V～750V (50Hz/60Hz) | / | / | / | / | 适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能 |
| UT501C | 绝缘电阻测试仪 | 100V/250V/500V/1000V | 0.0MΩ～5.0GΩ | 交流：30V～750V (50Hz/60Hz) | / | / | / | / | 适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能 |
| UT502A | 绝缘电阻测试仪 | 500V/1000V/2500V | 0.00MΩ~20.0GΩ | 交流：30V～750V | / | 极化指数吸收比测量 | / | / | 连续测量、短路蜂鸣器报警、自动放电、低电阻测量 |
| UT501A | 绝缘电阻测试仪 | 100V/250V/500V/1000V | 0.00MΩ~5.5GΩ | 交流：30V～750V | / | / | / | / | 连续测量、短路蜂鸣器报警、自动放电 |
| UT516B | 绝缘电阻测试仪 | 500V/1000V/2500V/5000V/10000V/12KV | 0.50MΩ~10TΩ | DC 30~1000V/AC 30~750V | 999 | 极化指数/吸收比测量 | 支持 | USB数据传输 | / |
| UT515B | 绝缘电阻测试仪 | 500V/1000V/2500V/5000V/10kV | 0.50MΩ~10TΩ | DC 30V~1000V/AC 30V~750V | 999 | 极化指数/吸收比测量 | 支持 | USB数据传输 | / |
| UT515C | 10kV高压绝缘电阻测试仪 | 50V/250V/500V/1kV/2.5kV/5kV/10kV | 0.005MΩ~20.0 TΩ | 交流750V，直流1000V | 1000组 | 自动计算极化指数和吸收比 | / | USB和蓝牙App 数据传输 | 可充电锂电池14.8V/6400mAh |
| UT513E | 5kV高压绝缘电阻测试仪 | 50V/250V/500V/1kV/2.5kV/5kV | 0.005MΩ~10.0 TΩ | 交流750V，直流1000V | 1000组 | 自动计算极化指数和吸收比 | / | USB和蓝牙App 数据传输 | 可充电锂电池14.8V/6400mAh |
| UT505A BT | 手持绝缘电阻测试仪 | 50V/100V/250V/500V/1000V | 0.01MΩ~20GΩ | DC 0.0V~600.0V AC 0.0V~600.0V | 99 | 极化指数吸收比 | 支持 | 蓝牙数据传输 | / |
| UT505B | 手持式绝缘电阻测试仪 | 50V/100V/250V/500V/1000V | 0.01MΩ~200GΩ | DC 0.0V~600.0V AC 0.0V~600.0V | 99 | 极化指数吸收比测量 | 支持 | / | 连续性导通测量/漏电流显示/USB自检 |
| UT505A | 手持式绝缘电阻测试仪 | 50V/100V/250V/500V/1000V | 0.01MΩ~20GΩ | DC 0.0V~600.0V AC 0.0V~600.0V | 99 | 极化指数吸收比测量 | 支持 | / | / |
| UT533 | 绝缘万用表 | 50V/100V/250V/500V/1000V | 1.00~2.00GΩ | DC 0.0V~1000V AC 0.0V~1000V | 99组 | / | / | / | 交直流电流测量、电阻测量、电容测量、频率测量、温度测量、二极管测量、通断测量 |
| UT513C | 5kV绝缘电阻测试仪 | 250V/500V/1000V/ 2500V/5000V | 5.00TΩ | 30～1000VDC/30～1000VDC | 999组 | 极化指数/自动吸收比测量 | 比较测量 | USB/蓝牙APP数据传输 | 可充电锂电池14.8V 5200mAh、电容测量 |
| UT513B | 5kV绝缘电阻测试仪 | 250V/500V/1000V/1500V/2500V/5000V | 2.0/TΩ | 30～1000VDC/30～750VAC | 999组 | 极化指数级或比值 | 比较功能 | USB 数据传输 | 可充电锂电池 14.8V, 5200mAh |
| UT512E | 2.5kV绝缘电阻测试仪 | 250V/500V/1000V/2500V | 0.25MΩ~2.5TΩ | 交流：750V 直流：1000V | 999组 | 极化指数级或比值 | 比较功能 | USB 数据传输 | 可充电锂电池 14.8V, 5200mAh，短路电流约50mA |
| UT503PV | 光伏绝缘电阻测试仪 | 125V/250V/500V/1000V | 1000MΩ/2000MΩ/4000MΩ/4000MΩ/ | DC：5~1000VAC：5~600V | 1000 | / | / | USB/蓝牙数据传输 | 光伏带电测量，最大DC100V、2600mAh可充电锂电池 |
技术指标
| 基本功能 | 量程 | 基本精度 | |
| 型号 | UT505B | ||
| 绝缘电阻(Ω) | 输出电压 | 50V/100V/250V/500V/1000V | 0%～10% |
| 50V | 0.01MΩ～50.0MΩ | ±(3%+3) | |
| 50.0MΩ～1.0GΩ | ±(3%+3) | ||
| 1.0GΩ～10GΩ | ±(10%+3) | ||
| 100V | 0.01MΩ～100.0MΩ | ±(3%+3) | |
| 100.0MΩ～1.0GΩ | ±(3%+3) | ||
| 1.0GΩ～20GΩ | ±(10%+3) | ||
| 250V | 0.01MΩ～200.0MΩ | ±(1.5%+5) | |
| 200.0MΩ～1.0GΩ | ±(1.5%+5) | ||
| 1.0GΩ～50GΩ | ±(10%+3) | ||
| 500V | 0.01MΩ～500MΩ | ±(1.5%+5) | |
| 500MΩ～1.0GΩ | ±(1.5%+5) | ||
| 1.0GΩ～100GΩ | ±(10%+3) | ||
| 1000V | 0.1MΩ～2000MΩ | ±(1.5%+5) | |
| 2.0GΩ～9.9GΩ | ±(5%+3) | ||
| 10.0GΩ～20GΩ | ±(7%+3) | ||
| 20GΩ～200GΩ | ±(20%+3) | ||
| 负载电流 | 50V(R=50KΩ) 1mA | 0%～10% | |
| 100V(R=100KΩ) 1mA | 0%～10% | ||
| 250V(R=250KΩ) 1mA | 0%～10% | ||
| 500V(R=500KΩ) 1mA | 0%～10% | ||
| 1000V(R=1MΩ) 1mA | 0%～10% | ||
| 短路电流 | <3mA | ||
| 漏电流(A) | 10 ～ 2000 μA | ±(10%+3) | |
| 低电阻(Ω) | |||
| 0.01Ω～100Ω(大约5.0V/>200mA/20mA可选择) | ±(1.5%+3) | ||
| 通用电阻（kΩ） | 0.01kΩ～10MΩ | ±(3%+2) | |
| 直流电压(V) | 0.0V～600.0V | ±(2%+2) | |
| 交流电压(V) | 0.0V～600.0V | ±(2%+3) | |
| 频率(Hz) | 45～1K Hz | ±(0.1%+3) | |
| 电容(F) | 100 pF ～500μF | ±(5%+5) | |
| 最大显示 | 6000 | ||
| 自动量程 | √ | ||
| 真有效值 | √ | ||
| 步进电压 | 50%～120%量程内与10%步进 | √ | |
| 吸收比(DAR) | 60S/15s和60s/30s | √ | |
| 极化指数(PI) | √ | ||
| 定时测量 | √ | ||
| 高压报警 | √ | ||
| 自动放电 | √ | ||
| FUSE自检 | √ | ||
| 模拟条 | √ | ||
| 自动关机 | √ | ||
| 蜂鸣器报警 | √ | ||
| 数字保持 | √ | ||
| 数据存储 | 99组 | ||
| 比较测量功能 | √ | ||
| LCD 背光 | √ | ||
| 低电压显示 | √ | ||
| 一般特征 | |||
| 电源 | 1.5V 电池（5号) × 6 | ||
| LCD尺寸 | 78mm × 59mm | ||
| 机身颜色 | 红色 + 灰色 | ||
| 机身重量 | 630g | ||
| 机身尺寸 | 103mm × 225mm × 59 mm | ||
| 标准配件 | 测试线、表笔、鳄鱼夹、电池、布包 | ||
| 标准包装 | 彩盒、说明书、保修卡 | ||
| 标准包装数量 | 20 台 | ||
| 标准包装尺寸 | 515mm × 380mm × 385mm | ||
| 标准包装箱毛重 | 20 Kg | ||
| 选配件* | 遥控测试笔 | ||
