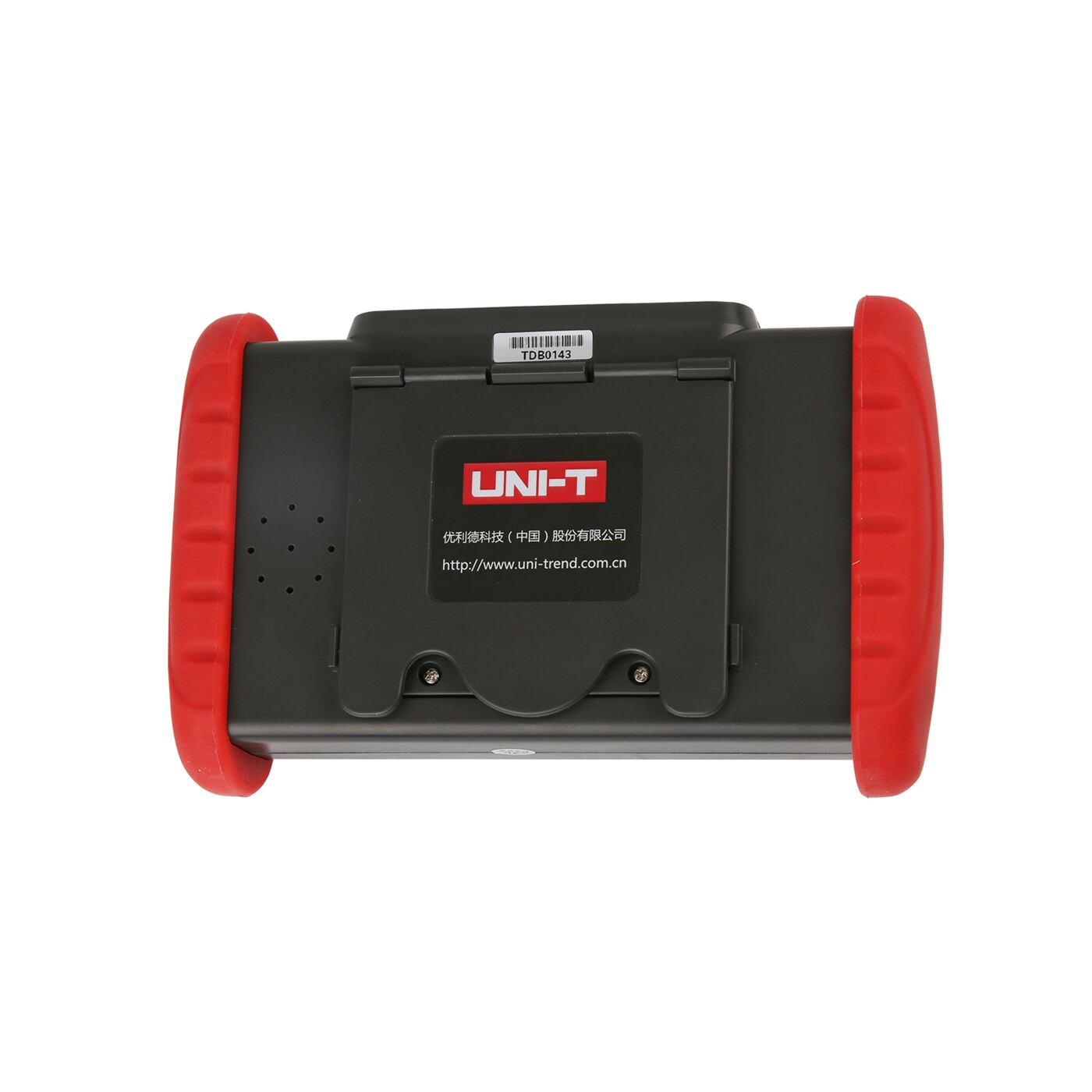

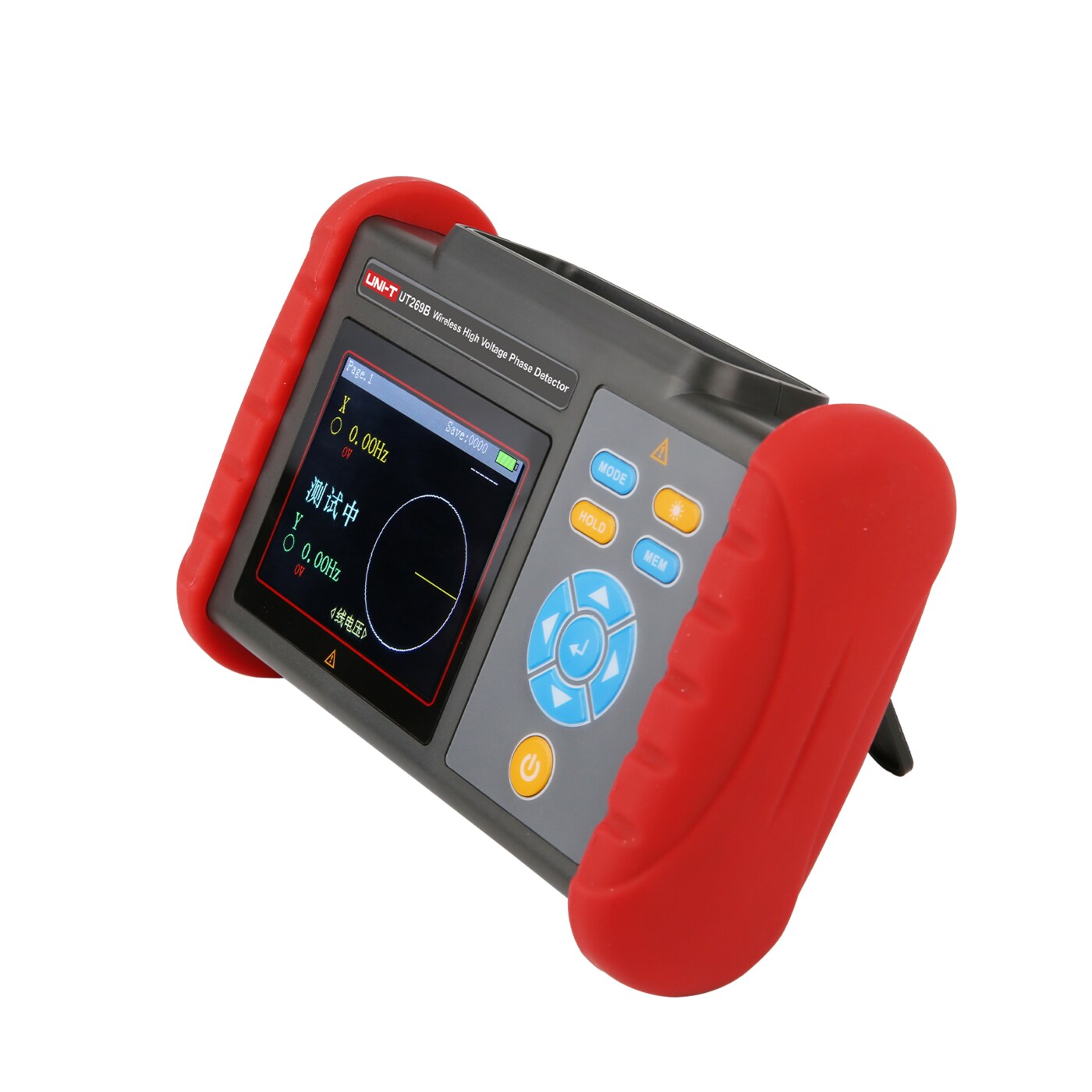

UT269B无线高压核相仪

型号:UT269B
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

UT269B无线高压核相仪应用于电力线路或变电所验电、核相、相位测试、相序判断、变压器组别判断等(线路电压:70V~550kV)。核相仪采用无线传输技术,传输距离可达30米;3.5寸LCD彩屏,可同屏显示相位、频率、电压等核相结果,动态向量图指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测量更加简单轻松。

产品特点

UT269B产品主要特点

核相电压:70V~550KV;
相位量程:0.0°~360.0°;
无线传输:距离30米,
能存储100组数据;具有数据保存、查阅、等功能,

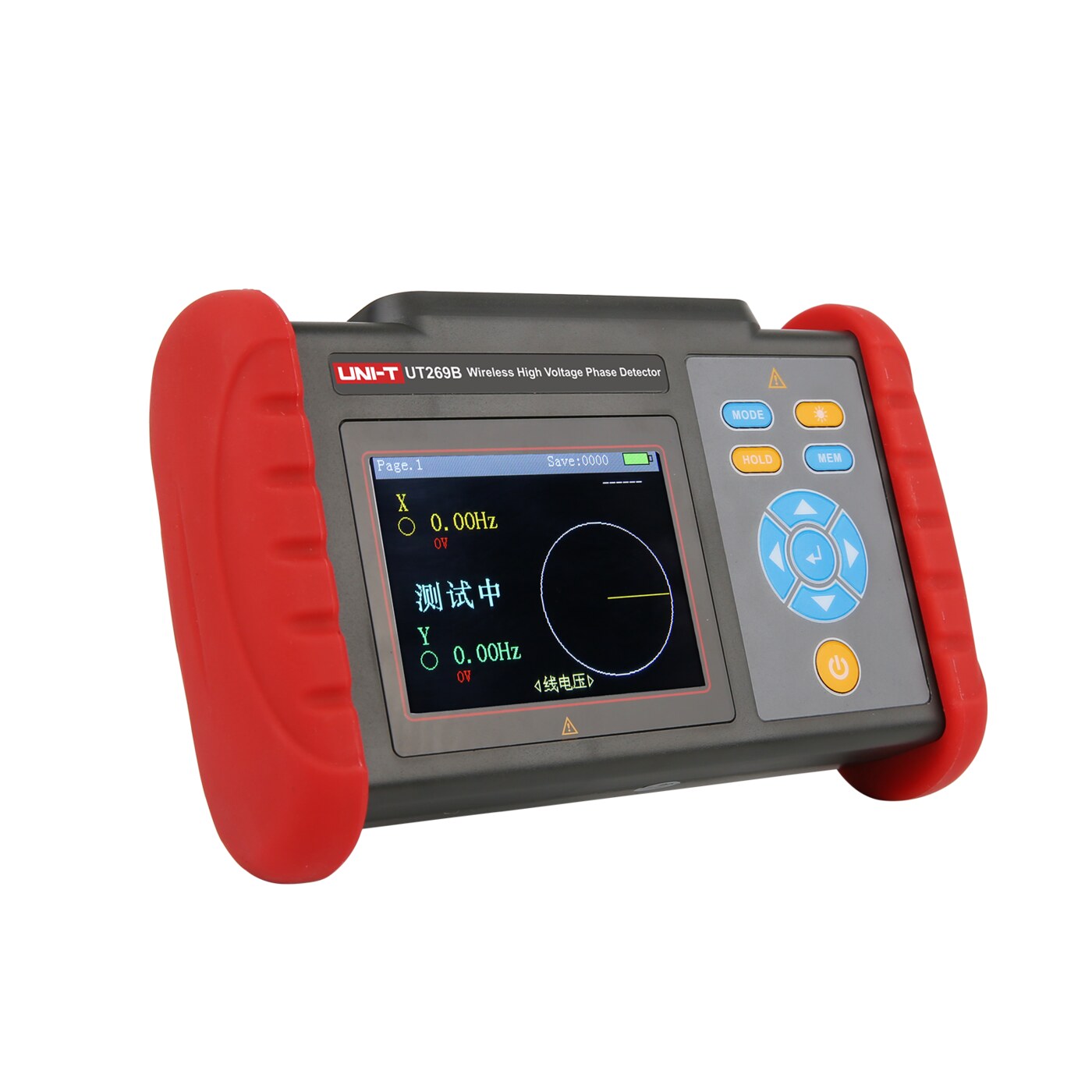

3.5寸LCD彩屏,可以同屏显示相位、频率、相序及核相结果,清晰直观;
语音提示:“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松;
配备绝缘杆,具有轻便、防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点;

其他型号

型号产品名称电压量程电流量程核相距离语音播报其它
UT269C+无线高压核相电流仪AC 10V~500kV9999A200m有
UT269+无线高压验电器/////
UT269D+远程无线高压卫星核相仪//200m有/
UT269A+无线高压核相仪AC 10V~500kV/普通核相距离:200m//
UT269B无线高压核相仪70V~110kV////
UT269A无线高压核相仪/////

技术指标

型号UT269B
相别定性同相:-30°~30°异相: 90°~150°和210°~270°
功  能频率测量、相位测量、相序显示、电压测量、电压检验
核相方式接触式核相:35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。当裸线路电压超过35kV时,必须采用非接触测试,探针逐渐靠近导线核相
传输距离无线传输,直线传输距离约30米
核相电压70V~550kV
相位量程0.0°~360.0°;精度:≤±12°;分辨率:0.1°
频率量程45.0Hz~65.0Hz;精度:≤±2Hz;分辨率:0.1Hz
电压量程70V~110kV; 精度:±15%±5dgt 分辨率:100V
发射频率433MHz、315MHz
显示模式3.5寸彩屏
LCD显示尺寸72mm×55mm
仪表尺寸主机187×119×48mm
探测器146×100×75mm
相位指示相量图及数字同时显示
工作指示核相时探测器具有声光指示功能,红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声
数据存储100组,闪烁显示“FULL”符号表示存储已满
数据查阅数据查阅功能:“READ”符号显示
报警功能测量值超过报警设定值时发出报警提示
功  耗探测器:70mA Max
主机:150mA Max
仪表质量仪器:约450g(含电池); 探测器:约250g(含勾子、电池);
电池电压电池电压不足,显示低电符号“ ”
自动关机仪表无操作约15分钟后关机
绝缘杆长度最大直径Φ38mm;长度:缩态为800mm;伸态为3015mm
绝缘试验绝缘杆拉伸后两端:AC 220kV/rms;主机、探测器:AC3700V/rms(外露金属与塑料外壳间)
适合安规GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC61481-A2;2004;IEC 61243-1
