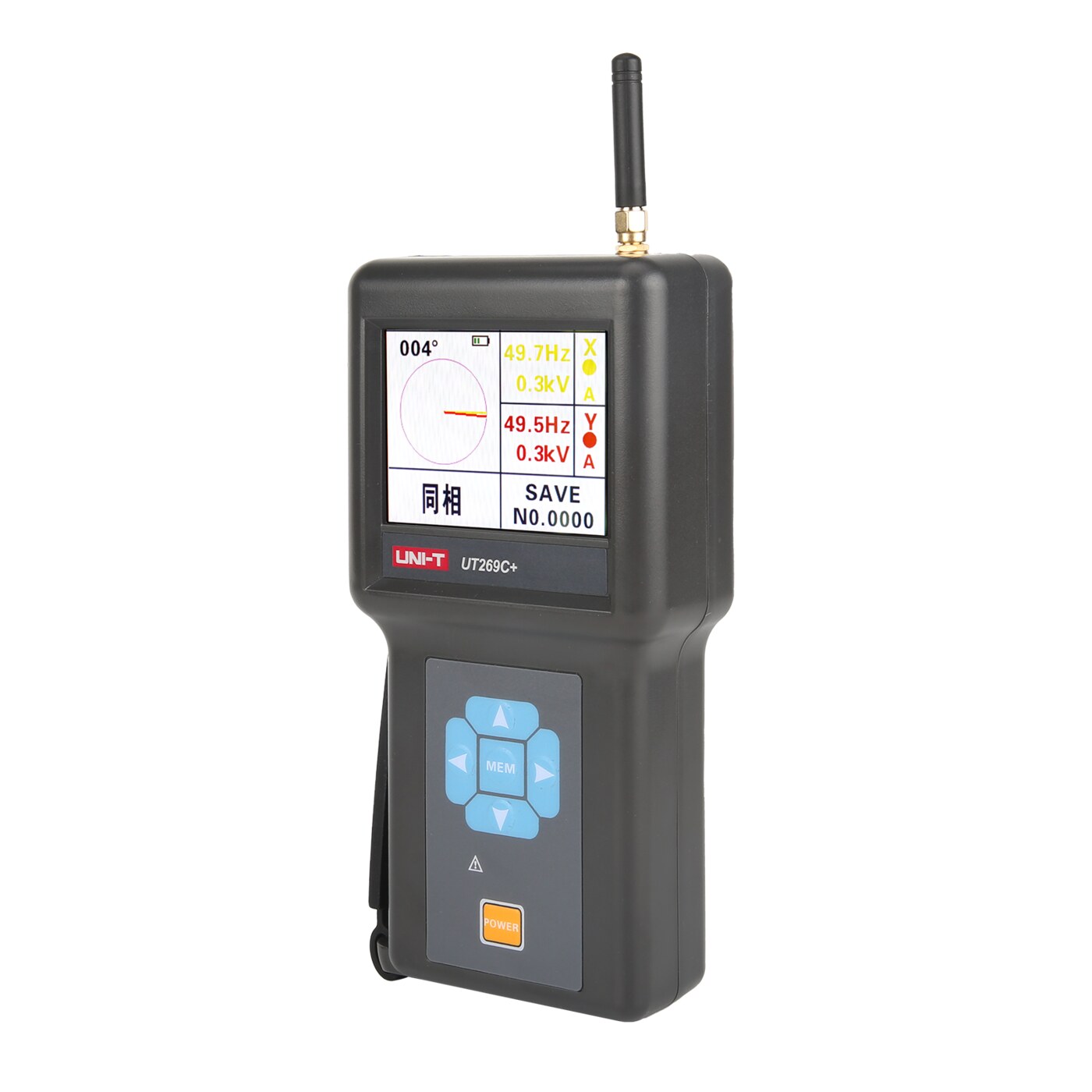

UT269C+无线高压核相电流仪

型号:UT269C+
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

UT269C+无线高压核相电流表是专为高压线路及高压开关柜(中置柜、环网柜等)电流测试及核相而精心设计制造的,仪表突破传统核相器电压等级限制问题,可以在极低电压线路中进行电流测试,完全实现从10V~500kV电压等级进行测试,无需根据不同电压等级购置多套仪器,节省成本,减少携带,省时快捷。仪表除了电流测试,还具有核相、相位测试、频率测试等功能,还有验电及线路电压显示功能。当线路电压超过110kV,必须使用非接触测试,测试时将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成电流测试与核相,无需直接接触高压导线,安全快速。其专用钩式电流检测仪通过绝缘杆能方便接近被测导线,可以直接挂在线路上进行测量电流,省时省力快捷。

产品特点

UT269C+产品主要特点

核相电压:AC 10V~500kV
电流量程:9999A(UT269C+)
相位指示:向量图及数字同时显示
测试相位:0°~360°
测试频率:45.0Hz~65.0Hz
发射频率:433Hz
普通核相距离: 200m
数据存储:200组
接触式核相:≤35kV线路时
非接触式核相:>35kV线路时
主 机:3.7V,2600mAh充电锂电池
探测器: 3.7V,1000mAh充电锂电池

其他型号

型号产品名称电压量程电流量程核相距离语音播报其它
UT269C+无线高压核相电流仪AC 10V~500kV9999A200m有
UT269+无线高压验电器/////
UT269D+远程无线高压卫星核相仪//200m有/
UT269A+无线高压核相仪AC 10V~500kV/普通核相距离:200m//
UT269B无线高压核相仪70V~110kV////
UT269A无线高压核相仪/////

技术指标

功能量程分 辨 率准确度说 明
±a%读数±b字数
频率精度45.0HZ~65.0HZ0.001Ω
±2HZ
相别定性0°~360°1°±10°同相-20°~20°,异相100°~140°和220°~260°
电源主机:3.7V,2600mAh充电锂电池;探测器:3.7V,1000mAh充电锂电池,DC6V;高低压勾形电流表:碱性干电池(1.5V AAA×4)
核相方式接触式核相:35kV以下的线路
非接触式核相:当线路电压超过35kV时,必须采用非接触测试,探针逐渐靠近导线核相
核相电压10V~500kV
核相距离200m
电流传输方式433MHz无线传送,传输距离约100米

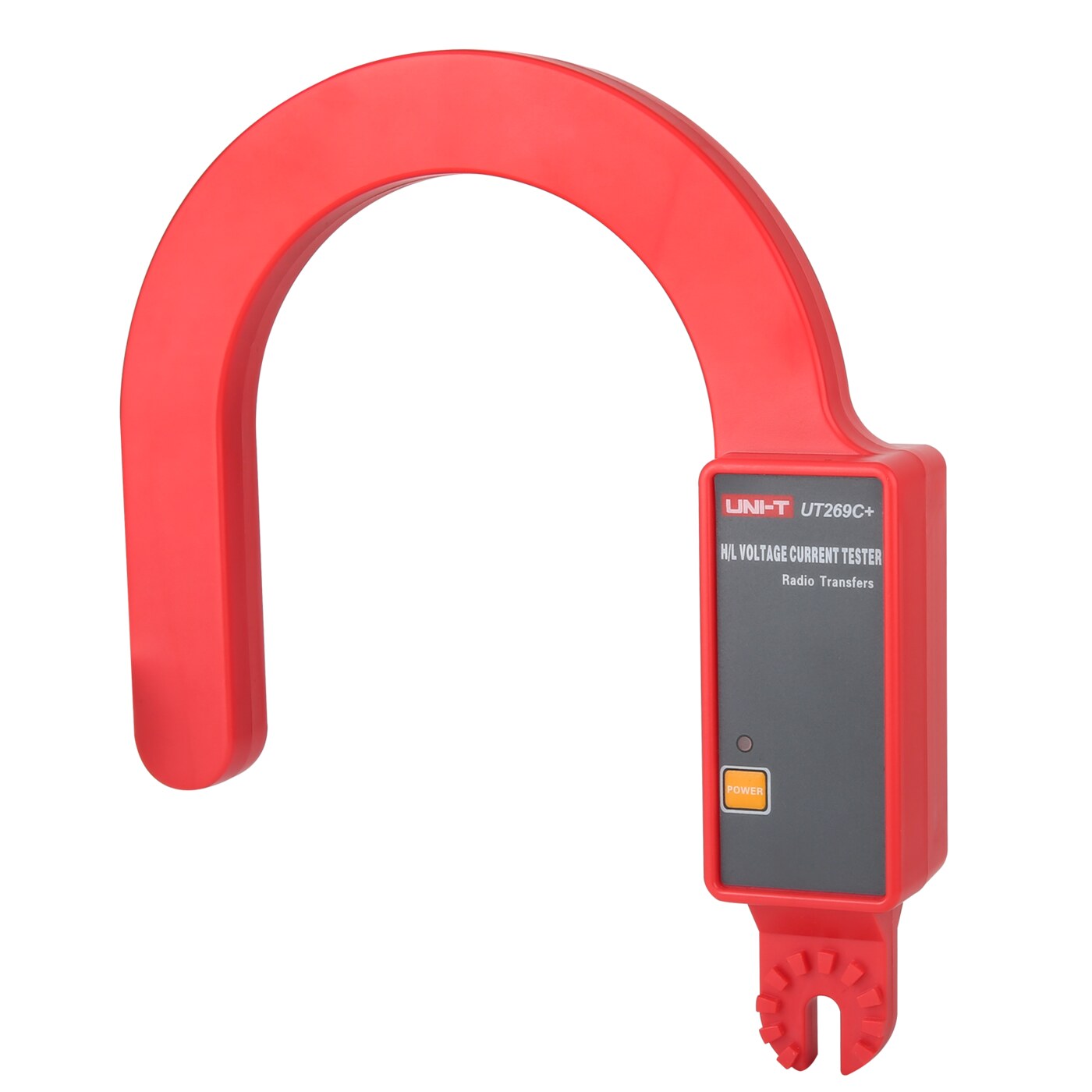

电流测试方式非接触U型CT
钳口尺寸φ128mm
绝缘杆尺寸约4300mm
采样速率2次/秒
测量范围0.00A~9999A(50/60Hz自动)
分 辨 力0.01A
换 档0.00A~9999A全自动换档
测试精度±2%rdg±5dgt(导线处于靠近U形钳口底端中心位置,23℃±2℃)
位置误差被测导线应尽量处于靠近U形钳口底端中心位置
线路电压110kV以下测试,带绝缘杆操作(可定制500kV以下测试)
溢出显示超量程溢出功能:“OL A”符号显示
无信号指示当接收器没有收到发射信号时动态显示“no- -”符号
工作温湿度-10℃~40℃;80%RH以下
干 扰尽量避免315MHz、433MHz同频信号干扰
语音提示“X信号正常、Y信号正常、同相、异相”
相别定性同相:-20°~20°;异相: 100°~140°和220°~260°
相位量程0°~360°;精度:≤±8°;分辨率:1°
频率量程45.0Hz~65.0Hz;精度:≤±2Hz;分辨率:0.1Hz
验电指示“嘟--嘟--嘟”蜂鸣声
电压显示显示电压等级
发射频率433MHz
相位指示向量图及数字同时显示
数据存储200组(掉电或更换电池不会丢失数据)
自动关机开机约15分钟仪表将自动关机
电池电压主机电池4格电量显示,当只有1格或者0格时,请充电;探测器当指示灯快速闪烁时,表示电池电压低,请充电.当电池电压低于4.8V时
接收器显示电池电压低符号,提醒更换电池
额定电流探测器:30mA max;主机:150mA max
LCD尺寸3.5寸彩屏;显示域:71mm×53mm
仪表质量约6.9kg(含附件)
仪器尺寸主机195mm×100mm×45mm;探测器130mm×65mm×45mm;检测仪:210mm×246mm×45mm;
绝缘杆长度最大直径Φ45mm;长度:缩态为1000mm;伸态为4500mm
绝缘试验绝缘杆拉伸后两端:AC 220kV/rms;主机、探测器:AC3700V/rms(外露金属与塑料外壳间)
随机附件主机:1件;探测器:2件;钳表:1件;探针:2件;探勾:2件;绝缘杆:2件;伸缩绝缘杆:1个;电池LR03:8个;USB通讯线/充电线:2根;
充电器:2个;检验线:1条;环网柜测试线:2条;工具包:1件
