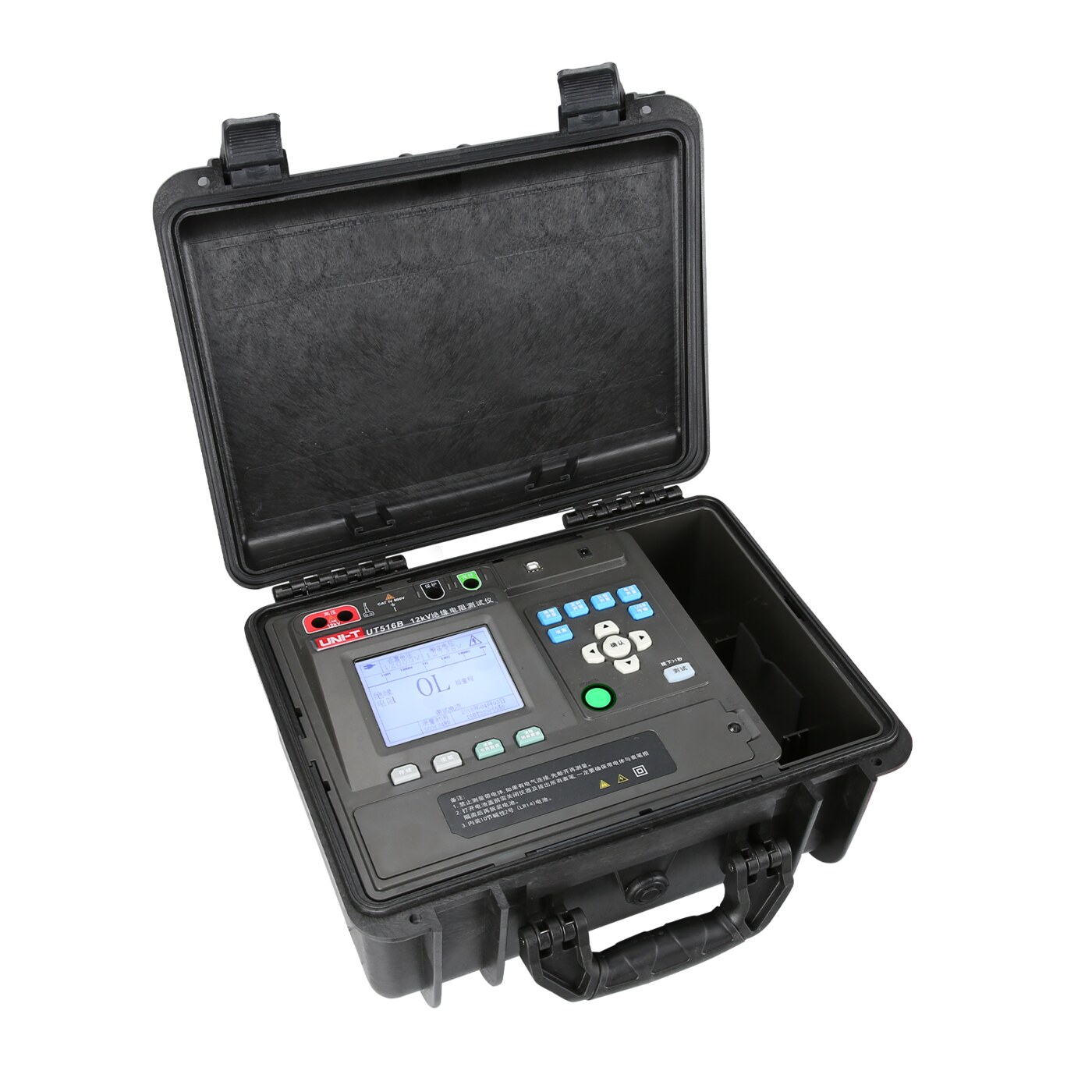

UT516B绝缘电阻测试仪

型号:UT516B
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

绝缘电阻测试仪,又名兆欧表,具有6个量程:500V, 1000V, 2500V, 5000V, 10000V 和 12000V各量程的输出可设置10%步进微调电压(12000V除外);测试数据可保存于仪器内存中,并经由专用USB接线传送至PC。测试数据也可实时传送至PC进行数据分析;全按键操作,电子数字式显示,省时省力,一键即可完成测试,引领传统“摇表”进入数字化电子时代。是一款智能型绝缘测试仪器,整机电路设计采用微机技术设计为核心,以大规模集成电路和数字电路相组合,配合强大的测量和数据处理软件,完成绝缘电阻、电压等参数测量,性能良好,操作简单。

产品特点

UT516B产品主要特点

5.1寸点阵工业屏,全中文界面
12kV高压输出; 10TΩ的绝缘电阻测试;
自动计算显示吸收比(DAR)和极化指数(PI)测量;
自动漏电流显示;
各量程可步进10%设置;
绝缘电阻比较(COMP)测试功能;
可以设置绝缘电阻值,并有超差提示;
可设置定时器测量模式;
999组数据存储功能 ;
USB接口数据传输功能,并配有PC上位机通讯软件;
自动放电和高压输出警报功能;
配有电源适配器和电池两种供电模式;
防护等级:IP67(外箱)

其他型号

型号产品名称电压输出绝缘电阻测量交/直流电压测量数据存储极化指数吸收比比较功能数据传输其它
UT516E15kV兆欧表500V/1000V/2500V/5000V/10kV/15kV0.2MΩ~50TΩ0V~1000V/AC 0V~750VDC300极化指数/吸收比无蓝牙APP、USB通讯斜坡测试(EAMP)
UT515A+10kV兆欧表250V/500V/1000V/2500V/5000V/10kV0.1MΩ~35TΩ0V~1000V/AC 0V~750VDC300极化指数/吸收比无蓝牙APP、USB通讯/
UT513G5kV兆欧表100V/250V/500V/1000V/2500V/5000V0.05MΩ~10TΩ0~1000VAC/0~750VDC300极化指数/吸收比无蓝牙APP、USB通讯/
UT515A10kV绝缘电阻测试仪250V、500V、1000V、2500V、5000V、10kV0.01MΩ~1000GΩDC 0.0V~1000V /AC 0.0V~750V500极化指数/吸收比测量支持USB数据传输/
UT513A5kV绝缘电阻测试仪500V/100V/2500V/5000V0.5MΩ~1000GΩAC/DC 30~600V18极化指数/吸收比测量比较测量USB数据传输/
UT512D绝缘电阻测试仪250V/500V/1000V/2500V0.25MΩ~1.0TΩ交流:750V 直流:1000V999组极化指数/吸收比自动测量比较测量USB数据传输8节LR4碱性电池,短路电流约3.5mA
UT512绝缘电阻测试仪500V/1000V/1500V/2500V1MΩ~100GΩ交直流:600V18极化指数比较测量USB数据传输/
UT511绝缘电阻测试仪100V/250V/500V/1000V0.1MΩ~10GΩ交流:750V 直流:1000V18极化指数比较测量/低电阻:0.1Ω~999.9Ω
UT501E快速绝缘电阻测试仪100V/125V/250V/500V/1000V0.10MΩ~4000MΩ30.0V~600V99组自动计算极化指数和吸收比比较功能USB和蓝牙App数据传输可充电锂电池11.1V / 2600mAh
UT502C绝缘电阻测试仪250V/500V/1000V/2500V0.00MΩ~20.0GΩ交流:30V~750V (50Hz/60Hz)////适配器供电(选配)/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能
UT501C绝缘电阻测试仪100V/250V/500V/1000V0.0MΩ~5.0GΩ交流:30V~750V (50Hz/60Hz)////适配器供电(选配)/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能
UT502A绝缘电阻测试仪500V/1000V/2500V0.00MΩ~20.0GΩ交流:30V~750V/极化指数吸收比测量//连续测量、短路蜂鸣器报警、自动放电、低电阻测量
UT501A绝缘电阻测试仪100V/250V/500V/1000V0.00MΩ~5.5GΩ交流:30V~750V////连续测量、短路蜂鸣器报警、自动放电
UT516B绝缘电阻测试仪500V/1000V/2500V/5000V/10000V/12KV0.50MΩ~10TΩDC 30~1000V/AC 30~750V999极化指数/吸收比测量支持USB数据传输/
UT515B绝缘电阻测试仪500V/1000V/2500V/5000V/10kV0.50MΩ~10TΩDC 30V~1000V/AC 30V~750V999极化指数/吸收比测量支持USB数据传输/
UT515C10kV高压绝缘电阻测试仪50V/250V/500V/1kV/2.5kV/5kV/10kV0.005MΩ~20.0 TΩ交流750V,直流1000V1000组自动计算极化指数和吸收比/USB和蓝牙App 数据传输可充电锂电池14.8V/6400mAh
UT513E5kV高压绝缘电阻测试仪50V/250V/500V/1kV/2.5kV/5kV0.005MΩ~10.0 TΩ交流750V,直流1000V1000组自动计算极化指数和吸收比/USB和蓝牙App 数据传输可充电锂电池14.8V/6400mAh
UT505A BT手持绝缘电阻测试仪50V/100V/250V/500V/1000V0.01MΩ~20GΩDC 0.0V~600.0V AC 0.0V~600.0V99极化指数吸收比支持蓝牙数据传输/
UT505B手持式绝缘电阻测试仪50V/100V/250V/500V/1000V0.01MΩ~200GΩDC 0.0V~600.0V AC 0.0V~600.0V99极化指数吸收比测量支持/连续性导通测量/漏电流显示/USB自检
UT505A手持式绝缘电阻测试仪50V/100V/250V/500V/1000V0.01MΩ~20GΩDC 0.0V~600.0V AC 0.0V~600.0V99极化指数吸收比测量支持//
UT533绝缘万用表50V/100V/250V/500V/1000V1.00~2.00GΩDC 0.0V~1000V AC 0.0V~1000V99组///交直流电流测量、电阻测量、电容测量、频率测量、温度测量、二极管测量、通断测量
UT513C5kV绝缘电阻测试仪250V/500V/1000V/ 2500V/5000V5.00TΩ30~1000VDC/30~1000VDC999组极化指数/自动吸收比测量比较测量USB/蓝牙APP数据传输可充电锂电池14.8V 5200mAh、电容测量
UT513B5kV绝缘电阻测试仪250V/500V/1000V/1500V/2500V/5000V2.0/TΩ30~1000VDC/30~750VAC999组极化指数级或比值比较功能USB 数据传输可充电锂电池 14.8V, 5200mAh
UT512E2.5kV绝缘电阻测试仪250V/500V/1000V/2500V0.25MΩ~2.5TΩ交流:750V 直流:1000V999组极化指数级或比值比较功能USB 数据传输可充电锂电池 14.8V, 5200mAh,短路电流约50mA
UT503PV光伏绝缘电阻测试仪125V/250V/500V/1000V1000MΩ/2000MΩ/4000MΩ/4000MΩ/DC:5~1000VAC:5~600V1000//USB/蓝牙数据传输光伏带电测量,最大DC100V、2600mAh可充电锂电池

技术指标

功能量程分辨力准确度输入保护说明
输出电压500V1V0%---+20%30V仪表本身能够的产生电压
1000V1V
2500V1V
5000V1V
10000V1V
12000V1V
标称电流1mAN/A0%---+20%N/A500V:负载电阻500KΩ 1000V:负载电阻1MΩ 2500V:负载电阻2.5MΩ 5000V:负载电阻5MΩ 10000V:负载电阻10MΩ 12000V:负载电阻12MΩ
1mAN/A
1mAN/A
1mAN/A
0.15~1.2mAN/A
0.15~1.2mAN/A
绝缘电阻
测量
500V
(0.50MΩ~500GΩ)
0.01MΩ0.50MΩ~4.99G:5%+5
5.00G-49.9GΩ:10%+10
50.0GΩ- 500GΩ:仅供参考
步进电压范围:400V~600V,按该量程10%短路电流约大于3.7mA
0.1MΩ
1MΩ
0.01GΩ
0.1GΩ
1GΩ
1000V
(1.00MΩ~1000GΩ)
0.01MΩ1.00MΩ~9.99G:5%+5
10.0G-99.9GΩ:10%+10
100GΩ- 1000GΩ:仅供参考
步进电压范围:500V~1200V,按该量程10%
0.1MΩ
1MΩ
0.01GΩ
0.1GΩ
1GΩ
2500V
(2.50MΩ~2.5TΩ)
0.01MΩ2.50MΩ~24.9G:5%+5
25.0G-249GΩ:15%+10
250GΩ- 2.5TΩ:仅供参考
步进电压范围:1000V~3000V,按该量程10%短路电流约大于5.0mA
0.1MΩ
1MΩ
0.01GΩ
0.1GΩ
1GΩ
5000V
(5.00MΩ~5.0TGΩ)
0.01MΩ5.00MΩ~49.9G:5%+5
50.0G-499GΩ:15%+20
500GΩ- 5.0TΩ:仅供参考
步进电压范围:2500V~6000V,按该量程10%
0.1MΩ
1MΩ
0.01GΩ
0.1GΩ
1GΩ
10000V
(10.0MΩ~10TΩ)
0.01MΩ10.0MΩ~99.9G:10%+10
100G-999GΩ:10%+10
1000GΩ- 10TΩ:仅供参考
步进电压范围:5000V~12000V,按该量程10%
0.1MΩ
1MΩ
0.01GΩ
0.1GΩ
1GΩ
12000V
(10.0MΩ~10TΩ)
0.01MΩ12.0MΩ~99.9G:10%+10
100G-999GΩ:10%+10
1000GΩ- 10TΩ:仅供参考
无步进输出电压
0.1MΩ
1MΩ
0.01GΩ
0.1GΩ
1GΩ
USB传输功能各项数据都能够通过USB传输到电脑
背光功能开机背光常亮
数据存储999组
自动吸收比显示范围:0.00~999
自动极化指数PI显示范围:0.00~999
漏电流测量读数绝缘电阻的有效测试范围:0.00nA ~ 5.00mA,精确度:±(10%+5)
操作温度-10°C~50°C
存储温度-20°C~60°C
工作湿度≤85% RH
存储湿度≤75% RH
工作海拔≤2000m
一般特性
机身颜色灰
机身重量6.6kg
机身尺寸工具箱 410*342*204mm
标准配件专用电源适配器x1;表笔线(红黑绿各1条) X3;USB连接线 X 1; 说明书 X1;保修卡 X1; 1.5V 2号碱性电池 X10
标准包装数量卡通箱:1台装
标准包装尺寸510*320*420mm
标准包装箱毛重10.2kg
