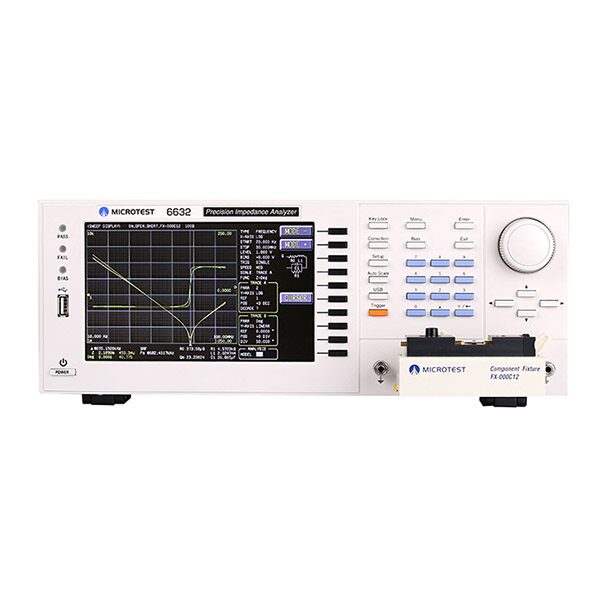

阻抗分析仪 6632

型号:6632
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

参数规格


频率

型号

10Hz-1MHz

6632-1

10Hz-3MHz

6632-3

10Hz-5MHz

6632-5

10Hz-10MHz

6632-10

10Hz-20MHz

6632-20

10Hz-30MHz

6632-30

10Hz-50MHz

6632-50

等效电路分析功能请选型以下型号

频率

型号

10Hz-1MHz

6632-1S

10Hz-3MHz

6632-3S

10Hz-5MHz

6632-5S

10Hz-10MHz

6632-10S

10Hz-20MHz

6632-20S

10Hz-30MHz

6632-30S

10Hz-50MHz

6632-50S

测量参数

显示范围

|Z|

0.000mΩ-9999.99MΩ

R, X

±0.000mΩ-9999.99MΩ

|Y|

0.00000µS-999.999kS

G, B

±0.00000µS-999.999kS

θRAD

±0.00000-3.14159

θDEG

±0.000 -180.000

Cs, Cp

±0.00000pF-9999.99F

Ls, Lp

±0.00nH-9999.99kH

D

0.00000-9999.99

Q

0.00-9999.99

Δ

±0.00%-9999.99%

Rdc

0.00mΩ-99.9999MΩ

εr' εr''

0-100000

µr' µr''

0-100000

DC偏流外置

320A选型6243/6240

120A选型6223/6220

60A选型6210

测量频率点数

可程序

频率最小分辨率

100mHz, 6位数频率输入

7ppm ±0.01% (频率输出精准度)

基本精确度

±0.08% (典型值±0.05%)

AC测试信号位准

测试信号电压范围

10mV-2Vrms

电压最小分辨率

1mV

准确度

ALC OFF:10% * 设定电压 ±2mV

ALC ON:6% * 设定电压 ±2mV

测试信号电流范围

200μA-20mArms

电流最小分辨率

10μA

准确度

ALC OFF:10% * 设定电流 ±20μA

DC信号

1V(固定)

输出阻抗

25Ω、100Ω (可切换)

量测时间

<3mS (最快)

量测模式

数字电桥模式

多步模式

图形扫描模式

等效电路分析模式

等效电路

串联、并联

校正

开路、短路、负载

线长补偿

0/0.5/1/2m

多步测试

50组 ,每组15个测试步骤

内建

直流偏置电压

-12 to +12V, 0.3% ±1.5mV, 100Hz to 50MHz

BIN分类

9级 (******)

比较器

ABS、ΔABS、Δ%、OFF

内建储存

100组LCR Meter测试设定文件 、50组多步测试设定

USB Host 储存

100组LCR Meter测试设定文件 、50组多步测试设定

触发测试方式

LCR Meter测试设定文件

多步测试设定文件

BMP图像

扫图画面及数据

界面

自动、手动、RS-232、GPIB、Handler

选购

PC连线软件

等效电路分析模型

DC偏压200V

(请选购F420001)

DC偏流320A

(请选购6243)

电源需求

电压 90-264Vac

频率 47-63Hz

低功耗:更大30W

液晶屏幕

7吋TFT, 彩色显示 (800*480)

操作环境

温度:10-40℃、湿度:20-90%RH

外观尺寸

(W*H*D)

336x147x340 mm

重量

3.95Kg


应用测量

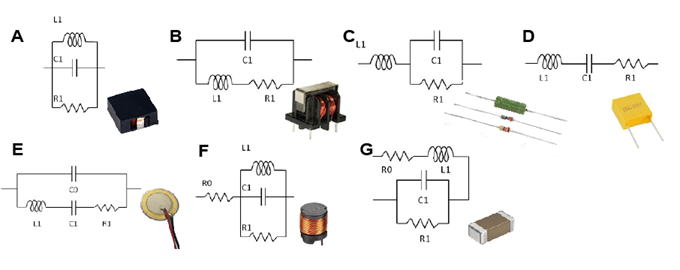

科研分析神器- Equivalent Circuit Analysis



7 种不同的模型,结合不同类型的参数 ( 电阻、电感、电容 )

目的是用三个或四个元素对阻抗与频率特性进行建模。仿真自己的等效电路参数的阻抗轨迹值

然后将其与实际测量轨迹进行比较和参考自谐振频率 (SRF)

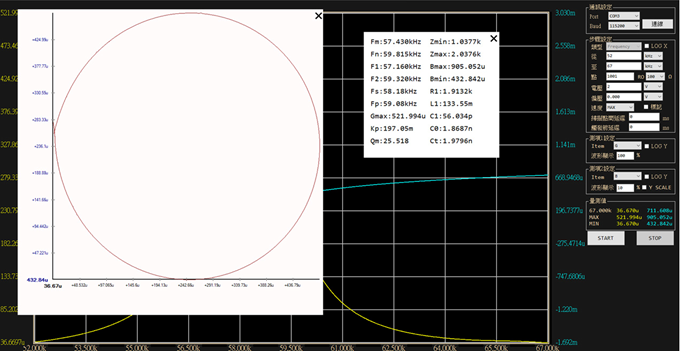

超声波/压电元件导纳圆绘图分析




导纳圆分析超声波阻抗更直观,透过扫图快速确认关键参数如:Fs/Fp/Qm/Kp (机电耦合系数 )

RFID/NFC应用于汽车被动门禁系统,评估天线的阻抗特性



对于天线在实际运用上搭载周边的线路时,针对发射端,天线一般连接在功率放大器 (PA)

另一接收端,天线会接上 LNA,对于天线最重的的特性即是阻抗的匹配,达到******的功率输出

可利用 6632 阻抗分析仪等效电路模型分析,检视天线在低频阶段,如同电容特性会有高阻抗

在高频阶段如同电感性会有高阻抗,最重要的分界点为共振频率,透过绘图分析功能检视寄电

容与串联等效电阻对整体阻抗特性的影响程度

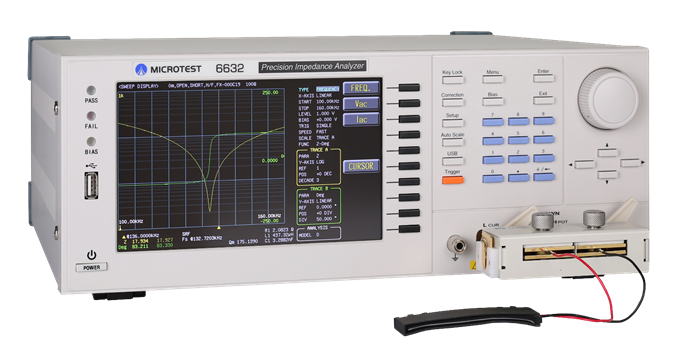

测量PCB布线成线圈的阻抗特性(厚铜线圈板)



汽车电源模块中越来越多采用多层 PCB 板绕组而成电感线圈的结构,因 PCB 蚀刻制程中寄

生于铜箔绕组上的寄生电容、阻值损耗,会降低整体的电感量造成共振频率 SRF 偏移,这些

PCB 不良品可能导致成品组装测试出现 NG

可利用 6632 测量 PCB 线圈板重要参数 L/Q/DCR/Rs/SRF

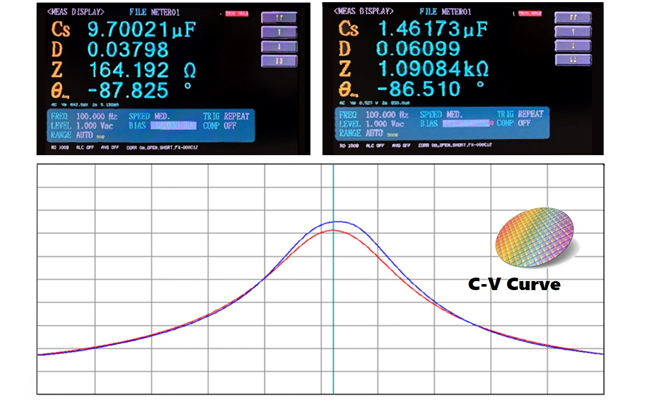

C-V曲线绘图分析 6632内置12V直流偏压



内置DC偏压正负12V

无需外挂电源,满足电容性测试电压特性如半导体材料、变容二极管、OLED调光测试

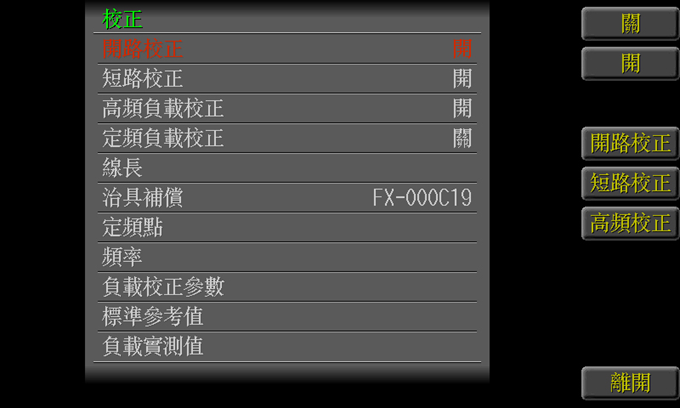

精确校正



量測待測物之前,需要先做開路、短路、高頻負載校正、及定頻負載校正

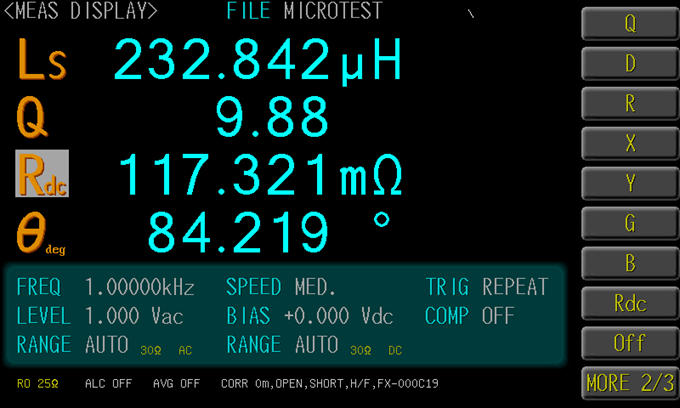

精准测量电感组件的直流电阻DCR



用于电感组件特性的量测,量测直流的电阻特性。一般用来评估电感的参数值为 Ls/Lp/Q/SRF/DCR

电感匝数与绕线材料会影响DCR值

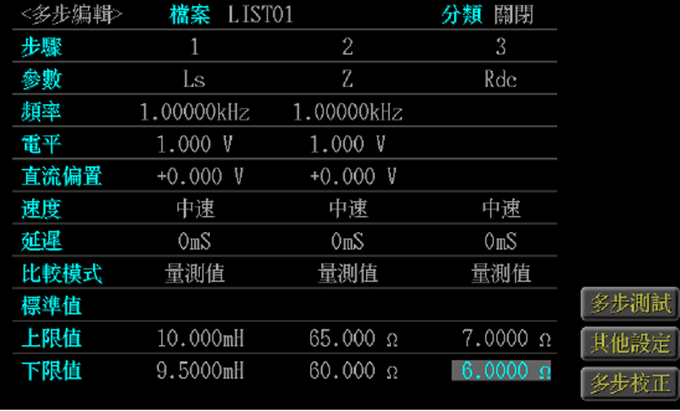

多步测试



多步列表测试自动编成功能,最多 15 组 ( 可存 50 个编程 )

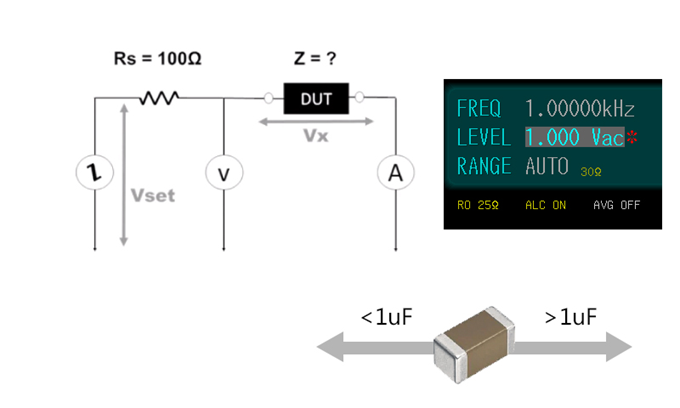

自动电平控制 (ALC)



输出阻抗 25Ω/100Ω 可以切换。自动电平控制 (ALC) 为工程师更精确量测组件。如积层陶瓷电容(MLCC)

电容值>1uF,需打开ALC 量测, 因为电容值在量测时有可能会低于真实的电容量

一般评估电容的参数值有 Cs/Cp/D/Q/ESR/直流偏压C-V

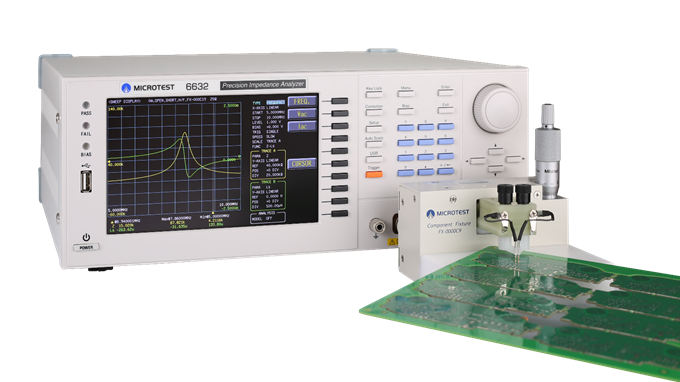

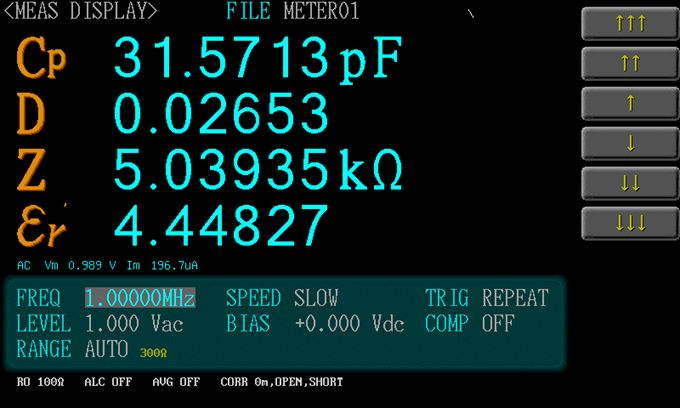

自带介电常数测量功能εr



使用介电常数测试治具 FX-0000C7

6632 内建公式直接算出材料介电数值 εr'、εr"。评估 PCB 空板或陶瓷板等

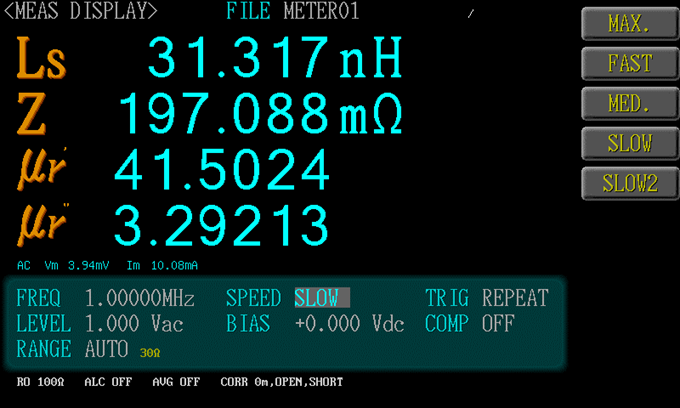

自带导磁系数测量功能μr



使用导磁系数测试治具 FX-0000C8

66302内建公式直接算各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr'、μr"


配件

标准配件

-电源线

-操作手册电子光盘

FX-000C19

高频 DIP 元件测试治具



选购配件

-电脑连线软件

FX-000C10

测频试下治压具


FX-000C11

高频镊子式测试线夹

FX-000C12

高频SMD测试治具

FX-0000C7

介电常数治具

FX-0000C8

导磁係数治具

FX-0000C9

材料测试治具

FX-000C20

液体介电测试治具

F423906A

BNC测试夹

F423503

DIP元件测试治具

F423504

延伸DIP元件测试盒

FX-0000C6

高频DIP元件测试治具

F423905

SMD测试治具

F420001

外部偏压盒

(±200V/1MHz)

F663001

BNC 测试延长线

A/B/C


资料下载

下载资料 1(PDF)

🎬 产品视频

6632阻抗分析仪 操作教学视频

6632 阻抗分析仪-等效电路分析功能

6632 阻抗分析仪 NFC/石英晶体/无线充电扫图共振频率分析

6632搭载F420005-40V 直流偏压测试MLCC电压特性

6632/6630内置介电常数测试功能

电解液/电池材料/液态介电常数测试功能

6632阻抗分析仪-测量薄膜电容重要参数

阻抗分析仪 LCR电桥 正确的校正方法

小编为您分享阻抗分析仪6632使用心得
