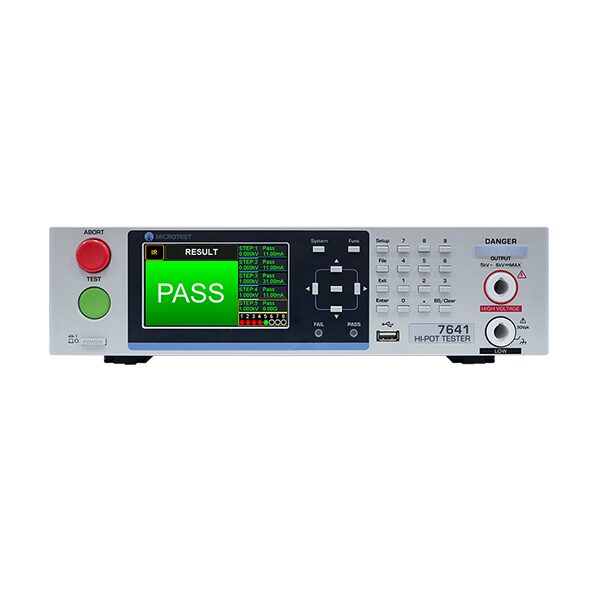

耐压测试仪 7641

型号:7641
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

参数规格

量测规格

型号

7641

通道数

8组高压输出

AC耐压测试

输出电压

10V~5000V

电压解析度

1V

电压精准度

±(2% of setting +5V) 无负载

输出频率

50/60Hz

最大额定电流

30mA

漏电流范围

0~31mA

漏电流解析度

0.001mA

漏电流精准度

±(1% of reading +5uA)

测试时间

0.1~999s, 0 (Continuous)

测试时间解析度

0.1s

上升/ 持续/ 下降时间

0.1~99.9 sec

电弧侦测

档位0为Off/ 可设定1-9档(1最灵敏)

DC耐压测试

输出电压

10V~6000V

电压解析度

1V

电压精准度

±(2% of setting +5V)

最大额定电流

10mA

漏电流范围

0~11mA

漏电流解析度

0.001mA

漏电流精准度

±(1% of reading +5uA)

测试时间

0.1~999s, 0 (Continuous)

测试时间解析度

0.1s

上升/ 持续/ 下降时间

0.1~99.9 sec

电弧侦测

档位0为Off/ 可设定1-9档(1最灵敏)

绝缘阻抗

输出电压

10V~6000V

电压解析度

1V

电压精准度

±(2% of setting+5V)

最大额定电流

1mA

绝缘阻抗范围

200k~100GΩ (电流量测范围 5nA ≦ i ≦ 1mA)

绝缘阻抗解析度

0.001MΩ

绝缘阻抗精准度

50V { 200k~500MΩ, ±(5% of reading+30kΩ)/ 500M~1GΩ, ±(10% of reading+20MΩ)/ 1G~10GΩ, ±(25% of reading+100MΩ)}

100V { 200k~200MΩ, ±(2% of reading+30kΩ)/ 200M~1GΩ, ±(5% of reading+20MΩ)/ 1G~20GΩ, ±(25% of reading+100MΩ)}

500V { 500k~500MΩ, ±(2% of reading+30kΩ)/ 500M~10GΩ, ±(5% of reading+20MΩ)/ 10G~50GΩ, ±(20% of reading+100MΩ)}

≥ 1000V { 1M~1GΩ, ±(2% of reading+30kΩ)/ 1G~10GΩ, ±(5% of reading+20MΩ)/ 10G~100GΩ, ±(20% of reading+100MΩ)}

测试时间

0.1~999s, 0 (Continuous)

测试时间解析度

0.1s

上升/ 持续/ 下降时间

0.1~99.9 sec

一般规格

Remote 输入信号

Test、Abort

Remote 输出信号

Pass、Fail、HV output、Testing

安全开关

进行测试时需要将INTER LOCK进行短路,机台才能输出测试电压

内建储存

7640(64组)、7641(32组)

USB Host 储存

储存设定档案及韧体的更新,存档组数取决于USB容量大小

多步测试

每个档案最多8 (7640)/ 16 (7641)个步骤

介面

RS-232、Remote、USB Host/Device、EXT.I/O

电源需求

电压:100Vac~240Vac/ 频率:50/60Hz ±5%

消耗功率

350VA

液晶萤幕

4.3吋TFT,彩色显示(480*272)

操作环境

温度:5℃~40℃、湿度:20~80%RH

外观尺寸(W*H*D)

340×88×369.6mm(7640)/ 340×88×429.6mm(7641)

重量

12Kg(7640)/ 14Kg(7641)



应用测量

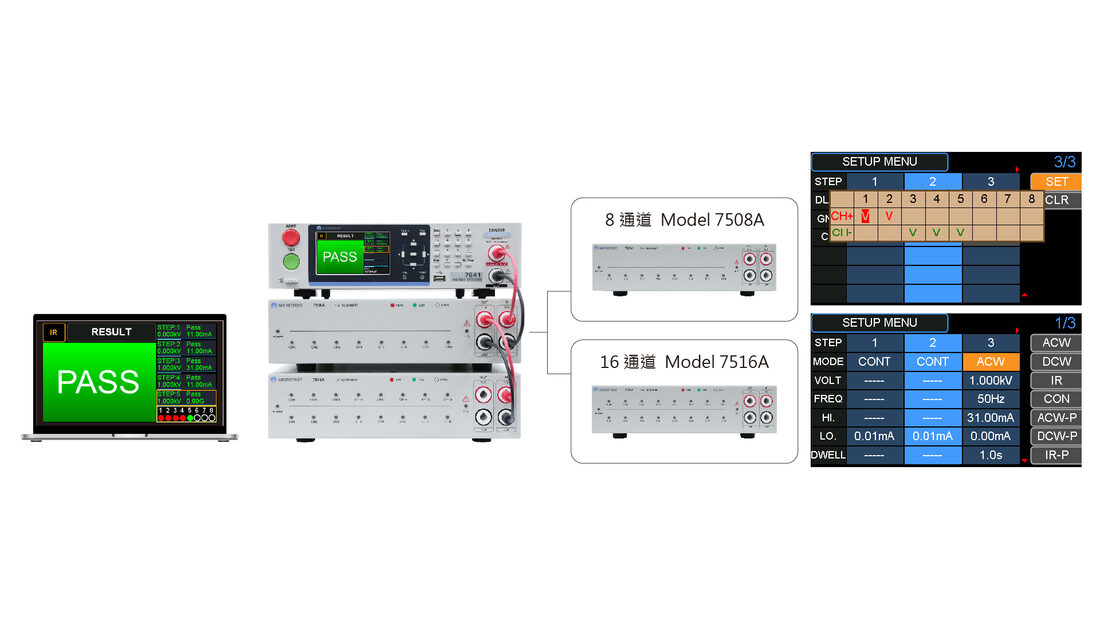

支援72组测试通道 (选型Model.7641搭载多通道扫描盒)

7641 耐压测试仪单机支援8组测试通道,可再搭载7508A/7516A多通道扫描盒,最高可达72组测试通道,支援PC连线软体进行远端编程与

存储测试数据,可与条码机连结进行Bar Code扫码,进行生产履历追溯管理。

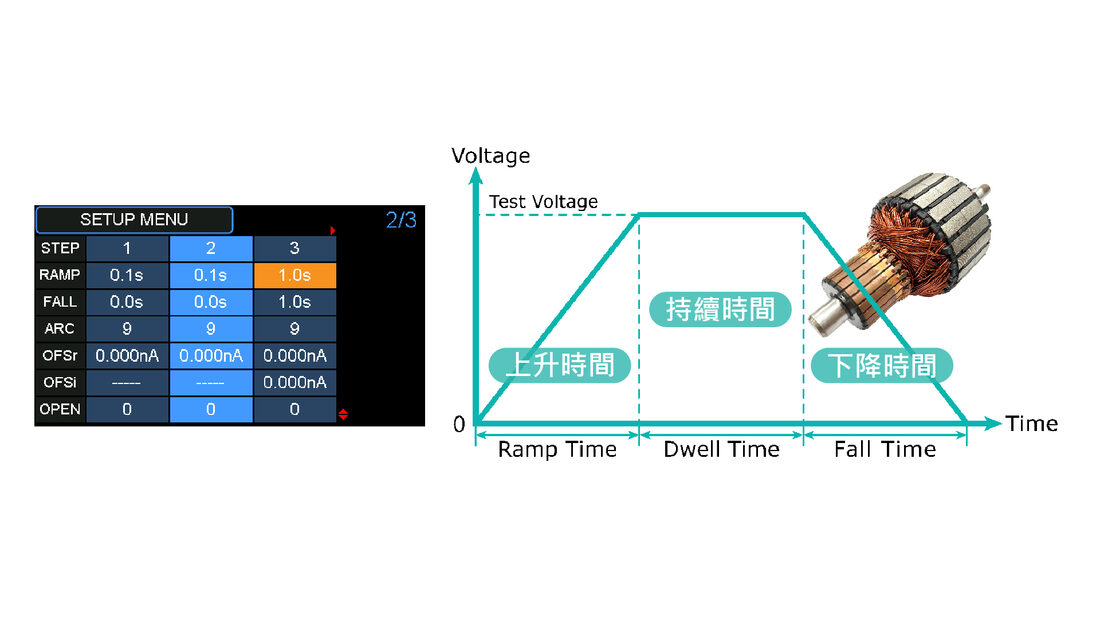

支援上升/持续/下降时间设定

MICROTEST 7640/7641 耐压测试仪提供上升/持续/下降时间之设定,避免因瞬间冲击电压造成不必要的损坏,同时完整检验绝缘可靠性。

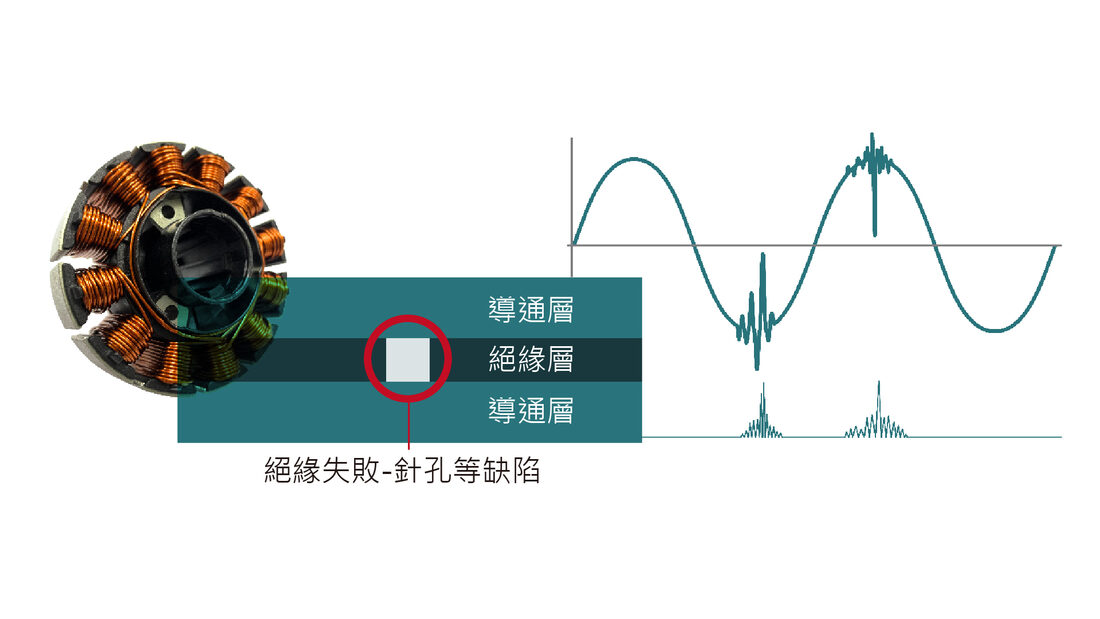

电弧侦测 (Arc Discharge)

电弧通常发生在高压通过绝缘弱的地方,当耐压测试过程中出现电气或绝缘问题时,可能会产生瞬态电压或电流峰值,以马达为例,如果隔板之 间的绝缘存在针孔等缺陷,就可能会导致电弧的产生,甚至因为发热导致绝缘能力降低。

马达定子/转子之绝缘材料内部或表面因高电压可能产生电气 放电,使马达绝缘性能变差,当绝缘材料存在缺陷时,这些瞬 间放电会导致碳化形成导电通路,使马达存在安全上的疑虑。

MICROTEST 7640/7641 耐压测试仪提供电弧侦测功能,可设置强弱等级


测试模式

AC耐压

DC耐压

IR绝缘

电弧侦测

侦测档位可设定OFF/1~9档 (1最为灵敏)





配件

订购资讯

7641 耐压测试仪系列

标准配件

选购项目

7641 (8组高压输出)

TL-HP0008

香蕉接头+鳄鱼夹-高压测试线-黑 (长120cm)

F7620(M) |变压器气动式耐压测试治具

F7620(P) | 变压器手动式耐压测试治具

F760001 |D-Sub脚踏开关 (15 PIN)

TL-000003 | RS-232通讯线 (长180cm)

7508A |8通道扩充扫描盒-鳄鱼夹

7516A |16通道扩充扫描盒-鳄鱼夹

PC连线软体

TL-HP0009

香蕉接头+鳄鱼夹-高压测试线-红 (长120cm)

电源线
