用途场景
规格参数
频率 | 型号 |
10Hz-1MHz | 6621-1 |
10Hz-3MHz | 6621-3 |
10Hz-5MHz | 6621-5 |
10Hz-10MHz | 6621-10 |
10Hz-20MHz | 6621-20 |
10Hz-30MHz | 6621-30 |
测量参数 | 显示范围 |
|Z| | 0.000mΩ-9999.99MΩ |
R, X | ±0.000mΩ-9999.99MΩ |
|Y| | 0.00000µS-999.999kS |
G, B | ±0.00000µS-999.999kS |
θRAD | ±0.00000-3.14159 |
θDEG | ±0.000 -180.000 |
Cs, Cp | ±0.00000pF-9999.99F |
Ls, Lp | ±0.00nH-9999.99kH |
D | 0.00000-9999.99 |
Q | 0.00-9999.99 |
Δ | ±0.00%-9999.99% |
Rdc | 0.00mΩ-99.9999MΩ |
测量频率点数 | 可程序 |
频率最小分辨率 | 100mHz, 6位数频率输入 7ppm ±0.01% (频率输出精准度) |
基本精确度 | ±0.08% (典型值±0.05%) |
AC测试信号位准 | 测试信号电压范围 10mV-2Vrms |
电压最小分辨率 1mV | |
准确度 ALC OFF：10% * 设定电压 ±2mV ALC ON：6% * 设定电压 ±2mV | |
测试信号电流范围 200μA-20mArms | |
电流最小分辨率 10μA | |
准确度 ALC OFF：10% * 设定电流 ±20μA | |
DC信号 | 1V(固定) |
输出阻抗 | 25Ω、100Ω (可切换) |
量测时间 | <3mS (最快) |
量测模式 | 数字电桥模式 多步模式 |
等效电路 | 串联、并联 |
校正 | 开路、短路、负载 |
线长补偿 | 0/0.5/1/2m |
多步测试 | 50组 ，每组15个测试步骤 |
内建直流偏置电压 (选购OP-662102) | -12 to +12V, 0.3% ±1.5mV, 100Hz to 30MHz |
BIN分类 | 9级 |
比较器 | ABS、ΔABS、Δ%、OFF |
内建储存 | 100组LCR Meter测试设定文件 、50组多步测试设定 |
USB Host 储存 | 100组LCR Meter测试设定文件 、50组多步测试设定 |
触发测试方式 | LCR Meter测试设定文件 多步测试设定文件 |
界面 | 自动、手动、RS-232、Handler |
选购 | PC连线软件 |
电源需求 | 电压 90-264Vac |
频率 47-63Hz | |
低功耗：更大30W | |
液晶屏幕 | 4.3吋TFT, 彩色显示 (800*480) |
操作环境 | 温度：10-40℃、湿度：20-90%RH |
外观尺寸 (W*H*D) | 300x89.1x362.8 mm |
重量 | 3.4Kg |

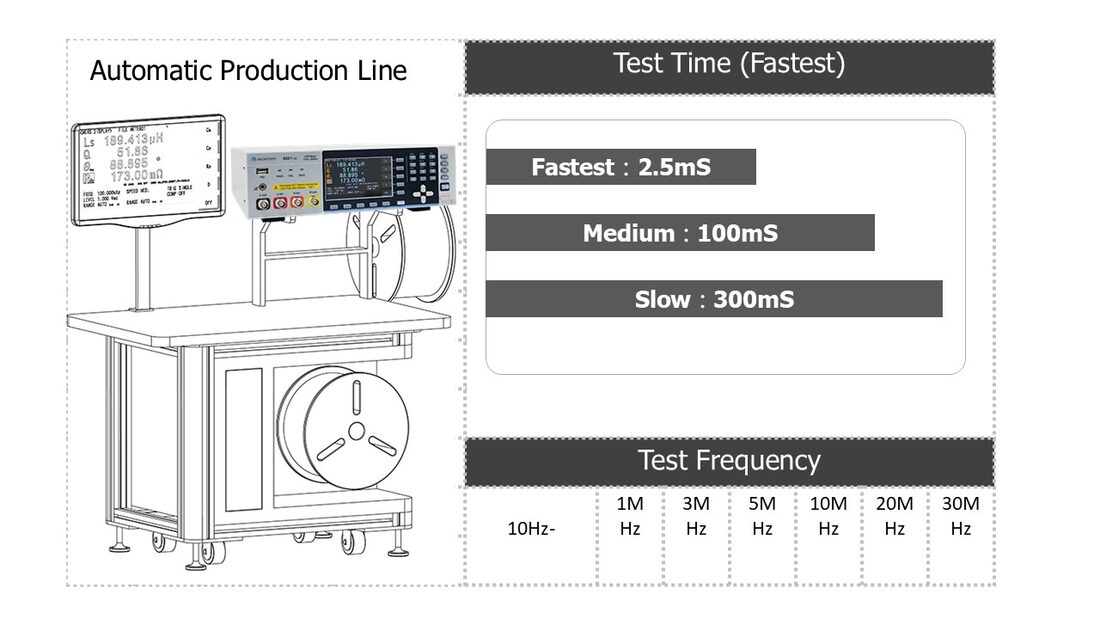

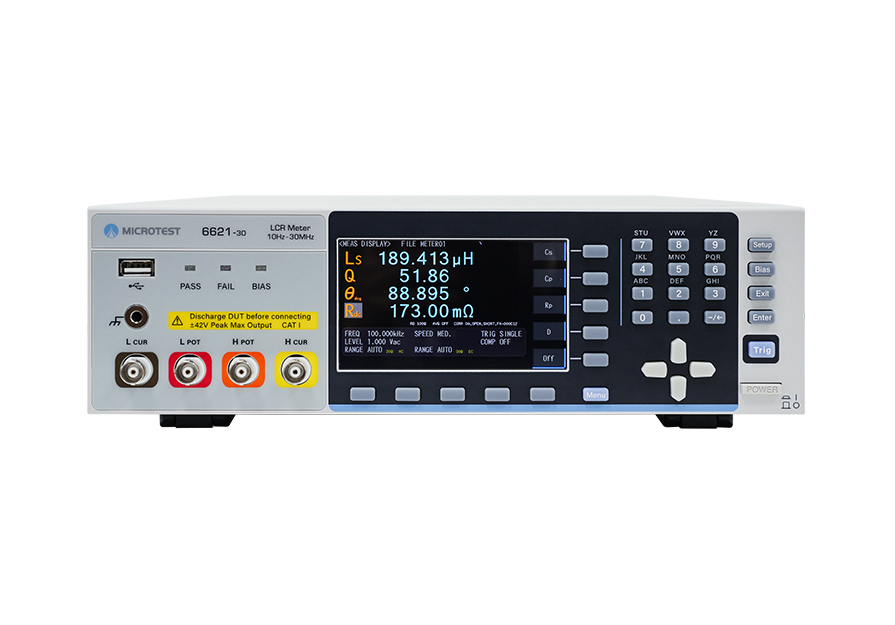

搭載元件測包機
6621 LCR 测试仪 ，一次最多可显示4 组参数，AC 与DC 可同时量测，同时，内建 BIN 分类与比较功能，可依生管/ 品保设定标准值上/ 下限范围，自动判定组件是否合格，快速归类至指定分类 区间，加速大量组件的品检与分级流程。

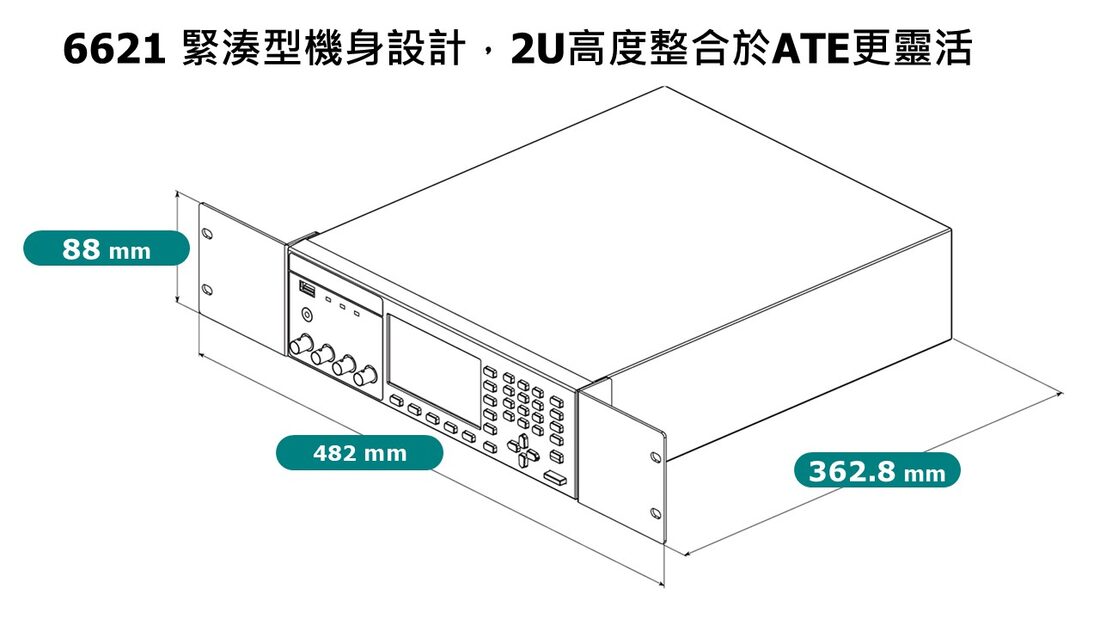

6621 紧凑型机身设计，2U高度整合于ATE更灵活
6621 LCR 测试仪采用紧凑型机身设计，具备2U高度，可轻松整合至自动化测试设备（ATE）机架系统中，大幅节省设备空间。

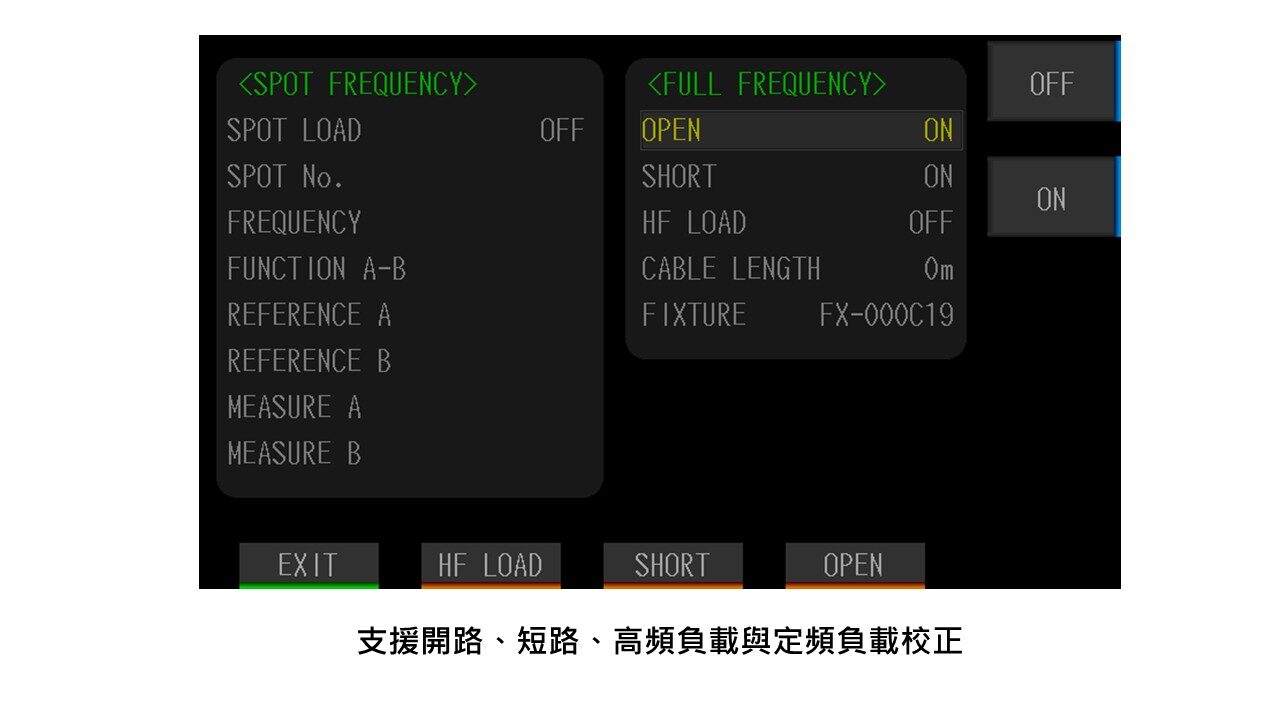

支持开路、短路、高频负载与定频负载校正
量测前需进行开路、短路、高频负载与定频负载校正，避免受到测试引线或量测电路造成偏差。
开路校正
量测电容组件之前先进行一次开路校正，消除引线与电路的影响。
短路校正
量测电感组件之前先进行一次短路校正，消除引线和等效串联电容的影响。
高频负载校正
在高频量测中，测试引线与量测电路中的电感/ 电容会影响量测结果，在量测前先进行高频负载校正，以提高量测的准确性。
定频负载校正
利用在特定频率下使用已知的标准电容/ 电感进行测量，根据与实际测量值的差异计算校正因子，排除在该频率下的误差，确保量测结果的可靠性。

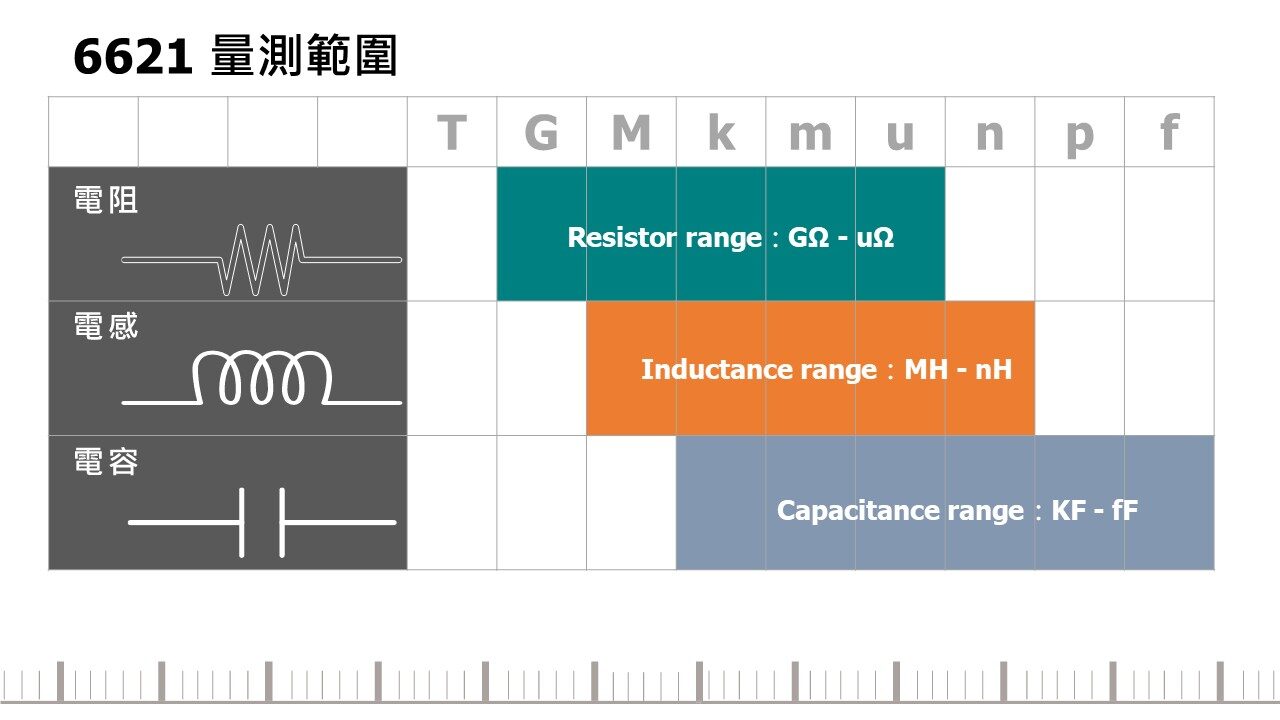

6621 LCR Meter 量测范围
电阻值：GΩ - uΩ
电感值：MH - nH
电容值：KF - fF

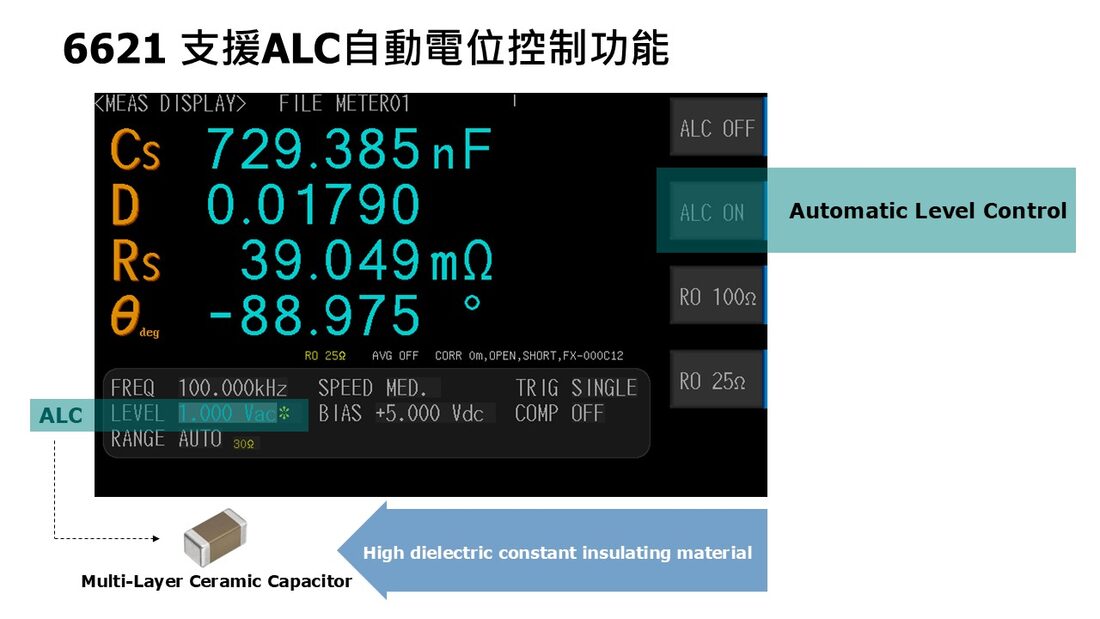

输出阻抗提供25Ω/100Ω 同时支持自动电平控制(ALC)
采用自动平衡电桥量测技术，支持25Ω 与100Ω 两种输出输出阻抗模式，满足用户对于量测结果与其他仪器的匹配需求，此外，还支持自动电平控制(ALC) 功能，精准量测高容量1.0uF 以上的MLCC，开启ALC 下，自动纠正偏移的电平回到所设定的电压讯号值，精准量测高容量的MLCC。

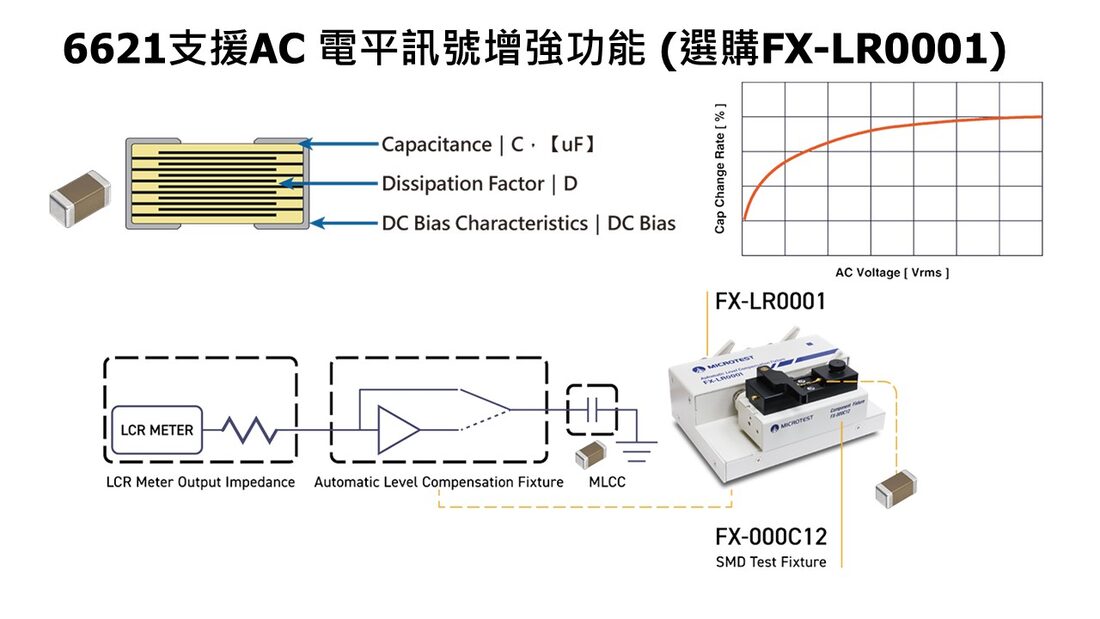

支援AC 电平讯号增强功能
法规(JIS C 5101-1-1998) 对于测试讯号有订定规范，量测MLCC 电容值时，LCR 测试仪需打开自动电平控制功能，(Automatic LevelControl)，在测试电路中加入的稳定电平的电路，从而自动纠正偏移的电平回到用户所设定的电压讯号值。可选购外置AC电压准位补偿盒FX-LR0001，以确保输出讯号准位稳定如实反映被测组件特性。

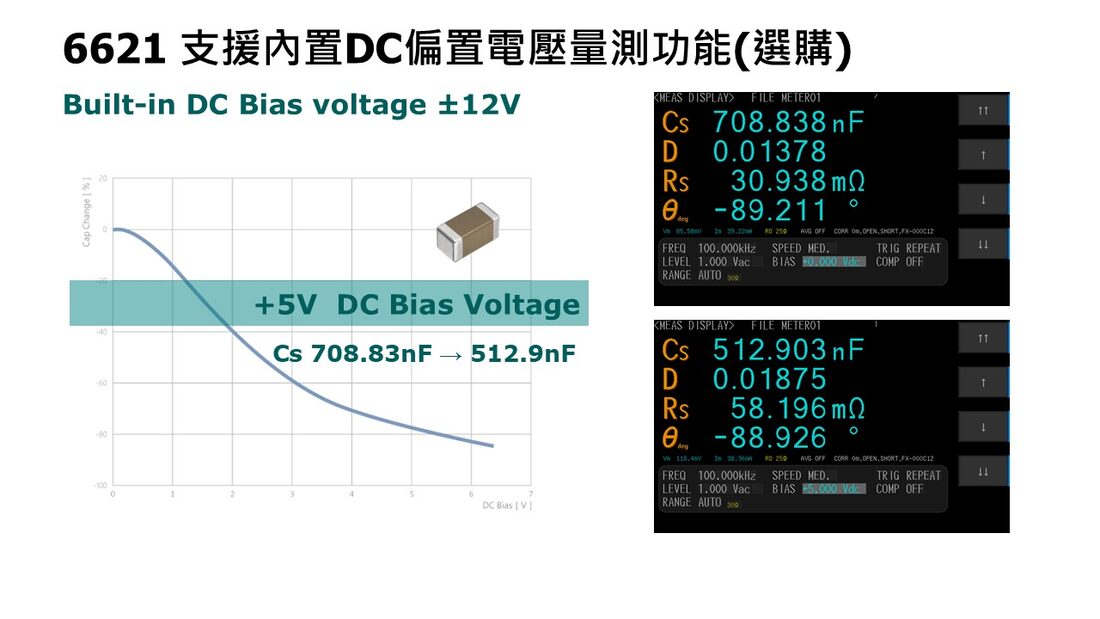

支援内置DC偏置电压量测功能(选购OP-662102)
在电子电路设计中，电容组件是实现滤波、去耦、储能与稳压，然而，实际工作中的电容性能必须考虑到电容的压降效应(Capacitance Drop under DC Bias)，当对电容施加直流电压时，内部电场会抑制介电质的极化现象，尤其是对高介电常数(High-k)陶瓷材料而言，极化饱和更为明显，导致电容量急剧下降。此时，在电源模块、讯号去耦、DC-DC转换器及高速通讯系统中，若忽略电容于偏压下的变化，可能导致波效果变差、系统不稳或EMI表现恶化。可选购内置±12V DC偏置电压量测功能(OP-662102)，测试MLCC/电容组件的直流偏压效应，以确保有足够的电容量能满足系统所需储能与去耦需求。

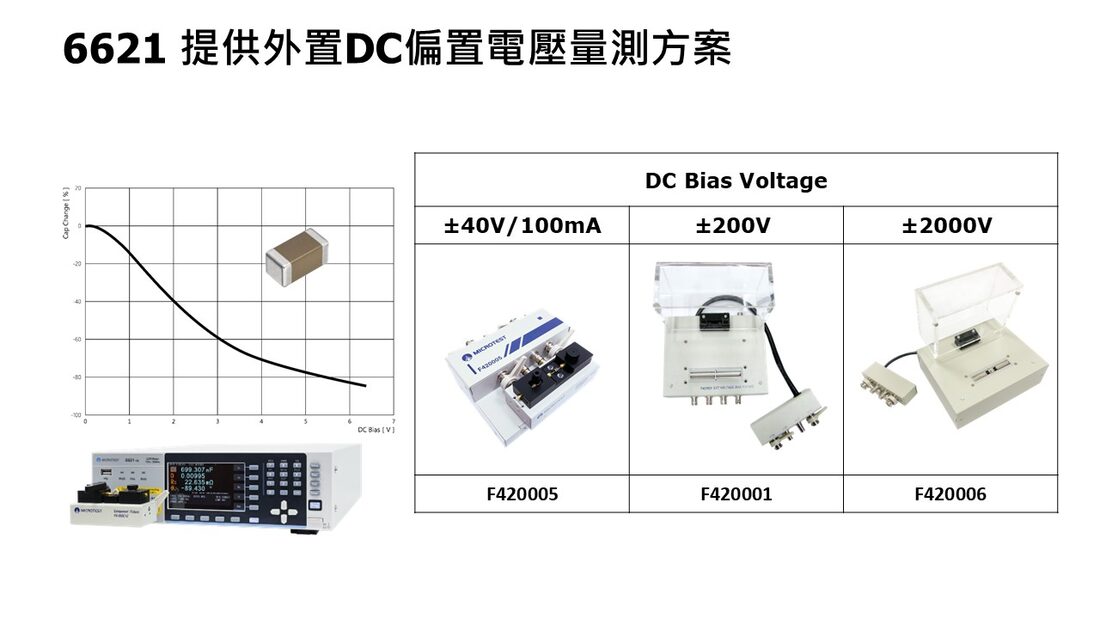

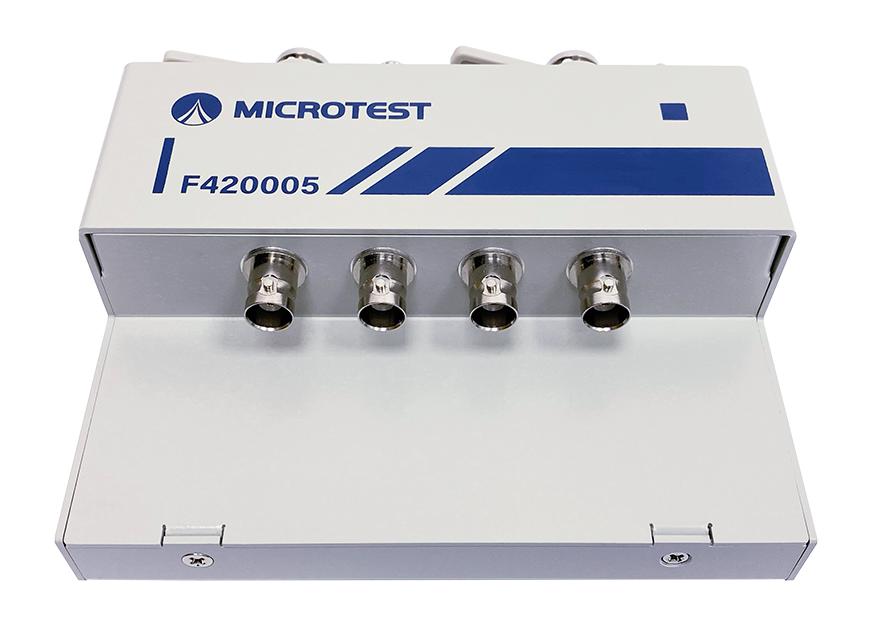

此外，也提供外置DC偏压量测方案，可搭载外置DC偏压盒支持偏置电压±40V/200V/2000V。

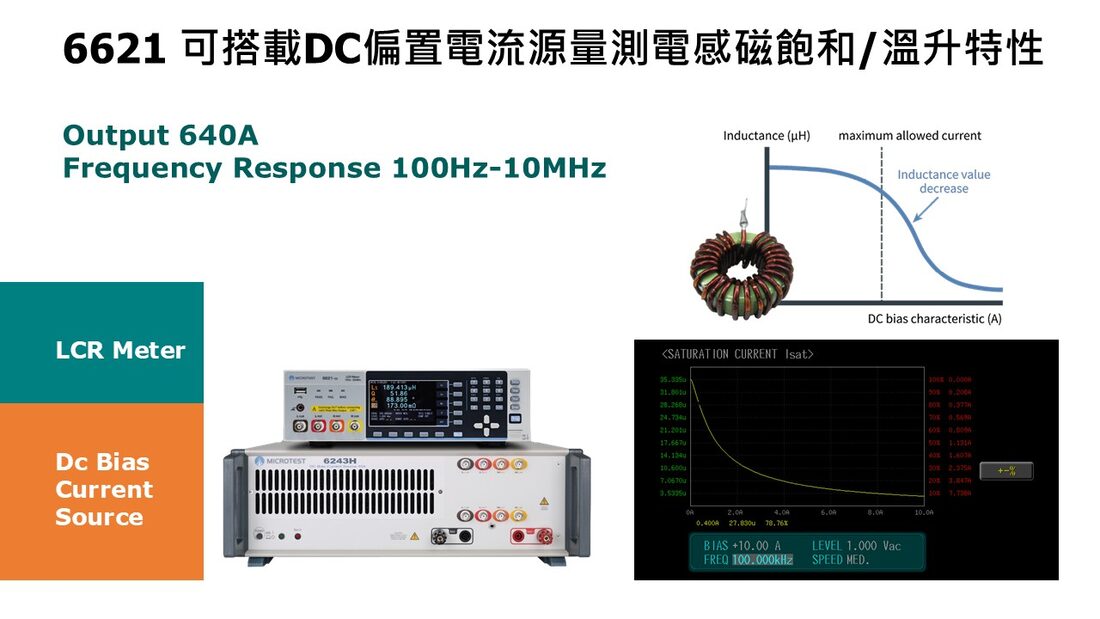

可搭载DC偏置电流源量测电感磁饱和/温升特性
6621 LCR 测试仪可搭载DC 偏置电流源量测电感磁饱和电流特性，电流迭加******输出640A，频率响应100Hz-10MHz，验证与测试电感施加DC
偏流后的电感值变化。
