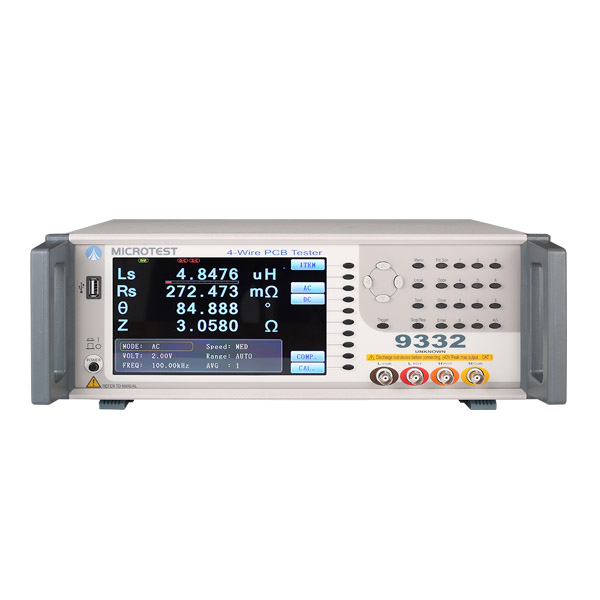

9332 多通道线圈阻抗测试仪

型号:9332
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

参数规格


型号

9332

通道数

64 (至多可测32组线圈)

量测频率

10Hz-200kHz (9332)

10Hz-1MHz (9332-1)

量测参数

|Z|(阻抗)、θ(相位角)、R(串并联电阻)、L(电感)、

D(损耗因数)、Q(品质因数)、DCR(直流电阻) 、C(电容)

参数显示范围

与

精准度

项目

范围

基本精准度

(AC参数为1KHz)

速度

L

0.1nH-9999.99H

0.1%

25ms

C

0.00001pF-999.99mF

0.1%

25ms

Q

0.00001-99999

0.0005

25ms

Z,R

0.00001Ω-99.9999MΩ

0.1%

25ms

DCR

0.1mΩ-99.999 MΩ

0.1%

25ms

测量频率分辨率

五位数

频率输出精准度

±0.01%

输出阻抗

100Ω

AC测试信号位准

10mV-2Vrms

等效电路

串联、并联

运算模式

绝对值/百分比

校正

开路、短路

内建储存

128组测试档案

USB Host 储存

存档组数取决于USB容量大小

触发测试方式

自动、手动、外部

界面

RS-232、Handler、LAN、USB Host

电源需求

电压 98Vac-132Vac 或195Vac-264Vac

频率 47-63Hz

液晶屏幕

7吋TFT, 彩色显示(800*480)

操作环境

温度:10℃-40℃、湿度:20-90%RH

外观尺寸

(W*H*D)

344x145x343 mm

重量

8.4Kg

液晶屏幕

7吋TFT, 彩色显示(800*480)


应用测量

9332一次可测32组线圈

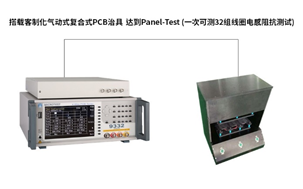

9332 搭载PCB气动复合式治具(客制化),进行多步编程自动化测试功能

一次可测试32组线圈电感阻抗测试

满足PCB厂惯用Panel-Test(多联板)高产能检测

测试线圈板的项目包含(Ls/Rs/DCR/Q等参数)

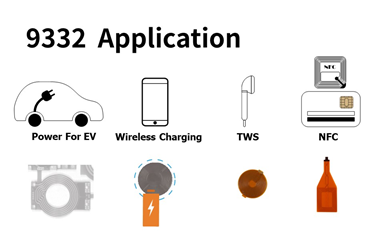

满足穿戴式设备无线充电测试



穿戴式电子装置外观尺寸整体趋势走向微型化

设计无线充电的功能时,通常在接收端的感应线圈采用FPC制成

软板材料上的绕组圈数决定了电感量

因铜箔材料与蚀刻制成不良,导致线圈特性被破坏

‒线圈线径变窄促使阻值提高,感量下降损耗变大

‒铜箔布线蚀刻不良促使寄生电容变大,影响电感自共振频率偏移

造成发送端与接送端的传输效能变差

影响无线充电的传输效能的重要关键

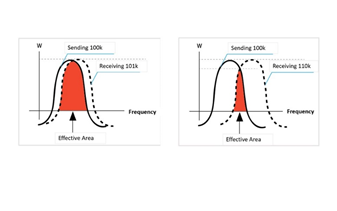

Rx与Tx谐振频率点越靠近,充电效能越好

往往在板厂生产线制程中

铜箔蚀刻不良线圈导线之间的距离变宽,此时铜箔上的寄生电容变大

或是线圈的线径变窄导致阻值变大,这些将造成共振频率偏移,影响充电效能

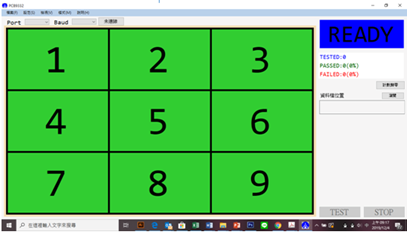

支援Panel-Test排板测试界面,作业员标记不良品更直观



9332选购PC连线软件可进行排板测试功能

根据每一个Panel上的线圈排板方式显示于测试画面

不良时会以红色标示,方便作业员快速标示不良品


支援存储测试数据

9332选购PC连线软件可进行测试数据存储报表功能(CSV格式)

9332同时也是进料检验IQC的******神器



9332除了支援Panel-Test(多联板测试)功能

对于无线充电模组厂进行PCB板厂所交货的线圈板进行入料检验时

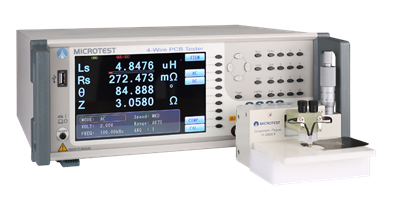

可选购电感线圈PCB专用治具FX-000C19,进行单片板检测


配件


标准配件

-电源线

-使用手册电子档光碟

-F423901

-F9332自动扫描盒

选购配件

-电脑连线软体

-RS-232 连接线

-Handler Box
