用途场景
规格参数
测试项目 | |
启动输入冲击电流 | Regulation(V) 输出电压量测(三组不同加载值) |
输出电压启动延迟时间 | Line Regulation 输出电压量测 (三组不同输入电压值) |
输出电压上升时间 | Ripple & Noise(mVp-p) 涟波与噪声值 |
输出电压之电压超越量 | Efficiency 效率 |
输出电压维持时间 | Combine Test(V) 输出电压量测 (三组不同加载值与电压值) |
输出电压下降时间 | Pin(W)：总输入功率 |
动态负载 | PF：功率因子 |
短路保护 | Vin(V)：总输入电压 |
过电流保护 | Iin(A)：总输入电流 |
保护恢复后重测 | Iinpk+(A)：输入电流正峰值 |
过电压保护 | Iinpk-(A)：输入电流♛峰值 |
治具 | AC to DC/DC to DC 适配器/充电器治具/LED 电源治具 |
量测输出组数 | 更多至8組直流輸出 |
量测输入组数 | 1组 |
直流电源供应器 | 依规格选购 |
交流电源供应器 | 依规格选购 |
PWM调光-1 | 60Hz-1kHz/Step 1Hz , Duty 1 - 99%/Step 1% |
PWM调光-2 | 60Hz-100kHz/Step 1Hz, Duty 1 - 99%/Step 1% |
SMBus调光 | 控制 DALLAS 的 DS1803, Data(Series), Clock(TTL) |
过电压保护 | 确认有无动作 |
短路保护 | 确认有无动作 |
Adapter效率 | 0-100% |
P.F. | 0-1 |
Inrush Current | 50A Max. |
Timing measurement | 0 -2 Sec 解析度 0.01mS |
Dynamic Load | THIGH & TLOW 50u Sec to 9.999 Sec(DC LOAD) |
Load Regulation | DC Load Model |
Line Regulation | |
Combine Test | |
Bar Code条码 | 可设定 |
治具补偿 | 软体补偿 |

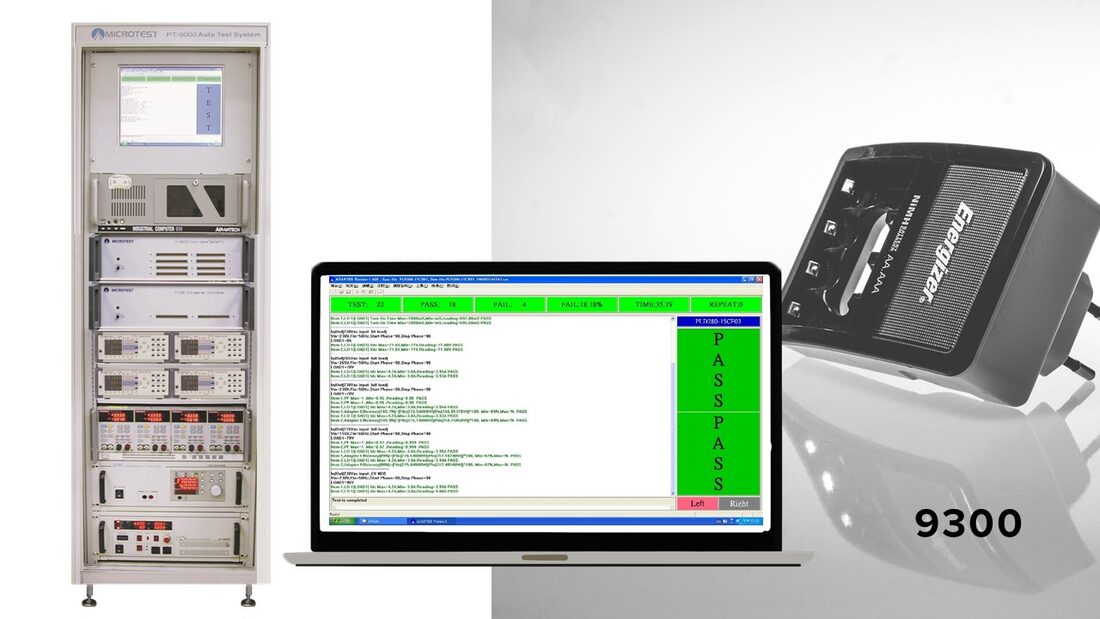

ATE 9200/9300多元化电源产品应用领域 |
‒充电器 ‒LED Driver ‒LED电源 ‒电源开关 ‒电源适配器
|
ATE 9200/9300 应用充电器/Adapter产品测试项目
输入特性 |  |
‒输入涌浪电流 ‒输入电压缓升与缓降测试 ‒输入功率 ‒输入有效值电流 ‒输入频率缓升与缓降测试 | |
输出特性 | |
‒DC输出电流 ‒DC输出电压 ‒效率 ‒杂讯测试 | |
时序测试 | |
‒上升/下降时间 ‒开机/关机时序 | |
保护测试 | |
‒过电压/电流/功率保护性测试 ‒短路测试 | |
其他测试 | |
‒负载/电压稳定性测试 ‒继电器控制 ‒平均效率 |
ATE 9200/9300 应用LED Driver产品测试项目
输入特性 |
|
‒输入涌浪电流 ‒输入电压缓升与缓降测试 ‒输入功率 ‒输入有效值电流 ‒输入频率缓升与缓降测试 | |
输出特性 | |
‒DC输出电流 ‒DC输出电压 ‒调光电流 ‒连波电流 ‒调光频率 ‒效率测试 | |
时序测试 | |
‒上升/下降时间 ‒开机/关机时序 | |
保护测试 | |
‒过电压/电流/功率保护性测试 ‒短路测试 | |
其他测试 | |
‒负载/电压稳定性测试 ‒继电器控制 |
-SCSI 线
-8255连接线
-治具排线
-检验表
-电源线
-测试软体 & 手册光碟
-AC to DC 充电器测试治具
-DC to DC 充电器测试治具
-GPIB 线 ( 随仪器数量决定 )

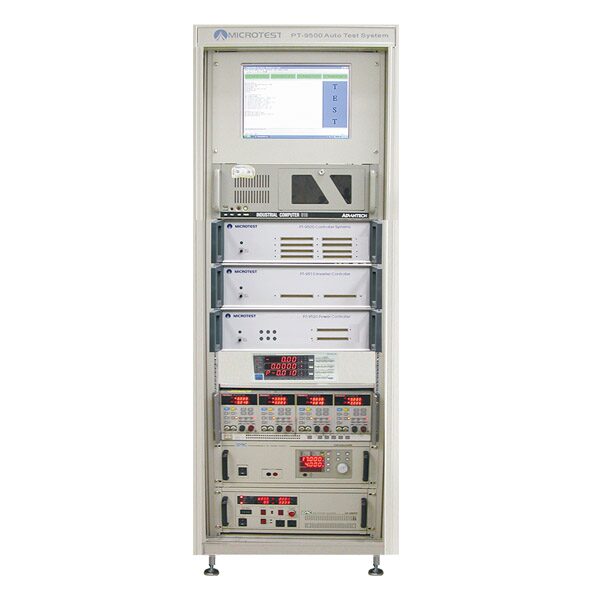

需要 电源开关/充电器/LED 电源自动测试系统 PT-9200/9300 的报价或技术方案？
