用途场景
规格参数

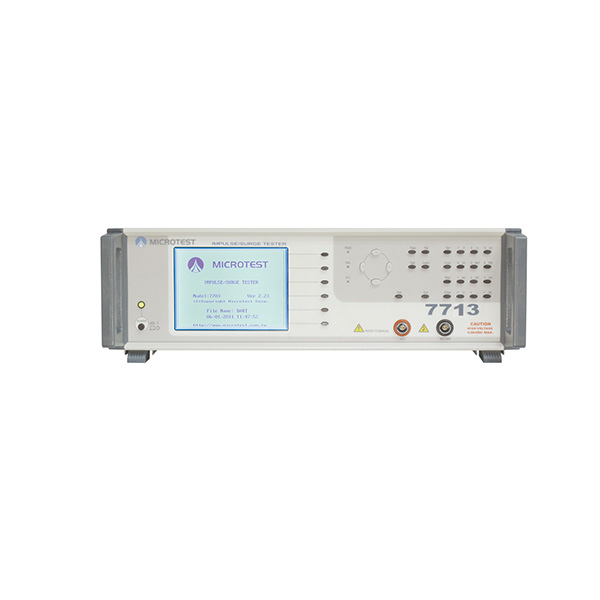

型号 | 脉冲电压 可程式化 | 最小电感量 |
7703 | 100V-5000V | 0.5µH |
7713 | 200V-5000V | 0.5µH |
脉冲电压精准度 | ±2% |
基本量测时间 | 50ms |
测试项目 | 高频谐波分析 高频杂讯分析 总面积比对 面积差比对 波形比对 电晕数比对 颤抖数比对 |
Remote 输入信号 | Test、Abort |
Remote 输出信号 | Pass、Fail、HV output、Testing |
内建储存 | 200组测试波形 |
界面 | RS-232、Remote、Printer |
电源需求 | 电压 98Vac-132Vac或192Vac-264Vac 频率 50/60Hz ±5% |
液晶屏幕 | 5.7吋TFT, 单色显示 (320*240) |
操作环境 | 温度：10℃-40℃、湿度：20-90%RH |
外观尺寸(W*H*D) | 435x145x522 mm (7703/7713) |
重量 | 8Kg (7703/7713) |
利用『脉冲电压与波形比对』检测线圈匝间短路 |
此脉冲电压属非破坏性/瞬间电压施加于绕组线圈的两端 在不破坏被测物绕组线圈的条件下检测其电气特性 透过标准质量的标准品线圈与被测物线圈比较『瞬间波形』进行质量判定 L/C谐振下产生的阻尼衰减振荡波形，波形差异来自于瑕疵线圈产生电气特性的改变 ‒线圈的电感量 ‒品质因子Q值 ‒线圈的圈数差(电压差) ‒磁芯的材质差异性 ‒线圈内部有匝间短路 |
绕组元件寿命性试验******神器 |
MICROTEST匝间短路测试仪采用脉冲波形比较的方式进行量测 仪器提供瞬间脉冲的高电压200V~5000V，对绕组线圈进行瞬间性脉冲电压测试 并采集与保存其线圈产生的振荡波形，透过波形比对方式判定良品与不良品 应用测量 ‒超低感线圈 ‒大功率电感 ‒变压器 ‒马达定子 ‒马达转子 ‒绕线组件 |
透过标准样品与被测产品进行比对(阻尼衰减振荡出波形) |
马达/变压器等磁性组件因长期在大电流或大电压的环境下运行 生产线加入匝间短路测试一站 以瞬间脉冲大电压检测绕组线圈的漆包线/绝缘系统的质量 确保未来用户长时间使用产品时，不会因为匝间短路导致马达烧毁或停止运行的状况 |
为何要加入线圈匝间短路测试 |
在线圈绕组的生产线上 最常发生线槽勾线、折线、线槽内缠线或是Inverter高压线跨槽等质量问题 促使变压器自身的绝缘性能变差，长时间严重的局部放电下可能发生击穿之危险 当线圈绕组内发生匝间短路的质量问题时，将造成电感、电容、与电阻参数改变 线圈的绝缘能力变弱，线圈的匝间短路点不易被击穿 因此要从线圈的电感、电阻、电容等参数值不易找到明显的异常 通常处于高压环境下才会出现瑕疵 利用匝间短路测试仪进行高压脉冲方式检测线圈寿命性的试验 |
五大比对模式进行匝间短路质量检测 |
‒总面积比对 将谐振波所涵盖之所有面积加总称之为「总面积」。当线圈发生匝间短路时 线圈能量损耗增加，谐振阻尼系数变大，谐振振幅会变小，总面积跟着变小 比较出不良线圈的能量损耗差异 ‒面积差比对 将标准波与待测波之相异处加总则称为「面积差」 当线圈发生匝间短路时，电感变小，谐振波形相位的改变，面积差随之改变 比较出不良线圈的电感量差异 ‒波形比对 将标准波设定一可容许之波形范围，此项目可同时判断谐振波的振幅及相位 可加大匝间短路的检出能力 ‒电晕数比对 马达线圈于高压脉冲测试中，自身绝缘系统损坏而产生尖端放电 检视放电曲线会出现电晕的现象，此功能可统计电晕发生的次数 比对出不良线圈是否有轻微的放电现象 ‒颤抖数比对 当绕组线圈有发生匝间放电的现象时，波形将产生颤抖 因此仪器将波形颤抖程度量化成数值进行比对 |
-电源线
-使用手册电子文件光盘
-2 端点高压端子测试线夹
-D-Sub 脚踏开关 (F760001)
-计算机联机软件
-RS-232 连接线
-Remote 远程控制线
