用途场景
规格参数
量测规格
系列 | 5260N | ||
型号 | 5265N | 5266N | 5267N |
量测频率 | 10Hz~200kHz | 10Hz~500kHz | 10Hz~1MHz |
测试通道数 | 20 | ||
测量频率分辨率 | 五位数 | ||
AC测试信号位准 | 10mV~2Vrms | ||
圈数比频率 | 50Hz~200kHz | ||
输出阻抗 | 100Ω | ||
LCR Meter 功能 | ● | ||
直流偏置电流治具 | 100mA (F5620) | ||
安规量测 | DC耐压与绝缘量测功能 |
绝缘阻抗测试 | - |
DC输出电压 | - |
DC漏电流 | - |
量测参数 | 电感(Ls)、阻抗(Z)、电容(C)、电抗(X)、电导(G)、电纳(B)、导纳(Y)、交流电阻(Rac)、品质因子(Q)、损耗因子(D)、 相位角(θ)、极低直流电阻、漏感(Lk)、圈数比(Turn Ratio)、平衡(Balance)、短路、DC耐压/漏电流、IR绝缘阻抗 |
参数显示范围与精准度 | ||||

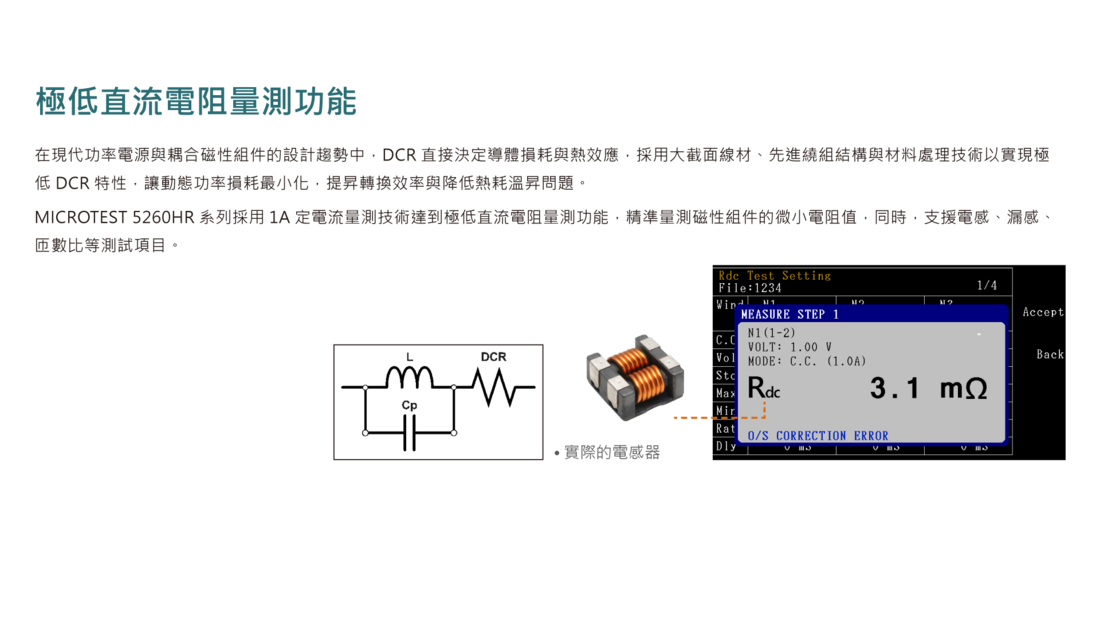

DCR | 系列 | 5260N | ||
显示范围 | 0.1mΩ~99.999MΩ | |||
精准度 | 0.01Ω~ 1Ω ±(1%+0.6mΩ)@ 0.1A (CC Mode) | |||
0.1% (CV Mode) | ||||
速度 | 20ms | |||
L, LK | 精准度 (AC 1kHz) | 0.1% | 速度 | 20ms |
C | 0.1% | 20ms | ||
Q, D | 0.0005 | 20ms | ||
Z, X, R | 0.1% | 20ms | ||
Y | 0.1% | 20ms | ||
θ | 0.03° | 20ms | ||

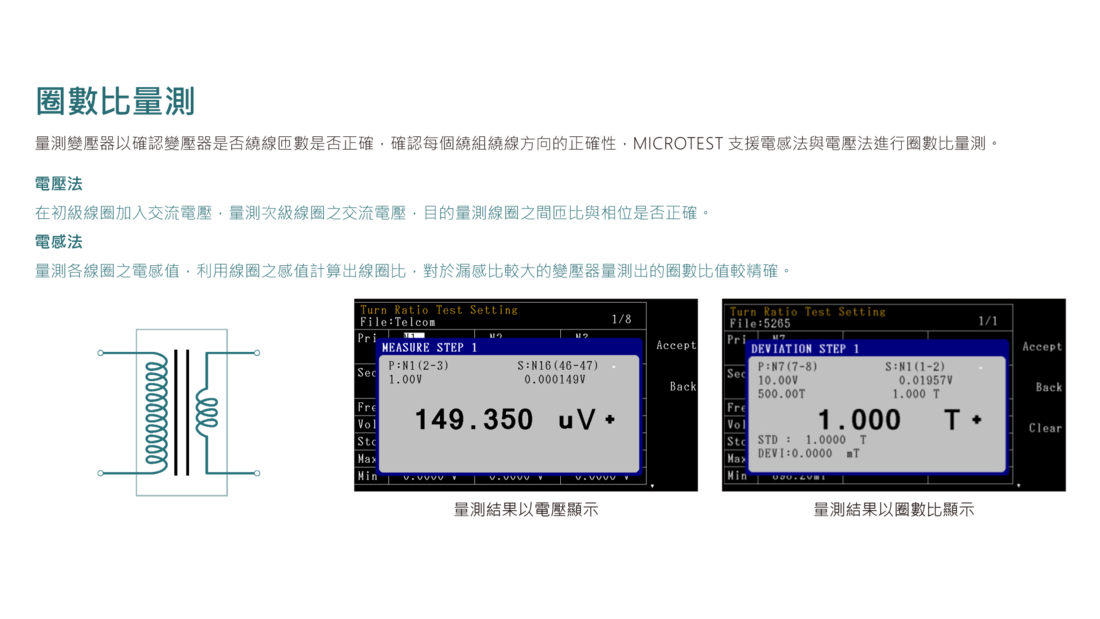

Turn-Ratio | 0.5% | 50ms | ||
Pin-Short | - | 15ms | ||
一般规格
量测模式 | LCR测试＋变压器测试 |
等效电路 | 串联、并联 |
校正 | 开路、短路 |
内建储存 | 128组测试档案 |
USB Host 储存 | 存盘组数取决于USB容量大小 |
触发测试方式 | 自动、手动、外部 |
界面 | RS-232、Handler、LAN、USB Host、EXT.I/O |
PC联机软件 | ● |
电源需求 | 电压：90Vac~264Vac 、频率：47~63Hz |
消耗功率 | 70VA |
液晶屏幕 | 7吋TFT，彩色显示(800*480) |
操作环境 | 温度：10℃~40℃、湿度：20~90%RH |
外观尺寸(W*H*D) | 358x148x343mm |
重量 | 4.5Kg |
F5620HR(P) 变压器气动测试治具 (20CH)
变压器治具头 (7.5/5.0-5.0mm) ( F522001 )
网络线 (TL-000006)
PC联机软件
变压器手动测试治具 (20CH) F5620HR(M)
变压器手动测试治具(20CH) (F5620(M)
变压器治具头(5.0-5.0mm) (F564802)
凯尔文测试线夹 (长100cm) FX-LR0007
凯尔文测试线夹 (长200cm) FX-LR0008
RCA接头-脚踏开关 F522010
Handler Box (HI-0001)
RS-232通讯线 (长180cm) (TL-000003)
