用途场景
规格参数
型號 | 7630 | 7631 |
通道数 | 单通道 | 8通道 |
AC耐压测试 | ||
输出电压 | 10V-5000V | |
电压分辨率 | 1V | |
电压精准度 | ±(3% 为设定值+5V) | |
输出频率 | 50/60Hz | |
更大额定电流 | 30mA | |
上限漏电流范围 | 0.001-31mA | |
下限漏电流范围 | 0.000-30.99 mA | |
上/下限漏电流分辨率 | 0.001mA | |
上/下限漏电流精确度 | ±3% | |

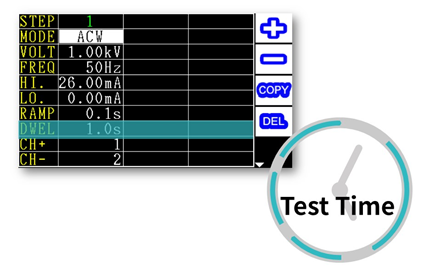

测试时间 | 0.1-999s | |
测试时间分辨率 | 0.1s | |
上升时间 | 0.1-10s | |
电弧侦测 | 侦测档位从0-20(1更为灵敏) | |
DC耐压测试 | ||
输出电压 | 10V-6000V | |
电压分辨率 | 1V | |
电压精准度 | ±(3% 为设定值+5V) | |
更大额定电流 | 10mA | |
上限漏电流范围 | 0.001-11mA | |
下限漏电流范围 | 0.000-10.99mA | |
上/下限分辨率 | 0.001mA | |
上/下限精确度 | ±3% | |
测试时间 | 0.1-999s | |
测试时间分辨率 | 0.1s | |
上升时间 | 0.1-10s | |
电弧侦测 | 侦测档位从0-10 (1更为灵敏) | |
绝缘阻抗 | ||
输出电压 | 10-1000Vdc | |
电压分辨率 | 1V | |
电压精准度 | ±(3% of setting+5V) | |
更大额定电流 | 1mA | |
上限绝缘阻抗范围 | 1-12000MΩ | |
下限绝缘阻抗范围 | 0-11999MΩ | |
上/下限分辨率 | 1MΩ | |
上/下限精确度 | 100-500V, 1-1000MΩ (±5%) 500-1000V, 2-12000MΩ (±5%) | |
测试时间 | 0.1-999s | |
测试时间分辨率 | 0.1s | |
上升时间 | 0.1-10s | |
Remote 输入信号 | Test、Abort | |
Remote 输出信号 | Pass、Fail、HV output、Testing | |
安全开关 | 进行测试时需要将INTER LOCK进行短路 机台才能输出测试电压 | |
内建储存 | 7630(30组)、7631(15组) | |
USB Host 储存 | 储存配置文件案及韧体的更新 存档组数取决于USB 容量大小 | |
多步测试 | 每个档案更多16/32个步骤 (7630/7631) | |
界面 | RS-232、Remote、USB Host/Device、EXT. I/O | |
电源需求 | 电压 90Vac-264Vac | |
液晶屏幕 | 频率 50/60Hz ±5% | |
操作环境 | 4.3吋TFT，彩色显示(480*272) | |
外观尺寸(W*H*D) | 温度:5℃-40℃、湿度:0-80%RH | |
重量 | 365x145x430mm (7630) 435x145x500mm (7631) | |

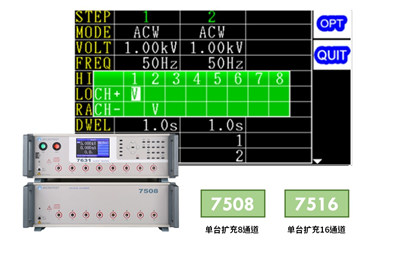

多通道扩充测试盒7508/7516 |
|
对于生产线提高耐压测试的效率 可选择主机搭载多通道扩充盒(7508/7516)达到高产能目标 最多可扩充至72通道，支持PC连线软件进行程控与测试数据的存储 |

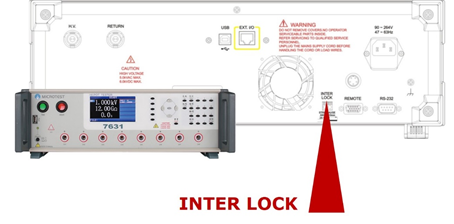

安全开关INTER LOCK |
|
‒高压输出安全开关，进行测试时需要将此端口进行短路 机台才能输出测试电压 ‒测试运行中若该端口发生开路现象，机台会立即停止测试(停止输出电压) ‒机台画面同步会显示INTER LOCK |

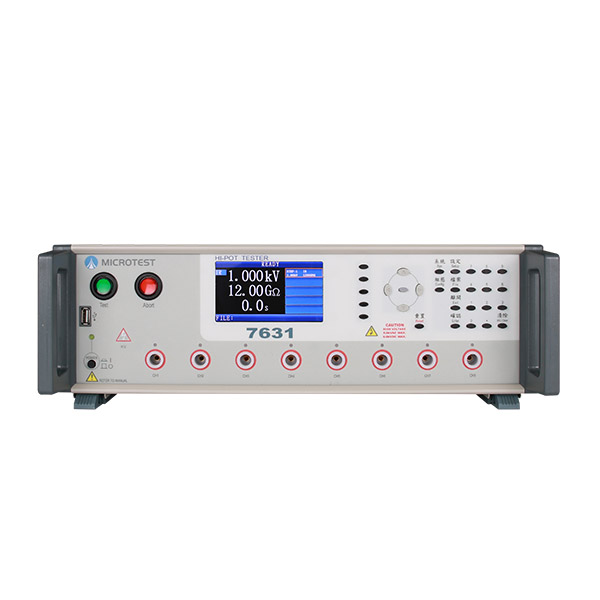

安规测试神器7631耐压测试仪 |
|
‒抗电强度 确保电子材料足以抵抗瞬间高电压的测试 例如：检测制程造成的漏电距离和电气间隙不足的瑕疵产品 ‒漏电流 预防产品发生故障或瑕疵所导致的危害，进行漏电流测试，如确保线材 绝缘层因制程破坏导致线材本身产生超出漏电流规范值的不良情况 ‒绝缘电阻 在某些安全规范下，会先要求做决元电阻，再进行耐压测试，主要检测产 品的绝缘特性是否符合标准范围，测试结果以电阻值Ω表示 |
AC耐压与DC耐压测试大不同 |
|
使用AC进行耐压测试的优缺点 ‒完成测试后不需对产品进行放电机制 ‒AC耐压贴近实际使用状况，并可对产品进行正负极性的测试 ‒因AC耐压测试不会充饱产品自身的杂散电容，较不会有瞬间冲击 电流的产生 ‒遇到被测物自身带有庞大的杂散电容或是为电容性负载，所产生的容 性电流会大于实际漏电流 使用DC进行耐压测试的优缺点 ‒仪器的电流容量低于AC耐压测试时所需的电流容量 ‒因被测物自身的杂散电容被充满，DC耐压测试后只剩下实际的漏电流， 故采用DC耐压测试可明确检视被测物实际的漏电流 ‒当被测物自身的杂散电容量越大则DC耐压爬升的时间越长，每次所能增 加的电压也越低，若充电电流过大时很容易造成仪器的误判 ‒完成DC耐压测试后务必要先对被测物进行放电机制 ‒DC耐压测试只能做单一极性测试 |
耐压测试的电压与时间 |
|
当进行耐压测试时，测试电压的设定会参考被测物的安全标准进行，如果设定电压 太低，绝缘材料可能会因没有施加足够的电压而导致绝缘不良的产品出货给客户，但 设定的电压过高，量测时间太久将造成绝缘材料长久性的损害 一般使用的时间设定参考规则，也是安全标准化会采用的方法 采用经验值公式：试验电压= 电源电压 × 2+1000V 例如：充电变压器电源电压为240V，则设定测试的电压可设定为1480V 大多产品耐压测试规范，持续耐压测试时间为60秒，当单个被测物有多组数要测耐压， 则要完成一个被测物花费时间是60秒好几倍，对产能是一种很耗时的压力检测项目 因此实际上生产线最常采用的方式，将耐压测试的时间减少为1~2秒，测试的电压提高 10~20%，确保时间缩短后对产品的绝缘性能的可靠度测试 |

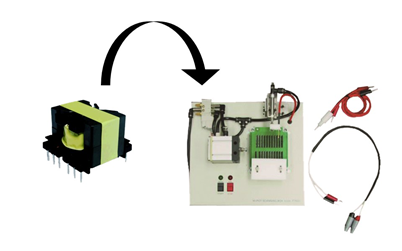

变压器耐压测试治具F7620 |
|
进行变压器安规项目测试时，可选购变压器耐压测试治具F7620(20通道) |
-电源线
-使用手册电子文件光盘
-高压测试线红、黑 (7630)
-高压测试线红 (7631)
-D-Sub 脚踏开关 (F760001)
-计算机联机软件
-RS-232 连接线
-测试治具盒 (F7620）
-远程控制线
-7508/7516多通道扩充扫描盒
(8/16通道，至多可扩充至72通道)
