变压器测试仪 5260HR

型号:5260HR
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

参数规格

量测规格

系列

5260HR

型号

5265HR

5266HR

5267HR

量测频率

10Hz~200kHz

10Hz~500kHz

10Hz~1MHz

测试通道数

20

测量频率分辨率

五位数

AC测试信号位准

10mV~2Vrms

圈数比频率

50Hz~200kHz

输出阻抗

100Ω

LCR Meter 功能

●

直流偏置电流治具

100mA (F5620HR)

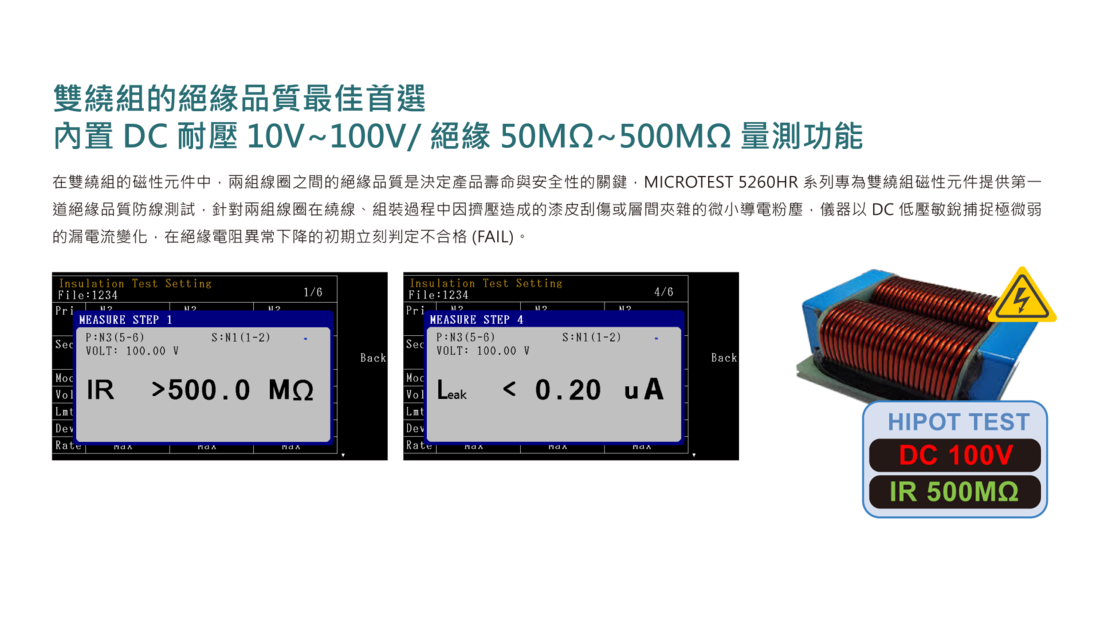

安规量测

DC耐压与绝缘量测功能

绝缘阻抗测试

分辨率: 0.1MΩ

50MΩ ~ 500MΩ, ±10%

DC输出电压

10V~100V, 分辨率 1V

精准度: ±(3% +5V)

DC漏电流

分辨率: 0.01uA

0.02uA~2uA, ±10%

量测参数

电感(Ls)、阻抗(Z)、电容(C)、电抗(X)、电导(G)、电纳(B)、导纳(Y)、交流电阻(Rac)、品质因子(Q)、损耗因子(D)、 相位角(θ)、极低直流电阻、漏感(Lk)、圈数比(Turn Ratio)、平衡(Balance)、短路、DC耐压/漏电流、IR绝缘阻抗


参数显示范围与精准度

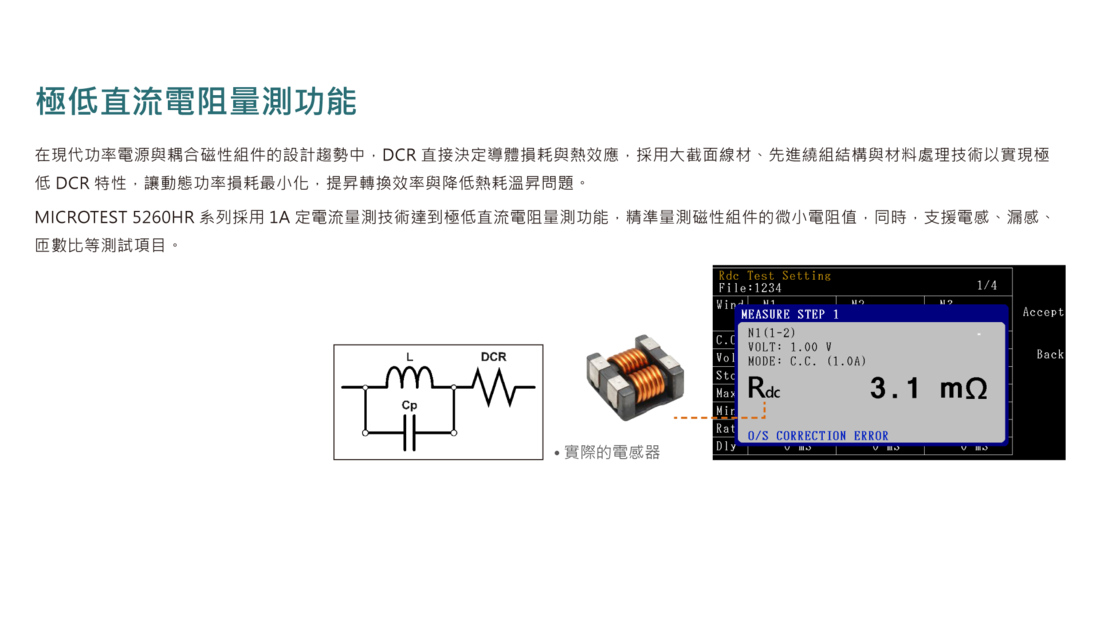

DCR

系列

5260HR

显示范围

0.1mΩ~99.999MΩ

精准度

0.01Ω~ 1Ω ±(1%+0.6mΩ)@ 0.1A (CC Mode) 0.001Ω ~ 0.1Ω ±(1%+0.6mΩ) @1A (CC Mode)

0.1% (CV Mode)

速度

20ms

L, LK

显示范围

0.1nH~9999.99H

C

0.00001pF~999.99mF

Q, D

0.00001~99999

Z, X, R

0.00001Ω~99.9999MΩ

Y

0.01nS~99.9999S

θ

-180°~+180°

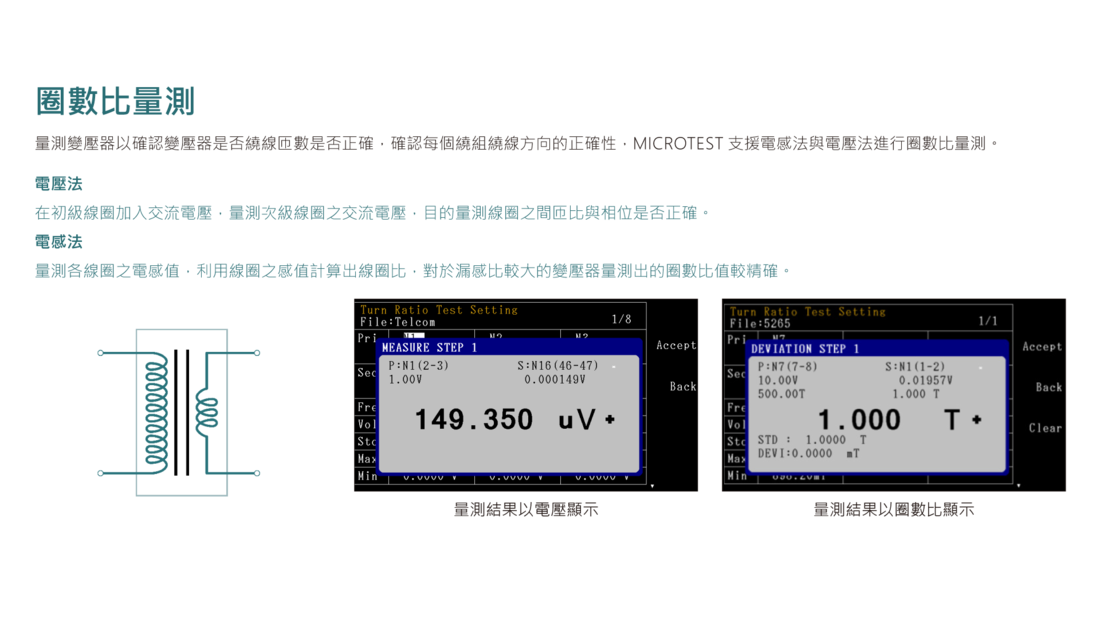

Turn-Ratio

0.1~99999.9 turns

Pin-Short

12 组,脚位对脚位 (5260 series)

一般规格

量测模式

LCR测试+变压器测试

等效电路

串联、并联

校正

开路、短路

内建储存

128组测试档案

USB Host 储存

存盘组数取决于USB容量大小

触发测试方式

自动、手动、外部

界面

RS-232、Handler、LAN、USB Host、EXT.I/O

PC联机软件

●

电源需求

电压:90Vac~264Vac 、频率:47~63Hz

消耗功率

70VA

液晶屏幕

7吋TFT,彩色显示(800*480)

操作环境

温度:10℃~40℃、湿度:20~90%RH

外观尺寸(W*H*D)

358x148x343mm

重量

4.5Kg



应用测量




配件

标准配件

电源线

F5620HR(P) 变压器气动测试治具 (20CH)

变压器治具头 (7.5/5.0-5.0mm) ( F522001 )

网络线 (TL-000006)

选购配件

Handler I/O 控制线

PC联机软件

变压器手动测试治具 (20CH) F5620HR(M)

变压器手动测试治具(20CH) (F5620(M)

变压器治具头(5.0-5.0mm) (F564802)

凯尔文测试线夹 (长100cm) FX-LR0007

凯尔文测试线夹 (长200cm) FX-LR0008

RCA接头-脚踏开关 F522010

Handler Box (HI-0001)

RS-232通讯线 (长180cm) (TL-000003)
